Презентация, доклад по технологии на тему Построение чертежа ночной сорочки (7 класс)
Содержание
- 1. Презентация по технологии на тему Построение чертежа ночной сорочки (7 класс)
- 2. Прибавки – П (рядом строчной буквой обозначают

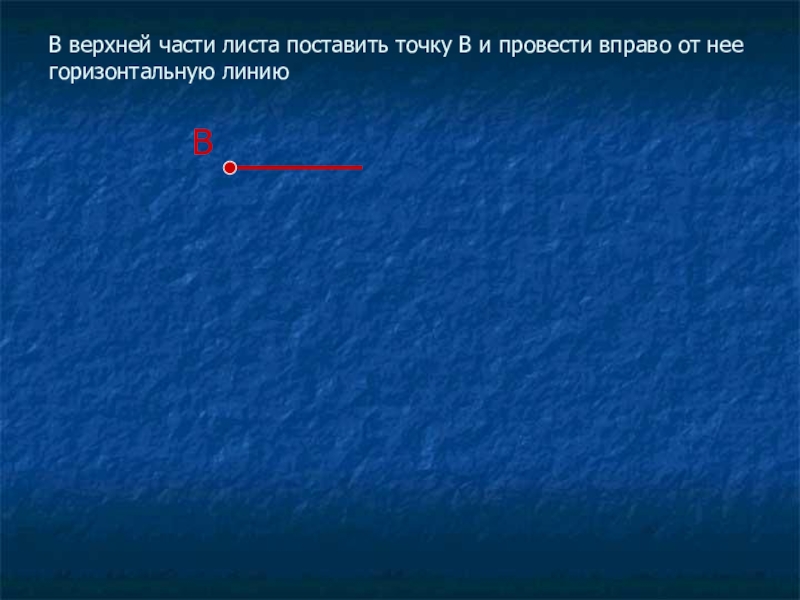

- 3. В верхней части листа поставить точку В
- 4. Из точки В провести вниз вертикальную линию
- 5. От точки В вправо по линии плеча
- 6. Достроить чертёж до полного прямоугольника по двум
- 7. Отложить вправо от точки В по линии
- 8. Отложить вниз от точки В глубину горловины
- 9. Отложить вниз от точки В1 глубину проймы
- 10. Отложить вправо от точки В1 длину рукава
- 11. Вниз от точки Г отложить отрезок ГГ2,
- 12. В середине отрезка ГГ2 поставить точку Г3.
- 13. Для расширения низа изделия продлить вправо линию
- 14. От точки Н2 вверх по линии Н2Г2
- 15. Отложить от точки В вниз длину спины
- 16. От точки Т2 вверх по линии Т2Г2
- 17. Обвести контур чертежа основной сплошной линией
Прибавки – П (рядом строчной буквой обозначают участок, к которому даётся прибавка) - прибавка к полуобхвату груди Пг= 6 - 8 см - прибавка к обхвату плеча Поп= 5 -7 см
Слайд 1Построение основы чертежа ночной сорочки
с цельнокроеным рукавом
(7 класс)
Учитель технологии ВКК
МБОУ

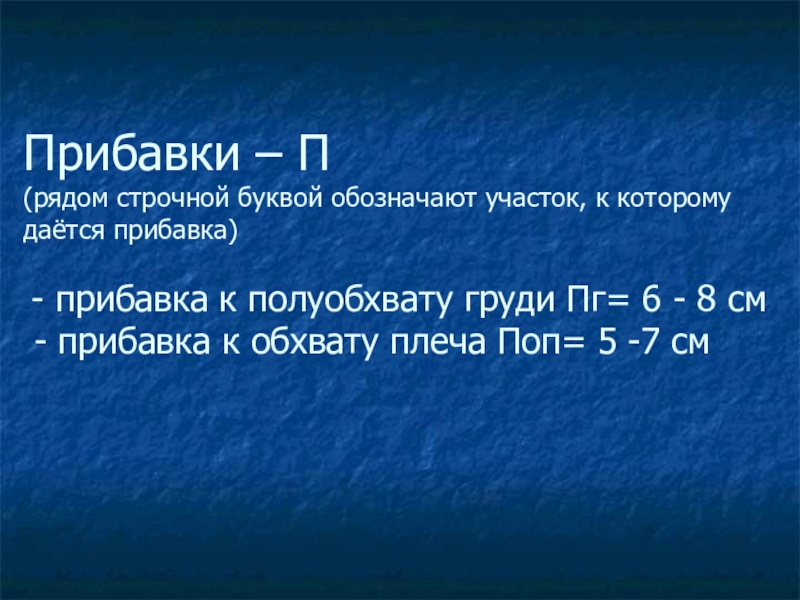

Слайд 2Прибавки – П (рядом строчной буквой обозначают участок, к которому даётся прибавка)
- прибавка к полуобхвату груди Пг= 6 - 8 см
- прибавка к обхвату плеча Поп= 5 -7 см

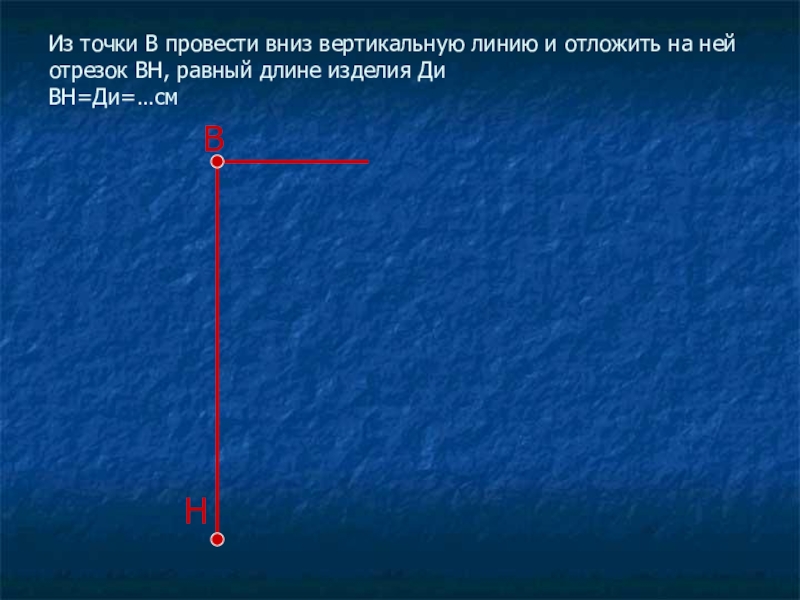

Слайд 4Из точки В провести вниз вертикальную линию и отложить на ней
отрезок ВН, равный длине изделия Ди
ВН=Ди=…см
В
Н
Слайд 5От точки В вправо по линии плеча отложить ширину изделия ВВ1,
рассчитанную по формуле:
ВВ1=(Сг+Пг):2=(…+6):2=…см
В В1
Н

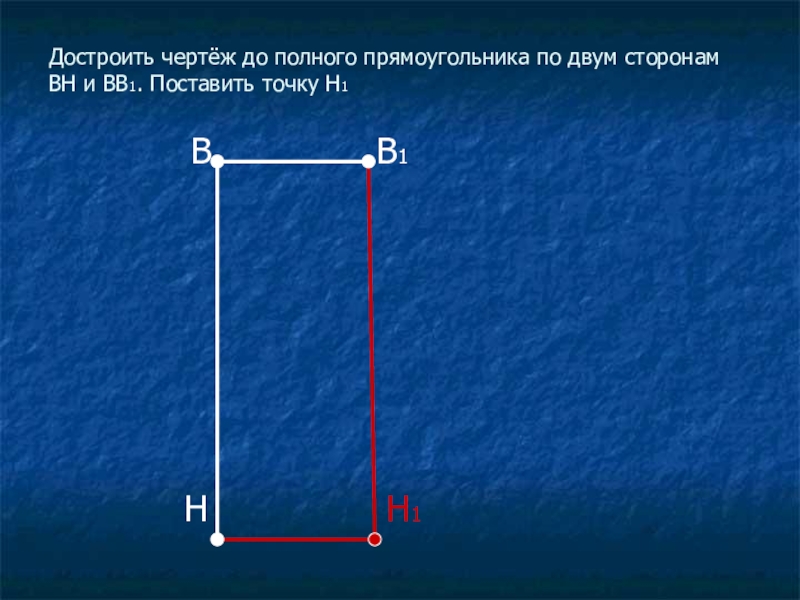

Слайд 6Достроить чертёж до полного прямоугольника по двум сторонам ВН и ВВ1.
Поставить точку Н1
В В1
Н Н1

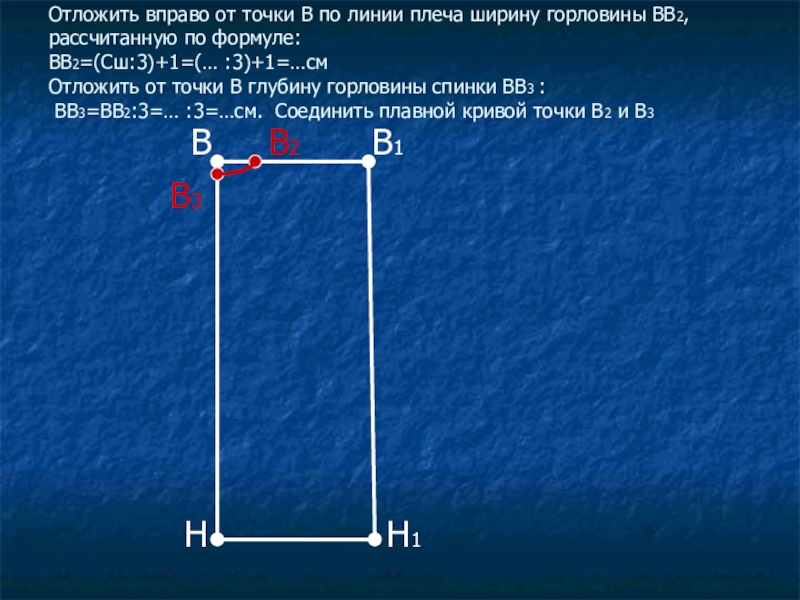

Слайд 7Отложить вправо от точки В по линии плеча ширину горловины ВВ2,
рассчитанную по формуле:
ВВ2=(Сш:3)+1=(… :3)+1=…см
Отложить от точки В глубину горловины спинки ВВ3 :
ВВ3=ВВ2:3=… :3=…см. Соединить плавной кривой точки В2 и В3
В В2 В1
В3
Н Н1

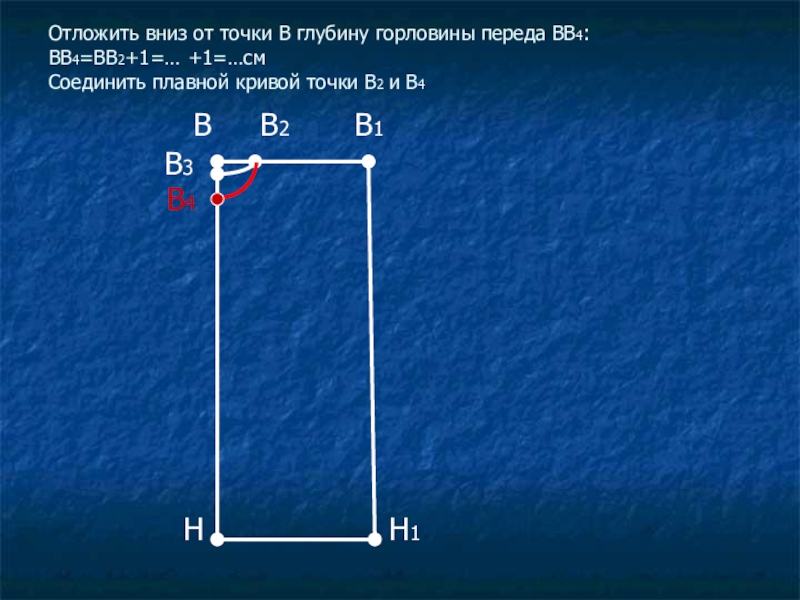

Слайд 8Отложить вниз от точки В глубину горловины переда ВВ4: ВВ4=ВВ2+1=… +1=…см Соединить плавной
кривой точки В2 и В4
В В2 В1
В3
В4
Н Н1
Слайд 9Отложить вниз от точки В1 глубину проймы В1Г, рассчитанную по формуле: В1Г=(Оп
:2)+ Поп= (… :2)+7 =…см
От точки Г вправо провести горизонтальную линию
В В2 В1
В3
В4
Г
Н Н1

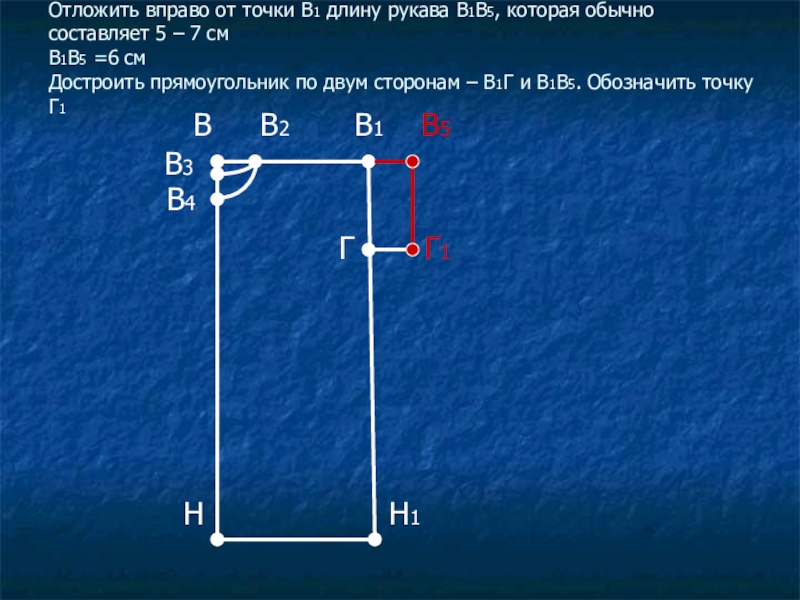

Слайд 10Отложить вправо от точки В1 длину рукава В1В5, которая обычно составляет
5 – 7 см
В1В5 =6 см
Достроить прямоугольник по двум сторонам – В1Г и В1В5. Обозначить точку Г1
В В2 В1 В5
В3
В4
Г Г1
Н Н1

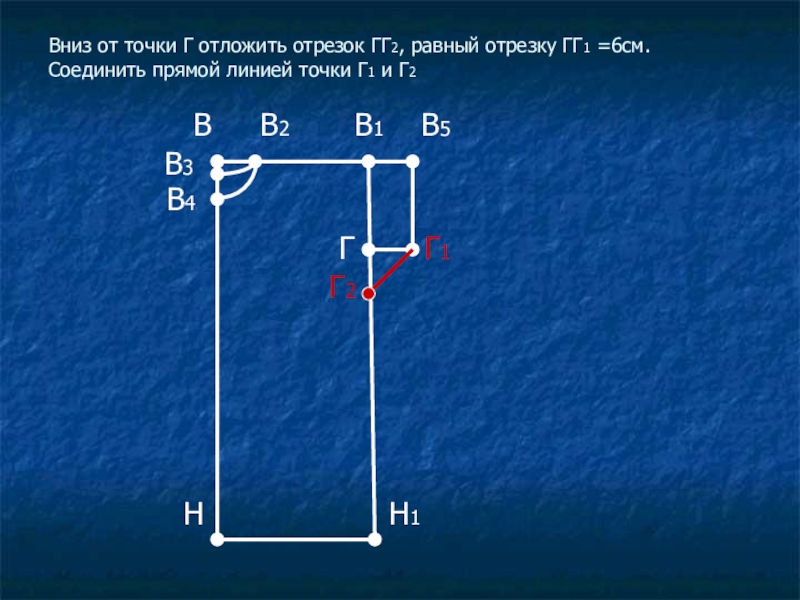

Слайд 11Вниз от точки Г отложить отрезок ГГ2, равный отрезку ГГ1 =6см.
Соединить прямой линией точки Г1 и Г2
В В2 В1 В5
В3
В4
Г Г1
Г2
Н Н1

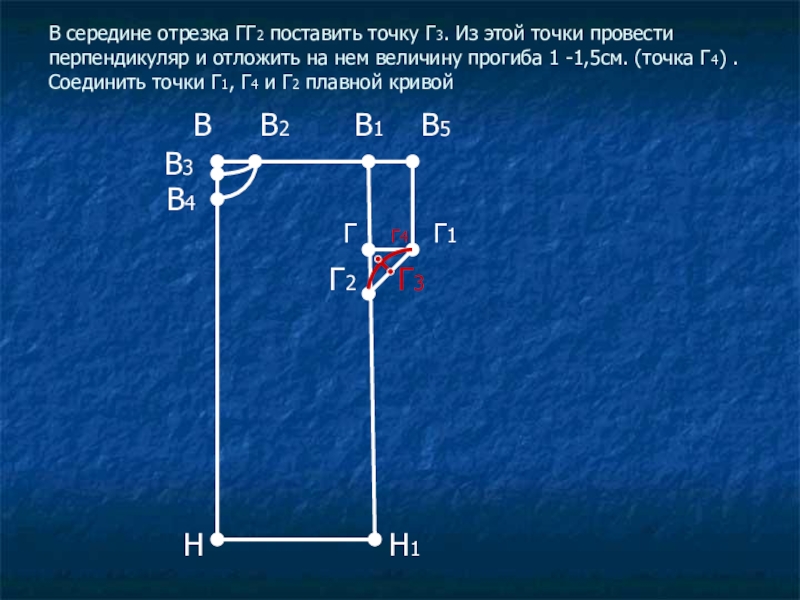

Слайд 12В середине отрезка ГГ2 поставить точку Г3. Из этой точки провести
перпендикуляр и отложить на нем величину прогиба 1 -1,5см. (точка Г4) . Соединить точки Г1, Г4 и Г2 плавной кривой
В В2 В1 В5
В3
В4
Г Г4 Г1
Г2 Г3
Н Н1
Слайд 13Для расширения низа изделия продлить вправо линию низа и отложить на
ней отрезок Н1 Н2, который обычно равен 8 – 12см. Н1Н2=…см
Соединить прямой линией точки Н2 и Г2
В В2 В1 В5
В3
В4
Г Г1
Г2
Н Н1 Н2

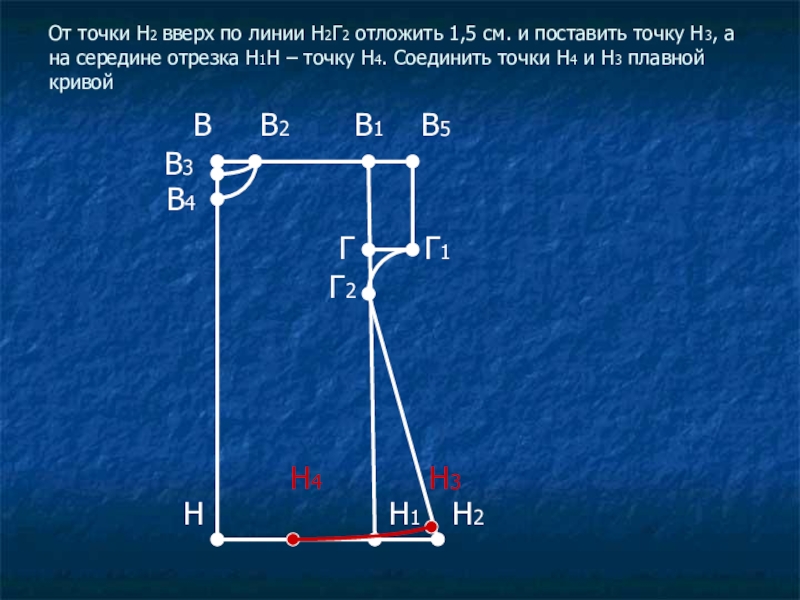

Слайд 14От точки Н2 вверх по линии Н2Г2 отложить 1,5 см. и
поставить точку Н3, а на середине отрезка Н1Н – точку Н4. Соединить точки Н4 и Н3 плавной кривой
В В2 В1 В5
В3
В4
Г Г1
Г2
Н4 Н3
Н Н1 Н2

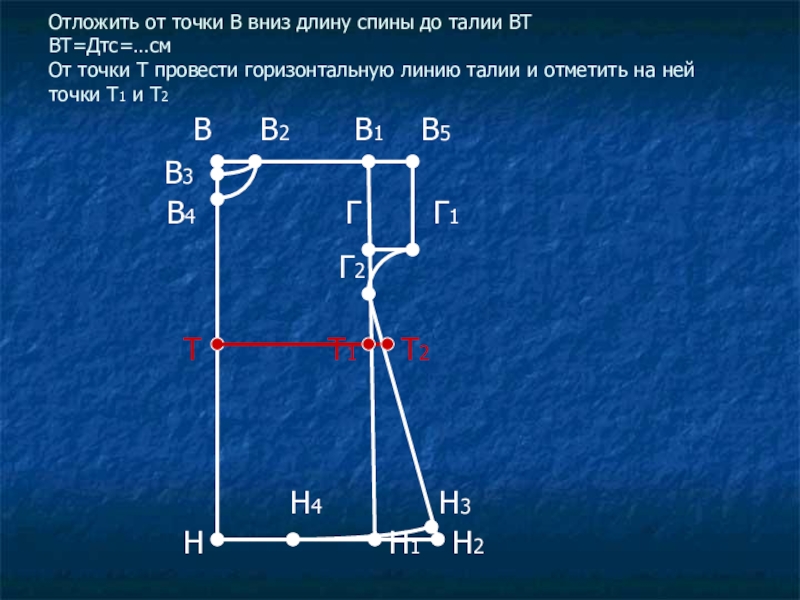

Слайд 15Отложить от точки В вниз длину спины до талии ВТ ВТ=Дтс=…см От точки
Т провести горизонтальную линию талии и отметить на ней точки Т1 и Т2
В В2 В1 В5
В3
В4 Г Г1
Г2
Т Т1 Т2
Н4 Н3
Н Н1 Н2

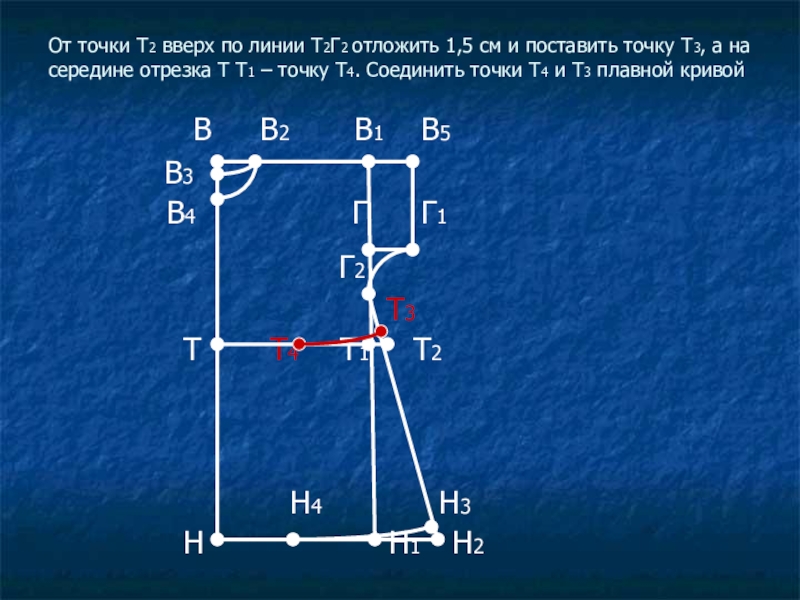

Слайд 16От точки Т2 вверх по линии Т2Г2 отложить 1,5 см и
поставить точку Т3, а на середине отрезка Т Т1 – точку Т4. Соединить точки Т4 и Т3 плавной кривой
В В2 В1 В5
В3
В4 Г Г1
Г2
Т3
Т Т4 Т1 Т2
Н4 Н3
Н Н1 Н2
