Презентация, доклад по технологии на тему Построение чертежа фартука с нагрудником (5 класс)
Содержание
- 1. Презентация по технологии на тему Построение чертежа фартука с нагрудником (5 класс)
- 2. Цели урока: образовательная: научить

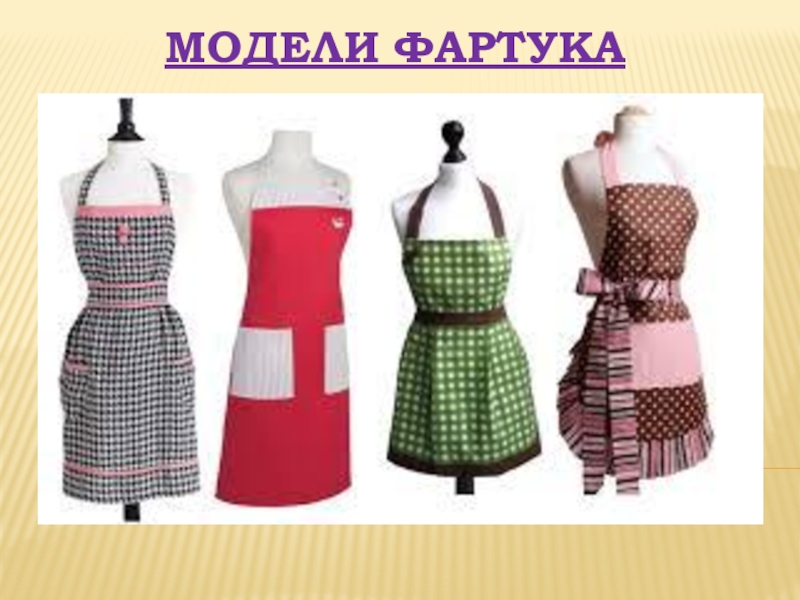

- 3. МОДЕЛИ ФАРТУКА
- 4. НЕОБХОДИМЫЕ МЕРКИ ДЛЯ ПОСТРОЕНИЯ ЧЕРТЕЖА ФАРТУКА С
- 5. Снятие мерок: Мерки снимают по правой стороне
- 6. Высота нагрудникаПолуобхват талииПолуобхват бёдерДлина изделия
- 7. ИНСРУМЕНТЫ ДЛЯ ПОСТРОЕНИЯ ЧЕРТЕЖАПростой карандашЛинейка Прямоугольник Ластик Цветной карандаш

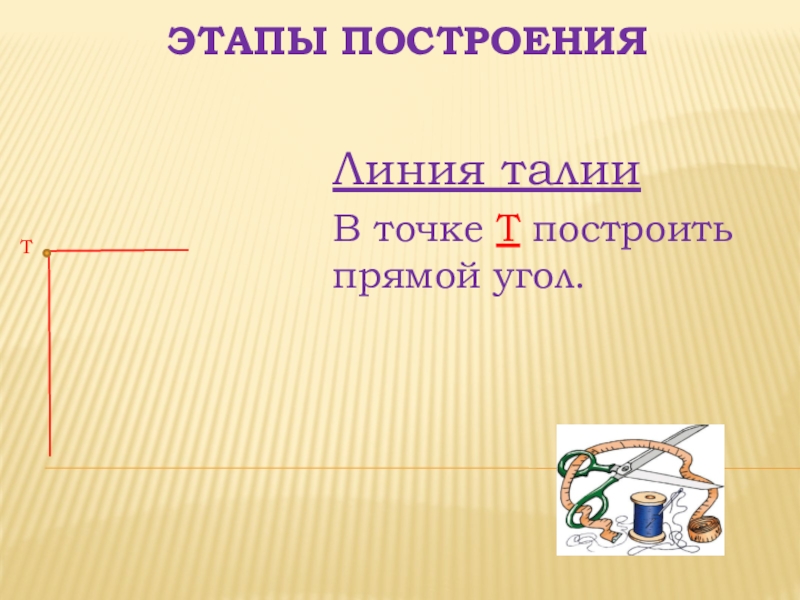

- 8. ЭТАПЫ ПОСТРОЕНИЯЛиния талииВ точке Т построить прямой угол. Т
- 9. ЭТАПЫ ПОСТРОЕНИЯЛиния низаОт точки Т вниз отложить
- 10. ЭТАПЫ ПОСТРОЕНИЯШирина фартукаОт точек Т и Н
- 11. ЭТАПЫ ПОСТРОЕНИЯМесто расположения кармана - От точки
- 12. ЭТАПЫ ПОСТРОЕНИЯВысота нагрудника Отрезок ТН продлить вверх
- 13. ЭТАПЫ ПОСТРОЕНИЯШирина нагрудника - Из точки Г
- 14. ЭТАПЫ ПОСТРОЕНИЯШирина поясаОт точки П вправо отложить
- 15. ЭТАПЫ ПОСТРОЕНИЯШирина бретелиОт точки Б вправо отложить

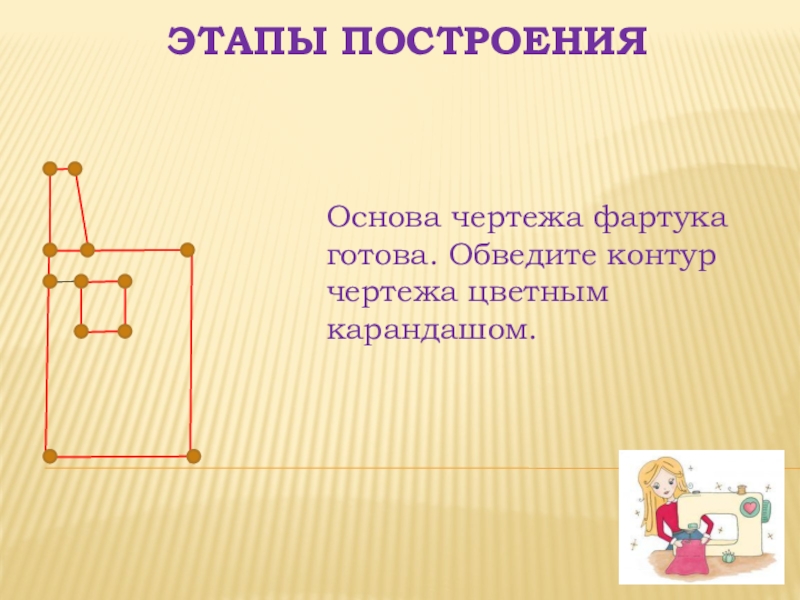

- 16. Этапы построенияОснова чертежа фартука готова. Обведите контур чертежа цветным карандашом.
- 17. основные линииЛиния верхаБоковая линия нагрудникаЛиния талии Линия
Цели урока: образовательная: научить построению чертежей в М 1:1 , научить аккуратности при выполнении чертежа; закрепить умения и навыки выполнять простейшие прямоугольные развертки выкроек швейных изделий; воспитательная: формировать дисциплинированность в работе; формировать
Слайд 1ПОСТОРЕНИЕ ЧЕРТЕЖА ФАРТУКА С НАГРУДНИКОМ
урок в 5 классе
ВЫПОЛНИЛА
УЧИТЕЛЬ ТЕХНОЛОГИИ
ШАБАРДИНА е.в.
Мбоу сош

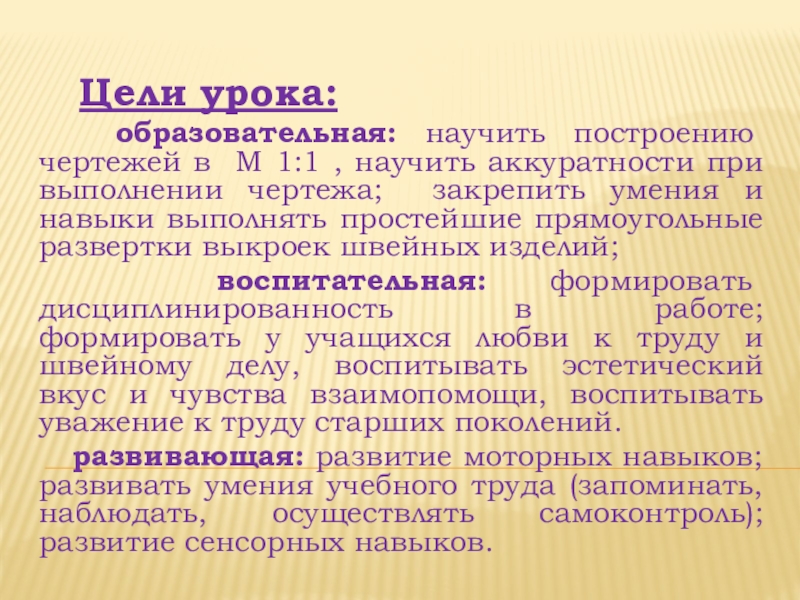

Слайд 2 Цели урока:
образовательная: научить построению чертежей в
М 1:1 , научить аккуратности при выполнении чертежа; закрепить умения и навыки выполнять простейшие прямоугольные развертки выкроек швейных изделий;
воспитательная: формировать дисциплинированность в работе; формировать у учащихся любви к труду и швейному делу, воспитывать эстетический вкус и чувства взаимопомощи, воспитывать уважение к труду старших поколений.
развивающая: развитие моторных навыков; развивать умения учебного труда (запоминать, наблюдать, осуществлять самоконтроль); развитие сенсорных навыков.
воспитательная: формировать дисциплинированность в работе; формировать у учащихся любви к труду и швейному делу, воспитывать эстетический вкус и чувства взаимопомощи, воспитывать уважение к труду старших поколений.
развивающая: развитие моторных навыков; развивать умения учебного труда (запоминать, наблюдать, осуществлять самоконтроль); развитие сенсорных навыков.
Слайд 4
НЕОБХОДИМЫЕ МЕРКИ ДЛЯ ПОСТРОЕНИЯ ЧЕРТЕЖА ФАРТУКА С НАГРУДНИКОМ
С т – полуобхват
талии;
С б – полуобхват бёдер;
Д и – длина изделия;
Дн – длина нагрудника.
С б – полуобхват бёдер;
Д и – длина изделия;
Дн – длина нагрудника.

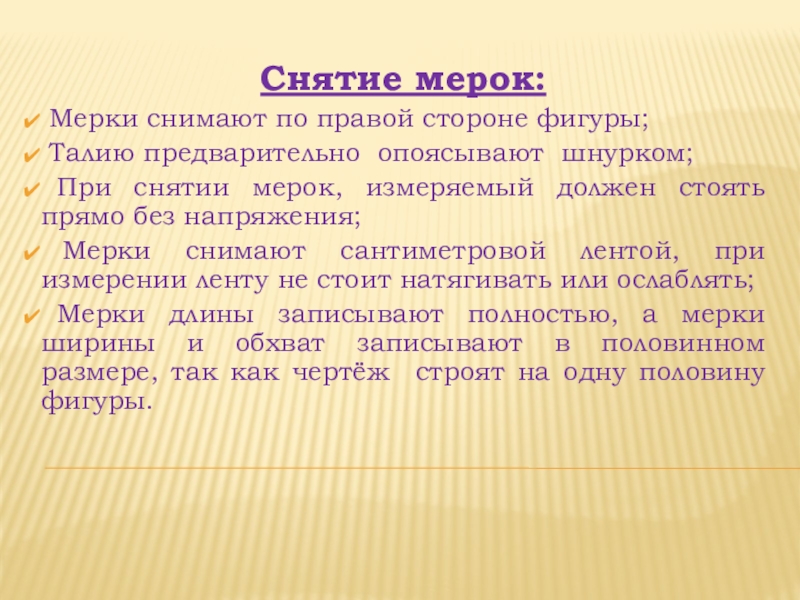

Слайд 5Снятие мерок:
Мерки снимают по правой стороне фигуры;
Талию предварительно
опоясывают шнурком;
При снятии мерок, измеряемый должен стоять прямо без напряжения;
Мерки снимают сантиметровой лентой, при измерении ленту не стоит натягивать или ослаблять;
Мерки длины записывают полностью, а мерки ширины и обхват записывают в половинном размере, так как чертёж строят на одну половину фигуры.
При снятии мерок, измеряемый должен стоять прямо без напряжения;
Мерки снимают сантиметровой лентой, при измерении ленту не стоит натягивать или ослаблять;
Мерки длины записывают полностью, а мерки ширины и обхват записывают в половинном размере, так как чертёж строят на одну половину фигуры.
Слайд 7ИНСРУМЕНТЫ ДЛЯ ПОСТРОЕНИЯ ЧЕРТЕЖА
Простой карандаш
Линейка
Прямоугольник
Ластик
Цветной
карандаш
Слайд 9ЭТАПЫ ПОСТРОЕНИЯ
Линия низа
От точки Т вниз отложить величину мерки Ди и
поставить точку Н
Ди = 35 см.
Ди = 35 см.
Т
Н
Слайд 10ЭТАПЫ ПОСТРОЕНИЯ
Ширина фартука
От точек Т и Н вправо отложить полученную
величину рассчитанную по формуле
Сб:2+6 = 26 см.
Поставить точки Т1 и Н1.
Соединить точки Т1 и Н1 прямой линией.
Достроить прямоугольник
ТНТ1Н1.
Сб:2+6 = 26 см.
Поставить точки Т1 и Н1.
Соединить точки Т1 и Н1 прямой линией.
Достроить прямоугольник
ТНТ1Н1.
Т
Н
Т1
Н1
Слайд 11ЭТАПЫ ПОСТРОЕНИЯ
Место расположения кармана
- От точки Т вниз отложить 6
см. и поставить точку К.
- Из точки К вправо провести горизонтальную линию и отложить7 см. и поставить точку К1.
- Из точки К1 вниз и вправо отложить по 15 см. (постоянная величина) и поставить точки К2 и К3.
- Соединить точки К1 и К2, К1 и К3 прямыми линиями.
- Из точки К2 вправо и из точки К3 вниз отложить по 15 см. и поставить точку К4
- Из точки К вправо провести горизонтальную линию и отложить7 см. и поставить точку К1.
- Из точки К1 вниз и вправо отложить по 15 см. (постоянная величина) и поставить точки К2 и К3.
- Соединить точки К1 и К2, К1 и К3 прямыми линиями.
- Из точки К2 вправо и из точки К3 вниз отложить по 15 см. и поставить точку К4
Т
Н
Т1
Н1
К
К1
К2
К3
К4
Слайд 12ЭТАПЫ ПОСТРОЕНИЯ
Высота нагрудника
Отрезок ТН продлить вверх и от точки Т
отложить 15 см. Поставить точку Г.
Т
Н
Т1
Н1
К
К1
К2
К3
К4
Г

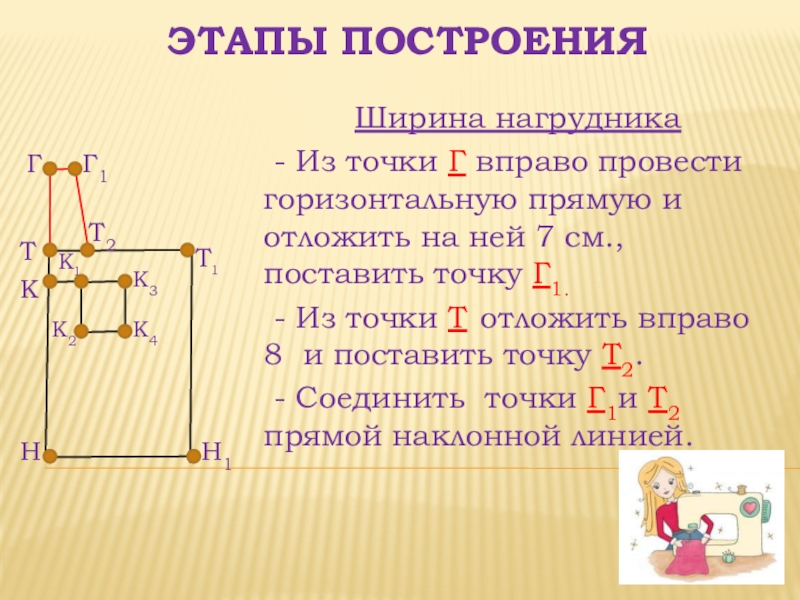

Слайд 13ЭТАПЫ ПОСТРОЕНИЯ
Ширина нагрудника
- Из точки Г вправо провести горизонтальную прямую
и отложить на ней 7 см., поставить точку Г1.
- Из точки Т отложить вправо 8 и поставить точку Т2.
- Соединить точки Г1и Т2 прямой наклонной линией.
- Из точки Т отложить вправо 8 и поставить точку Т2.
- Соединить точки Г1и Т2 прямой наклонной линией.
Т
Н
Т1
Н1
К
К1
К2
К3
К4
Г
Г1
Т2
Слайд 14ЭТАПЫ ПОСТРОЕНИЯ
Ширина пояса
От точки П вправо отложить 6 см. и поставить
точку П1.
Длина пояса
От точки П вниз отложить 80 см. (Ст х 2 + 20см=80 см.) и поставить точку П3.
Построить прямоугольник
П П1 П2 П3.
Длина пояса
От точки П вниз отложить 80 см. (Ст х 2 + 20см=80 см.) и поставить точку П3.
Построить прямоугольник
П П1 П2 П3.
П2
П
П1
П3
Слайд 15ЭТАПЫ ПОСТРОЕНИЯ
Ширина бретели
От точки Б вправо отложить 7 см. и поставить
точку Б1.
Длина бретели
От точки Б вниз отложить 50 см. и поставить точку Б3.
Построить прямоугольник
Б Б1 Б2 Б3.
Длина бретели
От точки Б вниз отложить 50 см. и поставить точку Б3.
Построить прямоугольник
Б Б1 Б2 Б3.
Б2
Б
Б1
Б3
Слайд 17основные линии
Линия верха
Боковая линия нагрудника
Линия талии
Линия середины фартука
Линия входа
в карман
Боковые линии кармана
Нижняя линия кармана
Боковая линия нижней части фартука
Линия низа
Боковые линии кармана
Нижняя линия кармана
Боковая линия нижней части фартука
Линия низа
