Презентация, доклад по технологии на тему Обработка наружных фасонных поверхностей деталей из древесины
Содержание
- 1. Презентация по технологии на тему Обработка наружных фасонных поверхностей деталей из древесины
- 2. Проверка домашнего заданияНаписать последовательность соединения деталей шкантами?2.
- 3. Из 6 классаВ 6 классе вы точили
- 4. ТОЧЕНИЕ Заготовку устанавливают на трезубец и поджимают задним
- 5. Сначала выполняют черновое точение реером, потом чистовое
- 6. Обработка вогнутой и выпуклой поверхностиСначала точат цилиндр
- 7. Получение выпуклой поверхности начинают с обточки цилиндра и разметке заготовки по длине

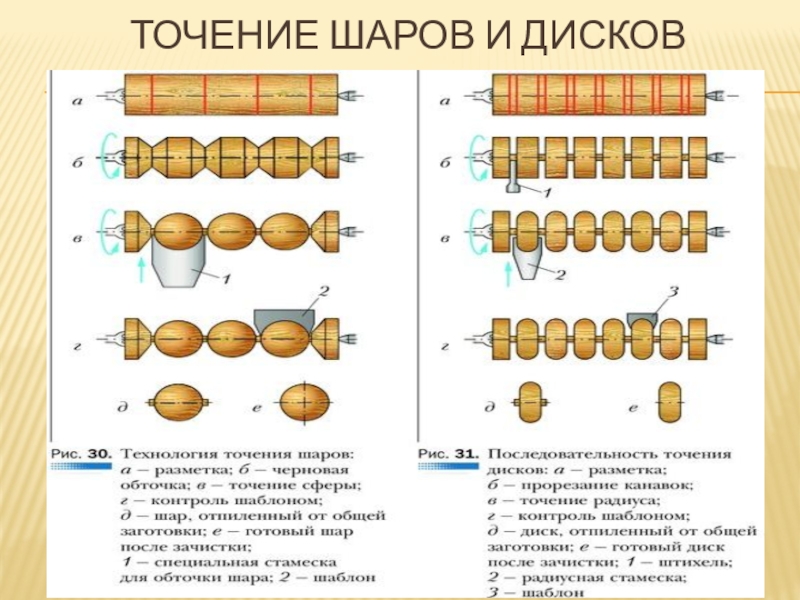

- 8. Точение шаров и дисков
- 9. Закрепление пройденного материалаЧем фасонная поверхность отличается от
- 10. Домашнее задание§9 читать, отвечать на вопросыПрактическая работаВыточить из древесины колесо дм.60 мм и шириной 20 мм
Проверка домашнего заданияНаписать последовательность соединения деталей шкантами?2. Для чего при сверлении глухого отверстия под шкант на сверло одевают ограничитель – резиновую втулку?3. С какой целью при соединении брусков с помощью шурупов применяют нагель?
Слайд 1Презентация урока по технологии для 7 класса на тему «ТЕХНОЛОГИЯ ОБРАБОТКИ НАРУЖНЫХ
ФАСОННЫХ ПОВЕРХНОСТЕЙ ДЕТАЛЕЙ ИЗ ДРЕВЕСИНЫ»
Слайд 2Проверка домашнего задания
Написать последовательность соединения деталей шкантами?
2. Для чего при сверлении
глухого отверстия под шкант на сверло одевают ограничитель – резиновую втулку?
3. С какой целью при соединении брусков с помощью шурупов применяют нагель?

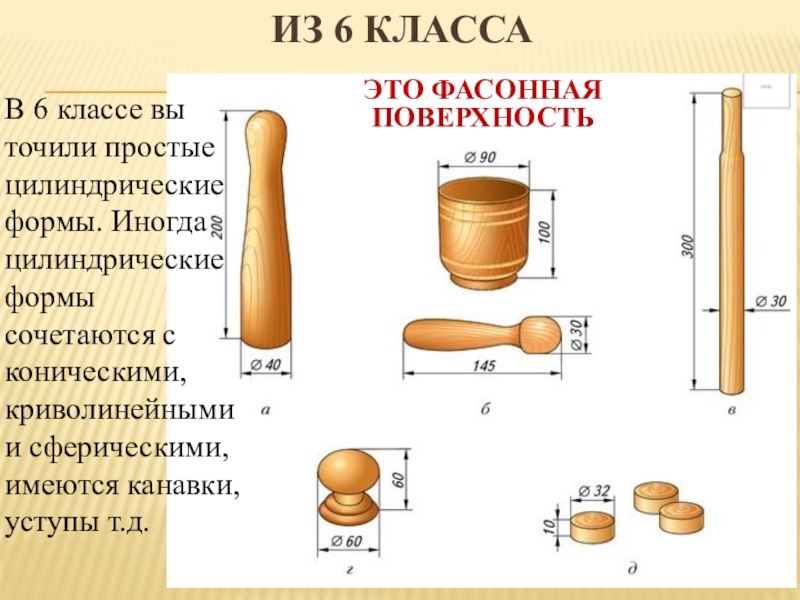

Слайд 3Из 6 класса
В 6 классе вы точили простые цилиндрические формы. Иногда
цилиндрические формы сочетаются с коническими, криволинейными и сферическими, имеются канавки, уступы т.д.
Это фасонная поверхность

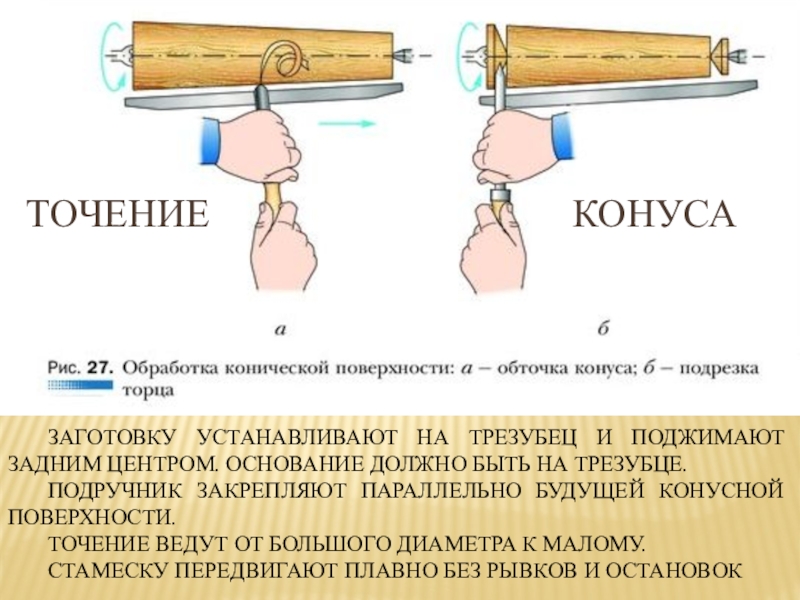

Слайд 4ТОЧЕНИЕ
Заготовку устанавливают на трезубец и поджимают задним центром. Основание должно быть
на трезубце.
Подручник закрепляют параллельно будущей конусной поверхности.
Точение ведут от большого диаметра к малому.
Стамеску передвигают плавно без рывков и остановок
Подручник закрепляют параллельно будущей конусной поверхности.
Точение ведут от большого диаметра к малому.
Стамеску передвигают плавно без рывков и остановок
КОНУСА

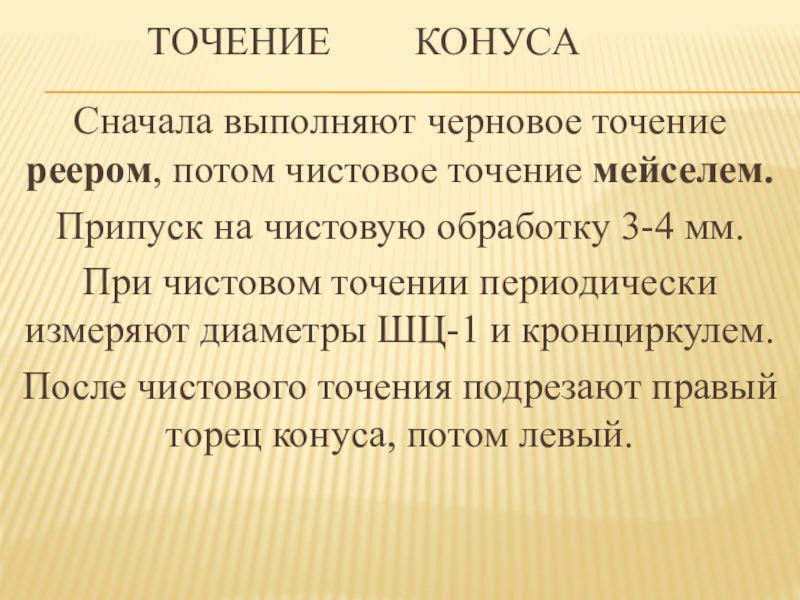

Слайд 5Сначала выполняют черновое точение реером, потом чистовое точение мейселем.
Припуск на чистовую
обработку 3-4 мм.
При чистовом точении периодически измеряют диаметры ШЦ-1 и кронциркулем.
После чистового точения подрезают правый торец конуса, потом левый.
При чистовом точении периодически измеряют диаметры ШЦ-1 и кронциркулем.
После чистового точения подрезают правый торец конуса, потом левый.
ТОЧЕНИЕ
КОНУСА

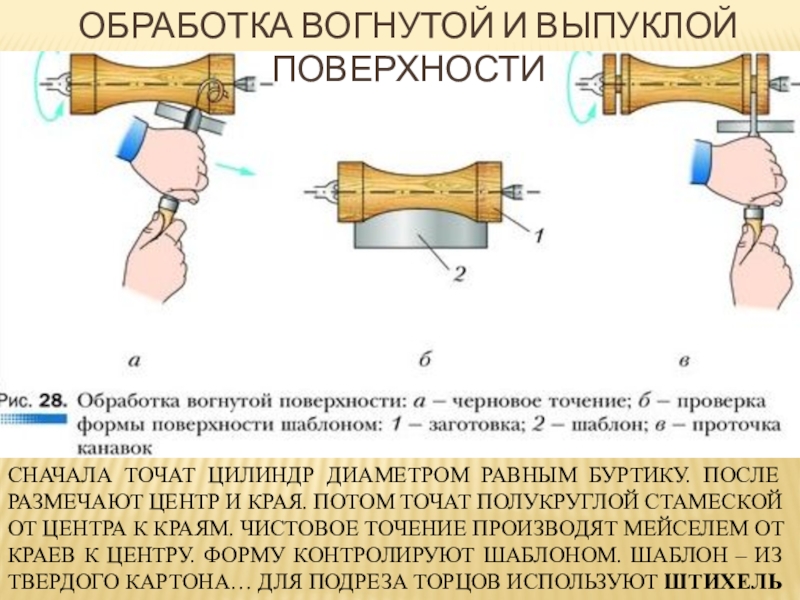

Слайд 6Обработка вогнутой и выпуклой поверхности
Сначала точат цилиндр диаметром равным буртику. После
размечают центр и края. Потом точат полукруглой стамеской от центра к краям. Чистовое точение производят мейселем от краев к центру. Форму контролируют шаблоном. Шаблон – из твердого картона… Для подреза торцов используют штихель

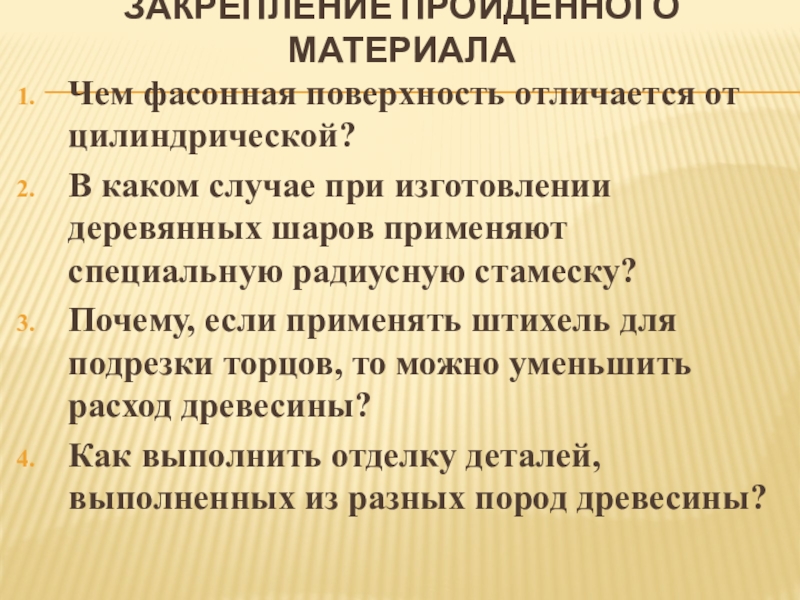

Слайд 9Закрепление пройденного материала
Чем фасонная поверхность отличается от цилиндрической?
В каком случае при
изготовлении деревянных шаров применяют специальную радиусную стамеску?
Почему, если применять штихель для подрезки торцов, то можно уменьшить расход древесины?
Как выполнить отделку деталей, выполненных из разных пород древесины?
Почему, если применять штихель для подрезки торцов, то можно уменьшить расход древесины?
Как выполнить отделку деталей, выполненных из разных пород древесины?

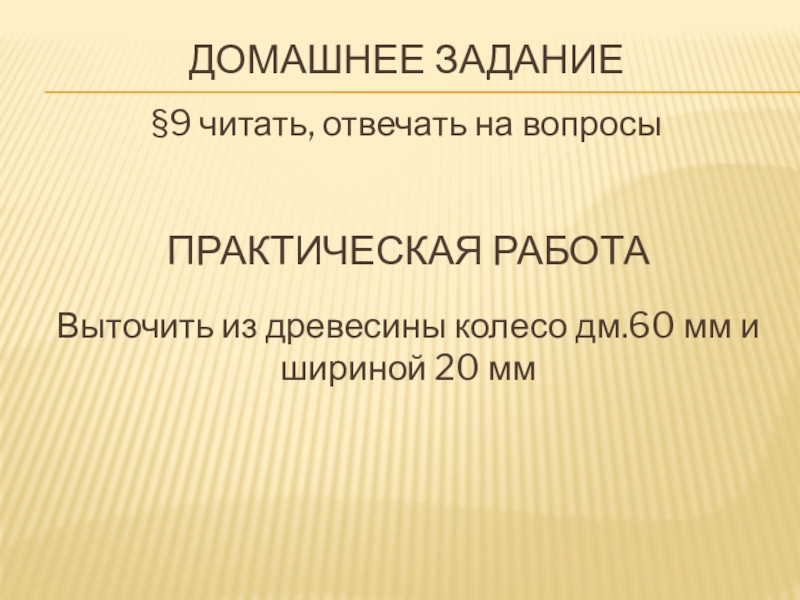

Слайд 10Домашнее задание
§9 читать, отвечать на вопросы
Практическая работа
Выточить из древесины колесо дм.60
мм и шириной 20 мм
