Презентация, доклад по технологии на тему Изготовление цилиндрических деталей (6 класс)
Содержание
- 1. Презентация по технологии на тему Изготовление цилиндрических деталей (6 класс)
- 2. Деталь цилиндрической формы , которые в поперечном
- 3. Сначала надо подготовить заготовку — брусок квадратного
- 4. Размеры заготовки должны предусматривать припуск на обработку.Сторона
- 5. Затем на каждой пласти заготовки проводят с
- 6. На обоих торцах заготовки находят центры (как точку пересечения диагоналей) и вычерчивают окружности,соответствующие диаметру детали.
- 7. Заготовку закрепляют на верстаке между клиньями. Рубанком
- 8. Для окончательного скругления заготовку зачищают
- 9. Полученную деталь зачищают шлифовальной шкуркой. Нужную длину детали получают пилением ножовкой в приспособлении.
- 10. Соответствие диаметра цилиндрической детали заданному размеру проверяют
- 11. 1. Запиши в тетради последовательность изготовления детали
- 12. 2. Выполни Маршрутную карту «Изготовление черенка для лопаты» (с.34)3. Выполни чертёж черенка лопаты (с.35)Практическая работа
Деталь цилиндрической формы , которые в поперечном сечении имеют форму круга, можно изготовить вручную из брусков квадратного сечения.
Слайд 1Получение цилиндрических
и конических деталей ручным инструментом
Ясская Л.Б.
МБОУ СОШ №2
Краснотурьинск

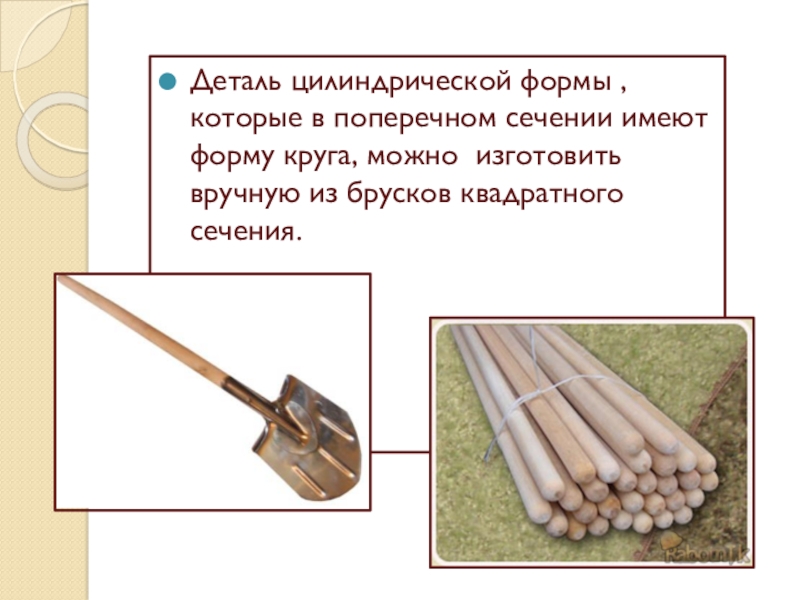

Слайд 2Деталь цилиндрической формы , которые в поперечном сечении имеют форму круга,
можно изготовить вручную из брусков квадратного сечения.
Слайд 3Сначала надо подготовить заготовку — брусок квадратного сечения. Если не удастся
подобрать готовый брусок нужного размера, можно отпилить заготовку
от доски.
от доски.

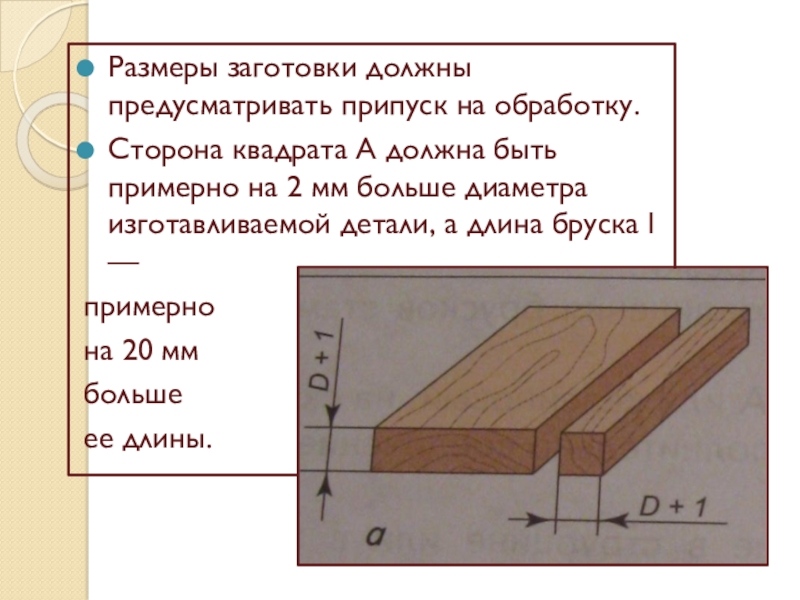

Слайд 4Размеры заготовки должны предусматривать припуск на обработку.
Сторона квадрата А должна быть
примерно на 2 мм больше диаметра изготавливаемой детали, а длина бруска l —
примерно
на 20 мм
больше
ее длины.
примерно
на 20 мм
больше
ее длины.

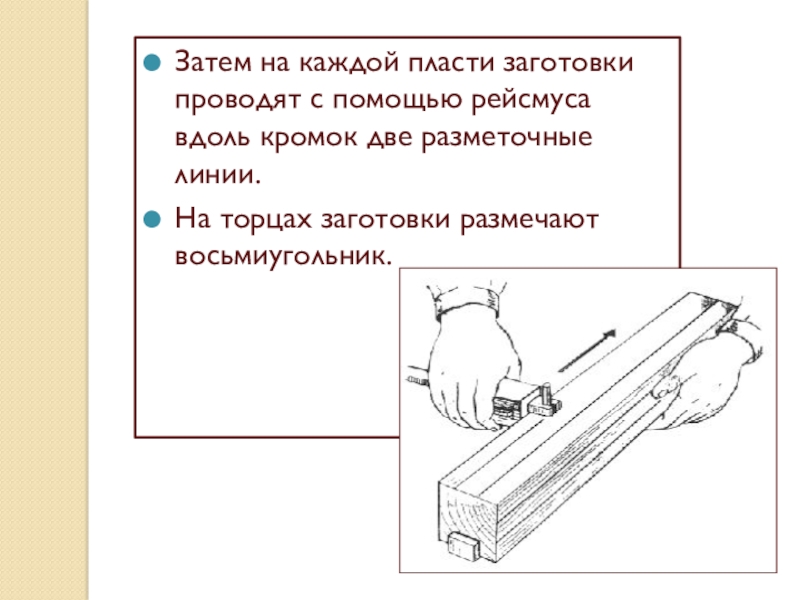

Слайд 5Затем на каждой пласти заготовки проводят с помощью рейсмуса вдоль кромок
две разметочные линии.
На торцах заготовки размечают восьмиугольник.
На торцах заготовки размечают восьмиугольник.

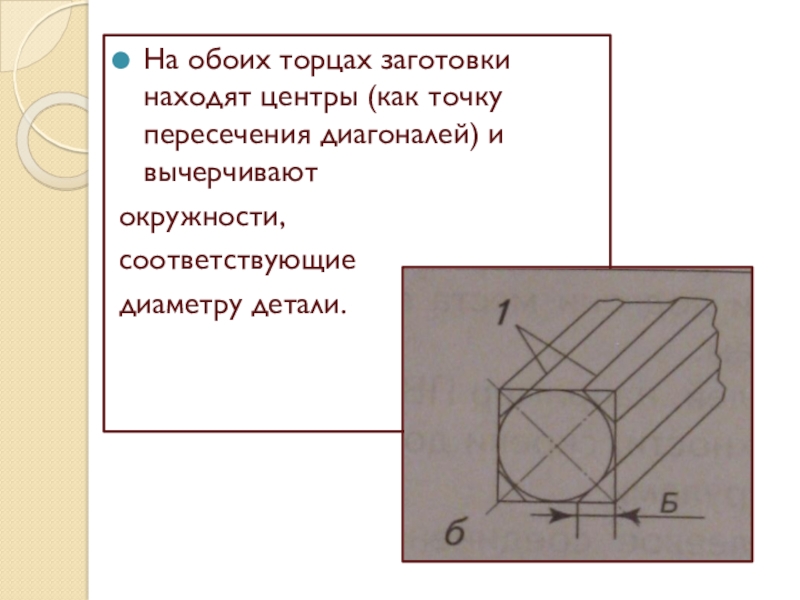

Слайд 6На обоих торцах заготовки находят центры (как точку пересечения диагоналей) и
вычерчивают
окружности,
соответствующие
диаметру детали.
окружности,
соответствующие
диаметру детали.

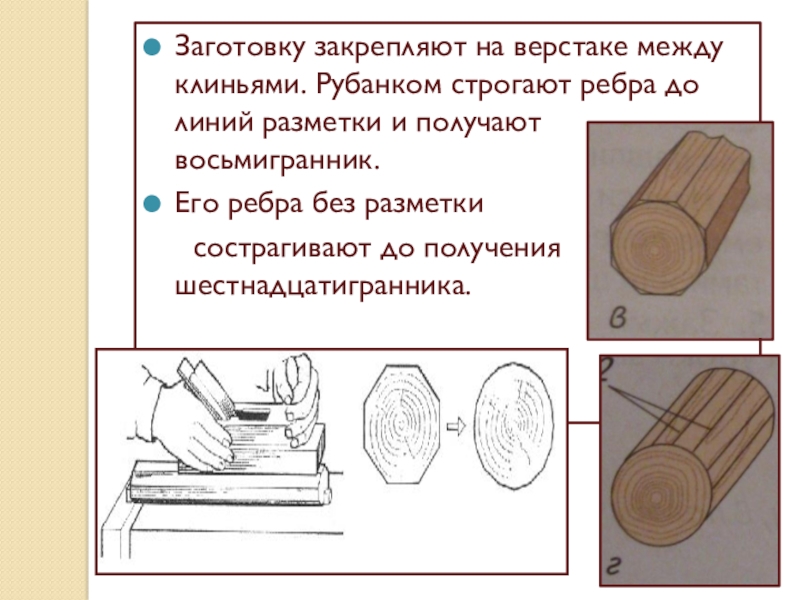

Слайд 7Заготовку закрепляют на верстаке между клиньями. Рубанком строгают ребра до линий
разметки и получают восьмигранник.
Его ребра без разметки
сострагивают до получения шестнадцатигранника.
Его ребра без разметки
сострагивают до получения шестнадцатигранника.
Слайд 8 Для окончательного скругления заготовку зачищают рашпилем, снимая оставшиеся ребра.
Эту операцию целесообразно осуществлять
в приспособлении.
в приспособлении.
Слайд 9
Полученную деталь зачищают шлифовальной шкуркой. Нужную длину детали получают пилением ножовкой
в приспособлении.

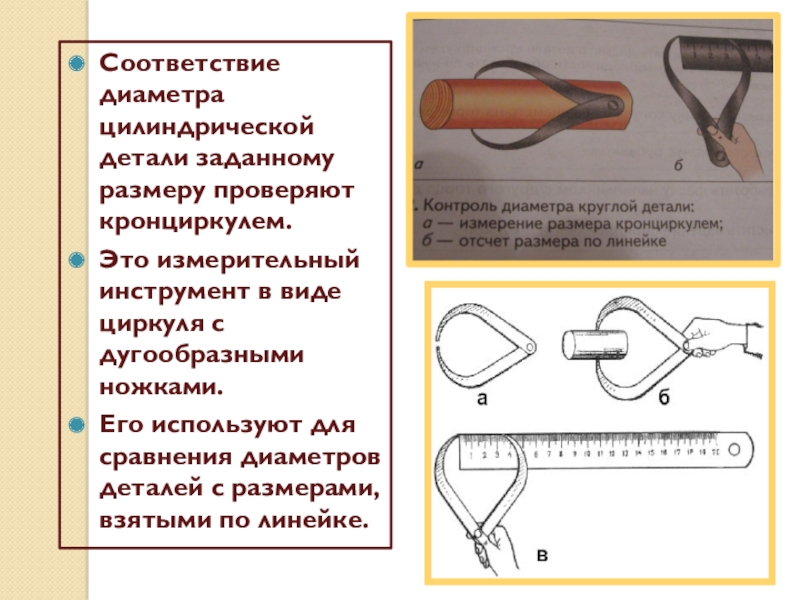

Слайд 10Соответствие диаметра цилиндрической детали заданному размеру проверяют кронциркулем.
Это измерительный инструмент
в виде циркуля с дугообразными ножками.
Его используют для сравнения диаметров деталей с размерами, взятыми по линейке.
Его используют для сравнения диаметров деталей с размерами, взятыми по линейке.
Слайд 111. Запиши в тетради последовательность изготовления детали цилиндрической формы
а – выпиливание
бруска квадратного сечения из досок;
б – разметка торцов и граней заготовки;
в – получение восьмигранной формы заготовки;
г – получение шестигранной формы заготовки;
д – обработка круглой формы напильником;
е – зачистка шлифовальной шкуркой
ж – контроль диаметра круглой детали
б – разметка торцов и граней заготовки;
в – получение восьмигранной формы заготовки;
г – получение шестигранной формы заготовки;
д – обработка круглой формы напильником;
е – зачистка шлифовальной шкуркой
ж – контроль диаметра круглой детали
Слайд 122. Выполни Маршрутную карту «Изготовление черенка для лопаты» (с.34)
3. Выполни чертёж
черенка лопаты (с.35)
Практическая работа
