Презентация, доклад по технологии на тему Графическая документация (5 класс)

и технических рисунков, которые являются частью графической документации).

Термин «графическая документация» происходит от двух слов: греческого и латинского, означающих в переводе «пишу, рисую» и «свидетельство, доказательство».

помощью чертежных инструментов.

пропорций между частями

техническому рисунку легко представить себе форму изделия.

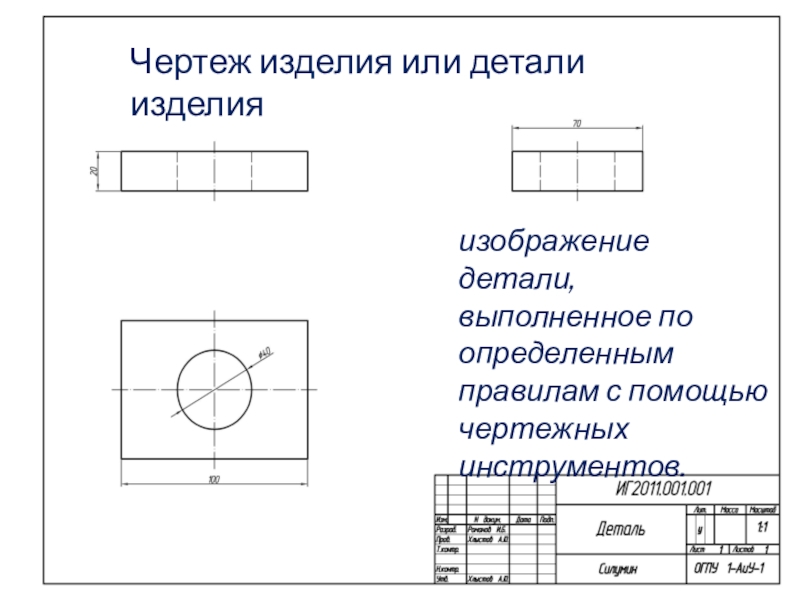

является основным графическим документом, прочитав который можно узнать: из какого материала изготовлено изделие, какие у него размеры, форма и т. д.

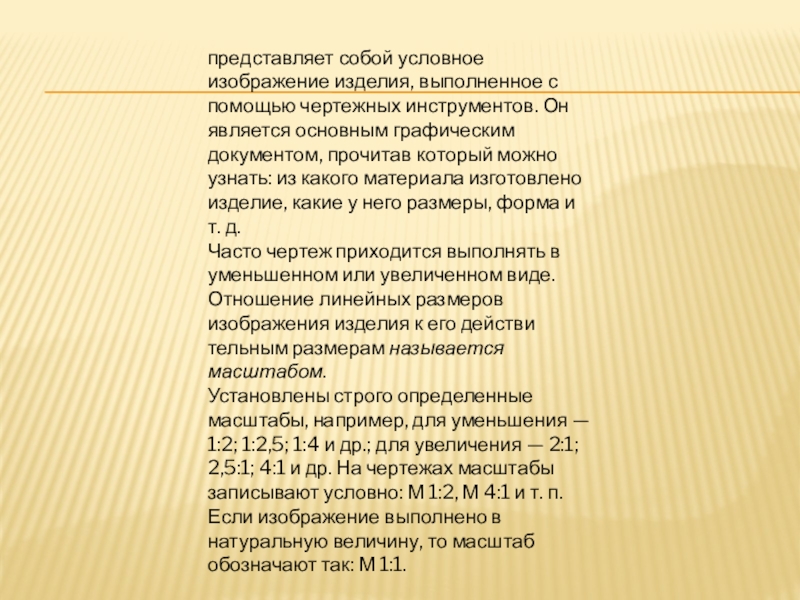

Часто чертеж приходится выполнять в уменьшенном или увеличенном виде. Отношение линейных размеров изображения изделия к его действи­тельным размерам называется масштабом.
Установлены строго определен­ные масштабы, например, для уменьшения — 1:2; 1:2,5; 1:4 и др.; для увеличе­ния — 2:1; 2,5:1; 4:1 и др. На чертежах масштабы записывают условно: М 1:2, М 4:1 и т. п. Если изображение выполнено в натуральную величину, то мас­штаб обозначают так: М 1:1.

шести положений, указанных стрелками

выполняются с тремя видами:
- вид спереди (главный);
- вид слева;
- вид сверху.

детали. Для этого используют масштаб.

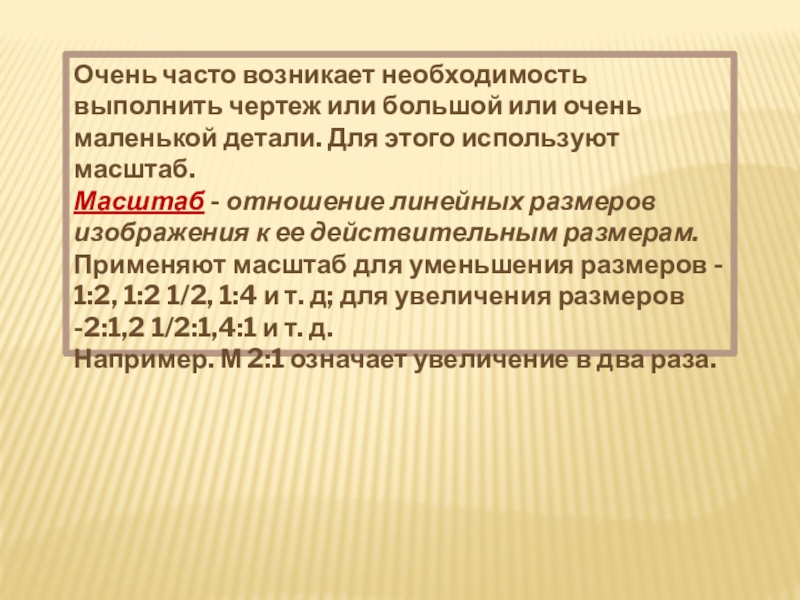

Масштаб - отношение линейных размеров изображения к ее действительным размерам.
Применяют масштаб для уменьшения размеров - 1:2, 1:2 1/2, 1:4 и т. д; для увеличения размеров -2:1,2 1/2:1,4:1 и т. д.
Например. М 2:1 означает увеличение в два раза.

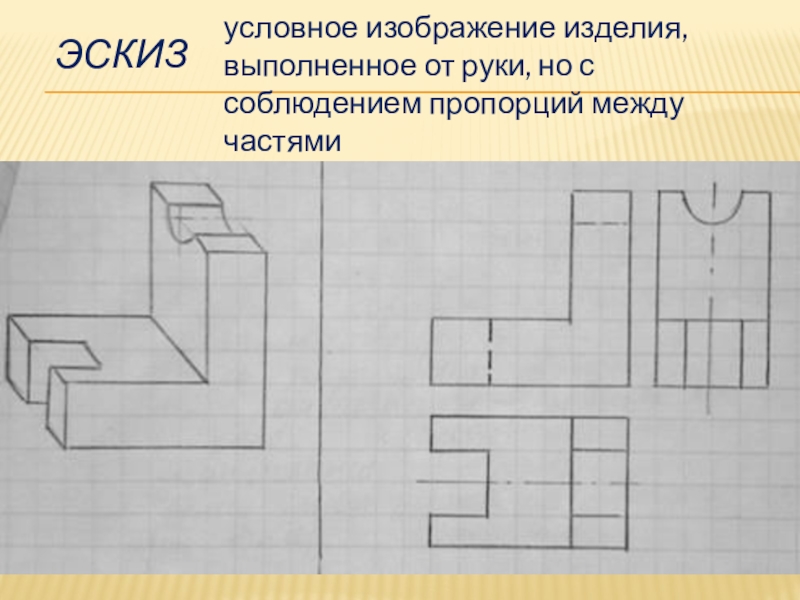

эскиз детали.

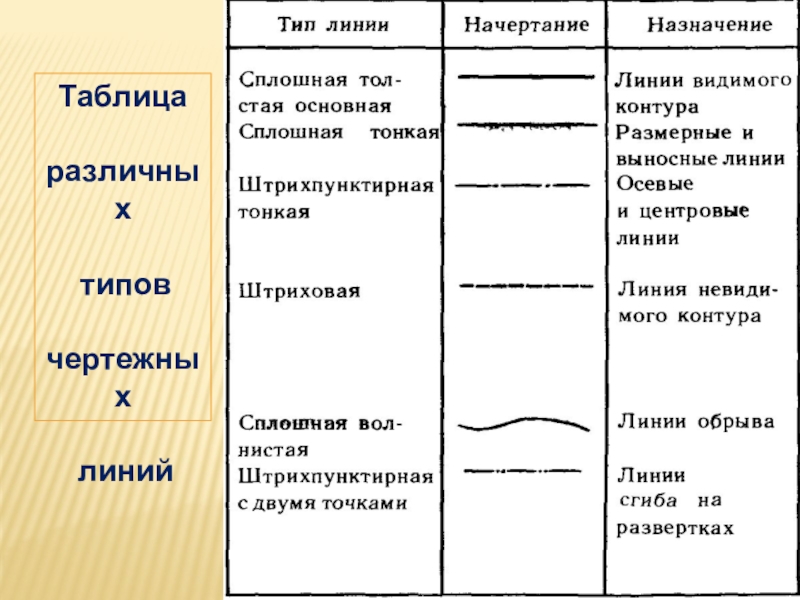

4. Обведи видимые контуры сплошной
толстой линией.
5. Проведи выносные и размерные линии.
6. Проставь на эскизе размеры.
7. В правом нижнем углу листа запиши
необходимые сведения о детали.
