Презентация, доклад по технологии на тему: Электрические провода и их классификация 8 класс

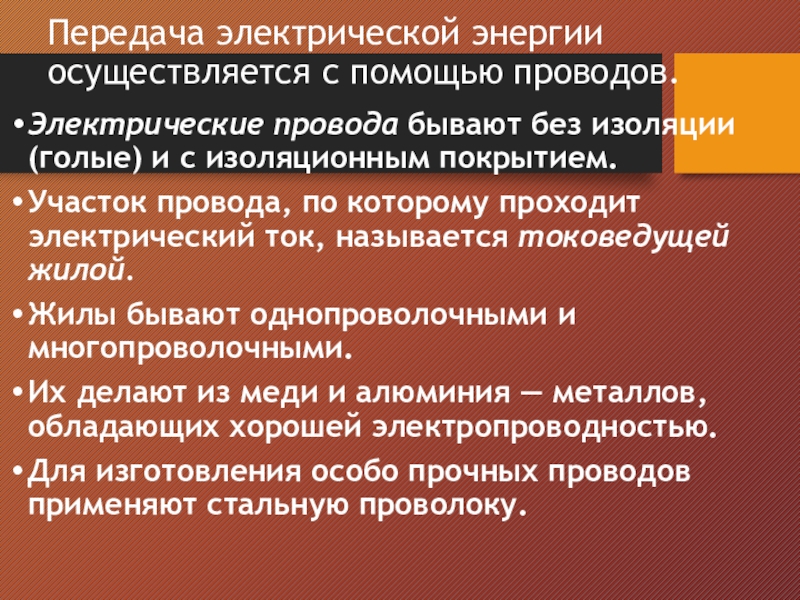

(голые) и с изоляционным покрытием.
Участок провода, по которому проходит электрический ток, называется токоведущей жилой.
Жилы бывают однопроволочными и многопроволочными.
Их делают из меди и алюминия — металлов, обладающих хорошей электропроводностью.
Для изготовления особо прочных проводов применяют стальную проволоку.

сухая ткань,
резина,
дистиллированная вода,
воздух, минеральное масло,
краски, лаки,
окислы металлов и др.
Изоляторы:
ограждают человека от действия электрического тока при случайном прикосновении к оголенным проводам и другим токоведущим элементам электрической цепи.
они защищают провода от коррозии,
предотвращают соприкосновение токоведущих жил разных проводов, ведущее к короткому замыканию. В этом случае в цепи возникает ток большой силы, что может вывести из строя соединительные провода и источник.

них присвоена своя марка. Для выбора нужного провода пользуются специальными справочниками, в которых дается расшифровка марки и область ее применения.
Марки проводов имеют буквенно-цифровое обозначение, указывающее на основное назначение провода, конструктивное исполнение, материал исполнения и размер сечения жилы.
Ш — шнур,
П — провод,
Б — бытовой,
Р -резиновая изоляция,
В — изоляция полихлорвиниловая,
Г — гибкий,
Д — двойной,
О — изолированные жилы заключены в общую оплётку из хлопчатобумажной нити или оболочку.
Буква А в начале марки означает, что жила алюминиевая. Отсутствие буквы А указывает на то, что жила — медная.

лавсановую оплётку.
Число жил, площадь их поперечного сечения указываются цифра после буквенного обозначения марки провода.
Например, ПР 2x1,5, цифра 2 обозначает число жил, а 1,5 — площадь поперечного сечения жилы в квадратных миллиметрах.

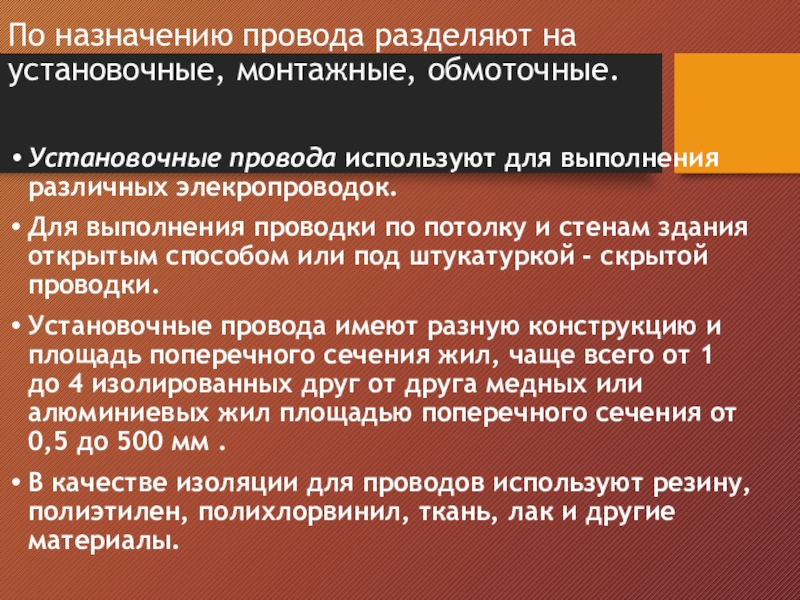

выполнения различных элекропроводок.
Для выполнения проводки по потолку и стенам здания открытым способом или под штукатуркой - скрытой проводки.
Установочные провода имеют разную конструкцию и площадь поперечного сечения жил, чаще всего от 1 до 4 изолированных друг от друга медных или алюминиевых жил площадью поперечного сечения от 0,5 до 500 мм .
В качестве изоляции для проводов используют резину, полиэтилен, полихлорвинил, ткань, лак и другие материалы.

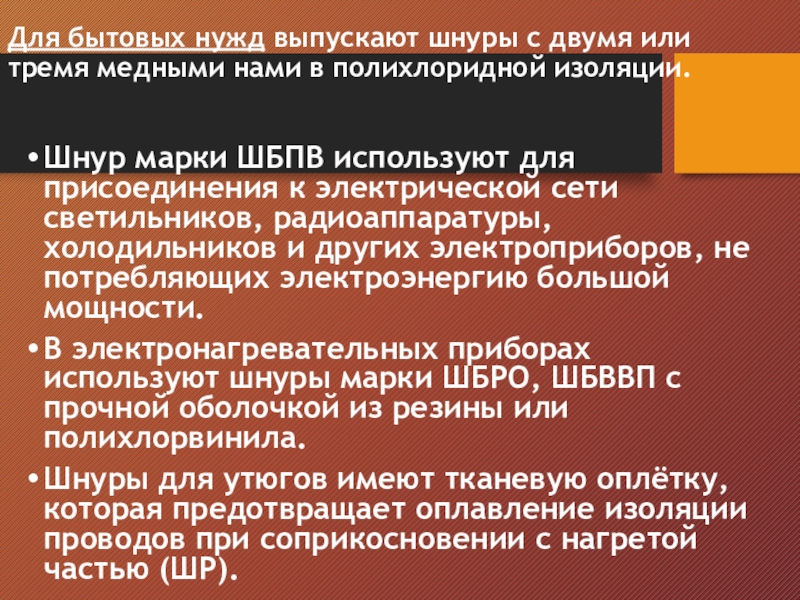

в полихлоридной изоляции.

Шнур марки ШБПВ используют для присоединения к электрической сети светильников, радиоаппаратуры, холодильников и других электроприборов, не потребляющих электроэнергию большой мощности.
В электронагревательных приборах используют шнуры марки ШБРО, ШБВВП с прочной оболочкой из резины или полихлорвинила.
Шнуры для утюгов имеют тканевую оплётку, которая предотвращает оплавление изоляции проводов при соприкосновении с нагретой частью (ШР).

проводов должна обладать повышенной гибкостью, так как при выполнении монтажных работ провода приходится сильно изгибать. По этой причине жилы монтажных проводов выполняются из мягкой медной проволоки площадью поперечного сечения 0,05 до 6 мм2. Количество жил в монтажном проводе обычно не более 3. Эти жилы легко паяются.
В качестве изоляции в монтажных проводах применяют капроновые, лавсановые, стекловолоконные нити, которые покрывают полиэтиленовой оболочкой.

поэтому имеют малую толщину изоляционного слоя. Жилы таких проводов делают из меди, алюминия и материалов с большим удельным сопротивлением, их как нихром.

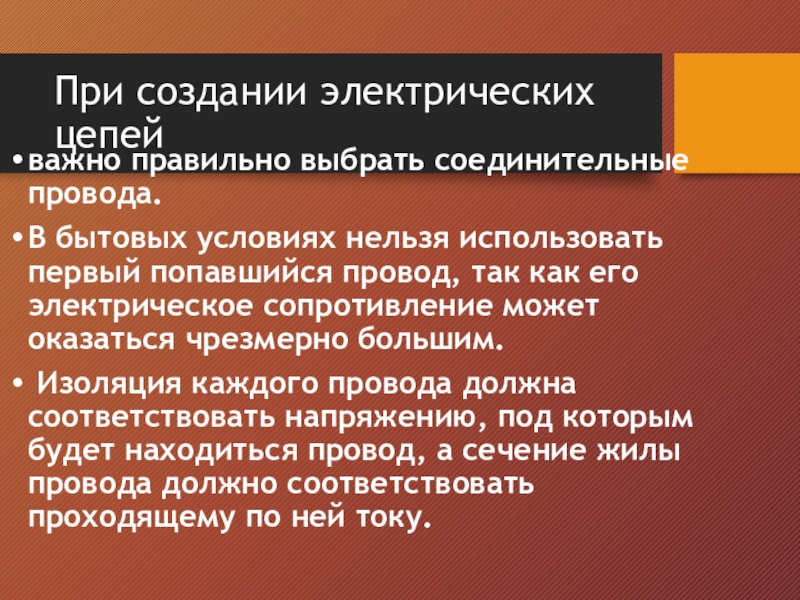

нельзя использовать первый попавшийся провод, так как его электрическое сопротивление может оказаться чрезмерно большим.
Изоляция каждого провода должна соответствовать напряжению, под которым будет находиться провод, а сечение жилы провода должно соответствовать проходящему по ней току.

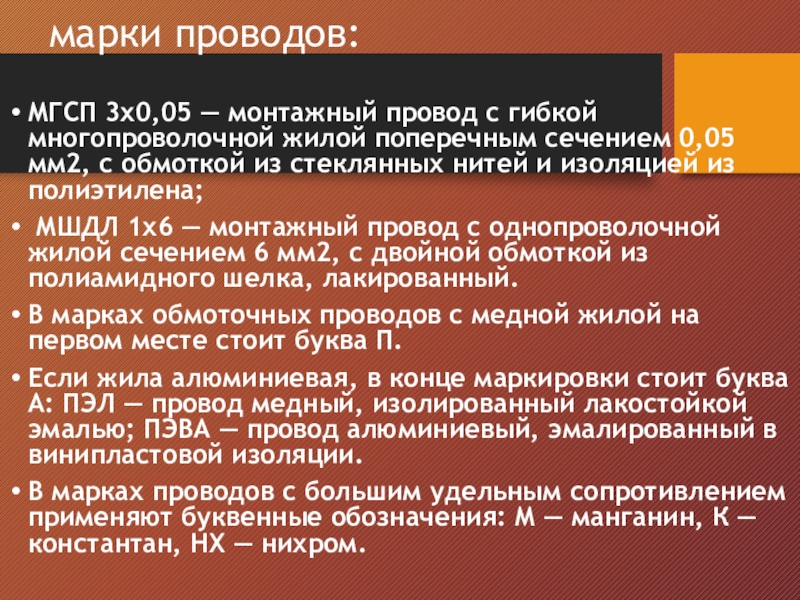

сечением 0,05 мм2, с обмоткой из стеклянных нитей и изоляцией из полиэтилена;
МШДЛ 1x6 — монтажный провод с однопроволочной жилой сечением 6 мм2, с двойной обмоткой из полиамидного шелка, лакированный.
В марках обмоточных проводов с медной жилой на первом месте стоит буква П.
Если жила алюминиевая, в конце маркировки стоит буква А: ПЭЛ — провод медный, изолированный лакостойкой эмалью; ПЭВА — провод алюминиевый, эмалированный в винипластовой изоляции.
В марках проводов с большим удельным сопротивлением применяют буквенные обозначения: М — манганин, К — константан, НХ — нихром.

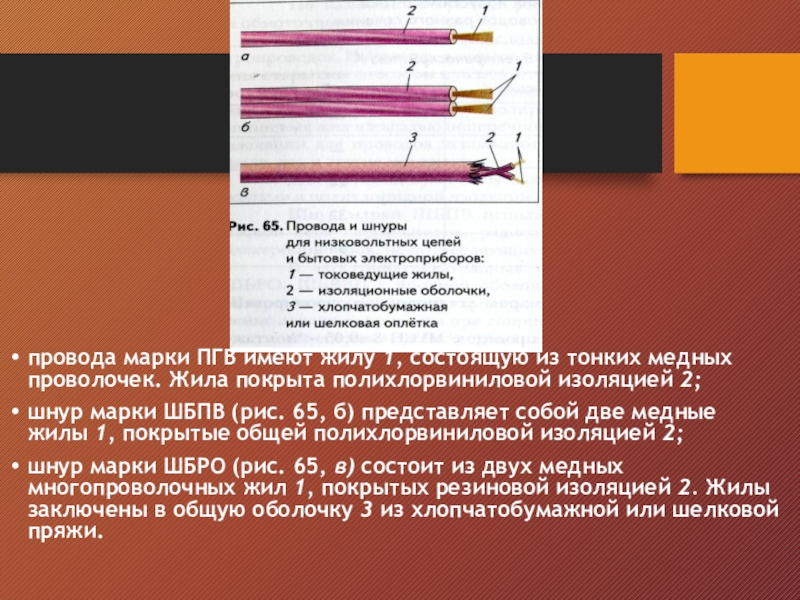

Жила покрыта полихлорвиниловой изоляцией 2;
шнур марки ШБПВ (рис. 65, б) представляет собой две медные жилы 1, покрытые общей полихлорвиниловой изоляцией 2;
шнур марки ШБРО (рис. 65, в) состоит из двух медных многопроволочных жил 1, покрытых резиновой изоляцией 2. Жилы заключены в общую оболочку 3 из хлопчатобумажной или шелковой пряжи.

(рис. 66).
Концы провода присоединяют к штырям вилки «пробника».
Зажженная лампочка указывает на отсутствие разрыва в электрической цепи. Если лампочка не горит, значит, есть разрыв в цепи и провод необходимо заменить на новый или отремонтировать.

3. Какой провод называют шнуром? Где он используется?
4. Как обозначаются марки проводов и шнуров? Приведите примеры.
5. Чем отличается шнур марки ШБПВ от шнура марки ШБРО?
6. Провода каких марок применяют для подключения к источнику тока бытовых электроприборов?
7. С помощью какого прибора можно проверить исправность провода или шнура?
8. Почему нельзя использовать телефонный провод для подключения электрических приборов (например, настольной лампы)? Возможен ли случай, когда при исправных проводах лампочка вообще гореть не будет? Почему?

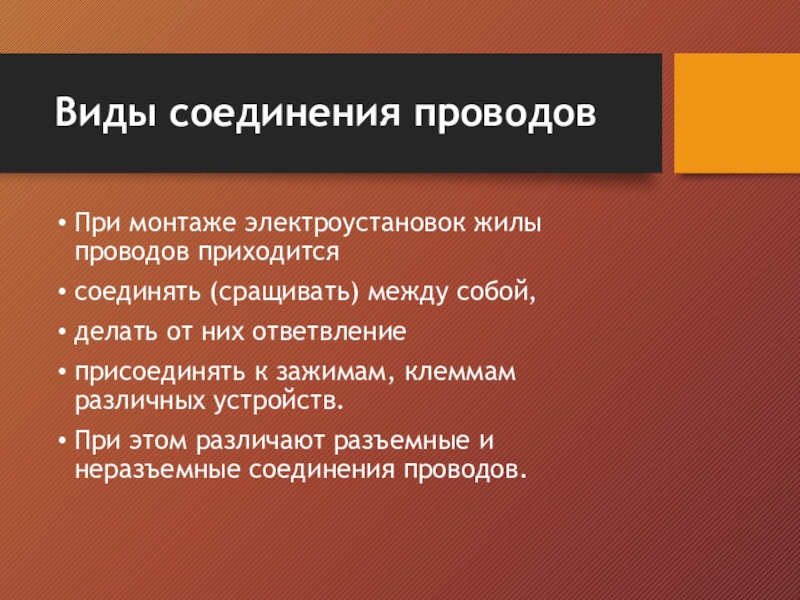

собой,
делать от них ответвление
присоединять к зажимам, клеммам различных устройств.

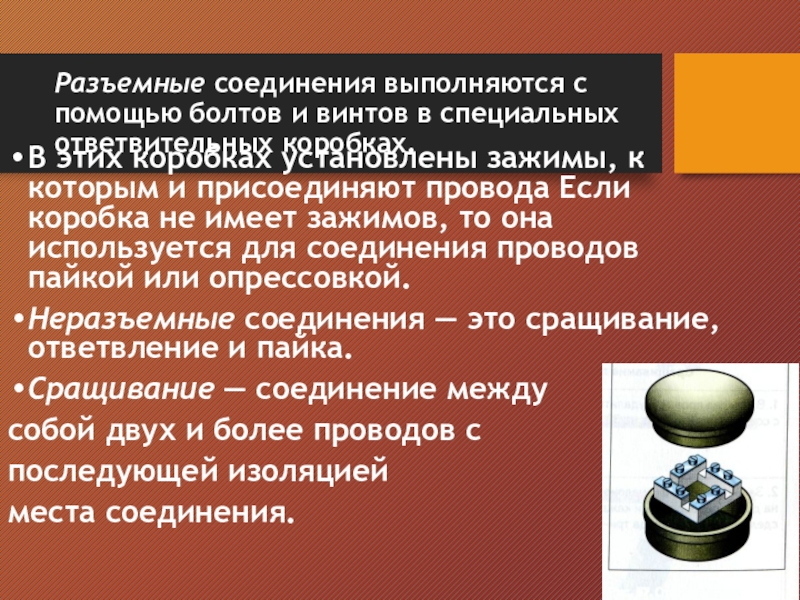

При этом различают разъемные и неразъемные соединения проводов.

коробках.

В этих коробках установлены зажимы, к которым и присоединяют провода Если коробка не имеет зажимов, то она используется для соединения проводов пайкой или опрессовкой.
Неразъемные соединения — это сращивание, ответвление и пайка.

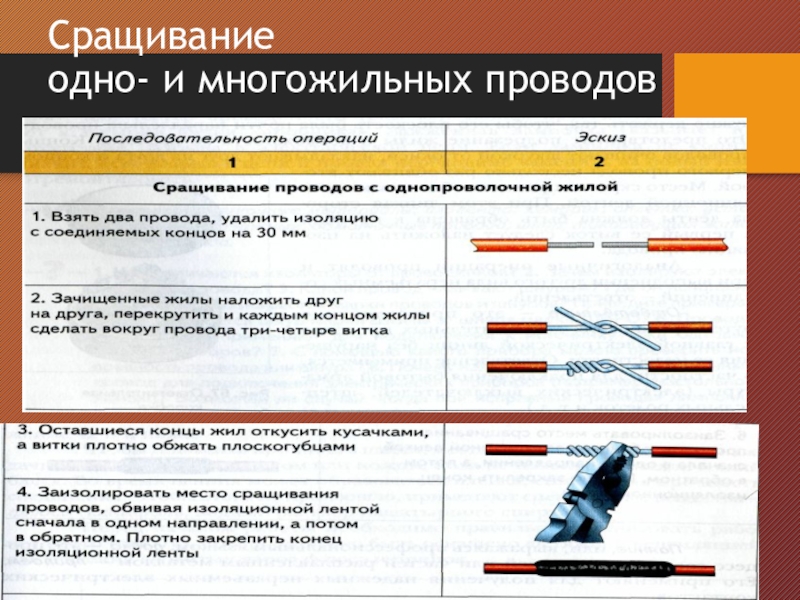

Сращивание — соединение между
собой двух и более проводов с
последующей изоляцией
места соединения.

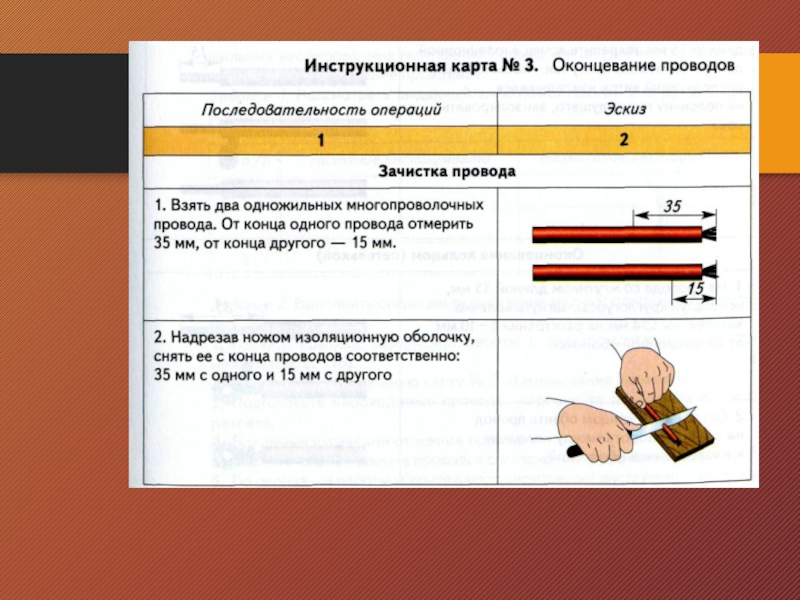

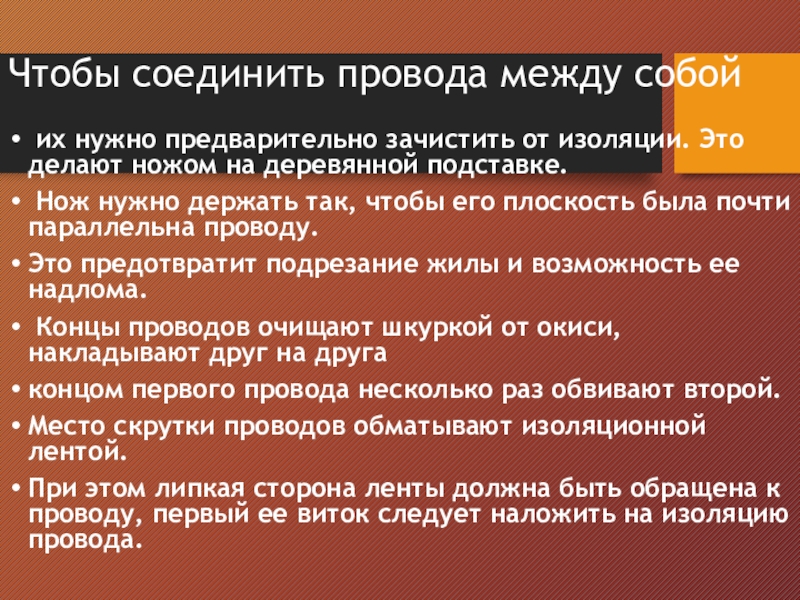

Это делают ножом на деревянной подставке.
Нож нужно держать так, чтобы его плоскость была почти параллельна проводу.
Это предотвратит подрезание жилы и возможность ее надлома.
Концы проводов очищают шкуркой от окиси, накладывают друг на друга
концом первого провода несколько раз обвивают второй.
Место скрутки проводов обматывают изоляционной лентой.
При этом липкая сторона ленты должна быть обращена к проводу, первый ее виток следует наложить на изоляцию провода.

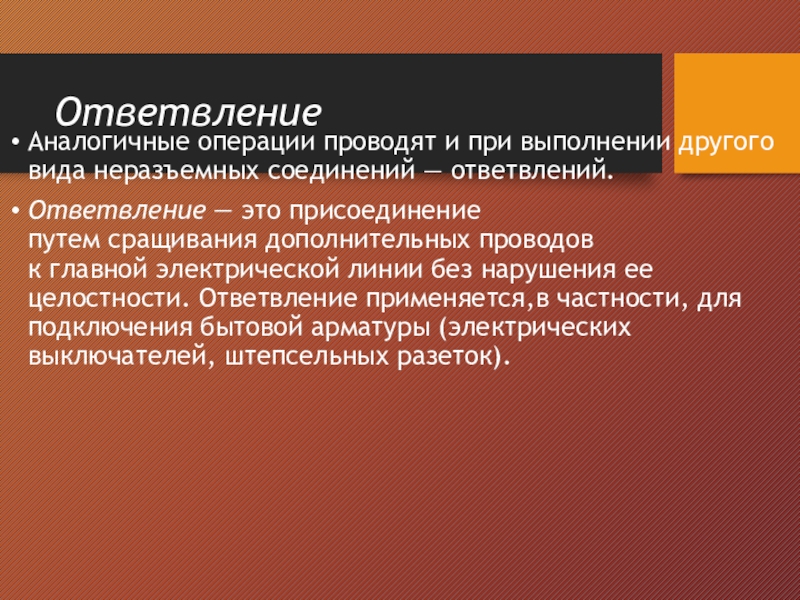

ответвлений.
Ответвление — это присоединение путем сращивания дополнительных проводов к главной электрической линии без нарушения ее целостности. Ответвление применяется,в частности, для подключения бытовой арматуры (электрических выключателей, штепсельных разеток).

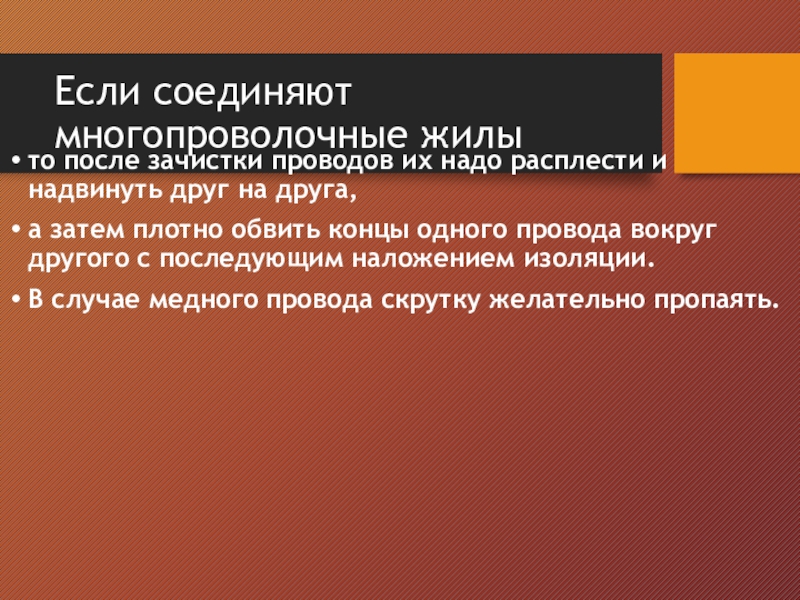

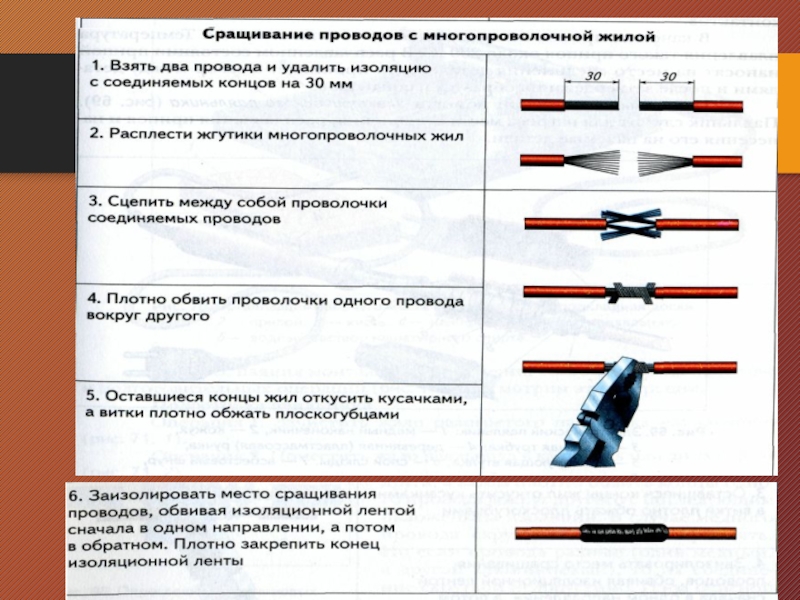

надвинуть друг на друга,
а затем плотно обвить концы одного провода вокруг другого с последующим наложением изоляции.
В случае медного провода скрутку желательно пропаять.

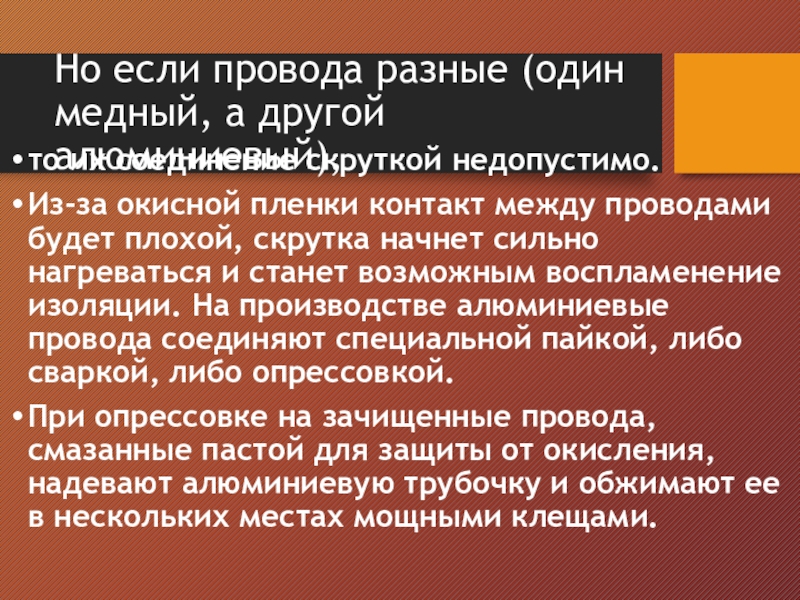

скруткой недопустимо.
Из-за окисной пленки контакт между проводами будет плохой, скрутка начнет сильно нагреваться и станет возможным воспламенение изоляции. На производстве алюминиевые провода соединяют специальной пайкой, либо сваркой, либо опрессовкой.
При опрессовке на зачищенные провода, смазанные пастой для защиты от окисления, надевают алюминиевую трубочку и обжимают ее в нескольких местах мощными клещами.

или частей расплавленным металлом — припоем. Его применяют для получения надежных неразъемных электрических контактов.
В качестве припоя используют сплав свинца с оловом.
Температура плавления такого припоя около 200 °С. В расплавленном состоянии припой наносят на место соединения деталей. Он проникает в зазор между деталями и после затвердевания образует паяный шов.

расплавления припоя и нанесения его на паяемые детали. Каждый паяльник рассчитан на строго определенное напряжение: 220, 127, 42, 36 и 12 В. Прежде чем включить его в сеть, необходимо узнать ее рабочее напряжение.

пока не появится металлический блеск.
Во время паяния может образоваться пленка, снижающая прочность/ соединения.
Чтобы этого не произошло, применяют специальные вещества — флюсы (канифоль, водный раствор нашатырного спирта).
Перед началом работы необходимо правильно организовать рабочее место которое должно быть оснащено вытяжной вентиляцией для удаления ядовитых паров флюса и припоя.

напильником

Операция 2. Поместить жало паяльника в канифоль или другой флюс

Операция 3. Набрать припой на жало паяльника и распределить его тонким слоем по поверхности жала

Операция 5. Покрыть зачищенные поверхности флюсом с помощью подготовленного паяльника

Операция 6. Покрыть зачищенные поверхности тонким слоем припоя с помощью паяльника Эта операция называется лужением.

Операция 8. Взять жалом паяльника небольшое количество припоя, опустить жало в канифоль и немедленно прижать к месту пайки, чтобы металл в месте соединения нагрелся до температуры расплавленного припоя.
После того как место пайки прогреется, по нему распределяют равномерным слоем припой.
Как только припой растечется и покроет место пайки, паяльник удаляют, давая остыть расплавленному припою.
Место пайки не рекомендуется трогать в течение 40 секунд
Оно должно быть блестящим, без наплывов. Нельзя перегревать паяльник — это приводит к быстрому выгоранию флюса и ухудшает свойства припоя.

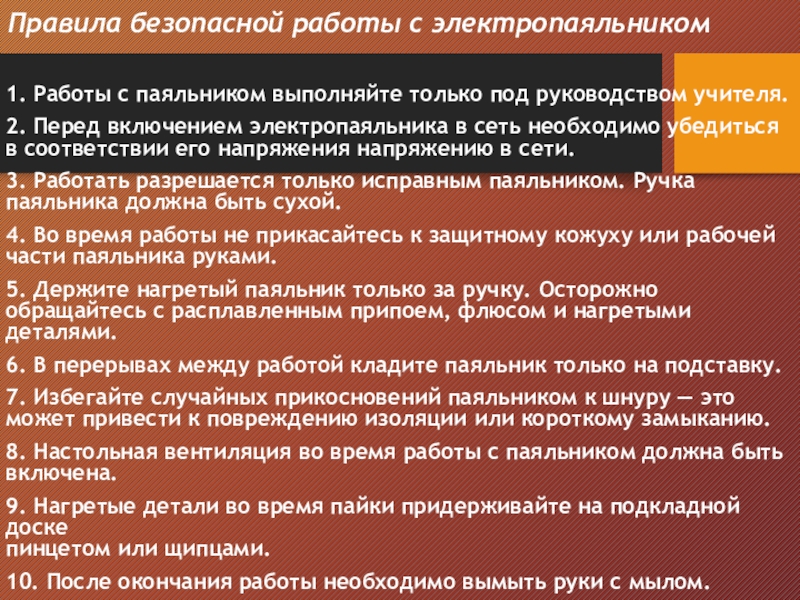

руководством учителя.
2. Перед включением электропаяльника в сеть необходимо убедиться в соответствии его напряжения напряжению в сети.
3. Работать разрешается только исправным паяльником. Ручка паяльника должна быть сухой.
4. Во время работы не прикасайтесь к защитному кожуху или рабочей части паяльника руками.
5. Держите нагретый паяльник только за ручку. Осторожно обращайтесь с расплавленным припоем, флюсом и нагретыми деталями.
6. В перерывах между работой кладите паяльник только на подставку.
7. Избегайте случайных прикосновений паяльником к шнуру — это может привести к повреждению изоляции или короткому замыканию.
8. Настольная вентиляция во время работы с паяльником должна быть включена.
9. Нагретые детали во время пайки придерживайте на подкладной доске пинцетом или щипцами.
10. После окончания работы необходимо вымыть руки с мылом.

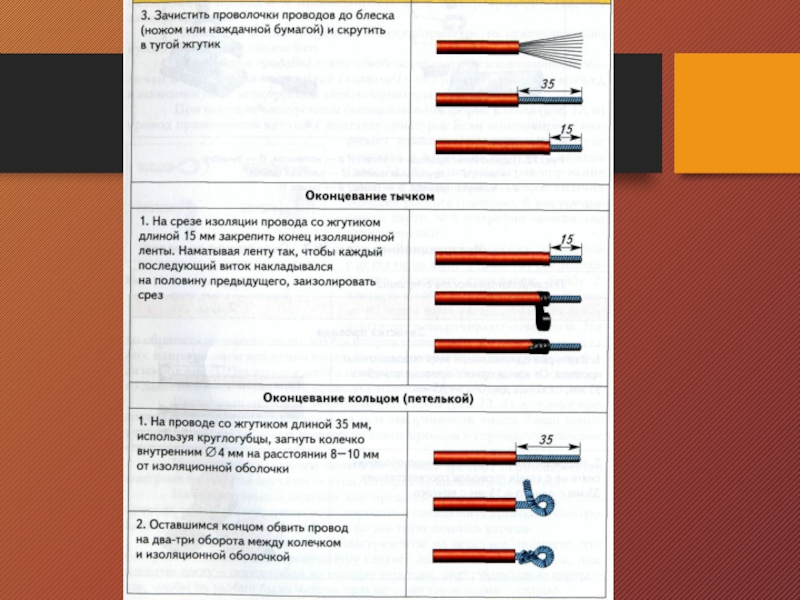

и присоединения их к электроарматуре (зарядка электроарматуры).
Чтобы подсоединить провода к электроарматуре, их предварительно нужно зачистить и оконцевать.

(кольцом) или прямым концом (тычком), в зависимости от конструкции электроарматуры
При монтаже электроцепи оконцованный в форме кольца провод прижимается винтом к контакту арматуры.
Если монтаж предусматривает втыкание провода в отверстие контакта и прижатие его сбоку винтом применяют оконцевание тычком.
Однако первый способ получил большее распространение.

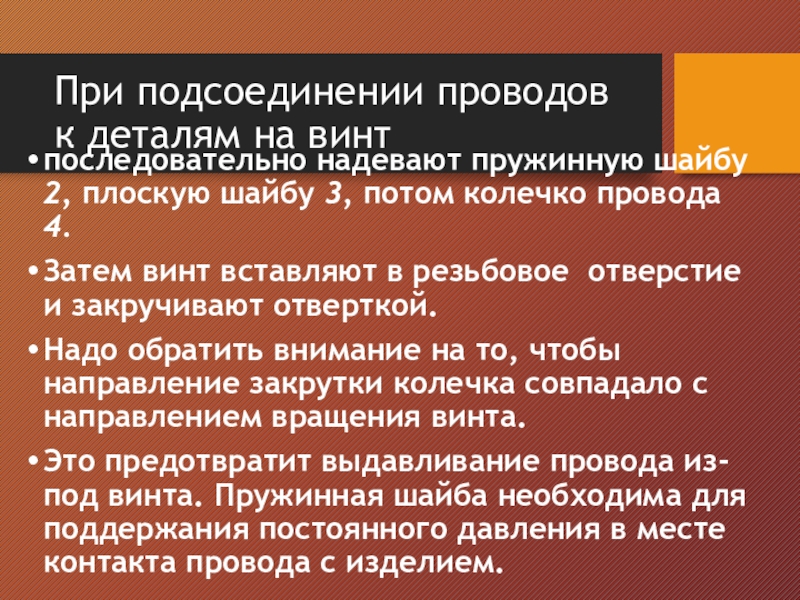

плоскую шайбу 3, потом колечко провода 4.
Затем винт вставляют в резьбовое отверстие и закручивают отверткой.
Надо обратить внимание на то, чтобы направление закрутки колечка совпадало с направлением вращения винта.
Это предотвратит выдавливание провода из-под винта. Пружинная шайба необходима для поддержания постоянного давления в месте контакта провода с изделием.

монтерским ножом.
Снятие изоляционной оболочки и зачистку токоведущей жилы выполнять только на подкладной доске, нож держать наклонно, резать от себя.
Ручки кусачек, плоскогубцев, пассатижей, круглогубцев и щипцов держать в обхват, не закладывая пальцы между ними.
Изоляцию проводов выполнять надежно.
Соединительные винты затягивать туго.
Не работать отверткой на весу.
Не производить подключение электроарматуры на весу.
Включение цепи после сборки производить только с разрешения учителя — в сеть с напряжением не более 42 В.
