Презентация, доклад по технологии на тему Электрические провода

на большие расстояния.

Эта передача осуществляется с
помощью проводов.

провода,
по которому проходит электрический ток, называется
токоведущей жилой. Жилы бывают однопроволочными
и многопроволочными.Их делают из меди и алюминия
– металлов, обладающих хорошей электропроводи-
мостью. Для изготовления особо прочных проводов
применяют стальную проволоку.

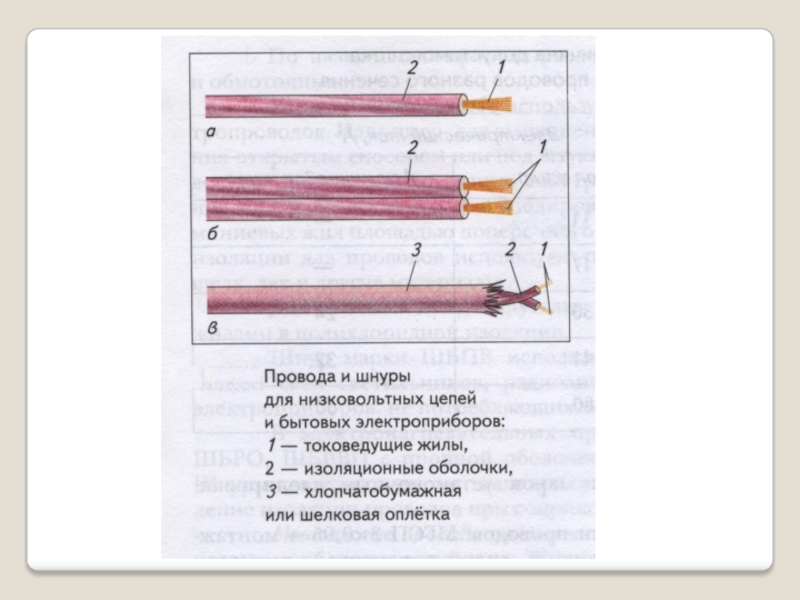

а,б –с однопроволочной жилой; в- с многопроволочной жилой

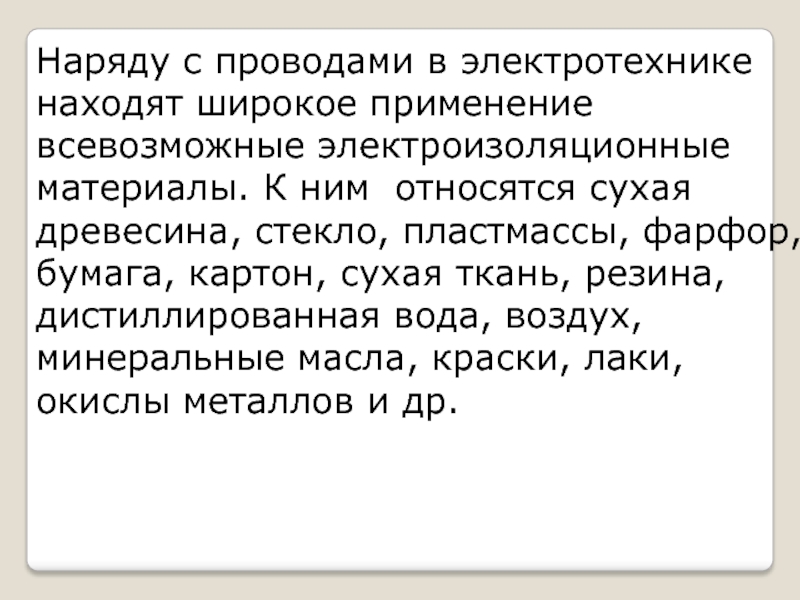

ним относятся сухая
древесина, стекло, пластмассы, фарфор,
бумага, картон, сухая ткань, резина,
дистиллированная вода, воздух,
минеральные масла, краски, лаки,
окислы металлов и др.

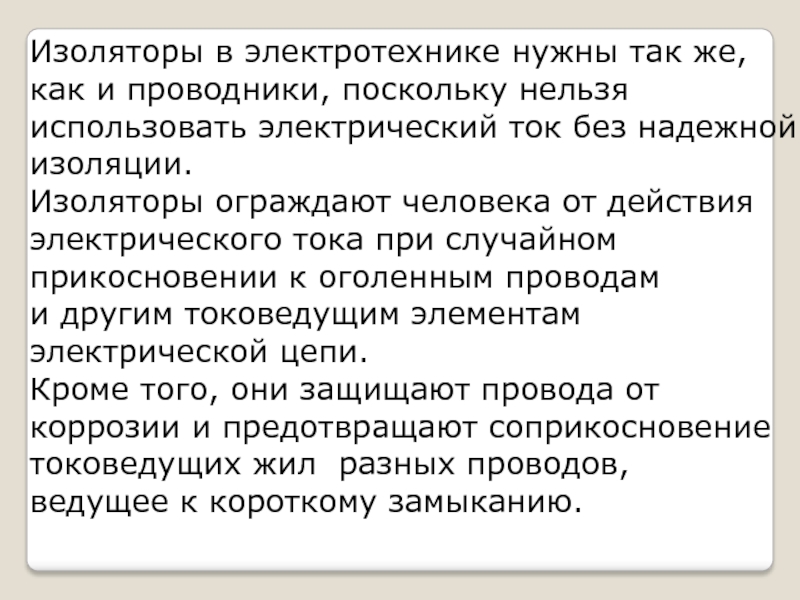

электрический ток без надежной
изоляции.
Изоляторы ограждают человека от действия
электрического тока при случайном
прикосновении к оголенным проводам
и другим токоведущим элементам
электрической цепи.
Кроме того, они защищают провода от
коррозии и предотвращают соприкосновение
токоведущих жил разных проводов,
ведущее к короткому замыканию.

другом и их
оголенных участков используют
изоляционную ленту и
изолирующие трубки – кембрики.

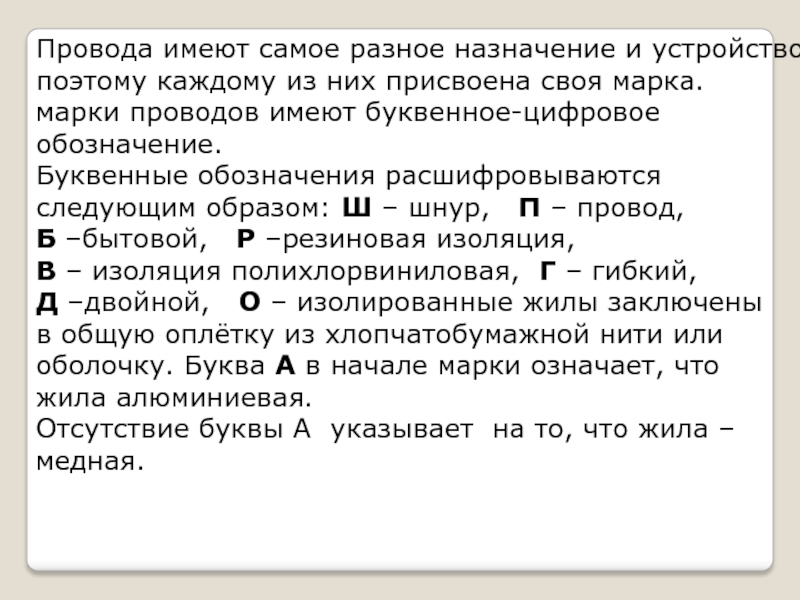

своя марка.
марки проводов имеют буквенное-цифровое
обозначение.
Буквенные обозначения расшифровываются
следующим образом: Ш – шнур, П – провод,
Б –бытовой, Р –резиновая изоляция,
В – изоляция полихлорвиниловая, Г – гибкий,
Д –двойной, О – изолированные жилы заключены
в общую оплётку из хлопчатобумажной нити или
оболочку. Буква А в начале марки означает, что
жила алюминиевая.
Отсутствие буквы А указывает на то, что жила –
медная.

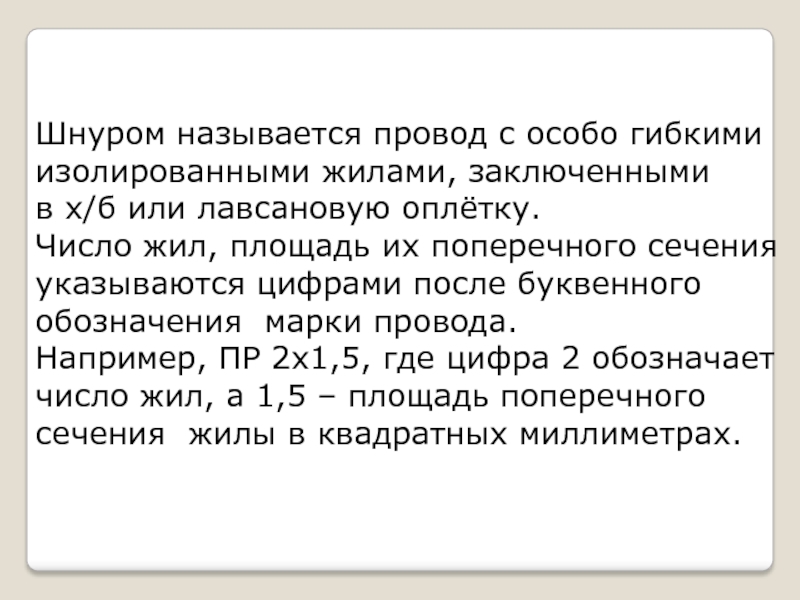

или лавсановую оплётку.
Число жил, площадь их поперечного сечения
указываются цифрами после буквенного
обозначения марки провода.
Например, ПР 2х1,5, где цифра 2 обозначает
число жил, а 1,5 – площадь поперечного
сечения жилы в квадратных миллиметрах.

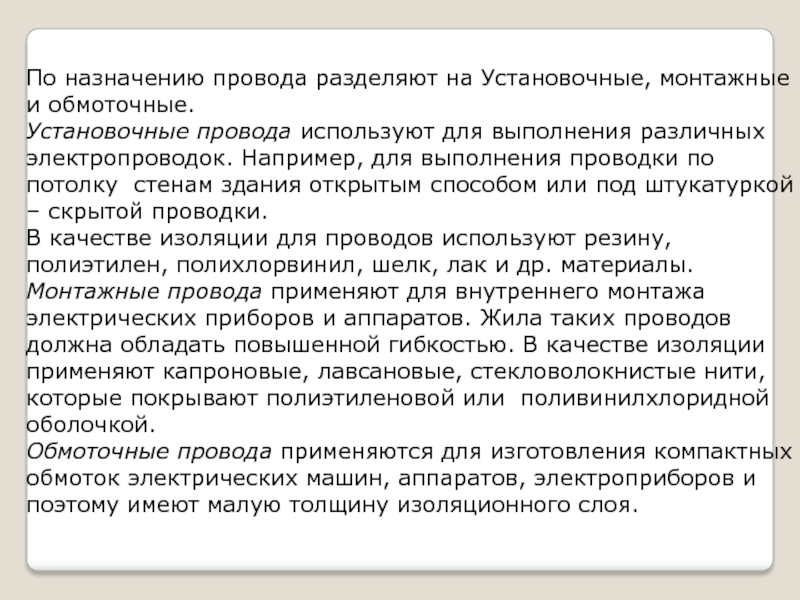

для выполнения различных
электропроводок. Например, для выполнения проводки по
потолку стенам здания открытым способом или под штукатуркой
– скрытой проводки.
В качестве изоляции для проводов используют резину,
полиэтилен, полихлорвинил, шелк, лак и др. материалы.
Монтажные провода применяют для внутреннего монтажа
электрических приборов и аппаратов. Жила таких проводов
должна обладать повышенной гибкостью. В качестве изоляции
применяют капроновые, лавсановые, стекловолокнистые нити,
которые покрывают полиэтиленовой или поливинилхлоридной
оболочкой.
Обмоточные провода применяются для изготовления компактных
обмоток электрических машин, аппаратов, электроприборов и
поэтому имеют малую толщину изоляционного слоя.

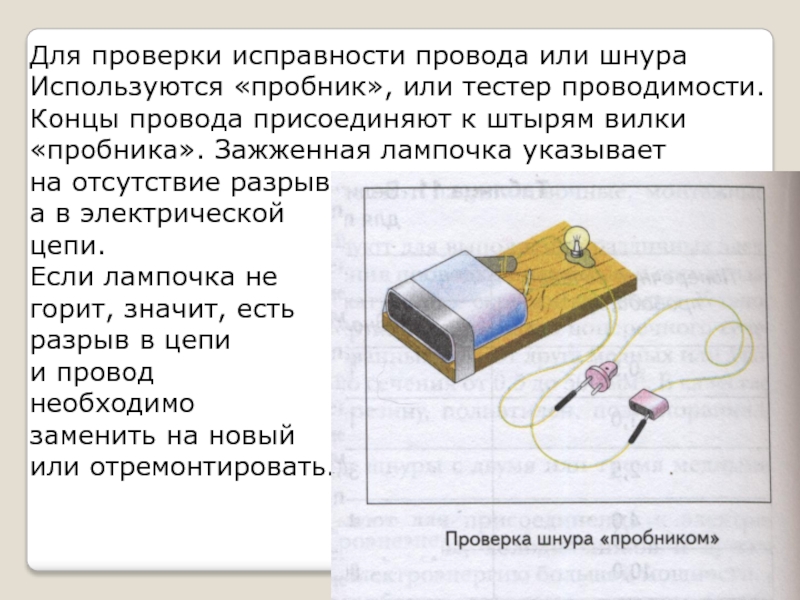

Концы провода присоединяют к штырям вилки
«пробника». Зажженная лампочка указывает
на отсутствие разрыв
а в электрической
цепи.
Если лампочка не
горит, значит, есть
разрыв в цепи
и провод
необходимо
заменить на новый
или отремонтировать.

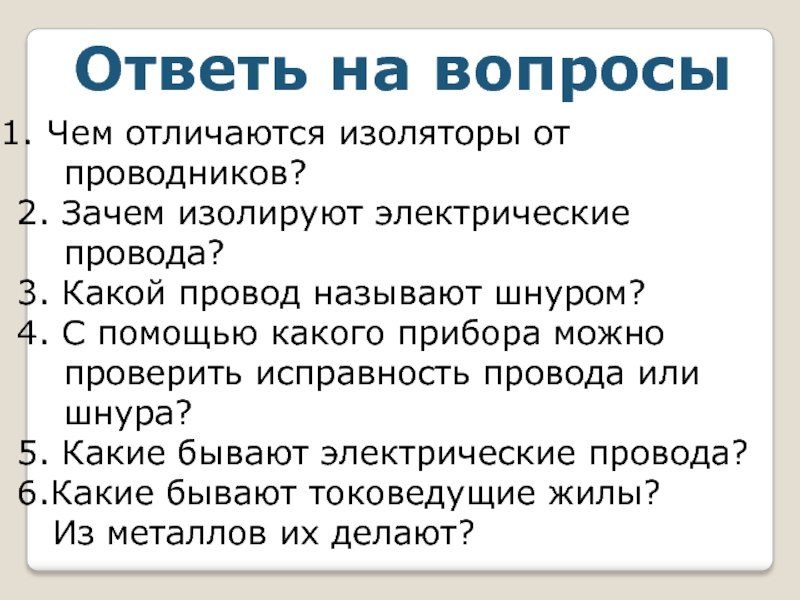

электрические
провода?
3. Какой провод называют шнуром?
4. С помощью какого прибора можно
проверить исправность провода или
шнура?
5. Какие бывают электрические провода?
6.Какие бывают токоведущие жилы?
Из металлов их делают?

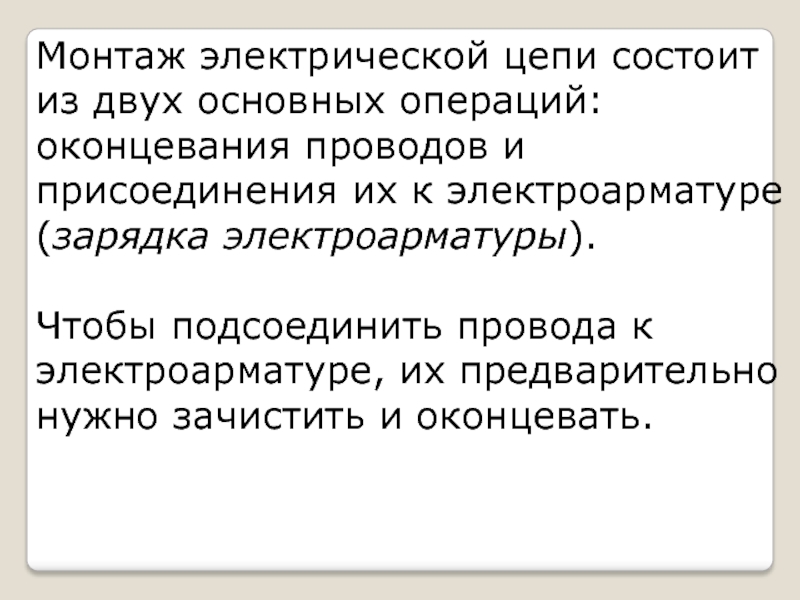

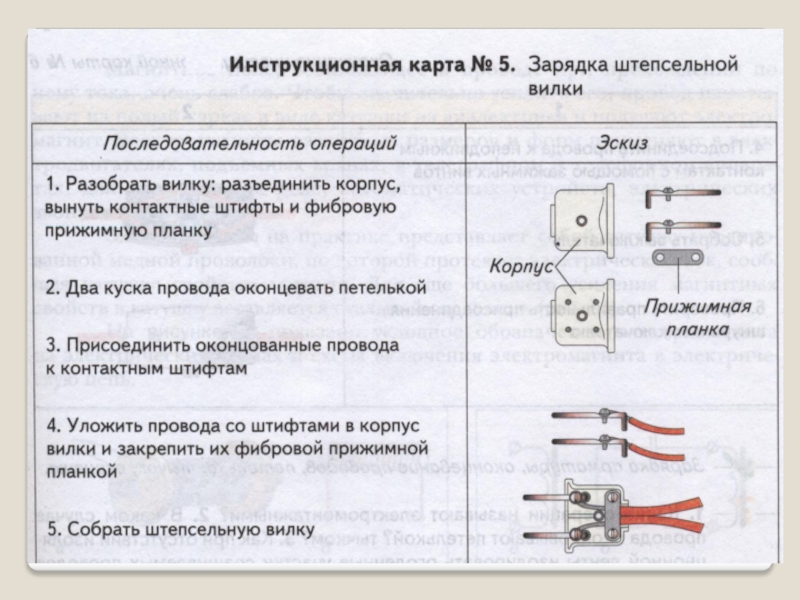

к электроарматуре
(зарядка электроарматуры).

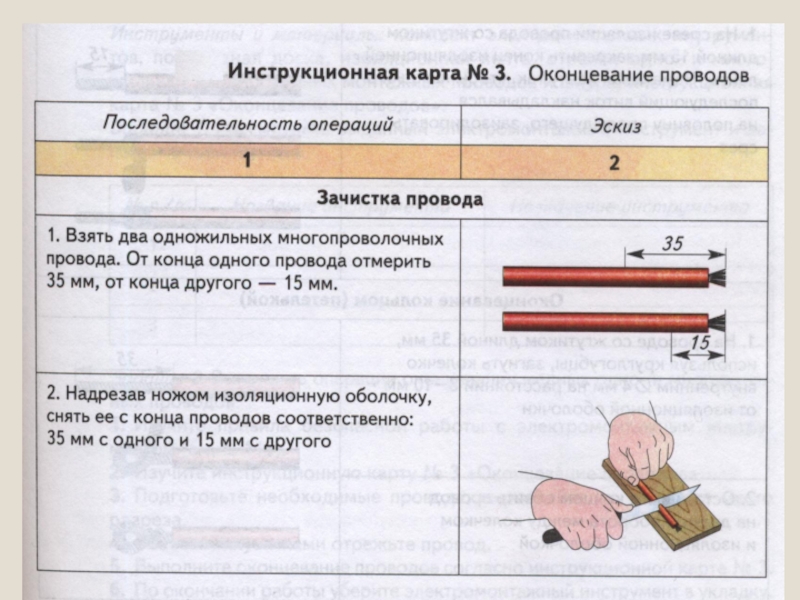

Чтобы подсоединить провода к
электроарматуре, их предварительно
нужно зачистить и оконцевать.

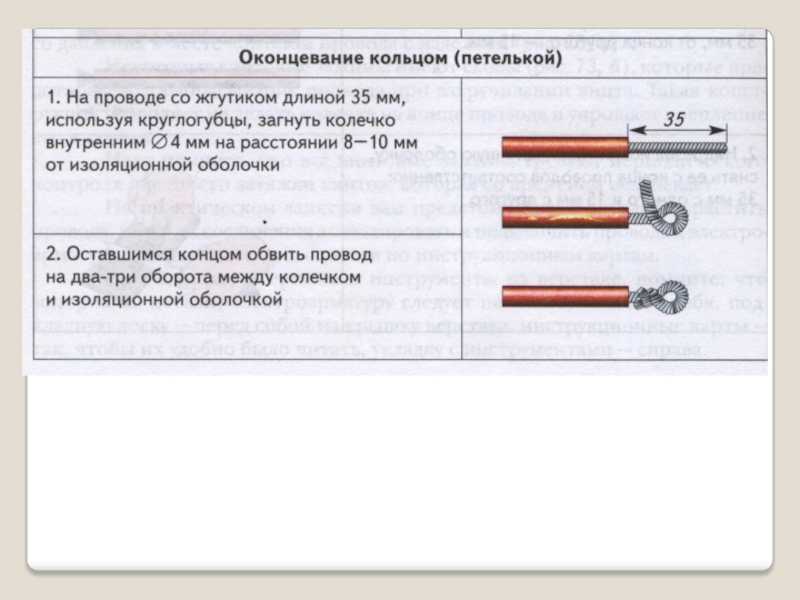

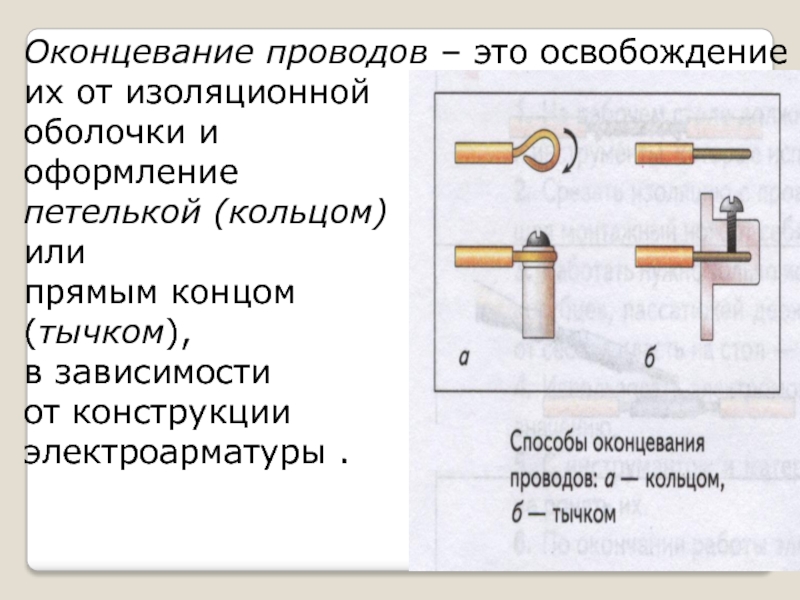

петелькой (кольцом)
или
прямым концом
(тычком),
в зависимости
от конструкции
электроарматуры .

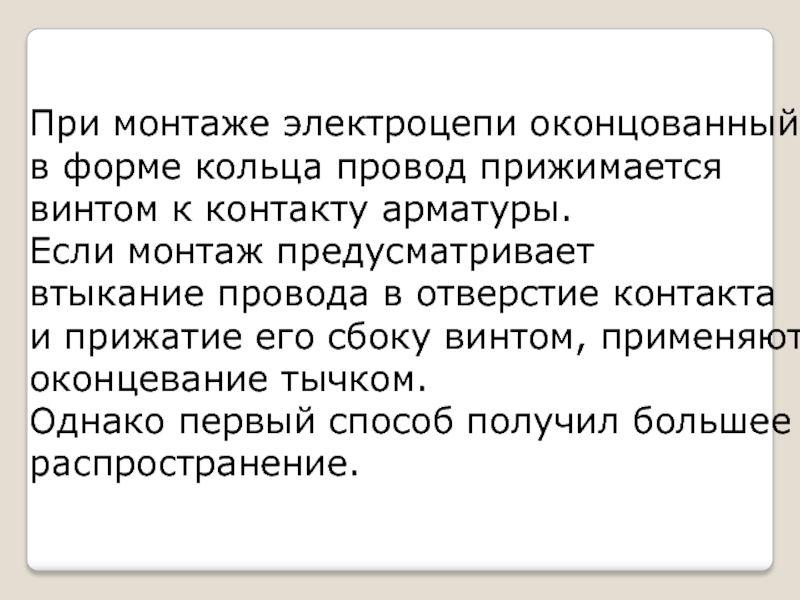

контакту арматуры.

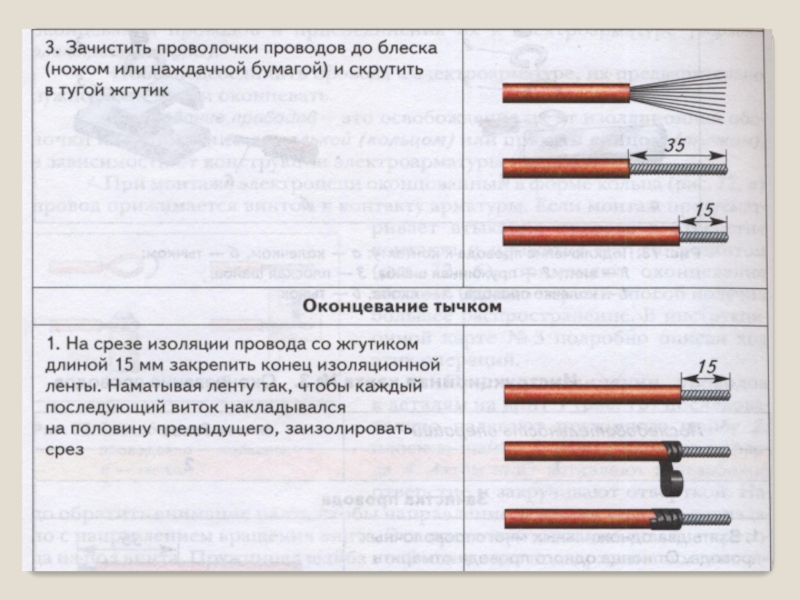

Если монтаж предусматривает
втыкание провода в отверстие контакта
и прижатие его сбоку винтом, применяют
оконцевание тычком.
Однако первый способ получил большее
распространение.

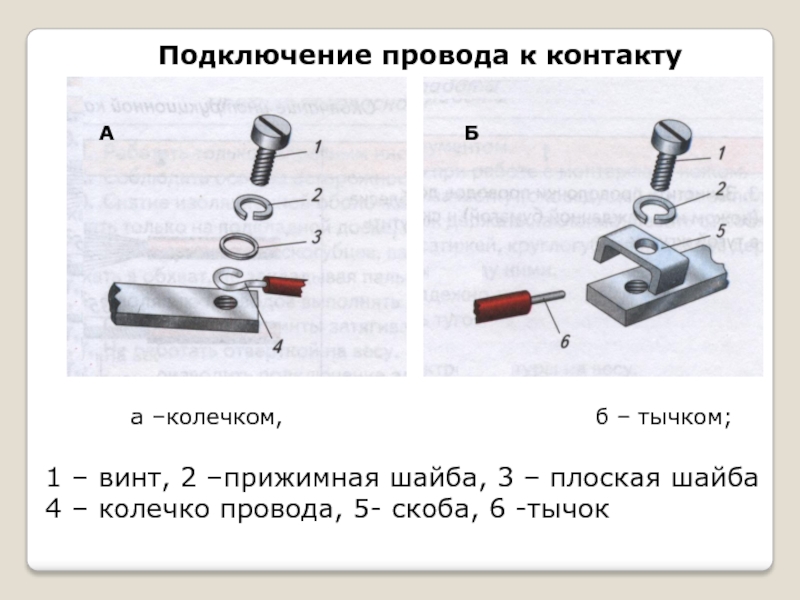

б – тычком;

1 – винт, 2 –прижимная шайба, 3 – плоская шайба
4 – колечко провода, 5- скоба, 6 -тычок

оконцеванные
кольцом (петелькой) провода?
