Презентация, доклад по технологии Модель гидравлической руки экскаватора
Содержание
- 1. Презентация по технологии Модель гидравлической руки экскаватора
- 2. Для того чтобы сделать модель гидравлической руки экскаватора нам
- 3. Оборудование и инструменты:плоскогубцы;
- 4. Разрезаем деревянную рейку на детали следующих размеров:В
- 5. Просверливаем отверстия в заготовке длиной
- 6. Приклеиваем заготовку на 5 см к бруску-подставке
- 7. Приклеиваем 11-ти сантиметровые заготовки к бруску-опоре и заготовке
- 8. Важно! Вставьте брусок между заготовками и крепко
- 9. Сначала приклеиваем центральный зубец. Вставляем на другом
- 10. Остальные зубцы приклеиваем сбоку, выравнивая по центральному.

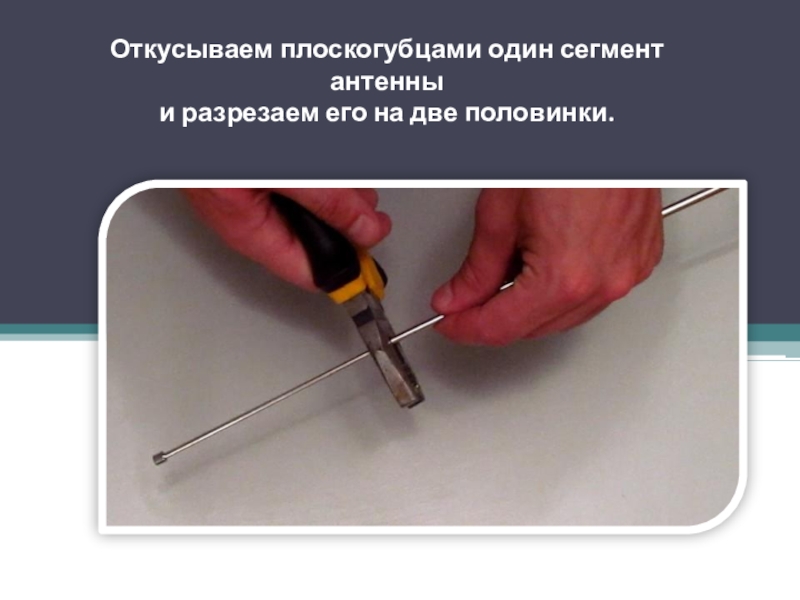

- 11. Откусываем плоскогубцами один сегмент антенны и разрезаем его на две половинки.

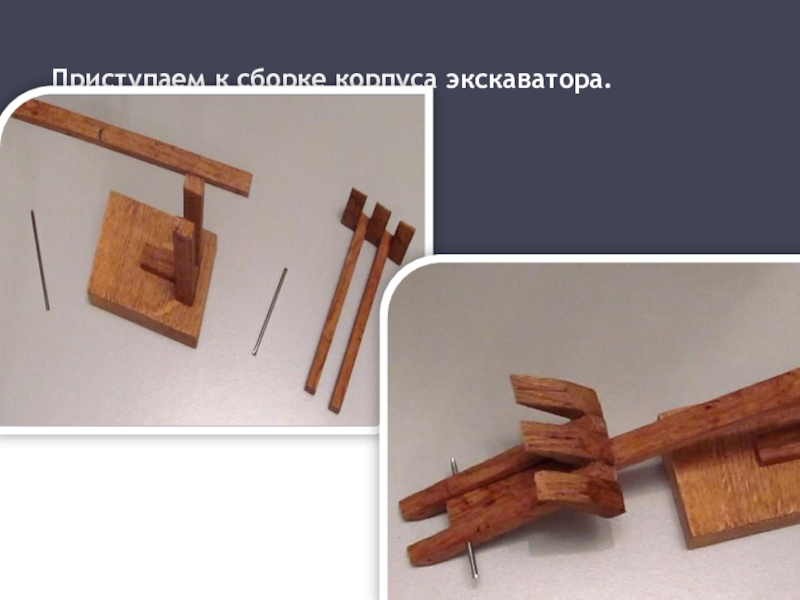

- 12. Приступаем к сборке корпуса экскаватора.
- 13. Заплющиваем плоскогубцами концы трубок, чтобы они не
- 14. Корпус экскаватора готов.

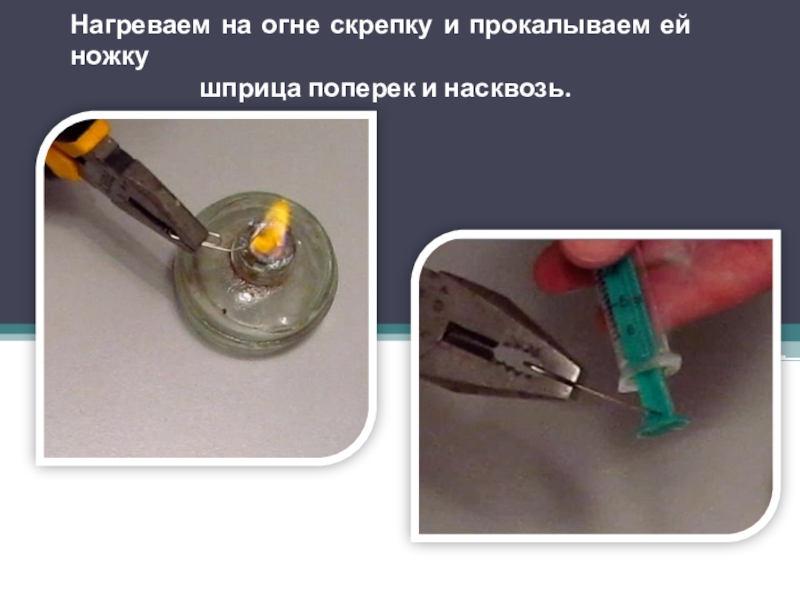

- 15. Нагреваем на огне скрепку и прокалываем ей ножку шприца поперек и насквозь.

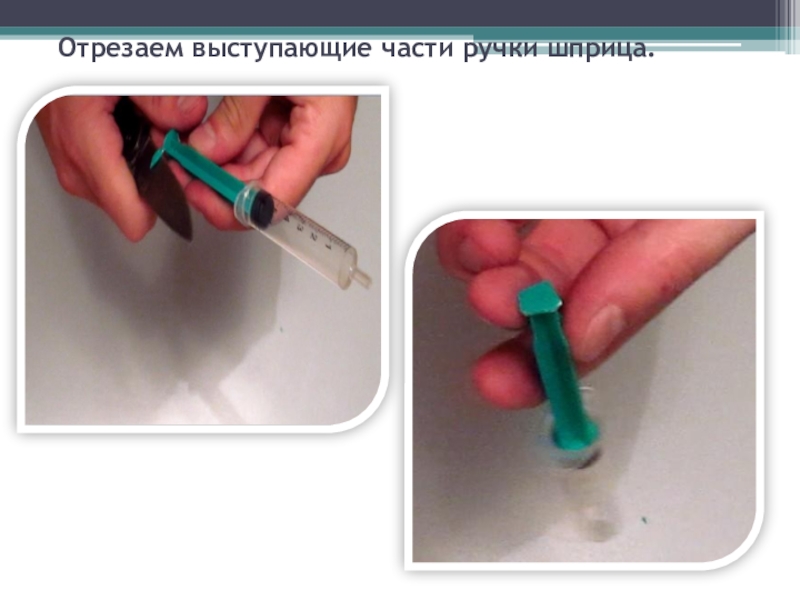

- 16. Отрезаем выступающие части ручки шприца.

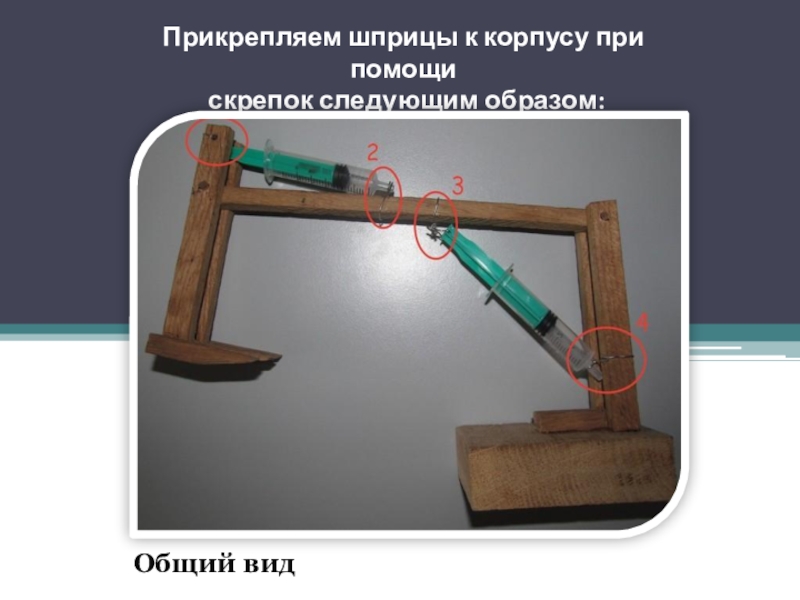

- 17. Общий видПрикрепляем шприцы к корпусу при помощи скрепок следующим образом:
- 18. Крепление №1

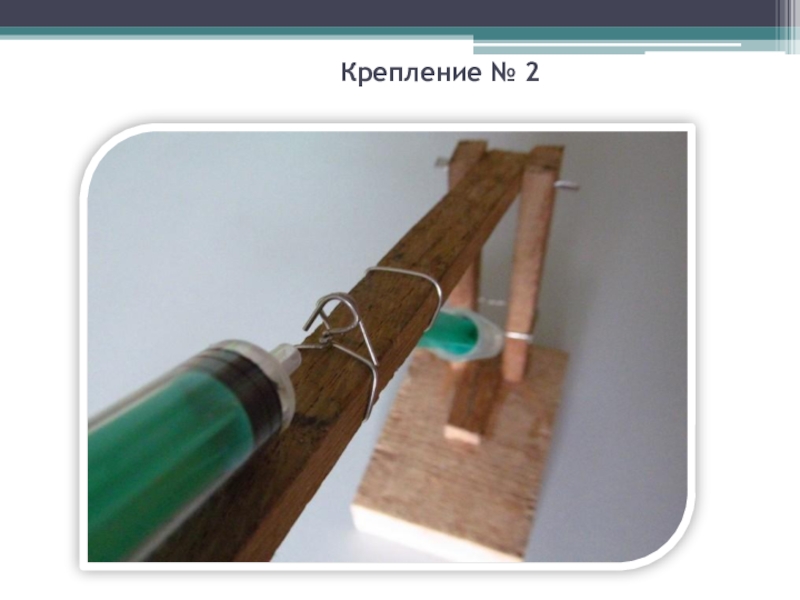

- 19. Крепление № 2

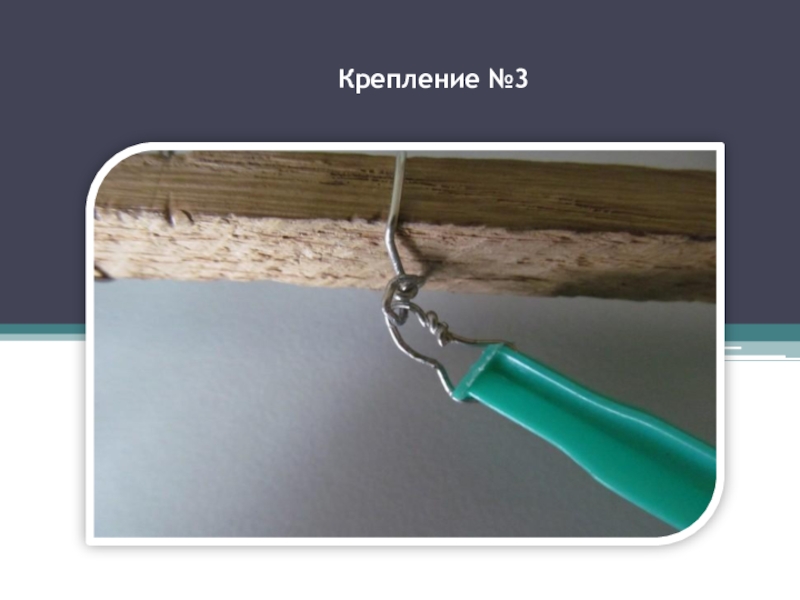

- 20. Крепление №3

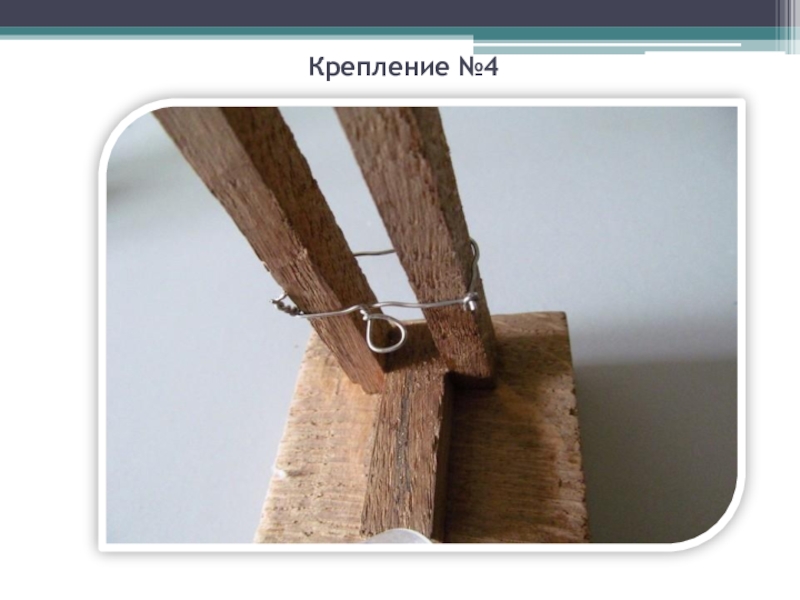

- 21. Крепление №4
- 22. Присоединяем трубки от капельницы к двум оставшимся

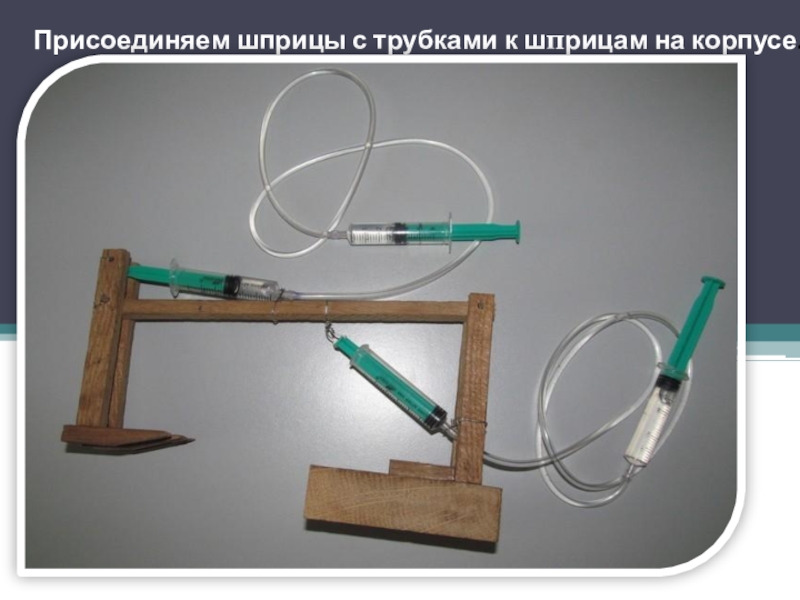

- 23. Присоединяем шприцы с трубками к шприцам на корпусе.
- 24. Гидравлический экскаватор готов! Теперь можно
Для того чтобы сделать модель гидравлической руки экскаватора нам понадобится материалы:4 шприца на 5 мл (10 мл) с резинкой на поршне; трубка от капельницы; скрепки или проволока; телескопическая антенна; деревянная рейка длиной 95 см; деревянный брусок.
Слайд 1Муниципальное автономное учреждение дополнительного образования «Чердынский центр дополнительного образования»
Выполнил педагог
дополнительного
образования :
Брандт Артур Леонидович
Брандт Артур Леонидович

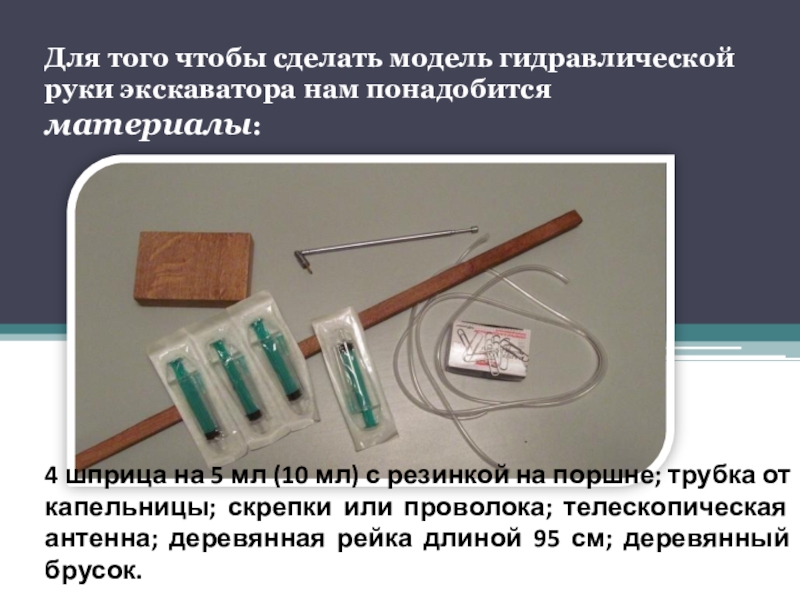

Слайд 2Для того чтобы сделать модель гидравлической руки экскаватора нам понадобится материалы:
4 шприца на
5 мл (10 мл) с резинкой на поршне; трубка от капельницы; скрепки или проволока; телескопическая антенна; деревянная рейка длиной 95 см; деревянный брусок.
Слайд 3

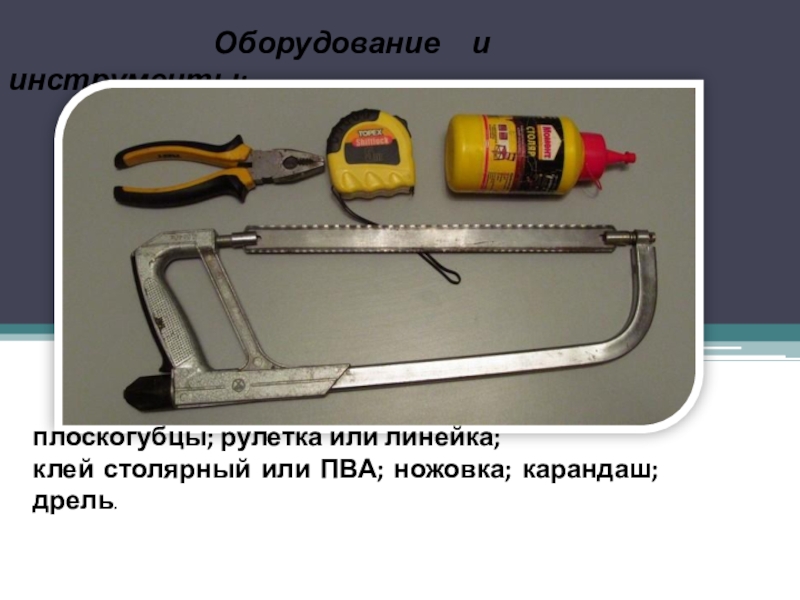

Оборудование и инструменты:
плоскогубцы; рулетка или линейка;
клей
столярный или ПВА; ножовка; карандаш; дрель.
Слайд 4

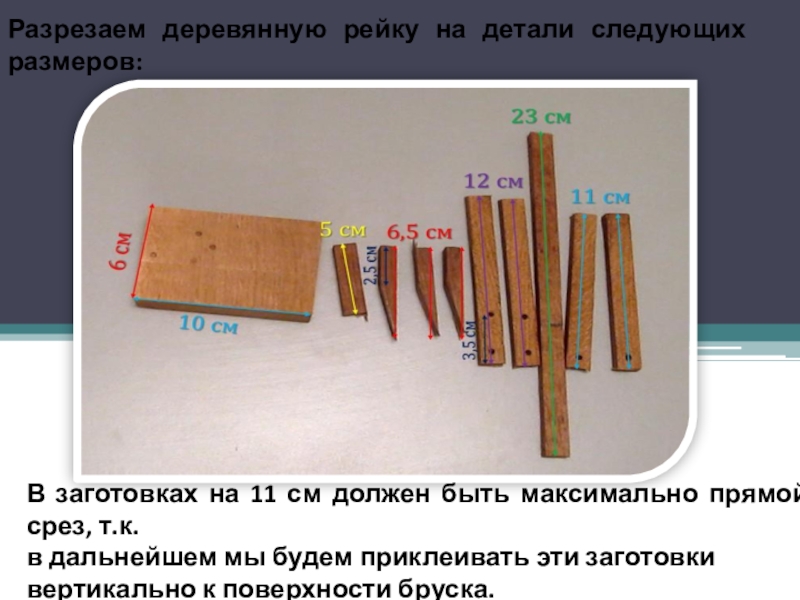

Разрезаем деревянную рейку на детали следующих размеров:
В заготовках на 11 см
должен быть максимально прямой срез, т.к.
в дальнейшем мы будем приклеивать эти заготовки
вертикально к поверхности бруска.
в дальнейшем мы будем приклеивать эти заготовки
вертикально к поверхности бруска.
Слайд 5 Просверливаем отверстия в заготовке длиной 23 см сбоку по краям с
отступом от края не менее 0,5 см
Важно! Данные отверстия должны быть строго под прямым углом к поверхности (т.е. не скошены). Иначе ваша будущая конструкция будет криво сгибаться или заклинивать.

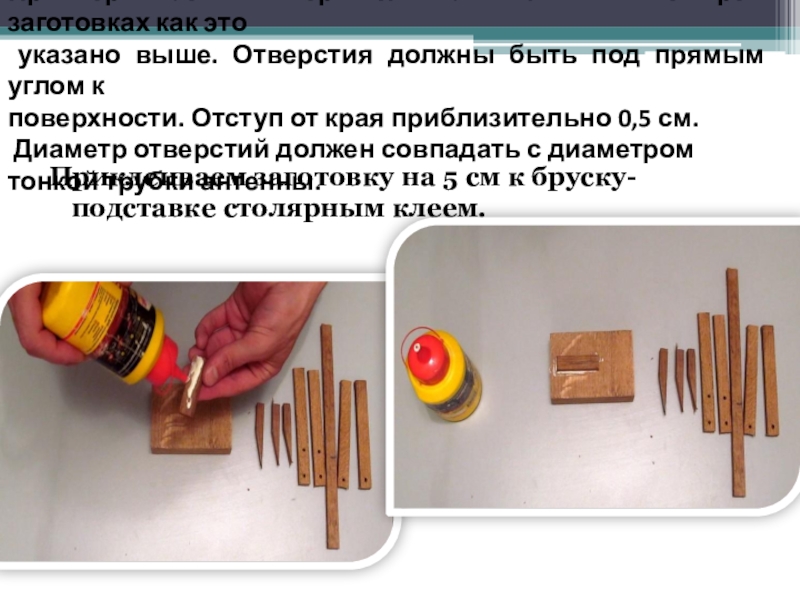

Слайд 6Приклеиваем заготовку на 5 см к бруску-подставке столярным клеем.
Просверливаем отверстия насквозь
в четырех заготовках как это
указано выше. Отверстия должны быть под прямым углом к
поверхности. Отступ от края приблизительно 0,5 см.
Диаметр отверстий должен совпадать с диаметром
тонкой трубки антенны.
указано выше. Отверстия должны быть под прямым углом к
поверхности. Отступ от края приблизительно 0,5 см.
Диаметр отверстий должен совпадать с диаметром
тонкой трубки антенны.

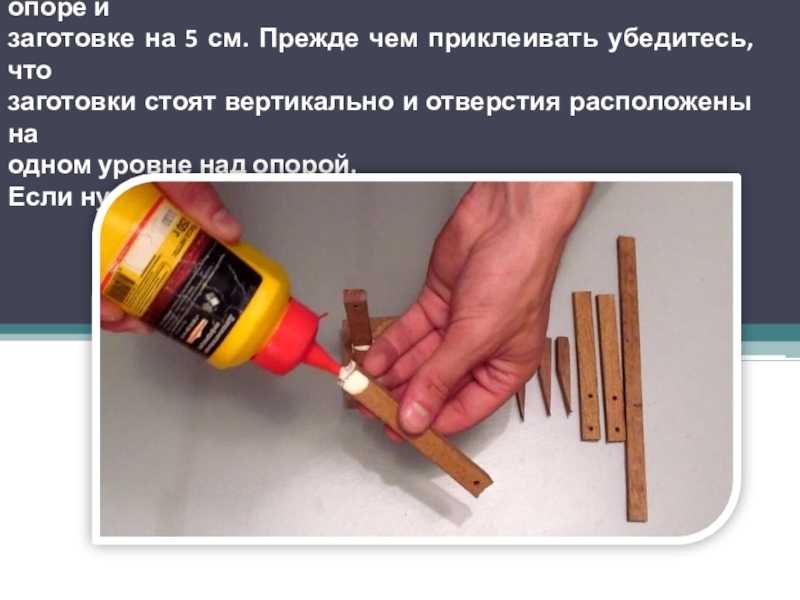

Слайд 7Приклеиваем 11-ти сантиметровые заготовки к бруску-опоре и
заготовке на 5 см. Прежде
чем приклеивать убедитесь, что
заготовки стоят вертикально и отверстия расположены на
одном уровне над опорой.
Если нужно, подточите края наждачной бумагой.
заготовки стоят вертикально и отверстия расположены на
одном уровне над опорой.
Если нужно, подточите края наждачной бумагой.

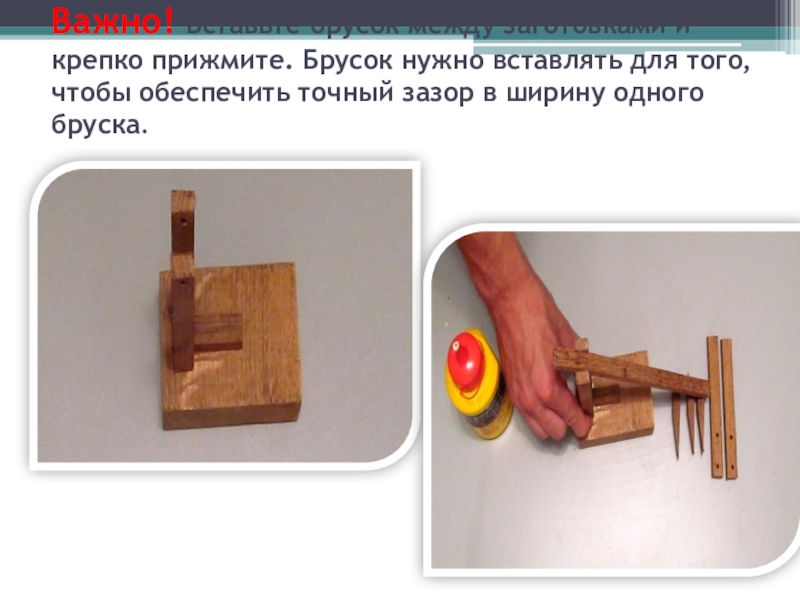

Слайд 8Важно! Вставьте брусок между заготовками и крепко прижмите. Брусок нужно вставлять
для того, чтобы обеспечить точный зазор в ширину одного бруска.

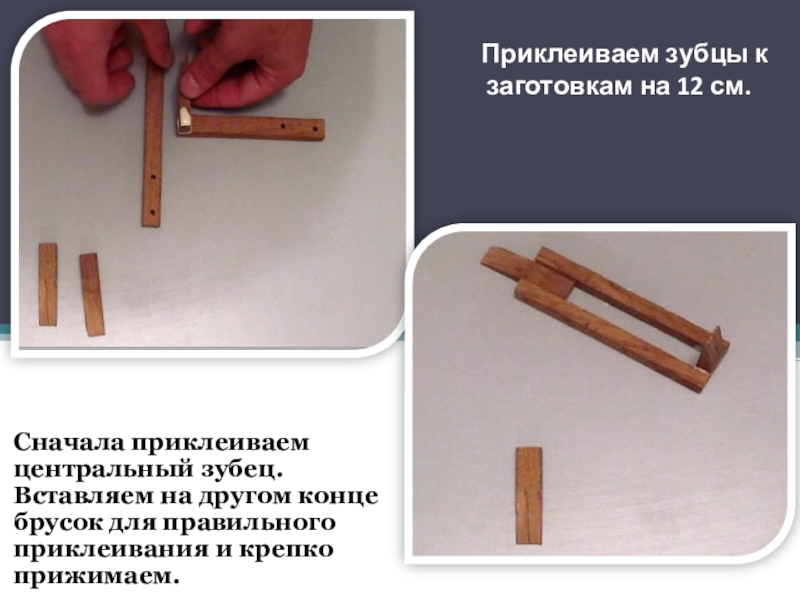

Слайд 9Сначала приклеиваем центральный зубец. Вставляем на другом конце брусок для правильного
приклеивания и крепко прижимаем.
Приклеиваем зубцы к заготовкам на 12 см.
Слайд 13Заплющиваем плоскогубцами концы трубок,
чтобы они не выпадали из отверстий.
Отрезаем
лишнее ножницами или откусываем плоскогубцами.

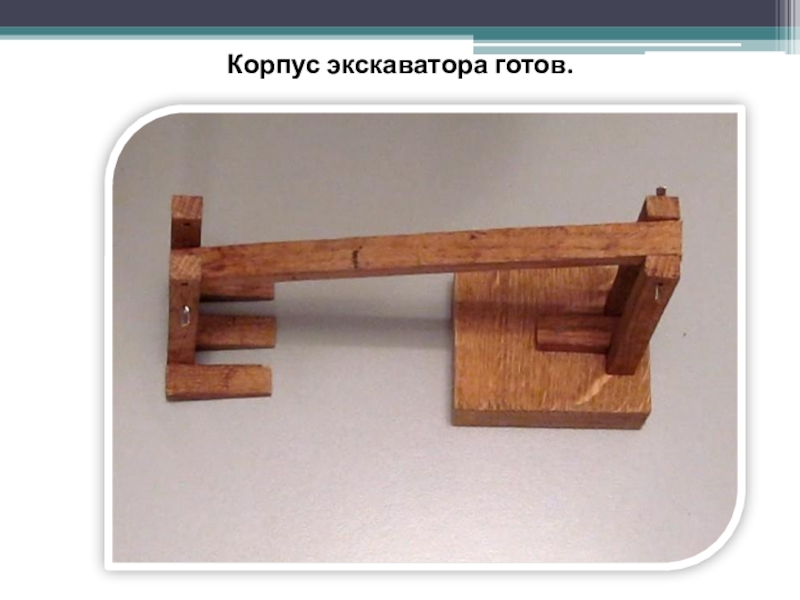

Корпус экскаватора готов.
Слайд 22Присоединяем трубки от капельницы к двум оставшимся
шприцам и заполняем их
водой полностью
(без воздушных пузырьков).
(без воздушных пузырьков).
Сделать это достаточно просто. Нужно вынуть поршень из шприца и
наливать воду в него до тех пор, пока все пузырьки воздуха не выйдут.
Затем зажать трубку пальцем и вставить поршень обратно.

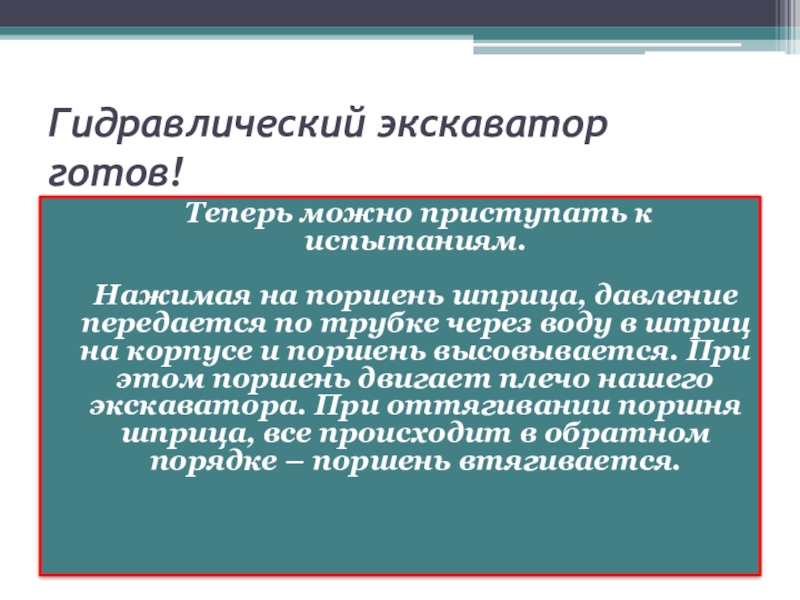

Слайд 24Гидравлический экскаватор готов!
Теперь можно приступать к испытаниям.
Нажимая на
поршень шприца, давление передается по трубке через воду в шприц на корпусе и поршень высовывается. При этом поршень двигает плечо нашего экскаватора. При оттягивании поршня шприца, все происходит в обратном порядке – поршень втягивается.
