Презентация, доклад по технологии Классификация сталей термическая обработка
Содержание
- 1. Презентация по технологии Классификация сталей термическая обработка
- 2. Плавка стали
- 3. Слайд 3
- 4. стальуглеродистаялегированнаяСТАЛЬ- ЭТО СПЛАВ ЖЕЛЕЗА С УГЛЕРОДОМ И ДРУГИМИ ХИМИЧЕСКИМИ ЭЛЕМЕНТАМИПо применению стали делятся конструкционнаяинструментальная
- 5. Углеродистая сталь в зависимости от содержания в ней углерода подразделяется: - на обыкновенную - качественную- инструментальную
- 6. Сталь обыкновенного качества обозначается
- 7. Качественная стальобозначается двумя цифрами 05, 08, 10,
- 8. Инструментальная стальОбозначается У10, У11….обладает большой прочностью и
- 9. Легированная сталь Отличается от углеродистой тем,
- 10. Легированные стали различают по цели: на конструкционные, предназначенные для изготовления пружин, рессор...
- 11. инструментальные, предназначенные для изготовления фрез, плашек, метчиков, свёрл и пр.
- 12. Для изменения свойств сталей применяется термообработка Термообработка-
- 13. закалка - это нагрев металла

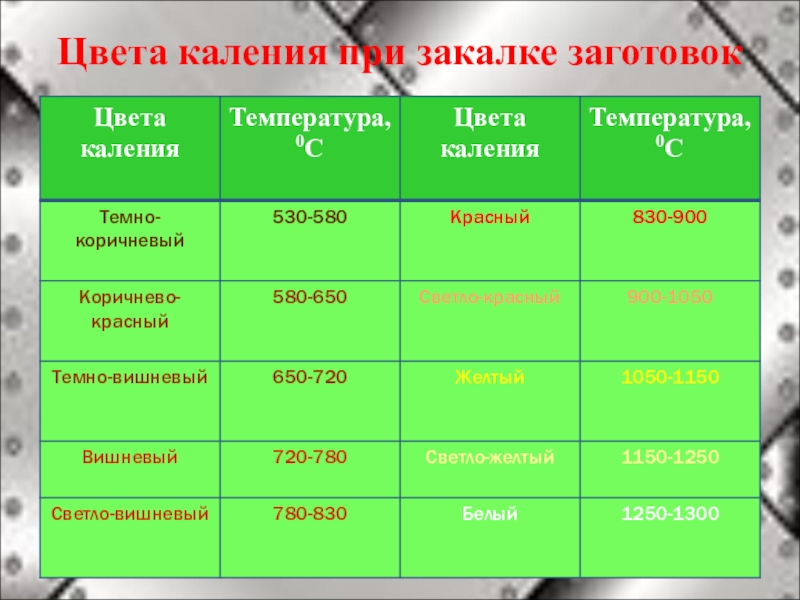

- 14. Цвета каления при закалке заготовок
- 15. отпуск -это нагрев металла до 400-500
- 16. отжиг - это нагрев до определённой температуры,
- 17. прокатНа металлургических заводах отливкам металла придают определенную
- 18. На предприятиях термическую обработку материалов выполняют рабочие-термисты
- 19. металлургические заводы
- 20. Спасибо за внимание!
- 21. Слайд 21

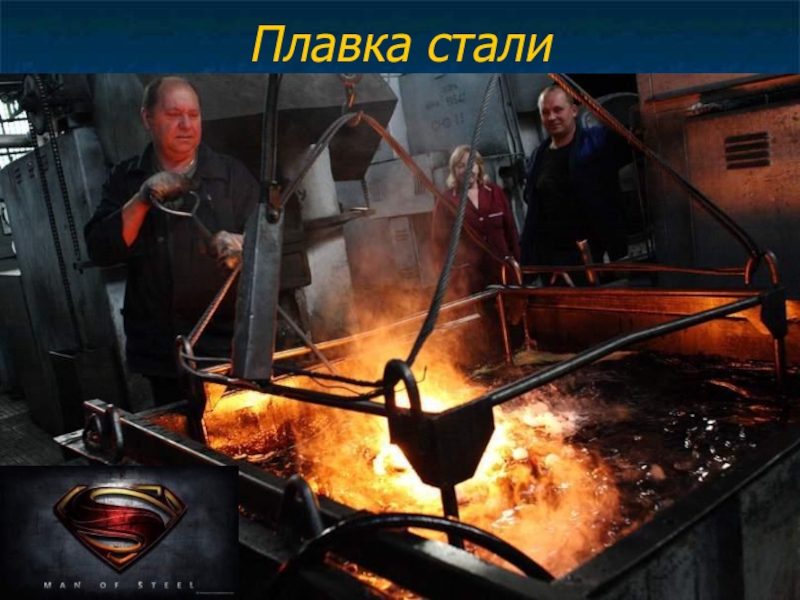

Плавка стали
Слайд 1Классификация сталей.
Термическая обработка сталей
Разработал учитель технологии Вишневский АС

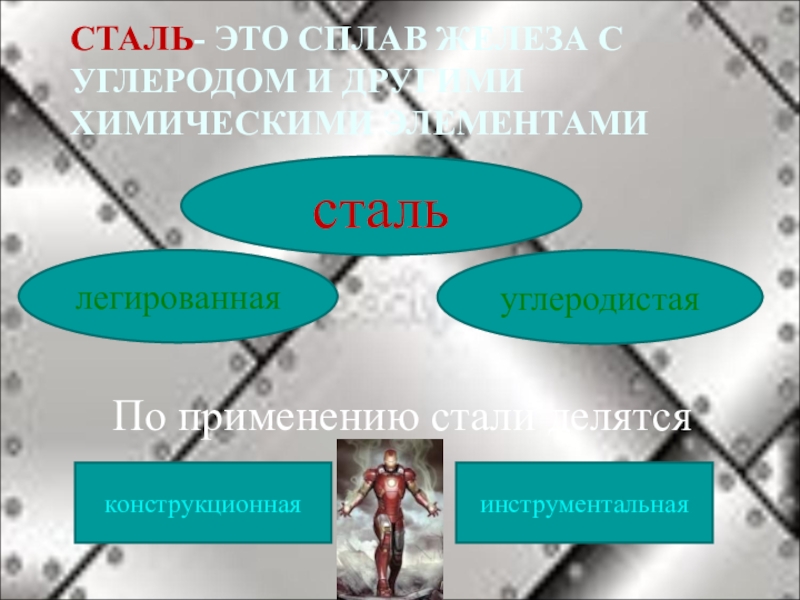

Слайд 4сталь
углеродистая
легированная
СТАЛЬ- ЭТО СПЛАВ ЖЕЛЕЗА С УГЛЕРОДОМ И ДРУГИМИ ХИМИЧЕСКИМИ ЭЛЕМЕНТАМИ
По применению
стали делятся
конструкционная
инструментальная
Слайд 5Углеродистая сталь в зависимости от содержания в ней углерода подразделяется:
- на
обыкновенную
- качественную
- инструментальную
- качественную
- инструментальную

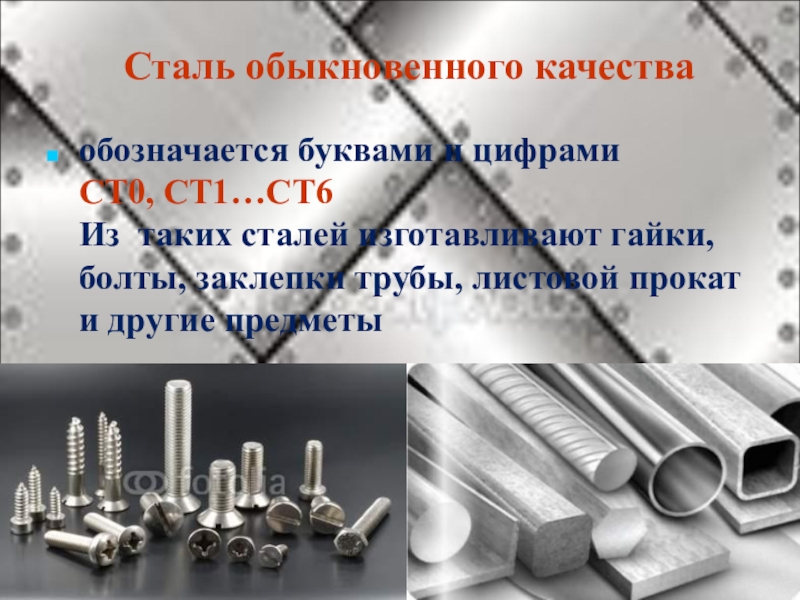

Слайд 6
Сталь обыкновенного качества
обозначается буквами и цифрами
СТ0, СТ1…СТ6
Из
таких сталей изготавливают гайки, болты, заклепки трубы, листовой прокат и другие предметы
Слайд 7Качественная сталь
обозначается двумя цифрами
05, 08, 10, 20 …
Цифры показывают
содержания углерода в сотых долях процента.
Из таких сталей изготавливают зубчатые колеса, валы, оси, шкивы и другие детали
Из таких сталей изготавливают зубчатые колеса, валы, оси, шкивы и другие детали

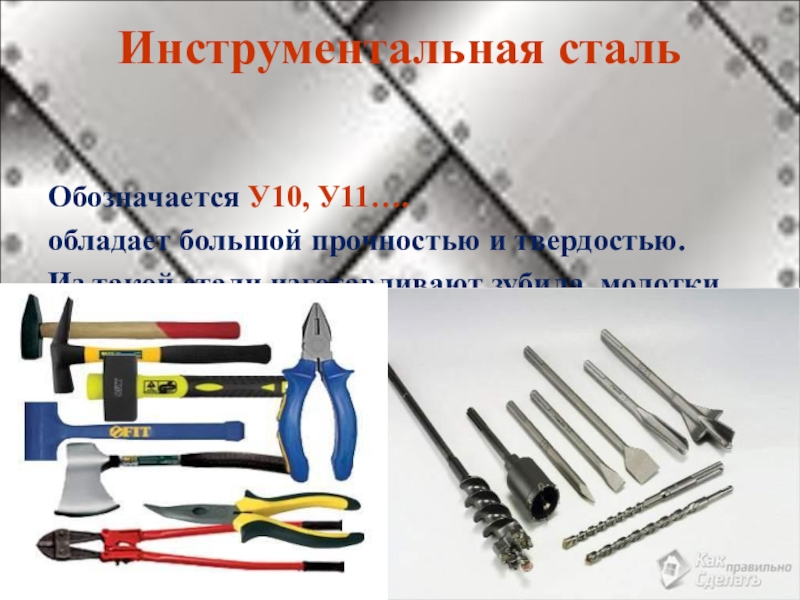

Слайд 8Инструментальная сталь
Обозначается У10, У11….
обладает большой прочностью и твердостью.
Из такой стали изготавливают
зубила, молотки, ножницы по металлу, напильники.

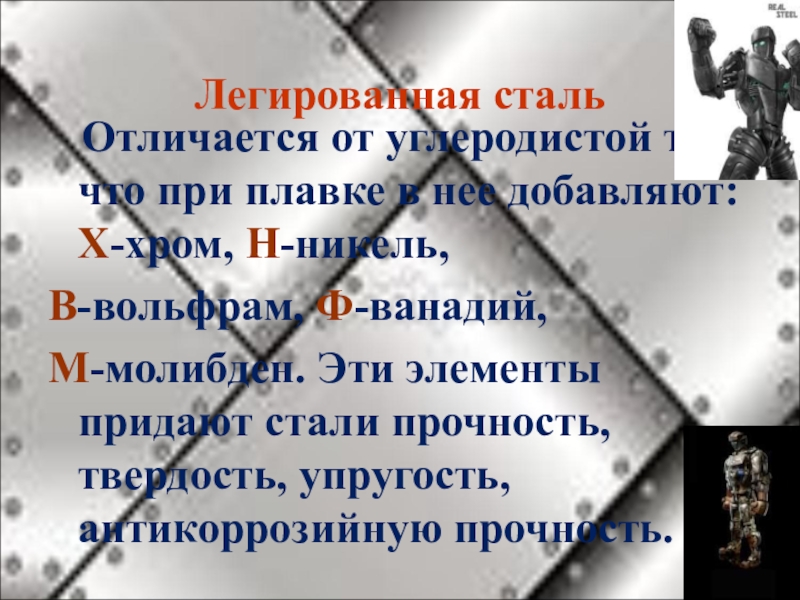

Слайд 9Легированная сталь
Отличается от углеродистой тем, что при плавке в
нее добавляют: Х-хром, Н-никель,
В-вольфрам, Ф-ванадий,
М-молибден. Эти элементы придают стали прочность, твердость, упругость, антикоррозийную прочность.
В-вольфрам, Ф-ванадий,
М-молибден. Эти элементы придают стали прочность, твердость, упругость, антикоррозийную прочность.

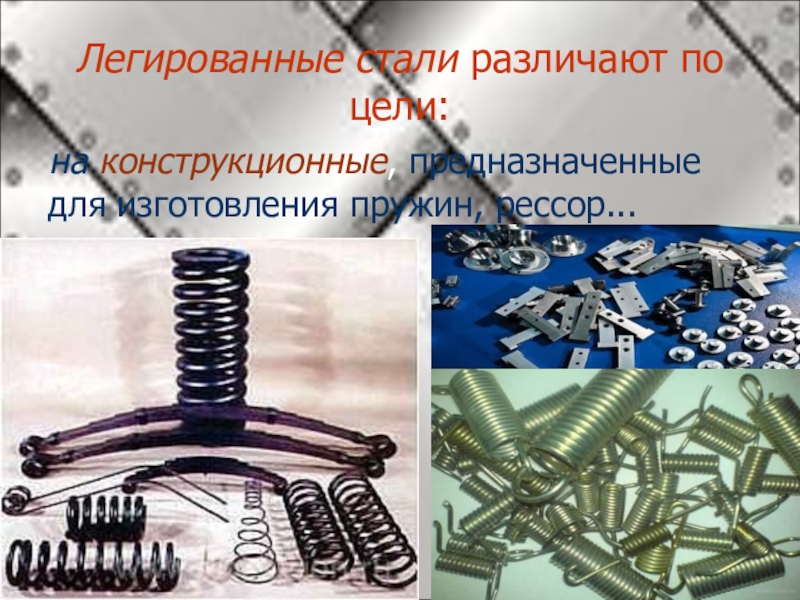

Слайд 10Легированные стали различают по цели:
на конструкционные, предназначенные для изготовления пружин, рессор...

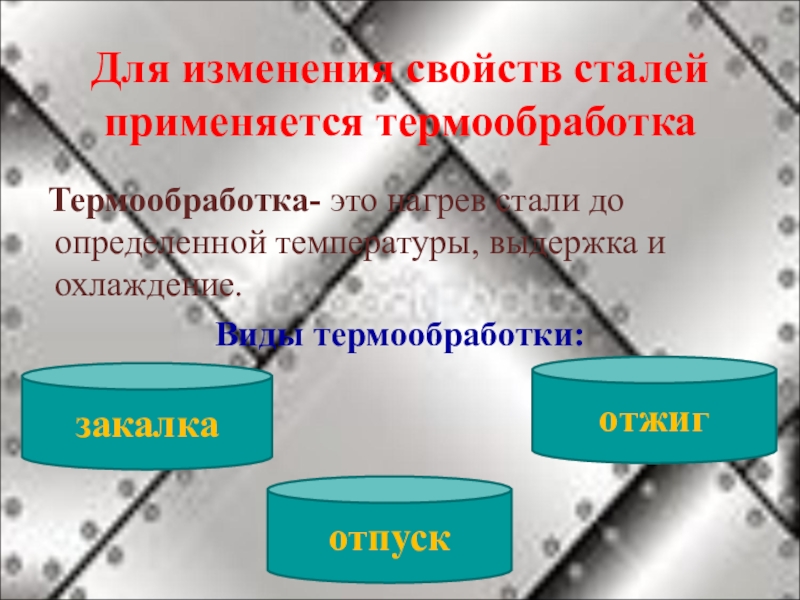

Слайд 12Для изменения свойств сталей применяется термообработка
Термообработка- это нагрев стали до
определенной температуры, выдержка и охлаждение.
Виды термообработки:
Виды термообработки:
отпуск
закалка
отжиг

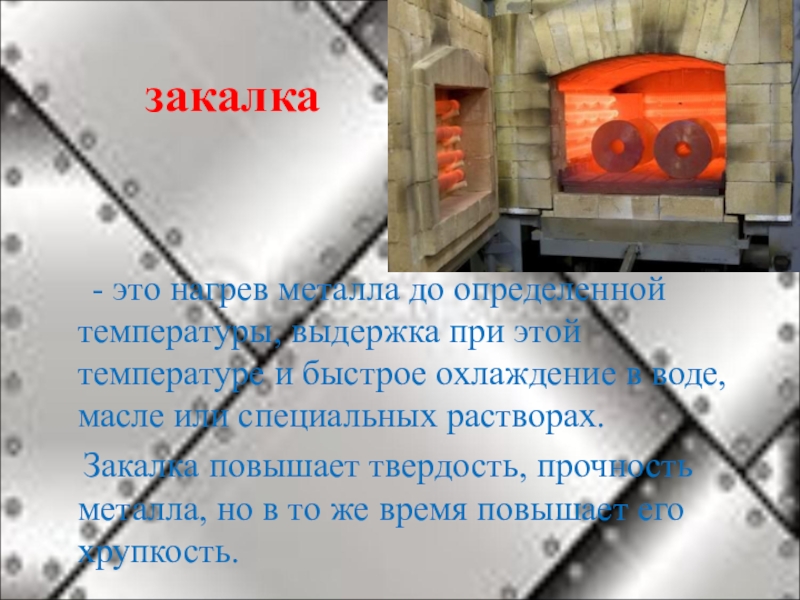

Слайд 13закалка
- это нагрев металла до определенной температуры, выдержка
при этой температуре и быстрое охлаждение в воде, масле или специальных растворах.
Закалка повышает твердость, прочность металла, но в то же время повышает его хрупкость.
Закалка повышает твердость, прочность металла, но в то же время повышает его хрупкость.
Слайд 15отпуск
-это нагрев металла до 400-500 0С и охлаждение в
воде или на воздухе.
Отпуск позволяет снизить хрупкость и увеличить пластичность.
Отпуск позволяет снизить хрупкость и увеличить пластичность.

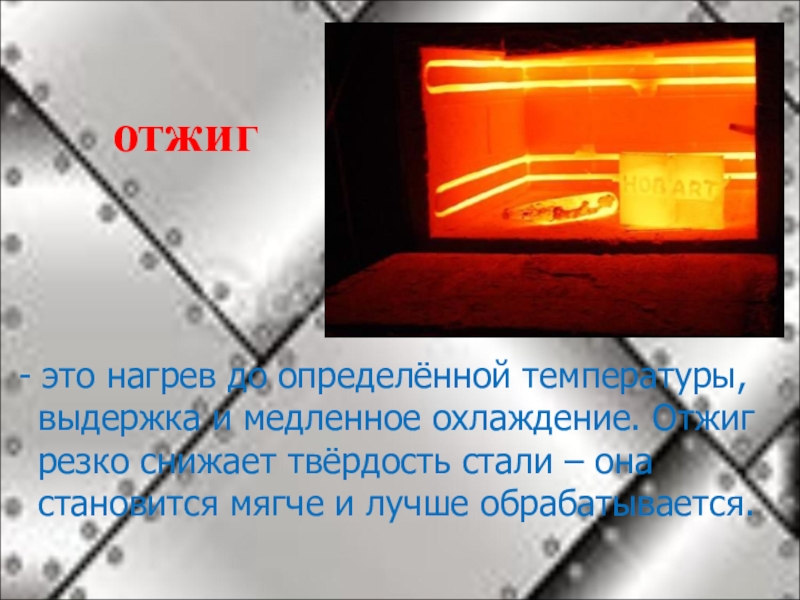

Слайд 16отжиг
- это нагрев до определённой температуры, выдержка и медленное охлаждение.
Отжиг резко снижает твёрдость стали – она становится мягче и лучше обрабатывается.
Слайд 17прокат
На металлургических заводах отливкам металла придают определенную форму, то есть выпускают
материал различного профиля: в виде листов, рельсов, балок.
Готовая продукция различного профиля называется прокатом
Готовая продукция различного профиля называется прокатом
