Презентация, доклад по технологии к уроку Виды и назначение токарных резцов (7 класс).
Содержание
- 1. Презентация по технологии к уроку Виды и назначение токарных резцов (7 класс).
- 2. При обработке древесины на станке СТД-110М вы
- 3. Для токарной обработки металлов и искусственных материалов
- 4. Элементы резцаЭлементы
- 5. Токарные резцы подразделяют в зависимости от направления подачиправыелевые

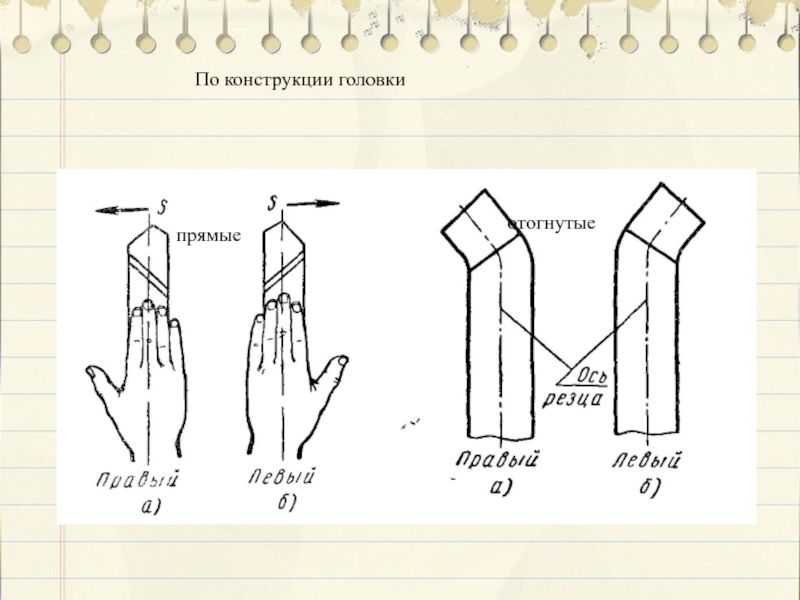

- 6. По конструкции головкипрямыеотогнутые

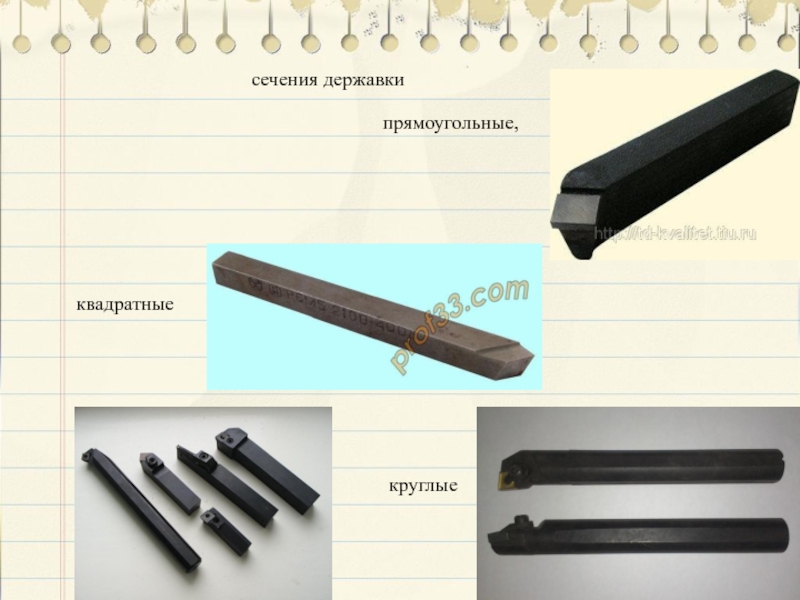

- 7. сечения державкипрямоугольные,круглыеквадратные

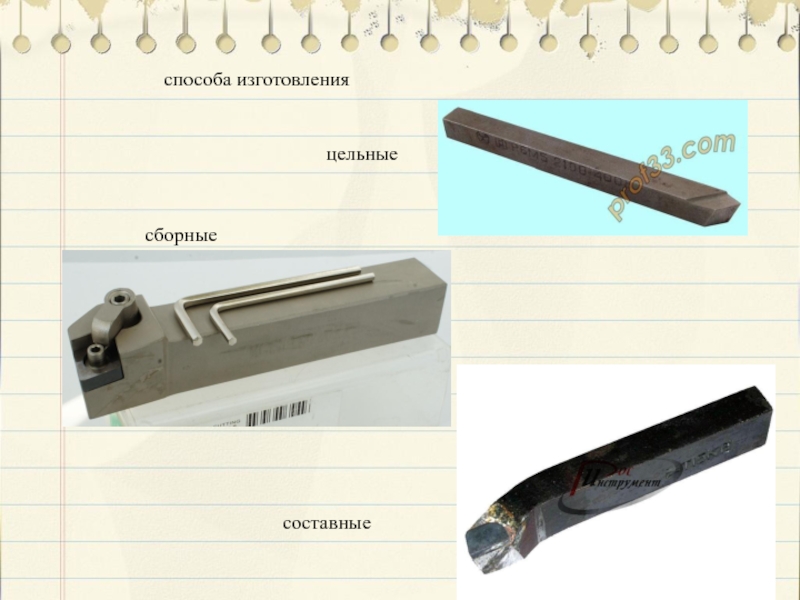

- 8. способа изготовленияцельныесборныесоставные
- 9. Проходные резцы предназначены в основном для обтачивания
- 10. Резьбовыми резцами нарезают наружную и внутреннюю резьбу,
- 11. а— проходной прямой; б— проходной отогнутый;в —

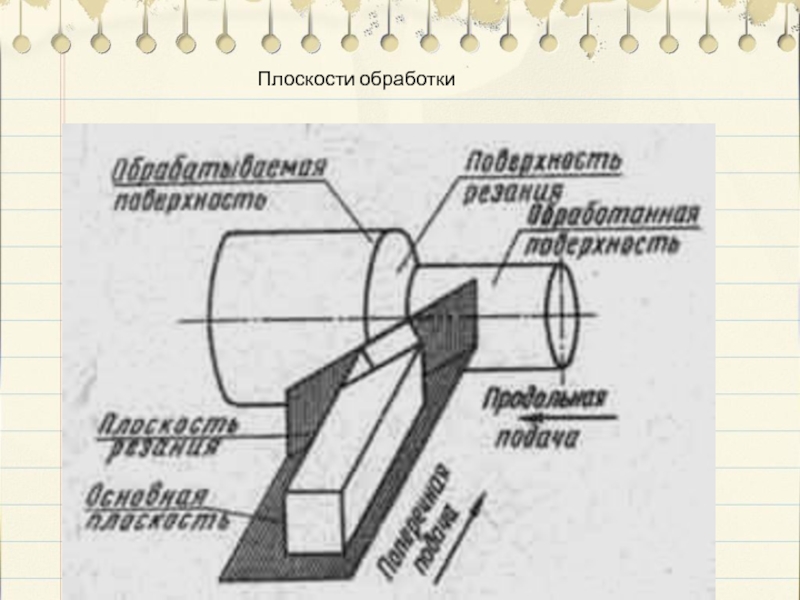

- 12. Плоскости обработки

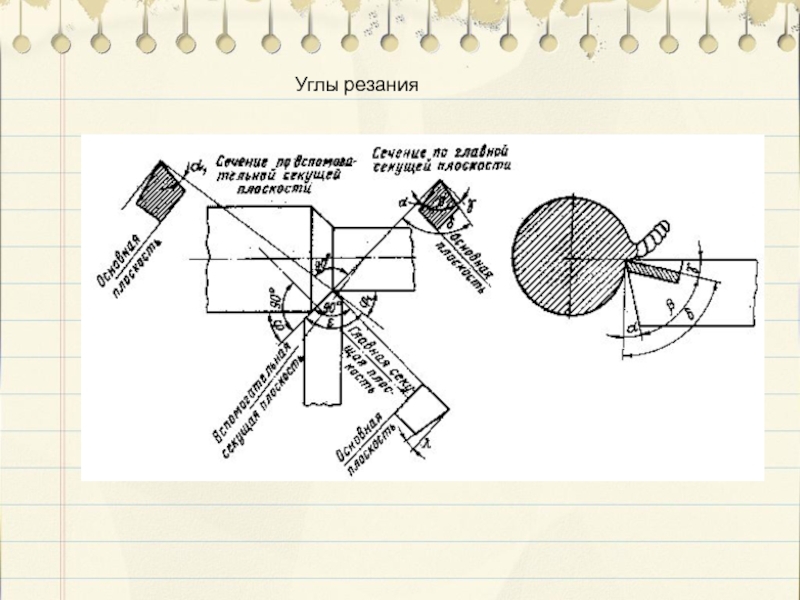

- 13. Углы резания
- 14. Слесарь-ремонтник станочного парка — специалист, выполняющий на
- 15. 1. Каким инструментом обрабатывают детали на токарных
При обработке древесины на станке СТД-110М вы применяли специальные стамески. Их удерживают в руках, опирая на подручник. Металлы значительно прочнее древесины, и обрабатывать их таким образом, конечно же, невозможно.
Слайд 1Виды и назначение
токарных резцов
Составил: Учитель технологии
Уразаев Ирик Сагитович
Нижневартовск
2017

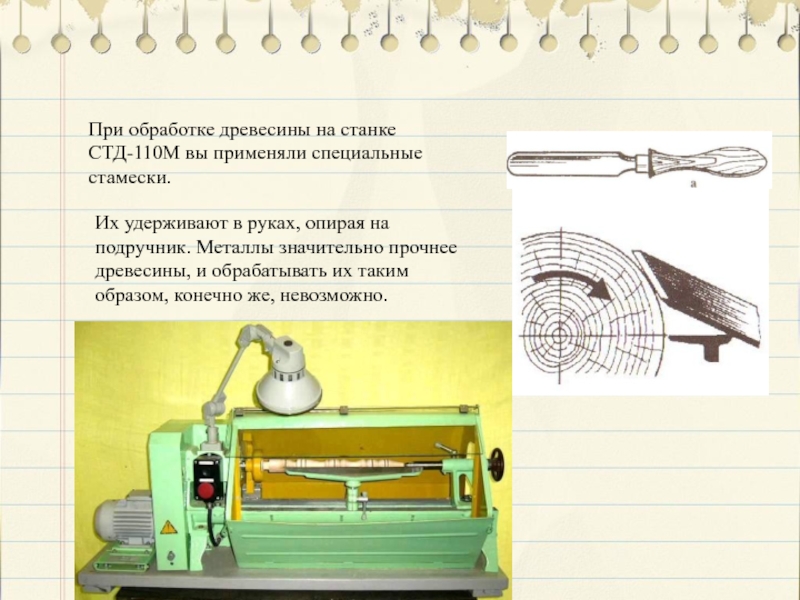

Слайд 2При обработке древесины на станке СТД-110М вы применяли специальные стамески.
Их
удерживают в руках, опирая на подручник. Металлы значительно прочнее древесины, и обрабатывать их таким образом, конечно же, невозможно.

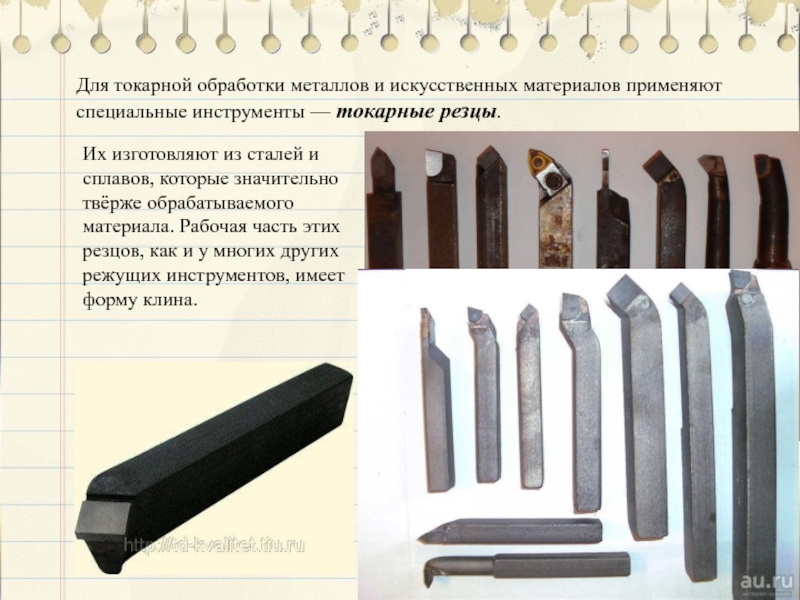

Слайд 3Для токарной обработки металлов и искусственных материалов применяют специальные инструменты —
токарные резцы.
Их изготовляют из сталей и сплавов, которые значительно твёрже обрабатываемого материала. Рабочая часть этих резцов, как и у многих других режущих инструментов, имеет форму клина.
Слайд 4 Элементы резца
Элементы резца:
1— главная задняя
поверхность;
2— вспомогательная задняя поверхность;
3— вершина резца;
4— вспомогательная режущая кромка;
5–передняя поверхность;
6–главная режущая кромка.
2— вспомогательная задняя поверхность;
3— вершина резца;
4— вспомогательная режущая кромка;
5–передняя поверхность;
6–главная режущая кромка.
Токарные резцы различаются по конструкции, но все они имеют державку и режущую часть. Режущая часть непосредственно участвует в процессе резания. Режущая часть имеет переднюю и две задние поверхности, главную и вспомогательную режущие кромки и вершину резца. Главная режущая кромка выполняет основную работу резания.
Державка служит для закрепления резца в резцедержателе.

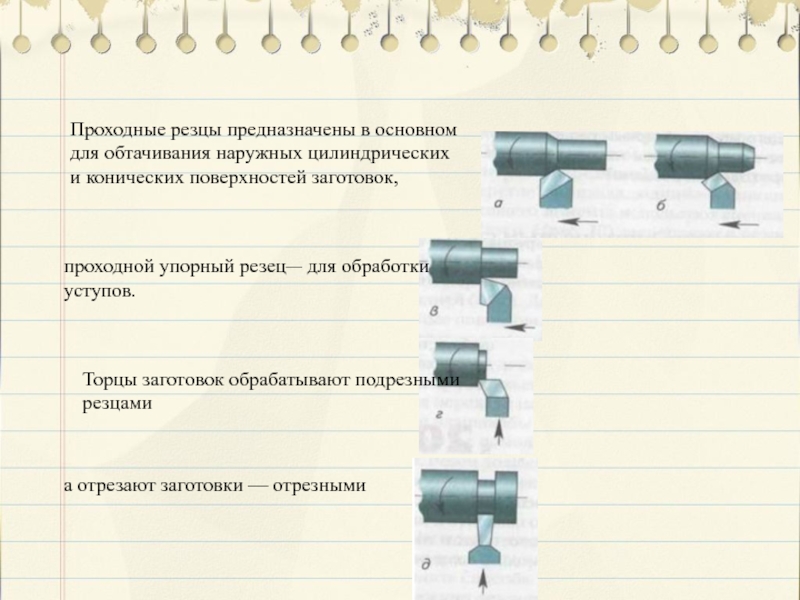

Слайд 9Проходные резцы предназначены в основном для обтачивания наружных цилиндрических и конических
поверхностей заготовок,
проходной упорный резец— для обработки уступов.
Торцы заготовок обрабатывают подрезными резцами
а отрезают заготовки — отрезными

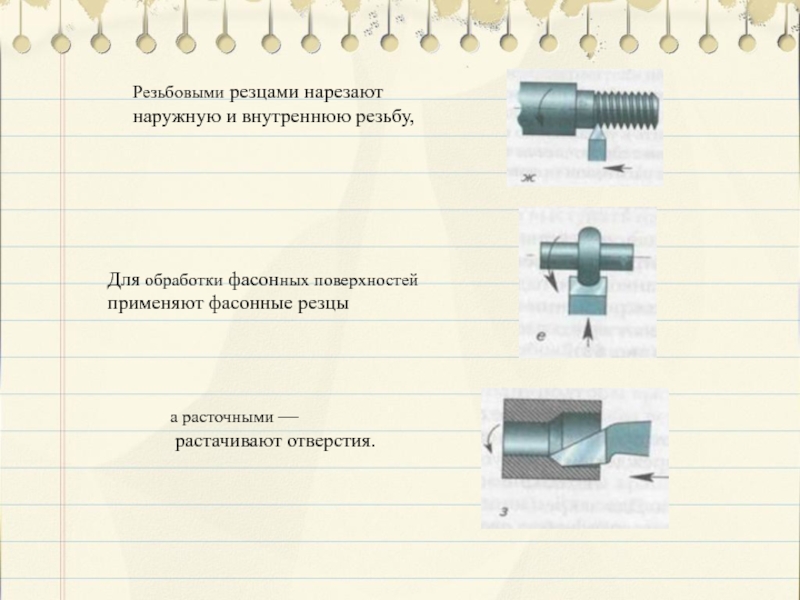

Слайд 10Резьбовыми резцами нарезают
наружную и внутреннюю резьбу,
а расточными —
растачивают
отверстия.
Для обработки фасонных поверхностей применяют фасонные резцы

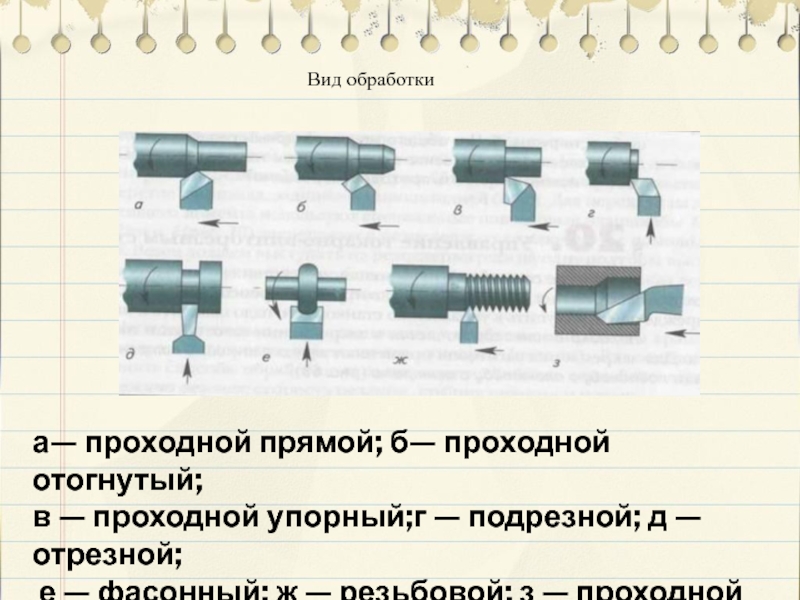

Слайд 11а— проходной прямой; б— проходной отогнутый;
в — проходной упорный;г — подрезной;
д — отрезной;
е — фасонный; ж — резьбовой; з — проходной расточной.
е — фасонный; ж — резьбовой; з — проходной расточной.
Вид обработки
Слайд 14Слесарь-ремонтник станочного парка — специалист, выполняющий на предприятиях ремонт и регулировку
станков различных типов. Слесарь-ремонтник должен знать устройство станков, их назначение и особенности. В процессе ремонта он устанавливает причину поломки, заменяет изношенные детали новыми, испытывает отремонтированные станки. Эта работа очень важна на производстве, так как от надёжности работы станков зависит качество изготовляемых на них деталей.
Работу слесаря ремонтника можно описать поговоркой, когда
семеро одного ждут. И, действительно, в случае поломки, все производство стоит
и ждет, когда этот специалист исправит, починит, наладит. Без него, малого винтика, не будет работать весь большой коллектив
Слайд 151. Каким инструментом обрабатывают детали на токарных станках?
2. Из каких
основных частей состоит токарный резец?
3. Какие поверхности и кромки имеет режущая часть резца?
4. Что общего между токарным резцом, зубилом, сверлом, ножовкой?
5. Назовите основные виды токарных резцов.
6. Какие работы можно выполнять проходными резцам?
3. Какие поверхности и кромки имеет режущая часть резца?
4. Что общего между токарным резцом, зубилом, сверлом, ножовкой?
5. Назовите основные виды токарных резцов.
6. Какие работы можно выполнять проходными резцам?
Вопросы по теме:
Следует помнить, что токарные резцы, как и любой другой инструмент нельзя использовать не по назначению, бросать, хранить навалом. Нельзя допускать, чтобы инструмент сильно затуплялся.
