Изделия из древесины обычно состоят из отдельных деталей, которые различным способом соединяют друг с другом.Прежде чем изготовить какую-либо деталь, выполняют её графическое изображение: технический рисунок, эскиз или чертёж.
Слайд 2Изделия из древесины обычно состоят из отдельных деталей, которые различным способом
соединяют друг с другом.
Прежде чем изготовить какую-либо деталь, выполняют её графическое изображение: технический рисунок, эскиз или чертёж.
Прежде чем изготовить какую-либо деталь, выполняют её графическое изображение: технический рисунок, эскиз или чертёж.

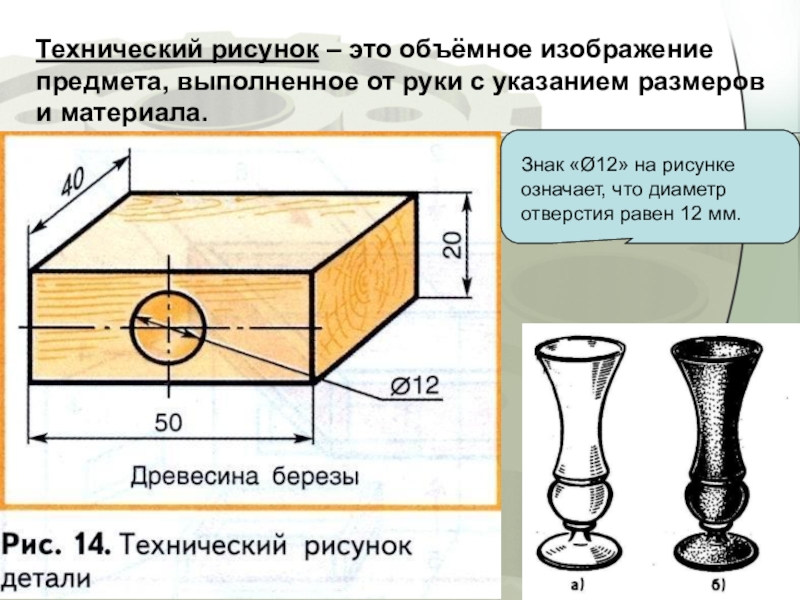

Слайд 3Технический рисунок – это объёмное изображение предмета, выполненное от руки с
указанием размеров и материала.
Знак «Ø12» на рисунке означает, что диаметр отверстия равен 12 мм.

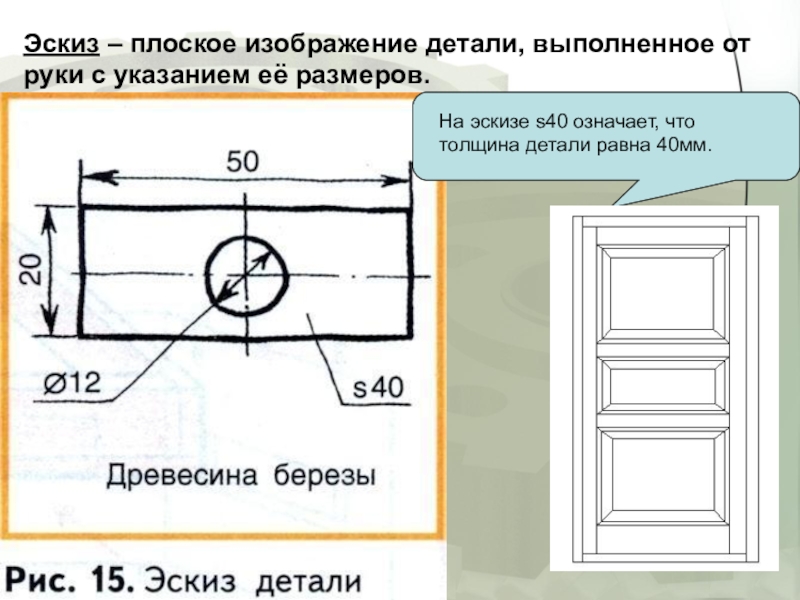

Слайд 4Эскиз – плоское изображение детали, выполненное от руки с указанием её
размеров.
На эскизе s40 означает, что толщина детали равна 40мм.
Слайд 5Часто деталь имеет такие большие размеры, что её изображение в натуральную
величину не помещается на листе бумаги. Трудно также изобразить в натуральную величину очень маленькую деталь. Для этого используют уменьшенное или увеличенное изображение детали.

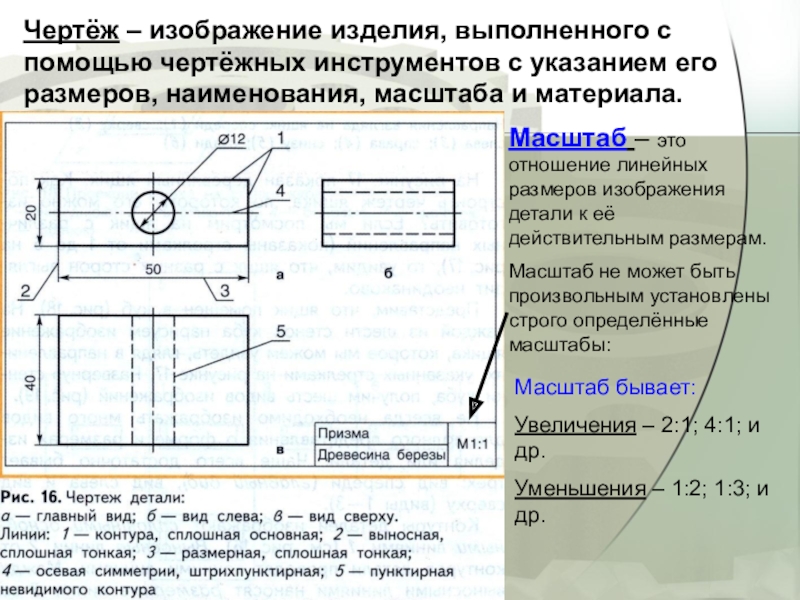

Слайд 6Чертёж – изображение изделия, выполненного с помощью чертёжных инструментов с указанием
его размеров, наименования, масштаба и материала.
Масштаб – это отношение линейных размеров изображения детали к её действительным размерам.
Масштаб не может быть произвольным установлены строго определённые масштабы:
Масштаб бывает:
Увеличения – 2:1; 4:1; и др.
Уменьшения – 1:2; 1:3; и др.
Слайд 7На чертеже (эскизе) показывают несколько видов изделия. Виды выполняют, исходя из
того, как наблюдают изделие: спереди, сверху или сбоку (слева).
Число видов на чертеже (эскизе) должно быть таким, чтобы давать полное представление о форме предмета.
Число видов на чертеже (эскизе) должно быть таким, чтобы давать полное представление о форме предмета.

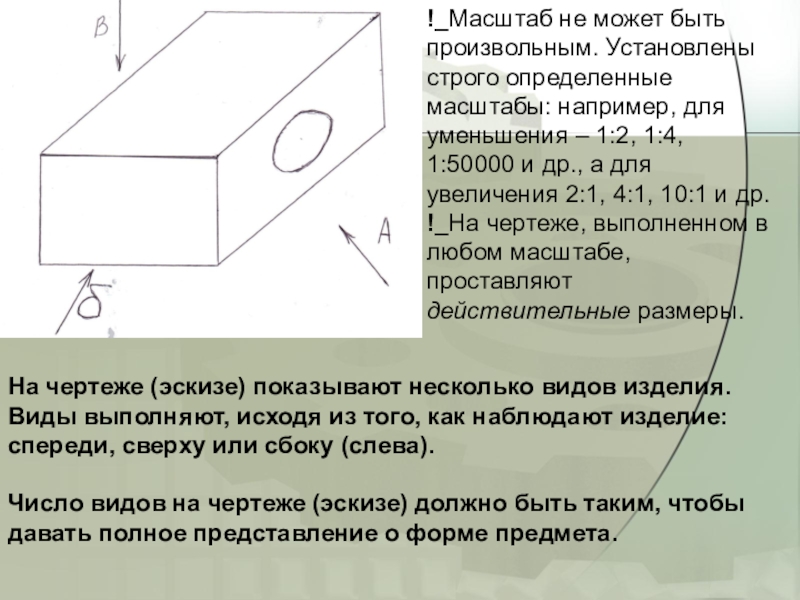

!_Масштаб не может быть произвольным. Установлены строго определенные масштабы: например, для уменьшения – 1:2, 1:4, 1:50000 и др., а для увеличения 2:1, 4:1, 10:1 и др.
!_На чертеже, выполненном в любом масштабе, проставляют действительные размеры.

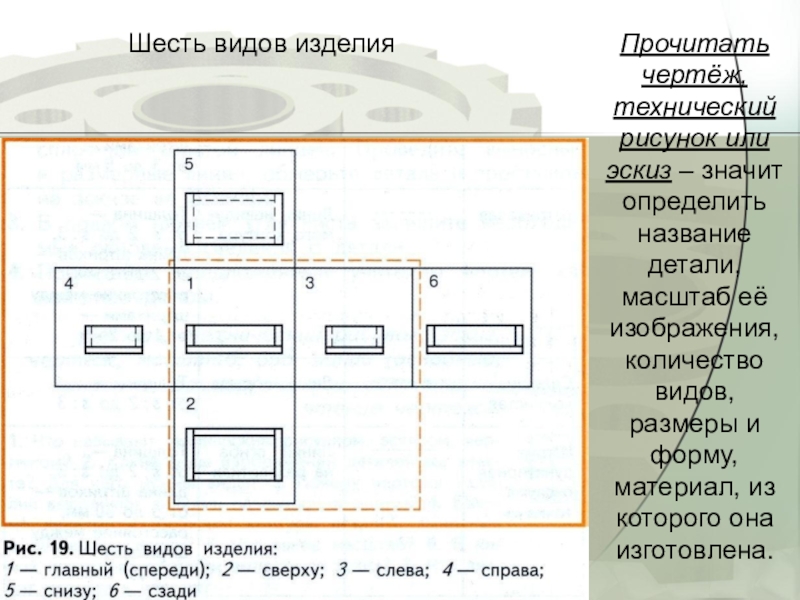

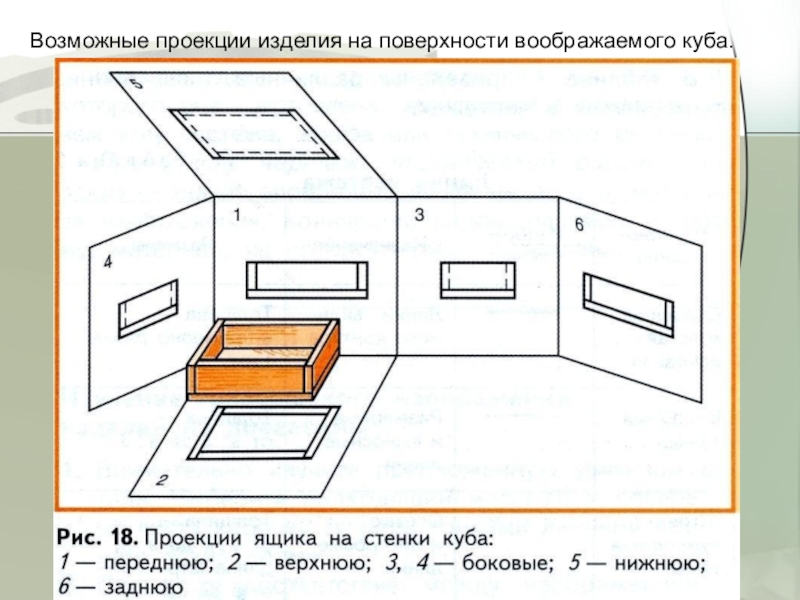

Слайд 10Шесть видов изделия
Прочитать чертёж, технический рисунок или эскиз – значит определить
название детали, масштаб её изображения, количество видов, размеры и форму, материал, из которого она изготовлена.
