Презентация, доклад по технологии Эскиз детали. Разметка заготовки

и оформление эскиза

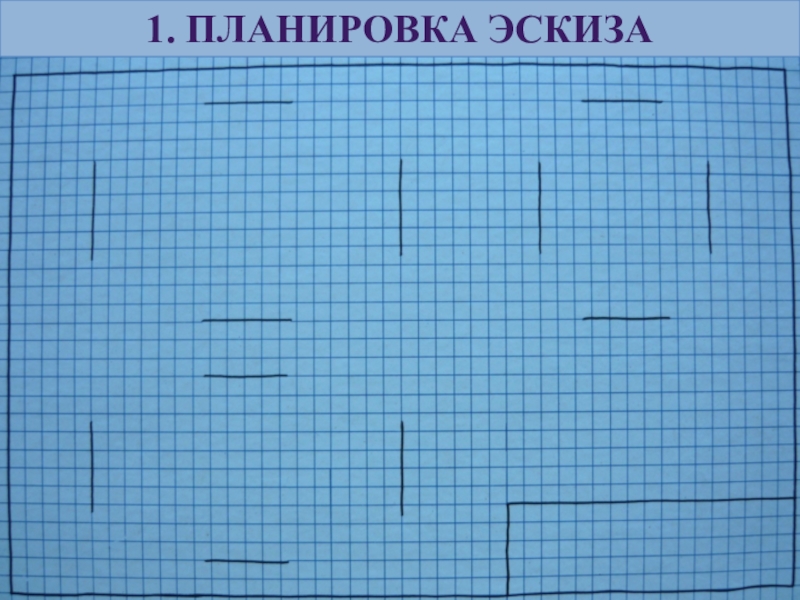

1. Планировка эскиза

2. Проведение осевых линий

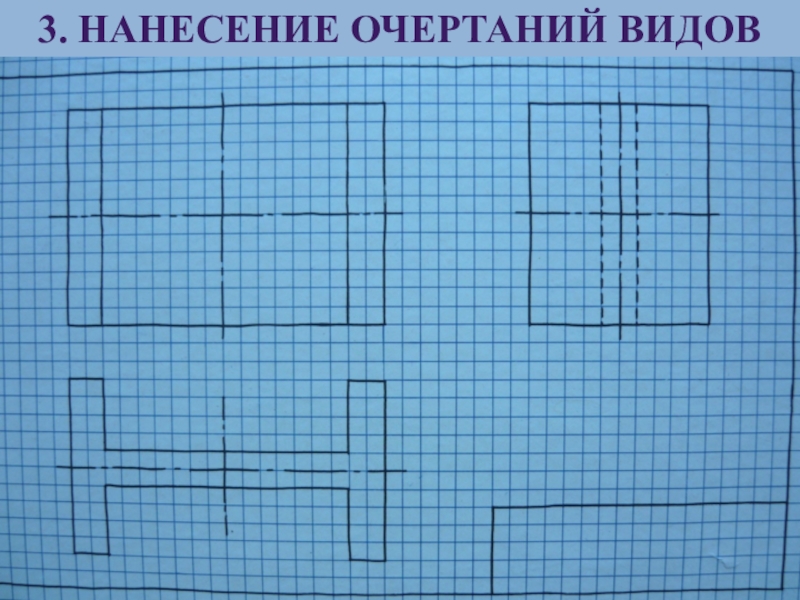

3. Нанесение очертаний видов

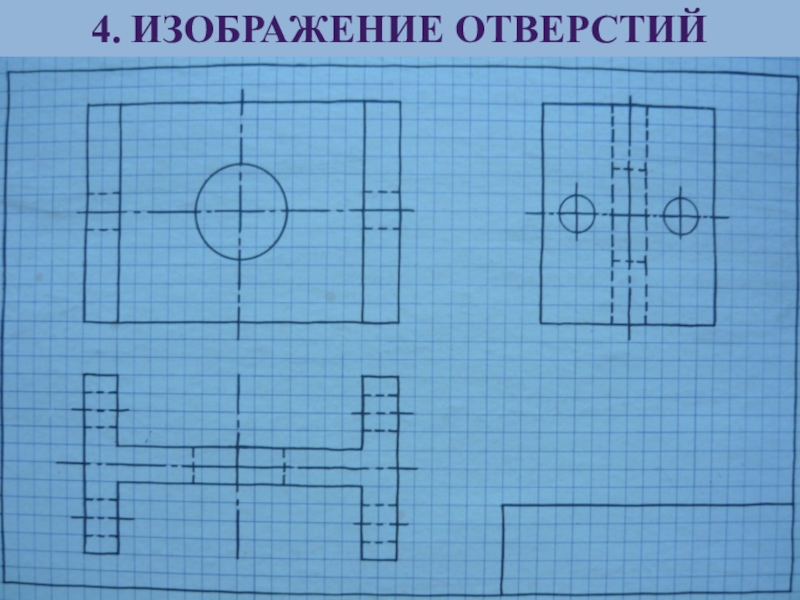

4. Изображение отверстий

5. Проведение выносных и
размерных линий

6. Обводка видов

изделия и масштаб изображения).

Изучить назначение и принцип действия изделия.

Определить по спецификации названия деталей
и материалов, из которых они изготовлены

Найти детали на всех видах сборочного чертежа.

Уяснить форму и конструкцию, устройство изделия.

Определить способы соединения деталей
и последовательность их сборки.

ПОСЛЕДОВАТЕЛЬНОСТЬ ЧТЕНИЯ СБ. ЧЕРТЕЖА

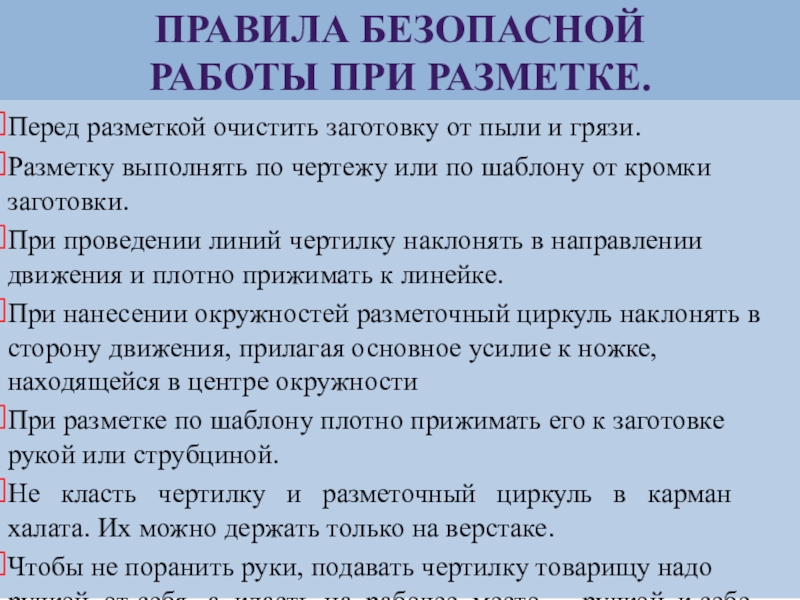

грязи.

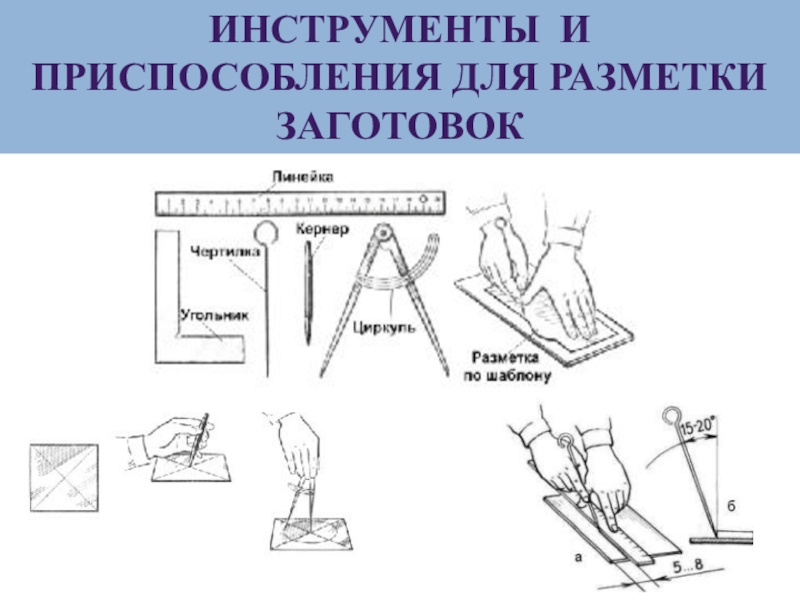

Разметку выполнять по чертежу или по шаблону от кромки заготовки.
При проведении линий чертилку наклонять в направлении движения и плотно прижимать к линейке.
При нанесении окружностей разметочный циркуль наклонять в сторону движения, прилагая основное усилие к ножке, находящейся в центре окружности
При разметке по шаблону плотно прижимать его к заготовке рукой или струбциной.
Не класть чертилку и разметочный циркуль в карман халата. Их можно держать только на верстаке.
Чтобы не поранить руки, подавать чертилку товарищу надо ручкой от себя, а класть на рабочее место — ручкой к себе.
