Презентация, доклад по технологии для мальчиков 6 класс на тему Измерение штангенциркулем

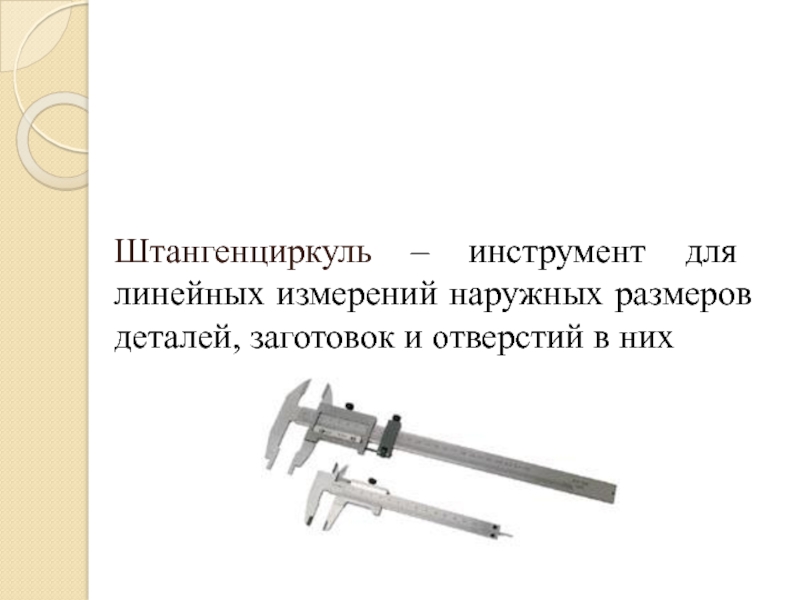

отверстий в них

неподвижными упорами (губками) на одном конце для измерения внутренних (верхние губки 6) и наружных (внутренние губки 2) размеров. По линейке перемещается рамка 4 с такими же, как у штанги, упорами 3 и 7 и штырём-глубиномером 8, скользящим по специальному жёлобу. При измерении размеров предмета положение штангенциркуля фиксируют крепежным винтом 5.

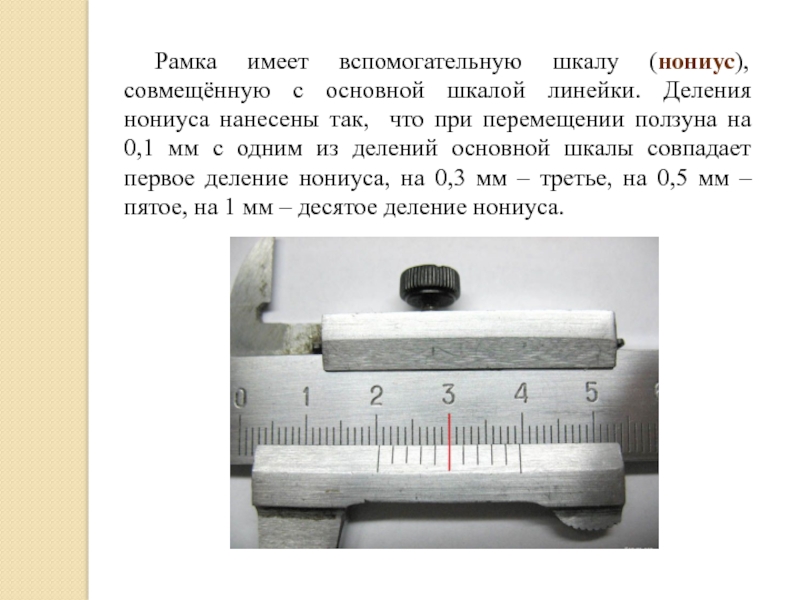

Деления нониуса нанесены так, что при перемещении ползуна на 0,1 мм с одним из делений основной шкалы совпадает первое деление нониуса, на 0,3 мм – третье, на 0,5 мм – пятое, на 1 мм – десятое деление нониуса.

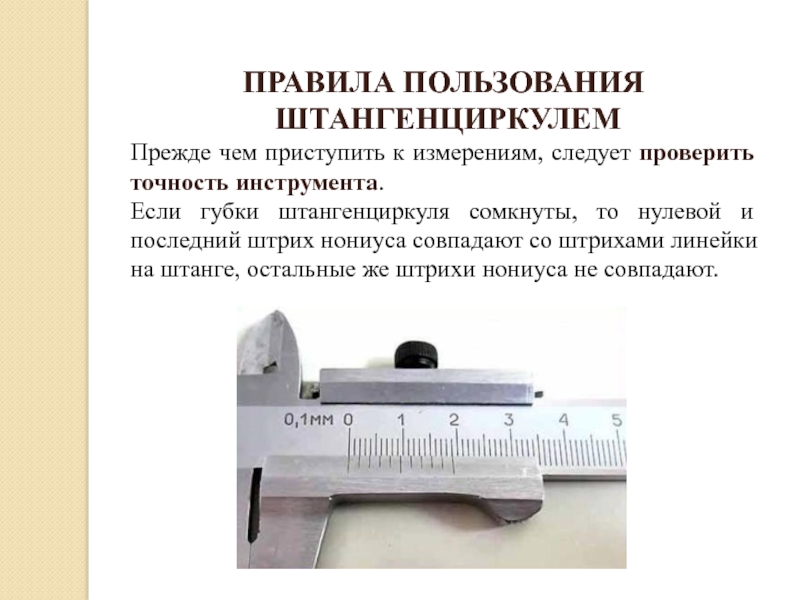

Если губки штангенциркуля сомкнуты, то нулевой и последний штрих нониуса совпадают со штрихами линейки на штанге, остальные же штрихи нониуса не совпадают.

в левую.

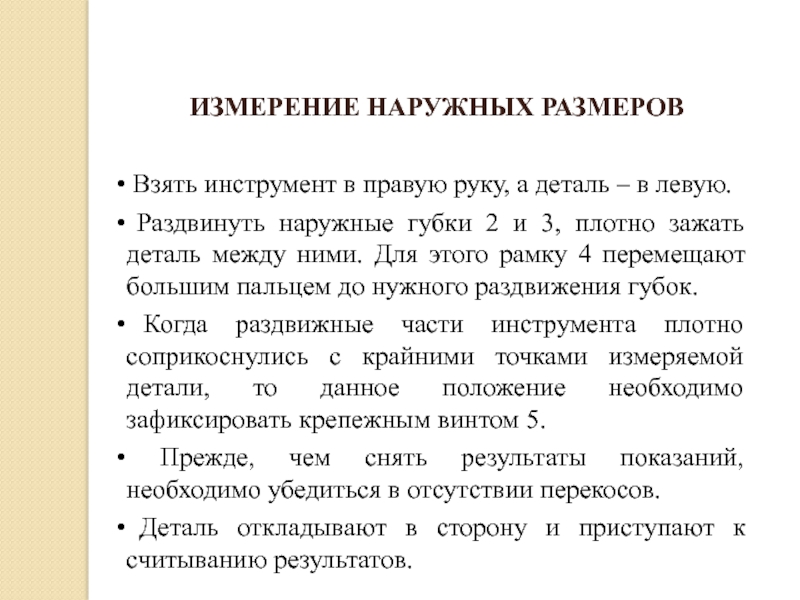

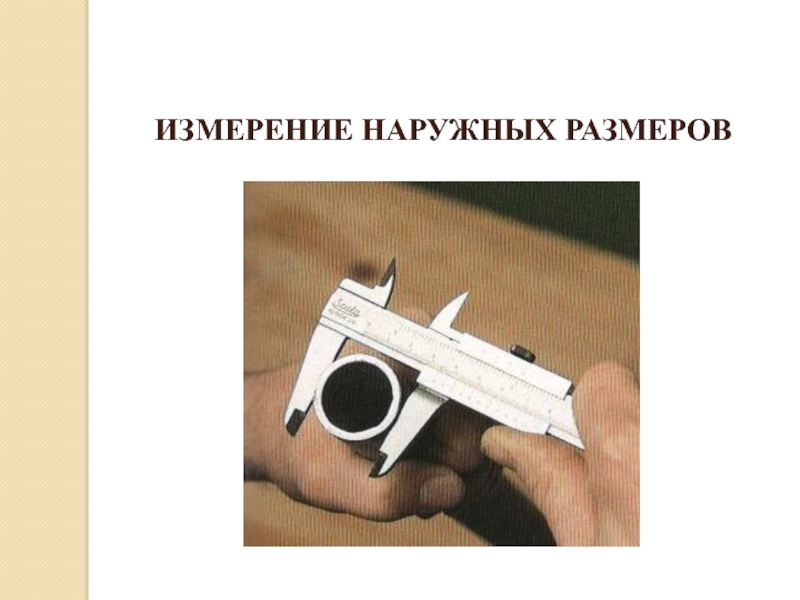

Раздвинуть наружные губки 2 и 3, плотно зажать деталь между ними. Для этого рамку 4 перемещают большим пальцем до нужного раздвижения губок.
Когда раздвижные части инструмента плотно соприкоснулись с крайними точками измеряемой детали, то данное положение необходимо зафиксировать крепежным винтом 5.
Прежде, чем снять результаты показаний, необходимо убедиться в отсутствии перекосов.
Деталь откладывают в сторону и приступают к считыванию результатов.

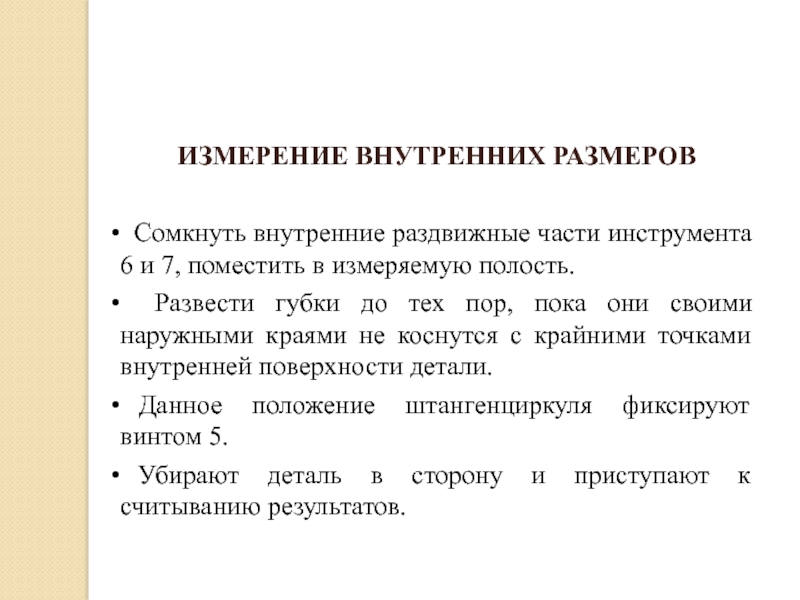

поместить в измеряемую полость.
Развести губки до тех пор, пока они своими наружными краями не коснутся с крайними точками внутренней поверхности детали.
Данное положение штангенциркуля фиксируют винтом 5.
Убирают деталь в сторону и приступают к считыванию результатов.

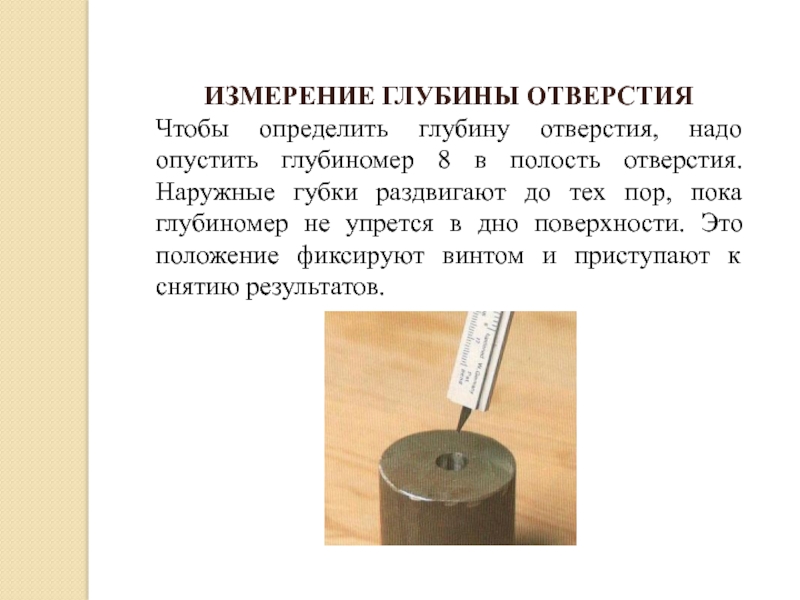

Наружные губки раздвигают до тех пор, пока глубиномер не упрется в дно поверхности. Это положение фиксируют винтом и приступают к снятию результатов.

ИЗМЕРЕНИЕ ГЛУБИНЫ ОТВЕРСТИЯ

смотреть на шкалу сбоку, то это приведет к погрешности измерений.

шкалы нониуса имеет скос для лучшего совмещения с основной шкалой.

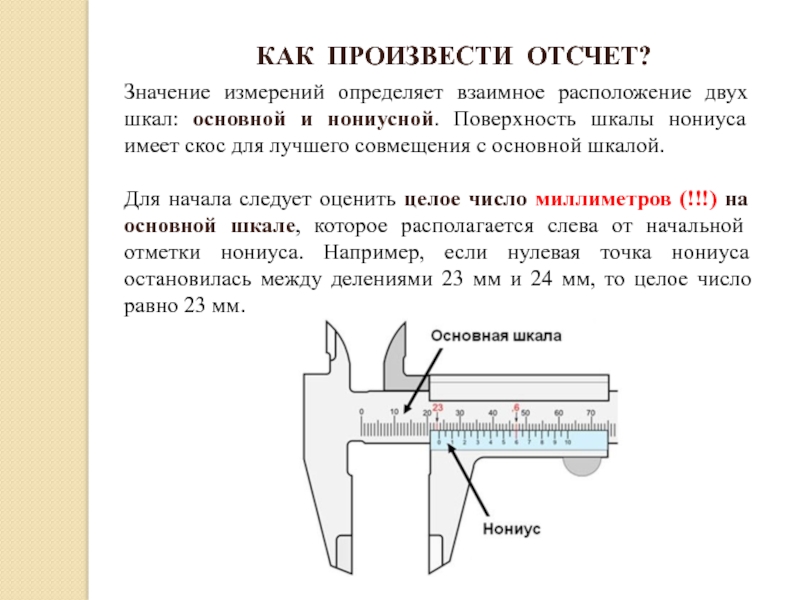

Для начала следует оценить целое число миллиметров (!!!) на основной шкале, которое располагается слева от начальной отметки нониуса. Например, если нулевая точка нониуса остановилась между делениями 23 мм и 24 мм, то целое число равно 23 мм.

КАК ПРОИЗВЕСТИ ОТСЧЕТ?

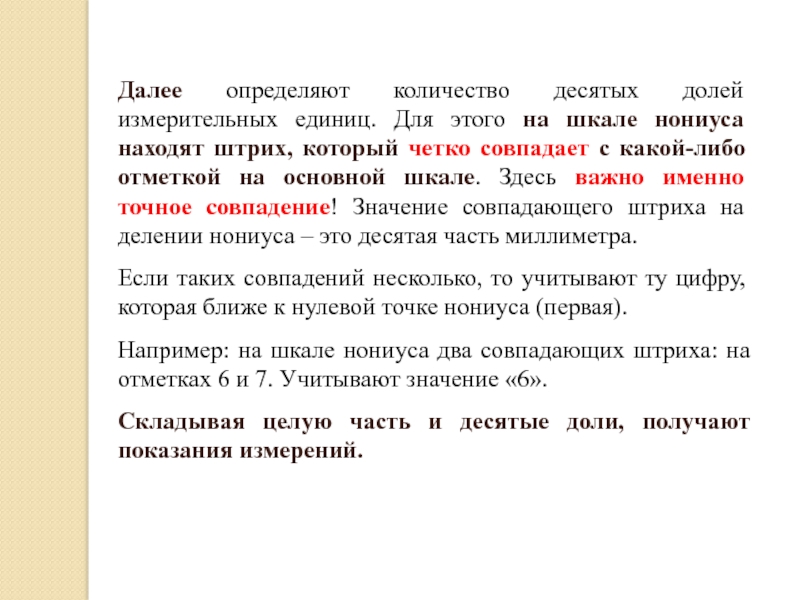

нониуса находят штрих, который четко совпадает с какой-либо отметкой на основной шкале. Здесь важно именно точное совпадение! Значение совпадающего штриха на делении нониуса – это десятая часть миллиметра.
Если таких совпадений несколько, то учитывают ту цифру, которая ближе к нулевой точке нониуса (первая).
Например: на шкале нониуса два совпадающих штриха: на отметках 6 и 7. Учитывают значение «6».

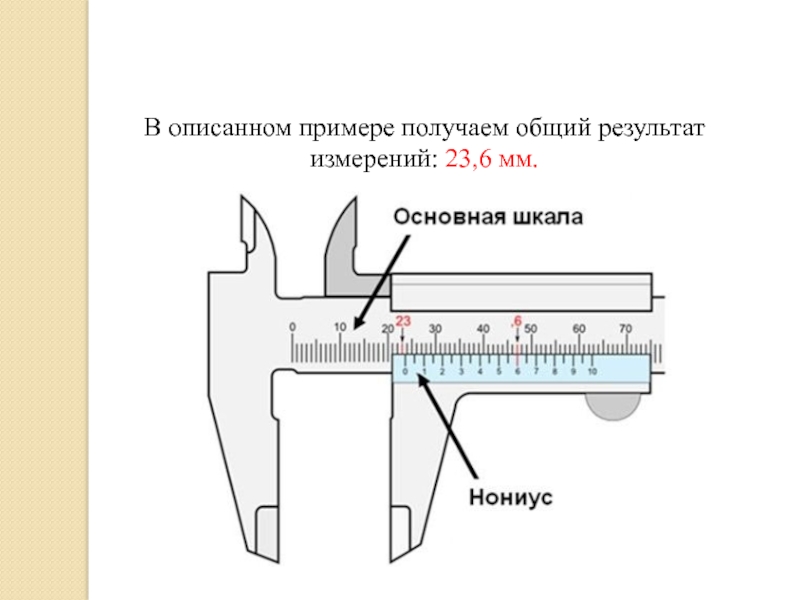

Складывая целую часть и десятые доли, получают показания измерений.
