Презентация, доклад по технологии для 8 класса на тему:Электромагниты и их применение.

30 города Ставрополя

— кусок железной руды — притягивает гвозди, булавки и другие стальные предметы? Из физики вы знаете, что это происходит потому, что в пространстве вокруг магнита имеется особое силовое поле, называемое магнитным.

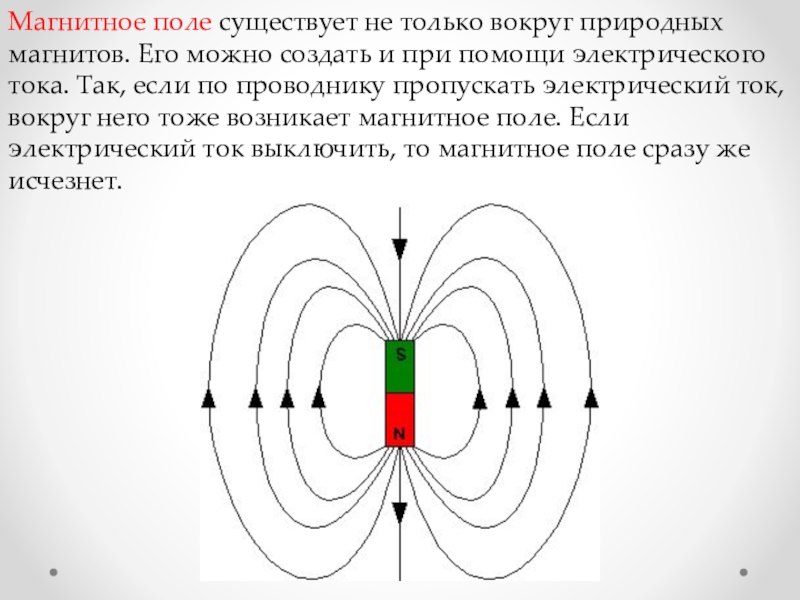

и при помощи электрического тока. Так, если по проводнику пропускать электрический ток, вокруг него тоже возникает магнитное поле. Если электрический ток выключить, то магнитное поле сразу же исчезнет.

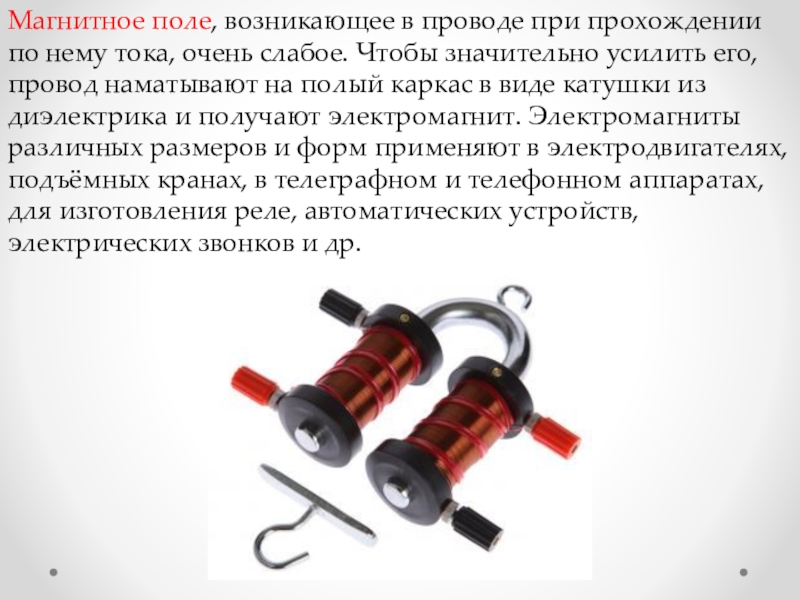

слабое. Чтобы значительно усилить его, провод наматывают на полый каркас в виде катушки из диэлектрика и получают электромагнит. Электромагниты различных размеров и форм применяют в электродвигателях, подъёмных кранах, в телеграфном и телефонном аппаратах, для изготовления реле, автоматических устройств, электрических звонков и др.

протекает электрический ток, сообщая катушке свойства магнита. Для ещё большего усиления магнитных свойств в катушку вставляется стальной сердечник.

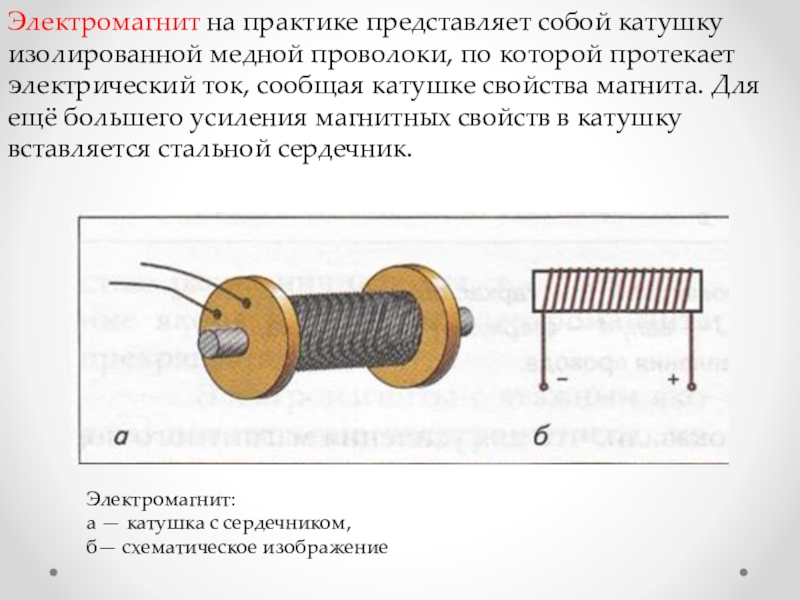

Электромагнит:
а — катушка с сердечником,
б— схематическое изображение

включения электромагнита в электрическую цепь.

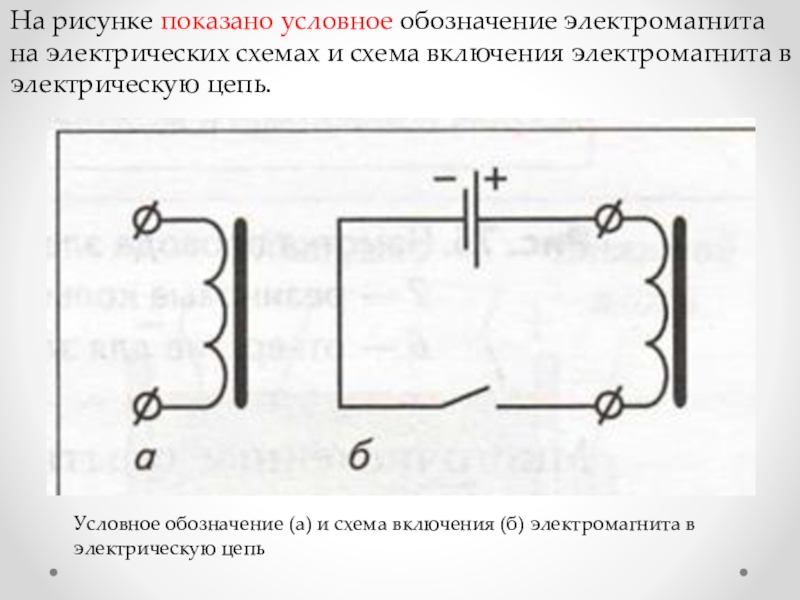

Условное обозначение (а) и схема включения (б) электромагнита в электрическую цепь

станок. Каркас 1 закрепляют на валу 3 резиновыми кольцами 2, а катушку 5, с которой сматывают провод, — на металлическом вертикальном стержне 4. Конец провода пропускают в отверстие щеки 6 каркаса и закрепляют. Наматывают провод слоями, плотно укладывая витки и одновременно направляя их рукой.

Намотка провода электромагнита: 1 — каркас обмотки,
2— резиновые кольца,
3— вал,
4— стержень,
5— катушка,
6 — отверстие для закрепления провода

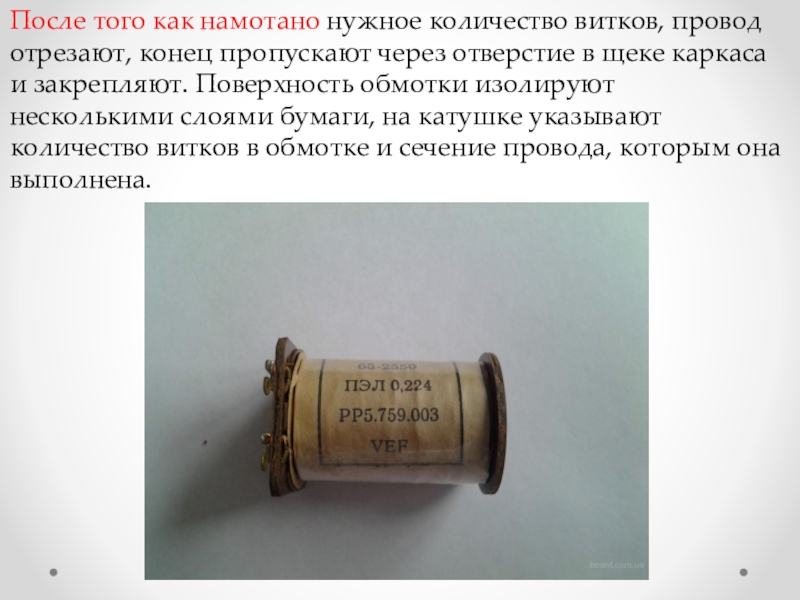

через отверстие в щеке каркаса и закрепляют. Поверхность обмотки изолируют несколькими слоями бумаги, на катушке указывают количество витков в обмотке и сечение провода, которым она выполнена.

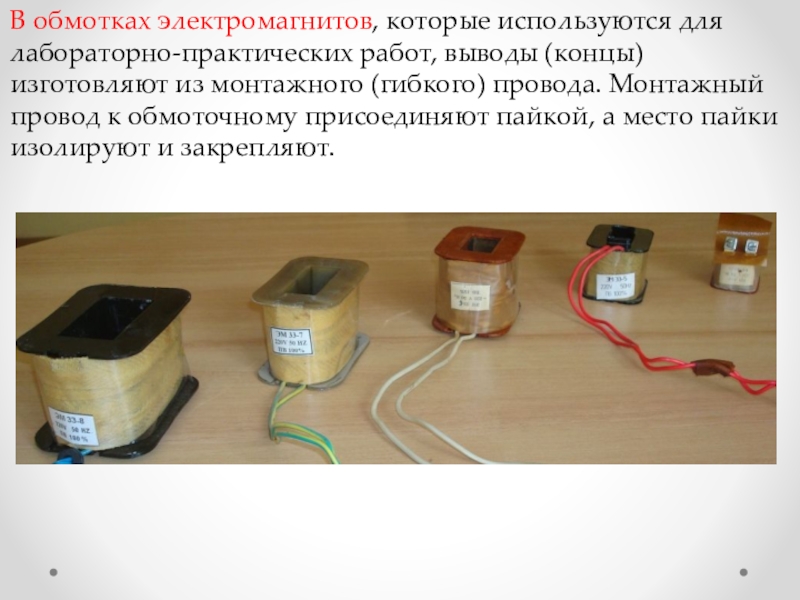

из монтажного (гибкого) провода. Монтажный провод к обмоточному присоединяют пайкой, а место пайки изолируют и закрепляют.

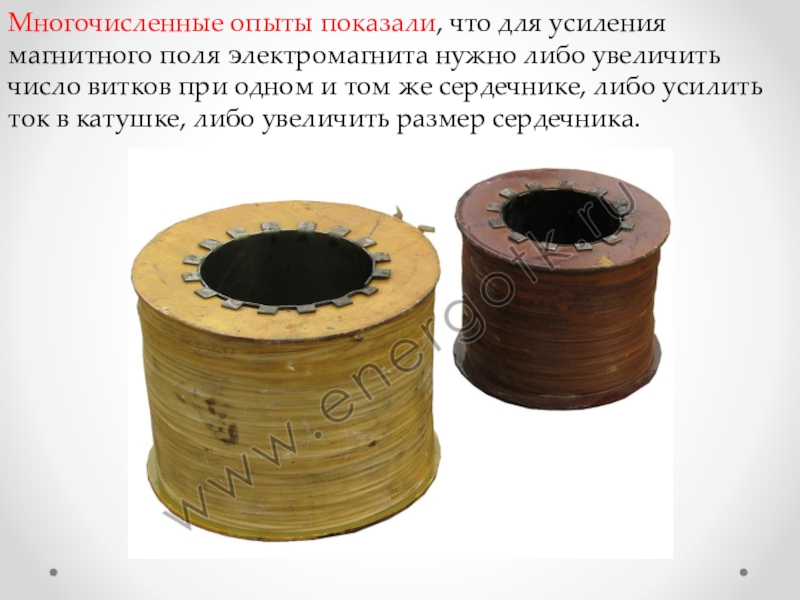

увеличить число витков при одном и том же сердечнике, либо усилить ток в катушке, либо увеличить размер сердечника.

отличие от постоянного магнита электромагнитом можно управлять. Электромагнит притягивает к себе материалы только тогда, когда ток проходит по его обмотке. Если же ток выключен, электромагнит теряет магнитные свойства.

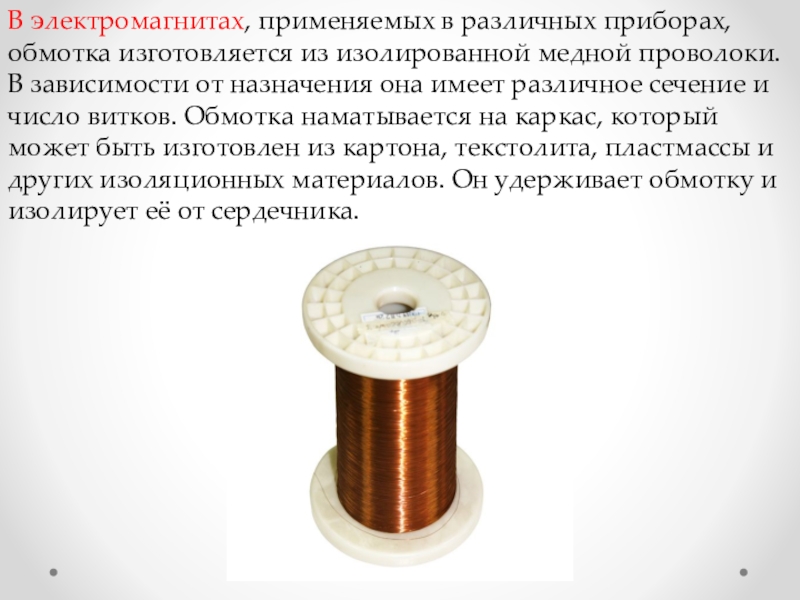

проволоки. В зависимости от назначения она имеет различное сечение и число витков. Обмотка наматывается на каркас, который может быть изготовлен из картона, текстолита, пластмассы и других изоляционных материалов. Он удерживает обмотку и изолирует её от сердечника.

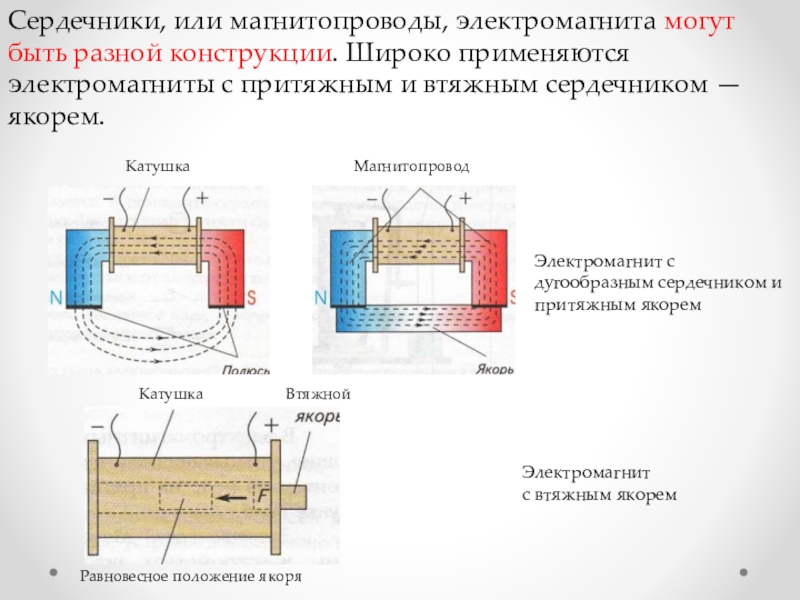

с притяжным и втяжным сердечником — якорем.

Катушка

Магнитопровод

Электромагнит с дугообразным сердечником и притяжным якорем

Катушка

Втяжной

Равновесное положение якоря

Электромагнит
с втяжным якорем

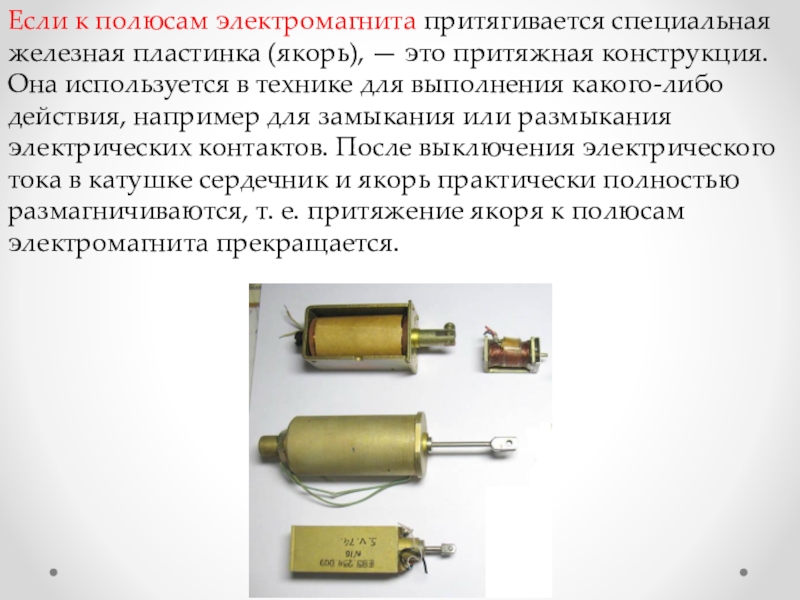

притяжная конструкция. Она используется в технике для выполнения какого-либо действия, например для замыкания или размыкания электрических контактов. После выключения электрического тока в катушке сердечник и якорь практически полностью размагничиваются, т. е. притяжение якоря к полюсам электромагнита прекращается.

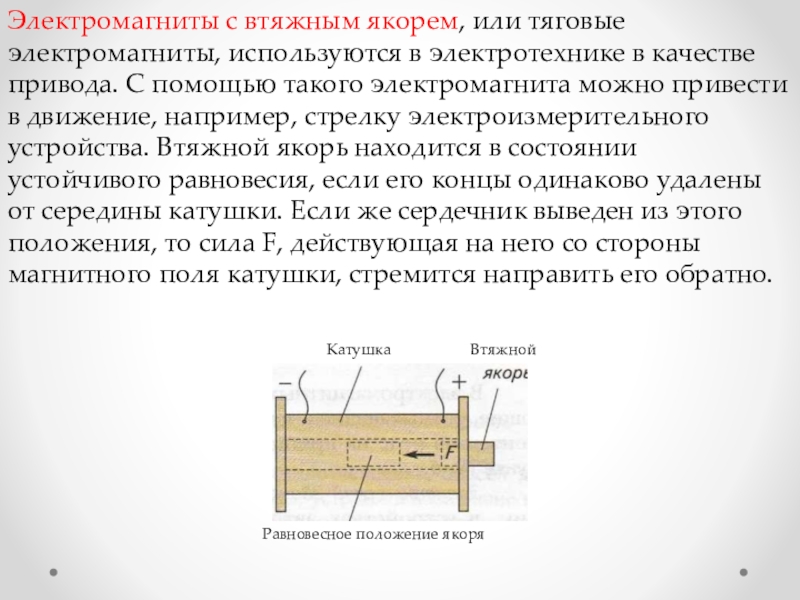

качестве привода. С помощью такого электромагнита можно привести в движение, например, стрелку электроизмерительного устройства. Втяжной якорь находится в состоянии устойчивого равновесия, если его концы одинаково удалены от середины катушки. Если же сердечник выведен из этого положения, то сила F, действующая на него со стороны магнитного поля катушки, стремится направить его обратно.

Катушка

Втяжной

Равновесное положение якоря

электрического звонка.

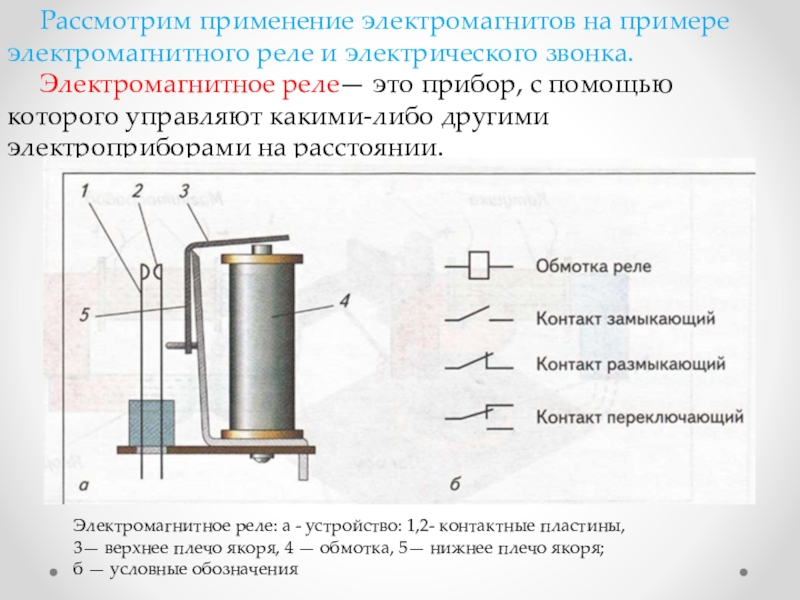

Электромагнитное реле— это прибор, с помощью которого управляют какими-либо другими электроприборами на расстоянии.

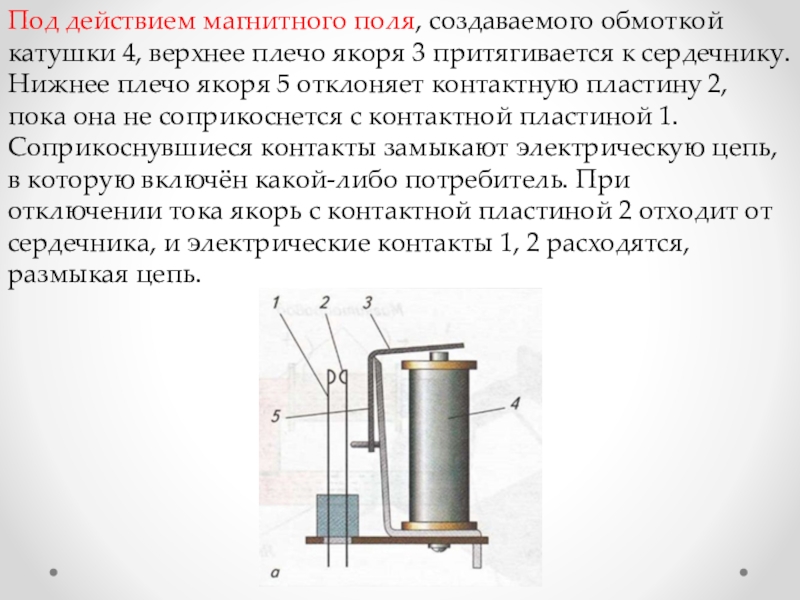

Электромагнитное реле: а - устройство: 1,2- контактные пластины,
3— верхнее плечо якоря, 4 — обмотка, 5— нижнее плечо якоря;
б — условные обозначения

3 притягивается к сердечнику. Нижнее плечо якоря 5 отклоняет контактную пластину 2, пока она не соприкоснется с контактной пластиной 1. Соприкоснувшиеся контакты замыкают электрическую цепь, в которую включён какой-либо потребитель. При отключении тока якорь с контактной пластиной 2 отходит от сердечника, и электрические контакты 1, 2 расходятся, размыкая цепь.

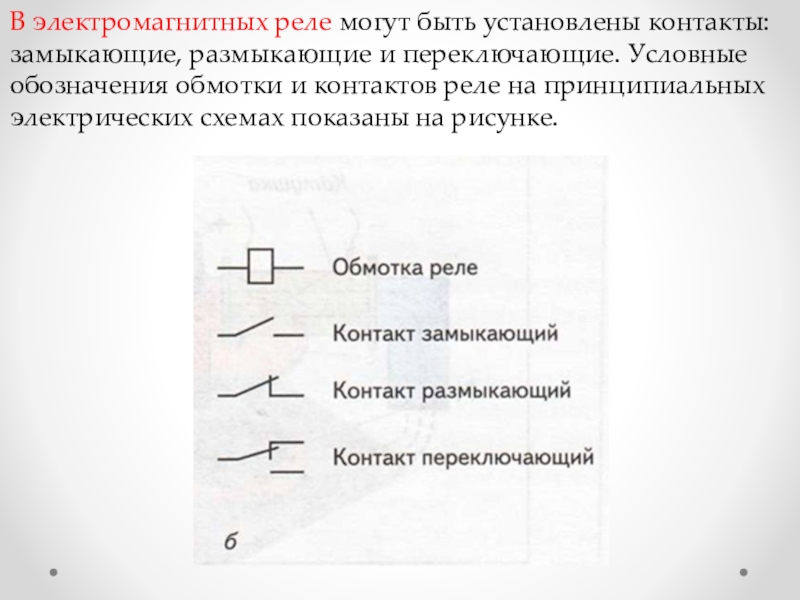

Условные обозначения обмотки и контактов реле на принципиальных электрических схемах показаны на рисунке.

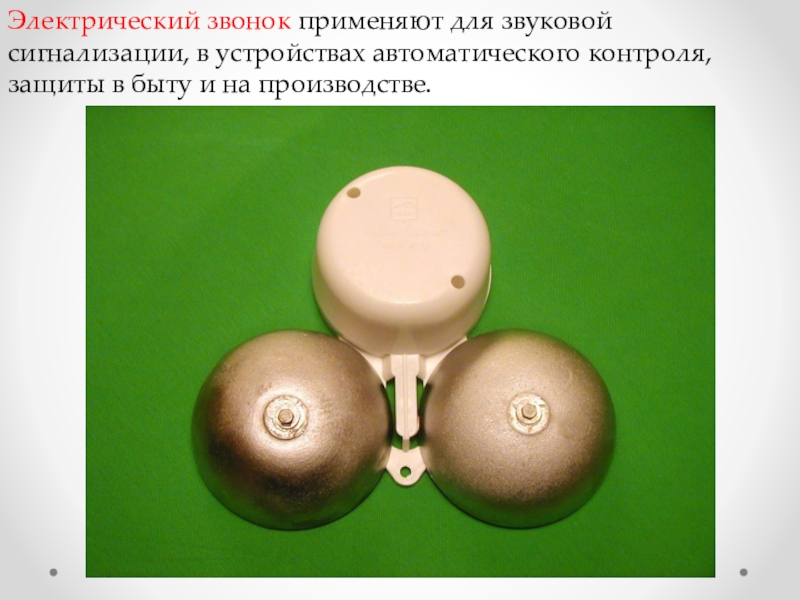

в быту и на производстве.

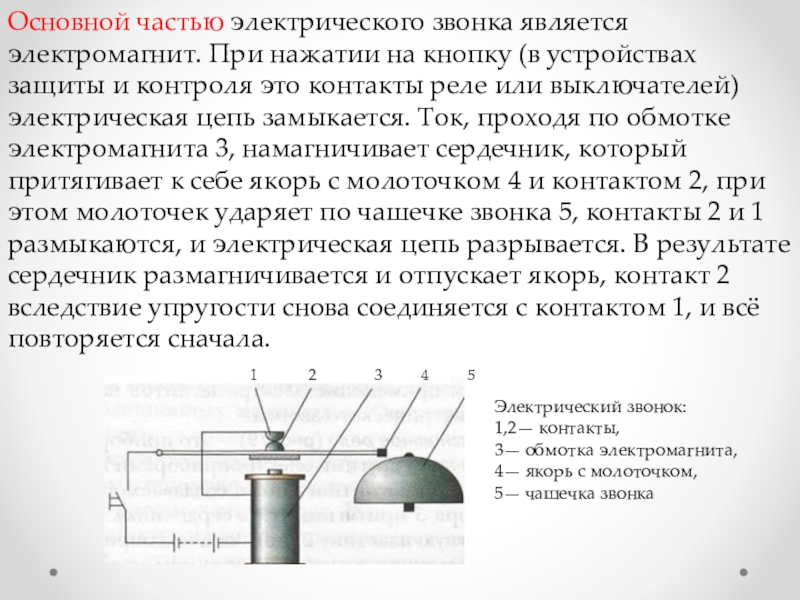

устройствах защиты и контроля это контакты реле или выключателей) электрическая цепь замыкается. Ток, проходя по обмотке электромагнита 3, намагничивает сердечник, который притягивает к себе якорь с молоточком 4 и контактом 2, при этом молоточек ударяет по чашечке звонка 5, контакты 2 и 1 размыкаются, и электрическая цепь разрывается. В результате сердечник размагничивается и отпускает якорь, контакт 2 вследствие упругости снова соединяется с контактом 1, и всё повторяется сначала.

1 2 3 4 5

Электрический звонок:
1,2— контакты,
3— обмотка электромагнита,
4— якорь с молоточком,
5— чашечка звонка
