Презентация, доклад по технологии для 8 класса на тему:Принципиальные и монтажные электросхемы.

Содержание

Простейшая демонстрационная электрическая цепь может содержать всего три элемента: источник, нагрузку и соединительные провода. Однако реальные работающие цепи намного сложнее. Помимо основных элементов они содержат различные выключатели, рубильники, пускатели, контакторы, предохранители, реле в автоматах, электроизмерительные приборы,

Слайд 1Принципиальные и монтажные электросхемы
Учитель технологии Губарь Геннадий Васильевич
МБОУ гимназия № 30

города Ставрополя
Принципиальные и монтажные электросхемыУчитель технологии Губарь Геннадий ВасильевичМБОУ гимназия № 30 города Ставрополя

Слайд 2Простейшая демонстрационная электрическая цепь может содержать всего три элемента: источник, нагрузку

и соединительные провода. Однако реальные работающие цепи намного сложнее. Помимо основных элементов они содержат различные выключатели, рубильники, пускатели, контакторы, предохранители, реле в автоматах, электроизмерительные приборы, розетки, вилки и др. При сборке электротехнических цепей электромонтажник руководствуется принципиальной электрической схемой.
Простейшая демонстрационная электрическая цепь может содержать всего три элемента: источник, нагрузку и соединительные провода. Однако реальные работающие

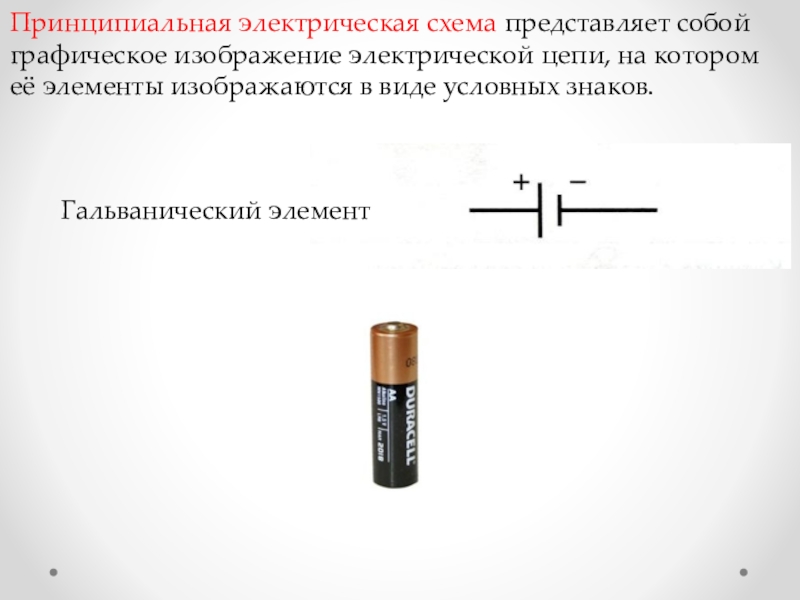

Слайд 3Принципиальная электрическая схема представляет собой графическое изображение электрической цепи, на котором

её элементы изображаются в виде условных знаков.

Гальванический элемент

Принципиальная электрическая схема представляет собой графическое изображение электрической цепи, на котором её элементы изображаются в виде условных

Слайд 4Батарея из гальванических элементов
Провод

Батарея из гальванических элементовПровод

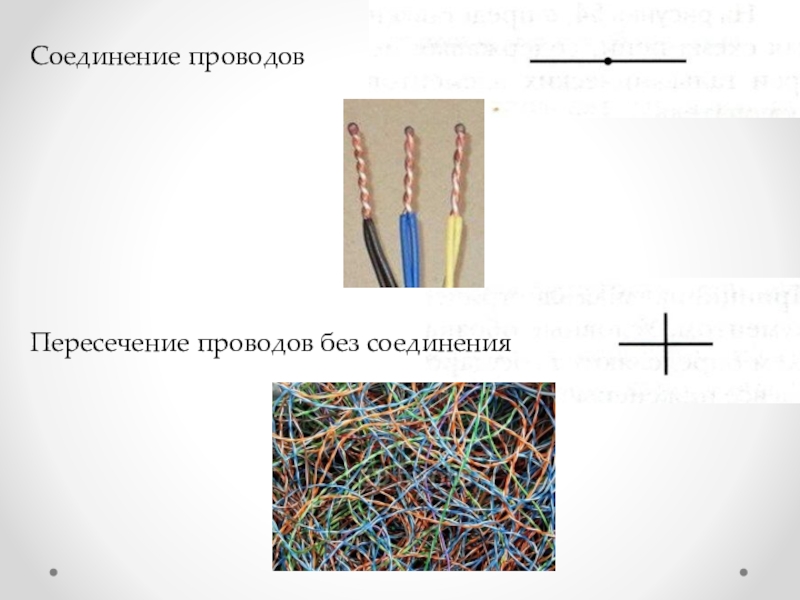

Слайд 5Соединение проводов
Пересечение проводов без соединения

Соединение проводовПересечение проводов без соединения

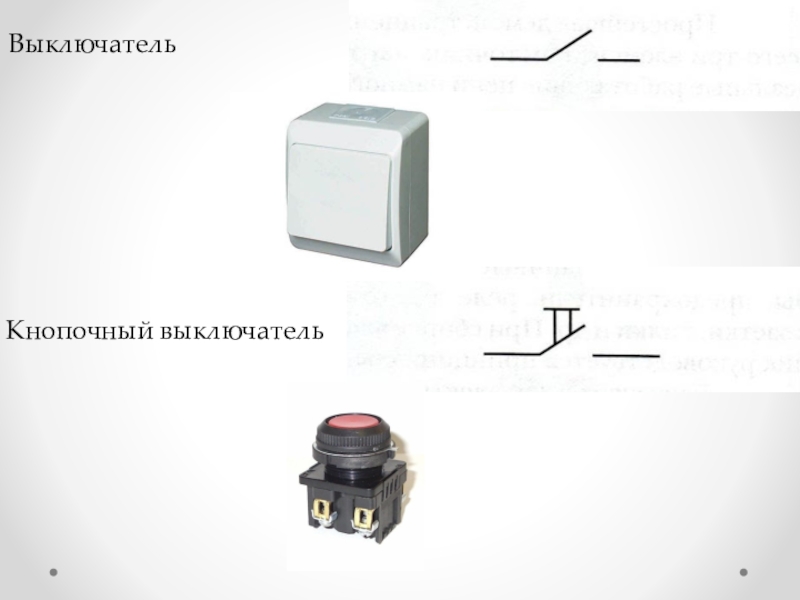

Слайд 6Выключатель
Кнопочный выключатель

ВыключательКнопочный выключатель

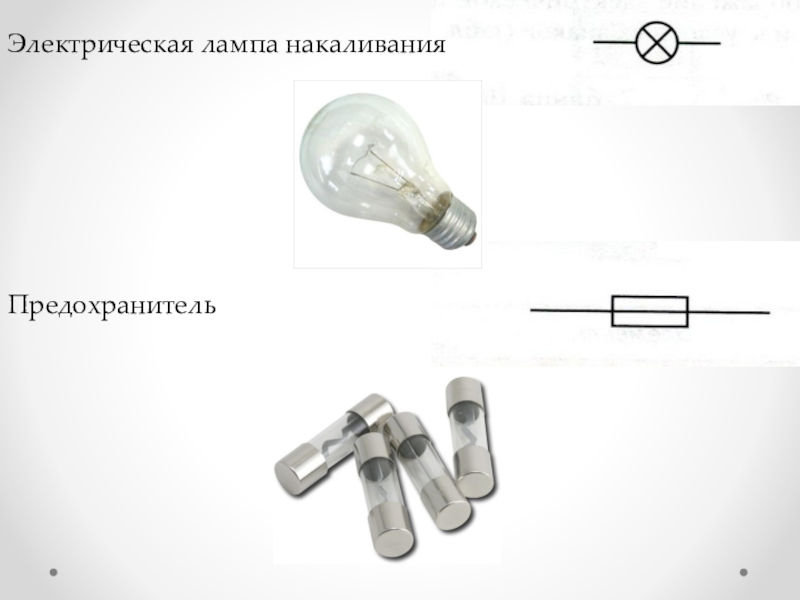

Слайд 7Предохранитель
Электрическая лампа накаливания

ПредохранительЭлектрическая лампа накаливания

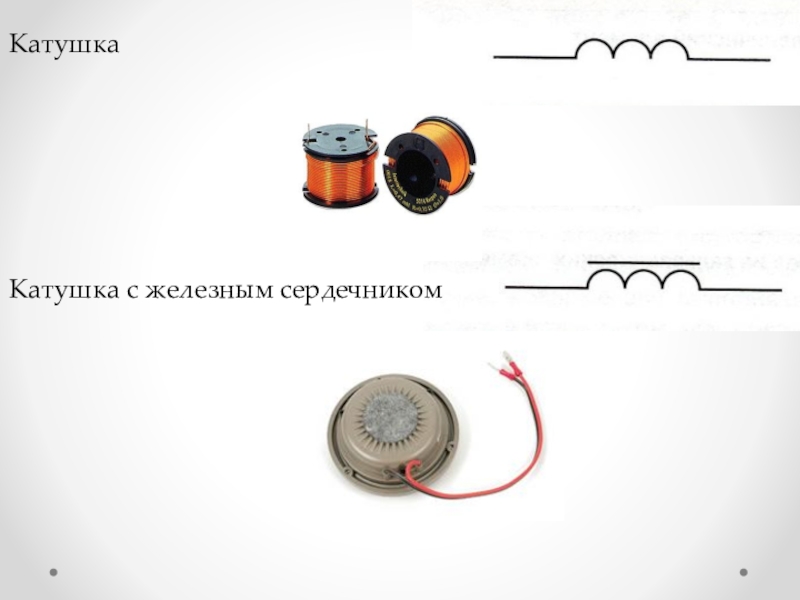

Слайд 8Катушка
Катушка с железным сердечником

КатушкаКатушка с железным сердечником

Слайд 9Амперметр
Вольтметр

АмперметрВольтметр

Слайд 10 На рисунке, а, представлена простейшая принципиальная электрическая схема цепи,

содержащая источник электрической энергии в виде батареи гальванических элементов, нагрузку в виде лампы накаливания и выключатель.
Принципиальная электрическая схема устройства является графическим документом. Условные обозначения и правила выполнения электрических схем определяются государственным стандартом, который обязаны соблюдать все инженеры и техники.
На рисунке, а, представлена простейшая принципиальная электрическая схема цепи, содержащая источник электрической энергии в виде

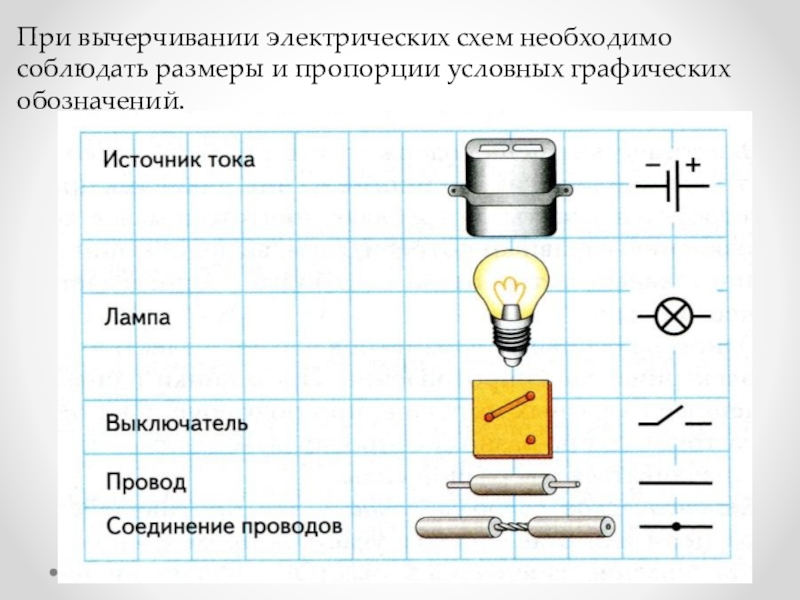

Слайд 11При вычерчивании электрических схем необходимо соблюдать размеры и пропорции условных графических

обозначений.
При вычерчивании электрических схем необходимо соблюдать размеры и пропорции условных графических обозначений.

Слайд 12Линии связей между элементами схемы проводят параллельно или взаимно перпендикулярно, соблюдая

условие замкнутости цепи, наклонные линии не применяются.

Принципиальная схема показывает соединение только основных элементов цепи, без комплектующей арматуры (электророзетки, вилки, ламповые патроны). Поэтому электромонтажнику необходимо иметь ещё одну схему — монтажную.

Линии связей между элементами схемы проводят параллельно или взаимно перпендикулярно, соблюдая условие замкнутости цепи, наклонные линии не

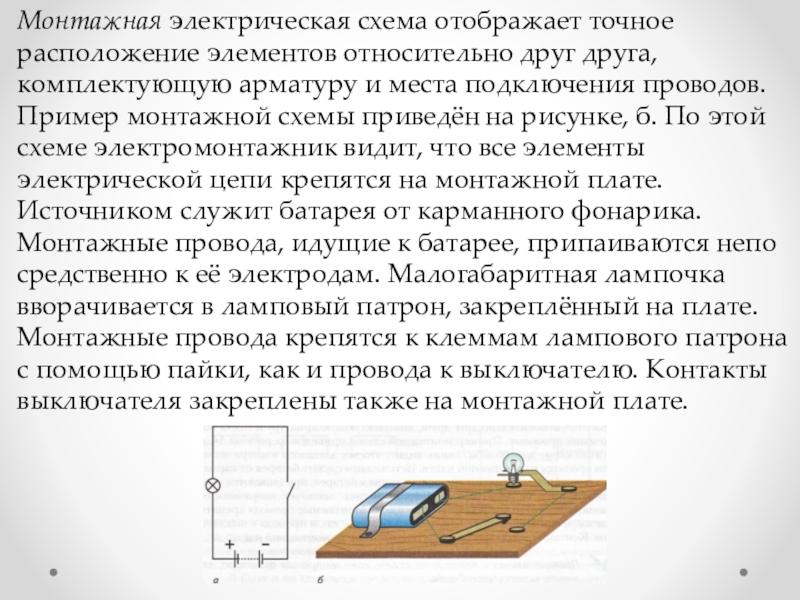

Слайд 13Монтажная электрическая схема отображает точное расположение элементов относительно друг друга, комплектующую

арматуру и места под­ключения проводов. Пример монтажной схемы приведён на рисунке, б. По этой схеме электромонтажник видит, что все элементы электрической цепи крепятся на монтажной плате. Источником служит батарея от карман­ного фонарика. Монтажные провода, идущие к батарее, припаиваются непо­средственно к её электродам. Малогабаритная лампочка вворачивается в ламповый патрон, закреплённый на плате. Монтажные провода крепятся к клеммам лампового патрона с помощью пайки, как и провода к выключа­телю. Контакты выключателя закреплены также на монтажной плате.
Монтажная электрическая схема отображает точное расположение элементов относительно друг друга, комплектующую арматуру и места под­ключения проводов. Пример

Слайд 15Домашнее задание

1. Изучите § 31 учебника.

Домашнее задание1.	Изучите § 31 учебника.
