Слайд 1УРОК № 7-8. ПОРОДЫ ДРЕВЕСИНЫ, ЧАСТИ ДЕРЕВА.
МАОУ «СОШ№14» г. Кемерово
Учитель
Технологии Садвакасов Рафаиль Газисович
Виды пиломатериалов.
УРОК № 7-8. ПОРОДЫ ДРЕВЕСИНЫ, ЧАСТИ ДЕРЕВА.
Виды пиломатериалов.
УРОК № 7-8. ПОРОДЫ ДРЕВЕСИНЫ, ЧАСТИ ДЕРЕВА.
Виды пиломатериалов.

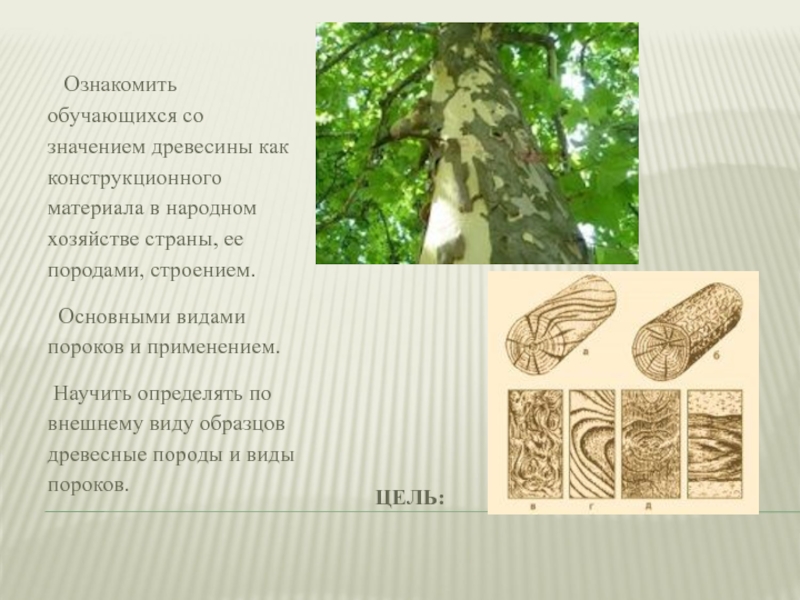

Слайд 2ЦЕЛЬ:
Ознакомить обучающихся со значением древесины как конструкционного материала в
народном хозяйстве страны, ее породами, строением.
Основными видами пороков и применением.
Научить определять по внешнему виду образцов древесные породы и виды пороков.

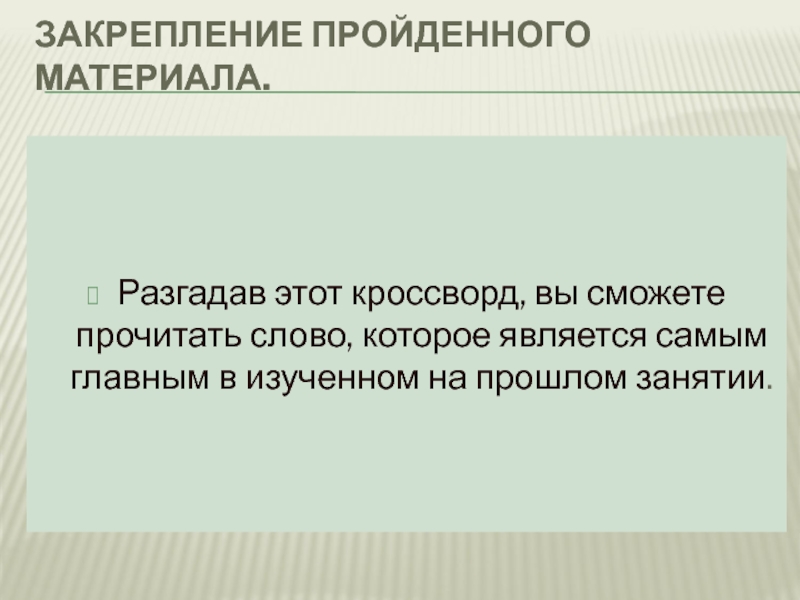

Слайд 3ЗАКРЕПЛЕНИЕ ПРОЙДЕННОГО МАТЕРИАЛА.
Разгадав этот кроссворд, вы сможете прочитать слово, которое является
самым главным в изученном на прошлом занятии.

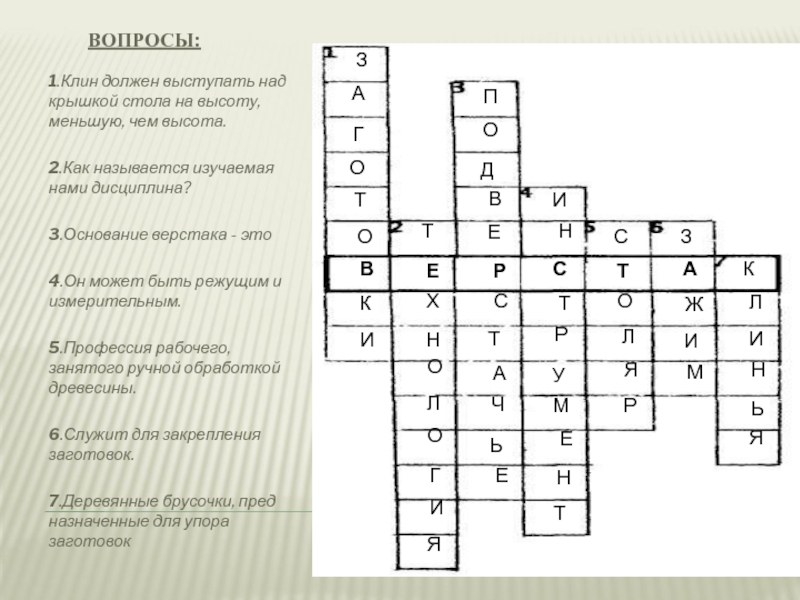

Слайд 4ВОПРОСЫ:
1.Клин должен выступать над крышкой стола на высоту, меньшую, чем высота.
2.Как называется изучаемая нами дисциплина?
3.Основание верстака - это
4.Он может быть режущим и измерительным.
5.Профессия рабочего, занятого ручной обработкой древесины.
6.Служит для закрепления заготовок.
7.Деревянные брусочки, пред назначенные для упора заготовок
А
З
Г
О
Т
О
В
К
И
Т
Е
Х
Н
О
Л
О
Г
И
Я
П
О
Д
В
Е
Р
С
Т
А
Ч
Ь
Е
И
Н
С
Т
Р
У
М
Е
Н
Т
С
Т
О
Л
Я
Р
З
А
Ж
И
М
К
Л
И
Н
Ь
Я

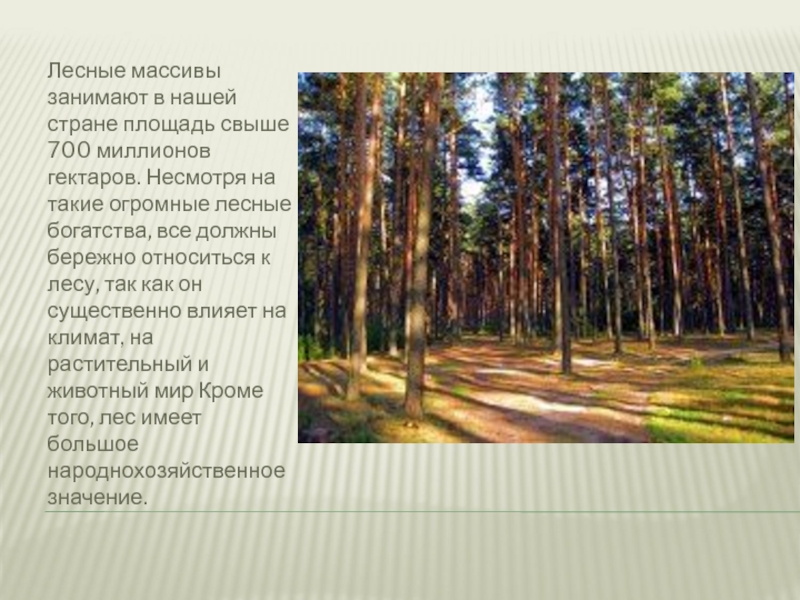

Слайд 5Лесные массивы занимают в нашей стране площадь свыше 700 миллионов гектаров.
Несмотря на такие огромные лесные богатства, все должны бережно относиться к лесу, так как он существенно влияет на климат, на растительный и животный мир Кроме того, лес имеет большое народнохозяйственное значение.
Слайд 6ДАВАЙТЕ СРАВНИМ СВОЙСТВА ДРЕВЕСИНЫ И ТАКИХ МАТЕРИАЛОВ, КАК, НАПРИМЕР, МЕТАЛЛ И
КАМЕНЬ.
МЕТАЛЛ
КАМЕНЬ
ДРЕВЕСИНА
Слайд 7 Приходим к выводу, что древесина - легкий, прочный, хорошо обрабатываемый
режущим инструментом материал, отличается красивым внешним видом.
Одновременно выявляем и его отрицательные качества: легкая загораемость, короб-ление при высушивании, загниваемость.
Слайд 8КАКИЕ ДРЕВЕСНЫЕ ПОРОДЫ ВАМ ИЗВЕСТНЫ И НА КАКИЕ ВИДЫ ПОДРАЗДЕЛЯЮТСЯ?
Лиственные и хвойные.
Деревья, имеющие листву, называются лиственными
ОЛЬХА
ЛИПА
БЕРЕЗА
ДУБ
ОСИНА
Слайд 9А ИМЕЮЩИЕ ХВОЮ - ХВОЙНЫМИ.
СОСНА
КЕДР
ПИХТА
ЕЛЬ
Слайд 10ИЗ ЧЕГО ЖЕ СОСТОИТ ДЕРЕВО?
ИЗ СТВОЛА
КОРНЯ
СУЧЬЕВ
ХВОИ
ИЛИ ЛИСТВЫ

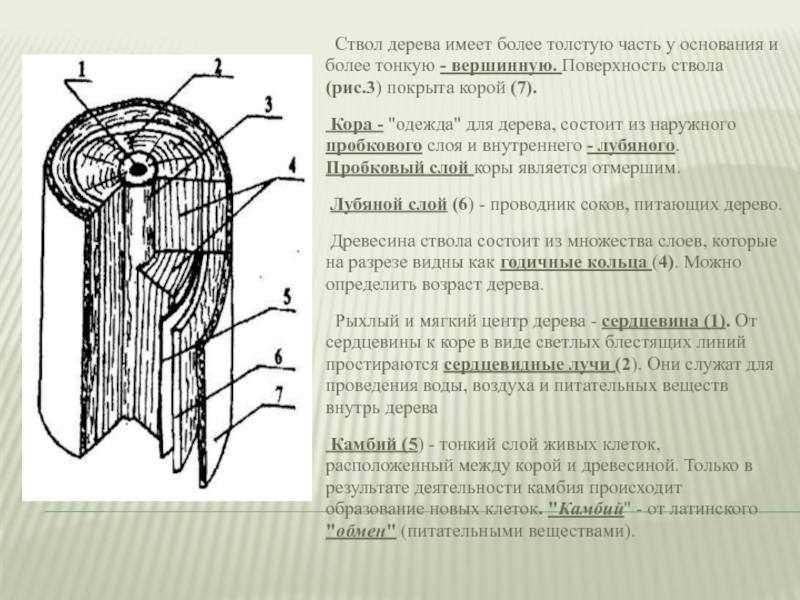

Слайд 11 Ствол дерева имеет более толстую часть у основания и более
тонкую - вершинную. Поверхность ствола (рис.3) покрыта корой (7).
Кора - "одежда" для дерева, состоит из наружного пробкового слоя и внутреннего - лубяного. Пробковый слой коры является отмершим.
Лубяной слой (6) - проводник соков, питающих дерево.
Древесина ствола состоит из множества слоев, которые на разрезе видны как годичные кольца (4). Можно определить возраст дерева.
Рыхлый и мягкий центр дерева - сердцевина (1). От сердцевины к коре в виде светлых блестящих линий простираются сердцевидные лучи (2). Они служат для проведения воды, воздуха и питательных веществ внутрь дерева
Камбий (5) - тонкий слой живых клеток, расположенный между корой и древесиной. Только в результате деятельности камбия происходит образование новых клеток. "Камбий" - от латинского "обмен" (питательными веществами).
Слайд 12

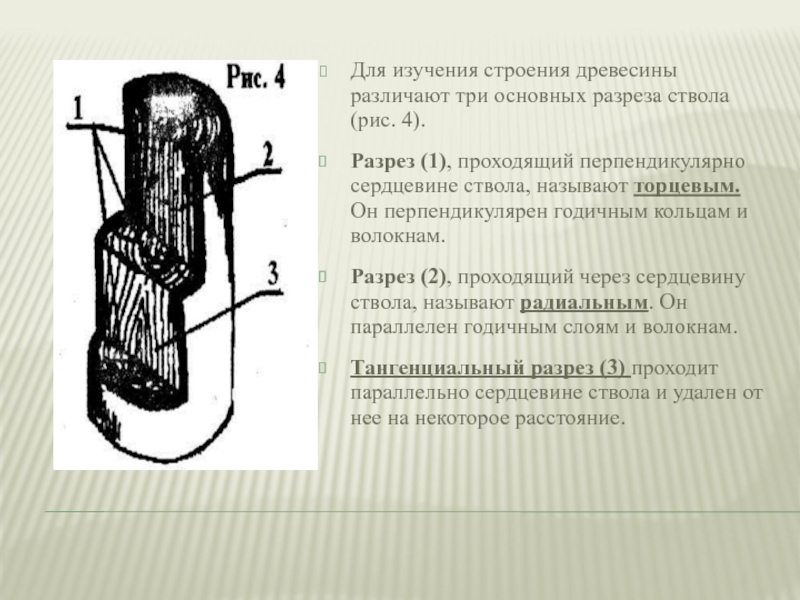

Для изучения строения древесины различают три основных разреза ствола (рис. 4).
Разрез (1), проходящий перпендикулярно сердцевине ствола, называют торцевым. Он перпендикулярен годичным кольцам и волокнам.
Разрез (2), проходящий через сердцевину ствола, называют радиальным. Он параллелен годичным слоям и волокнам.
Тангенциальный разрез (3) проходит параллельно сердцевине ствола и удален от нее на некоторое расстояние.

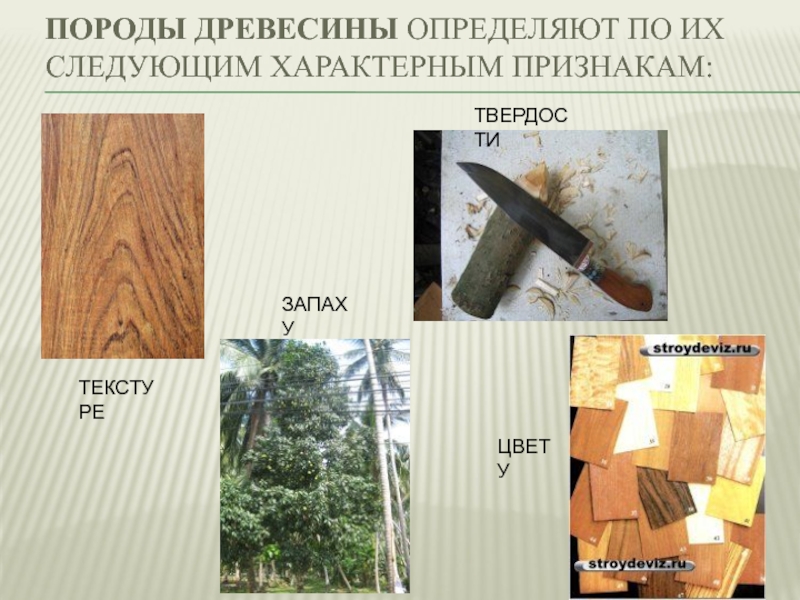

Слайд 13ПОРОДЫ ДРЕВЕСИНЫ ОПРЕДЕЛЯЮТ ПО ИХ СЛЕДУЮЩИМ ХАРАКТЕРНЫМ ПРИЗНАКАМ:
ТЕКСТУРЕ
ЗАПАХУ
ТВЕРДОСТИ
ЦВЕТУ

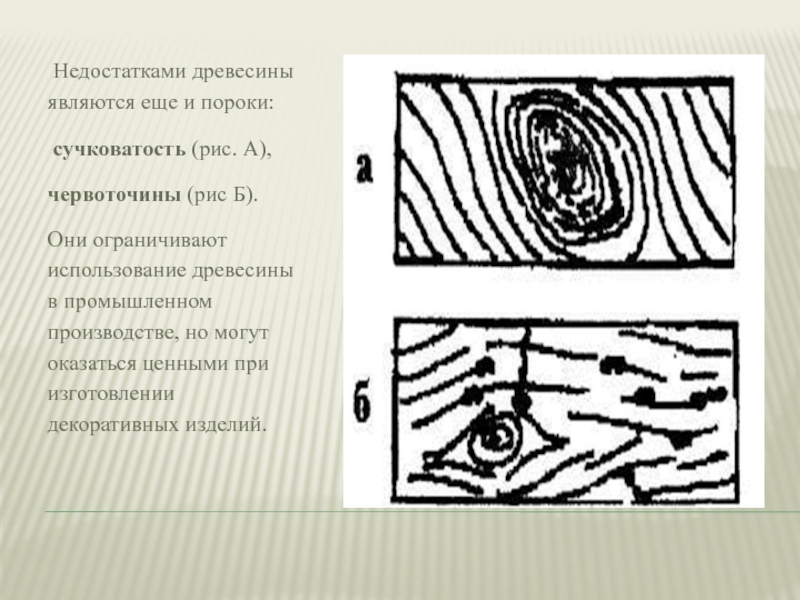

Слайд 14 Недостатками древесины являются еще и пороки:
сучковатость (рис. А),
червоточины
(рис Б).
Они ограничивают использование древесины в промышленном производстве, но могут оказаться ценными при изготовлении декоративных изделий.
Слайд 15ПЕРЕХОДИМ К РАССМОТРЕНИЮ ПИЛОМАТЕРИАЛОВ И ДРЕВЕСНЫХ МАТЕРИАЛОВ.
При продольной распиловке стволов
деревьев на лесопильных рамах получают различные пиломатериалы
брусья (а, б),
бруски (в),
доски (г, д),
пластины (е),
четвертины (ж)
и горбыли (з)

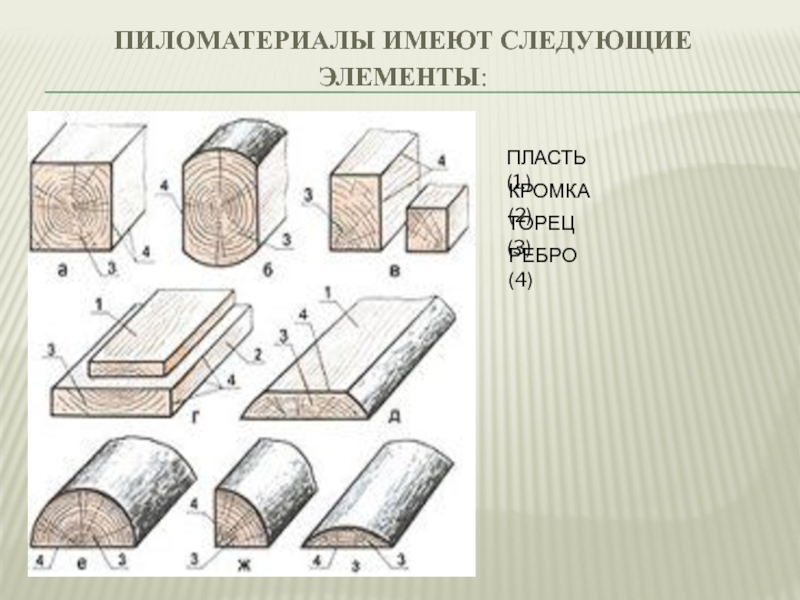

Слайд 16ПИЛОМАТЕРИАЛЫ ИМЕЮТ СЛЕДУЮЩИЕ ЭЛЕМЕНТЫ:
ПЛАСТЬ (1.)
КРОМКА (2)
ТОРЕЦ (3)
РЕБРО (4)

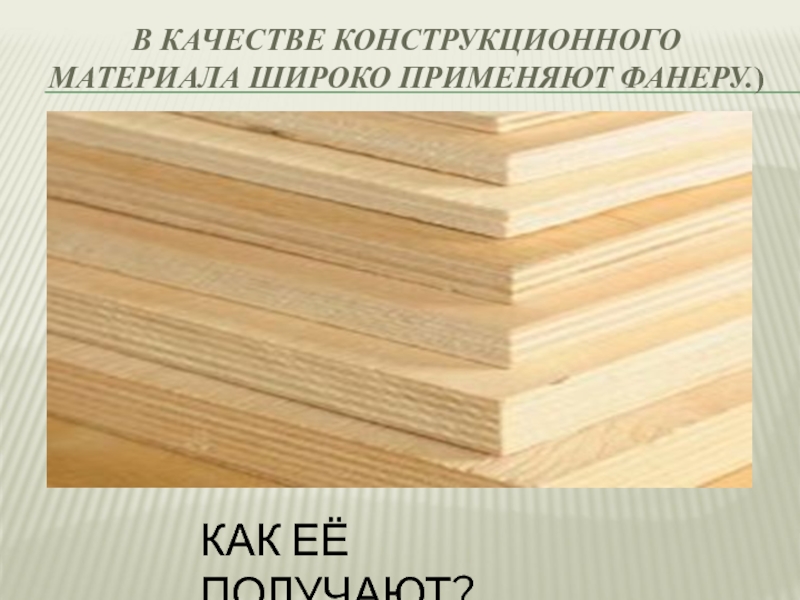

Слайд 17В КАЧЕСТВЕ КОНСТРУКЦИОННОГО МАТЕРИАЛА ШИРОКО ПРИМЕНЯЮТ ФАНЕРУ.)
КАК ЕЁ ПОЛУЧАЮТ?
Слайд 18Путем наклеивания друг на друга трех и более тонких листов древесины
– шпона (4). Шпон в переводе с немецкого - "щепка". Шпон срезают (лущат) острым ножом (2) специального лущильного станка (3) при вращении бревна длиной около 2,0 м (1). При этом бревно, как рулон, раскатывается в ленту шпона. Ленту шпона разрезают на квадратные листы, которые высушивают в сушилках, намазывают клеем и укладывают друг на друга так, чтобы направление волокон в них было перпендикулярно друг другу. Листы склеивают под прессом. Так получают фанеру.
Слайд 19ФАНЕРА ПРОЧНЕЕ ДРЕВЕСИНЫ, ПОЧТИ НЕ РАССЫХАЕТСЯ И НЕ РАСТРЕСКИВАЕТСЯ, ХОРОШО ГНЕТСЯ
И ОБРАБАТЫВАЕТСЯ.
Где ее применяют?
Слайд 20В СТРОИТЕЛЬСТВЕ, ПРИ ИЗГОТОВЛЕНИИ МЕБЕЛИ, В МАШИНОСТРОЕНИИ, САМОЛЕТОСТРОЕНИИ.

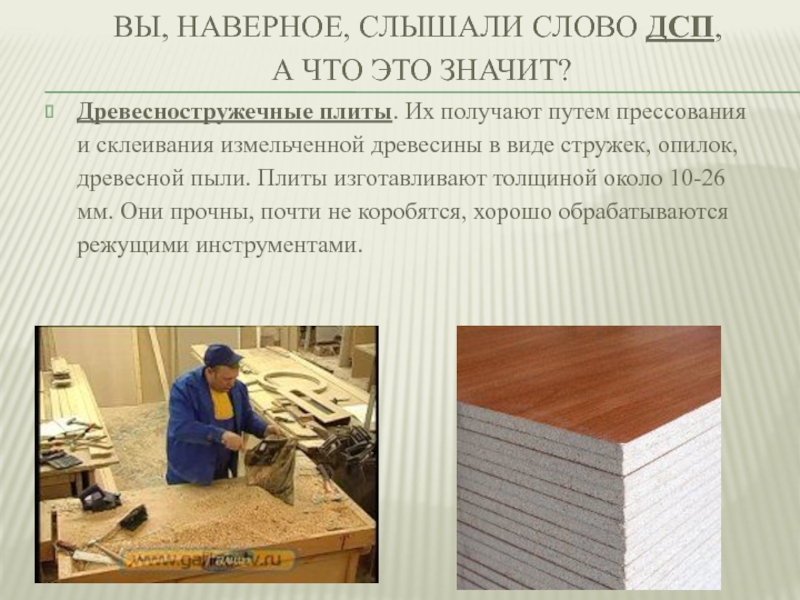

Слайд 21ВЫ, НАВЕРНОЕ, СЛЫШАЛИ СЛОВО ДСП,
А ЧТО ЭТО ЗНАЧИТ?
Древесностружечные плиты. Их
получают путем прессования и склеивания измельченной древесины в виде стружек, опилок, древесной пыли. Плиты изготавливают толщиной около 10-26 мм. Они прочны, почти не коробятся, хорошо обрабатываются режущими инструментами.
Слайд 22ЧТО ИЗ НИХ ИЗГОТАВЛИВАЮТ?
Мебель
Стены и перегородки
Двери
Полы
Однако с течением времени они выделяют
вредные для здоровья вещества, поэтому их нежелательно применять в жилых помещениях

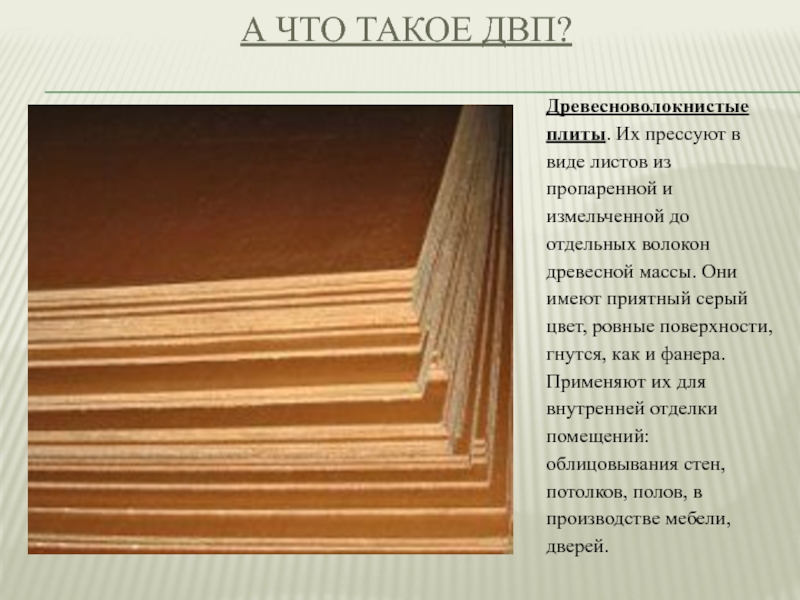

Слайд 23А ЧТО ТАКОЕ ДВП?
Древесноволокнистые плиты. Их прессуют в виде листов из
пропаренной и измельченной до отдельных волокон древесной массы. Они имеют приятный серый цвет, ровные поверхности, гнутся, как и фанера. Применяют их для внутренней отделки помещений: облицовывания стен, потолков, полов, в производстве мебели, дверей.

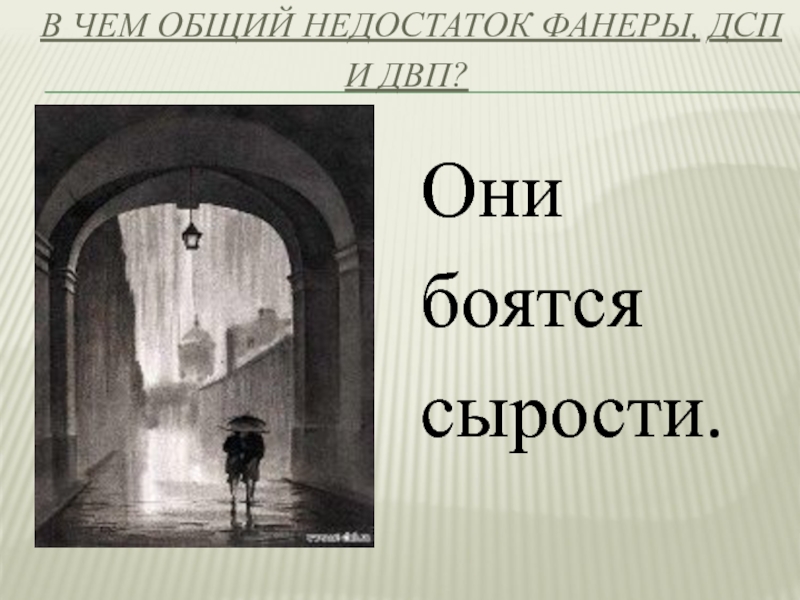

Слайд 24В ЧЕМ ОБЩИЙ НЕДОСТАТОК ФАНЕРЫ, ДСП И ДВП?
Они боятся сырости.

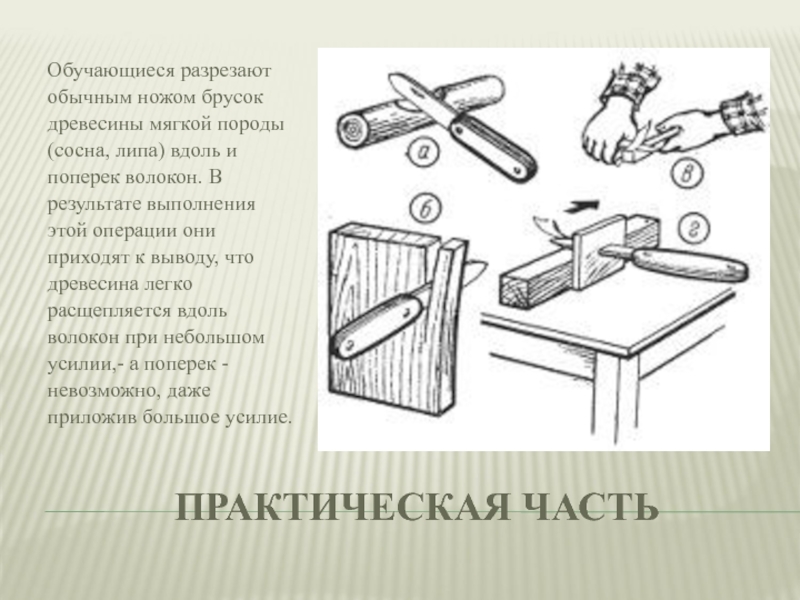

Слайд 25ПРАКТИЧЕСКАЯ ЧАСТЬ
Обучающиеся разрезают обычным ножом брусок древесины мягкой породы (сосна, липа)
вдоль и поперек волокон. В результате выполнения этой операции они приходят к выводу, что древесина легко расщепляется вдоль волокон при небольшом усилии,- а поперек -невозможно, даже приложив большое усилие.
Слайд 26УЧАЩИЕСЯ ПРОБУЮТ ОПРЕДЕЛИТЬ ПОРОДЫ ДРЕВЕСИНЫ ПО ОБРАЗЦАМ, РАССМАТРИВАЮТ ОБРАЗЦЫ ПИЛОМАТЕРИАЛОВ, ФАНЕРЫ,

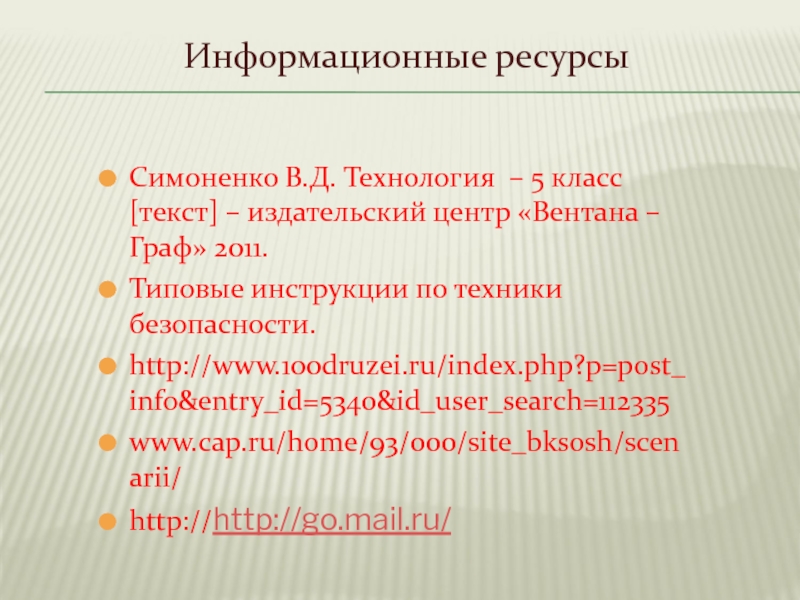

Слайд 27Информационные ресурсы
