Презентация, доклад по технологии для 5 класса по теме Графическая документация
Содержание
- 1. Презентация по технологии для 5 класса по теме Графическая документация
- 2. Чертёж представляет собой условное изображение изделия, выполненное
- 3. Слайд 3
- 4. Масштаб – отношение линейных размеров изображения к
- 5. На чертеже выполняют три вида изображения детали: Вид спереди (главный); Вид слева; Вид сверху.
- 6. Название детали, а также сведения о материале,
- 7. Слайд 7
- 8. Практическая работаВыполнить практическую работу «Линии чертежа»Формат А4;Масштаб 1:1
Чертёж представляет собой условное изображение изделия, выполненное при помощи чертежных инструментов. Эскиз является условным изображением изделия, выполненным от руки, но с выдержанными на глаз пропорциями между частями. Технический рисунок представляет собой наглядное изображение изделия, в котором
Слайд 2

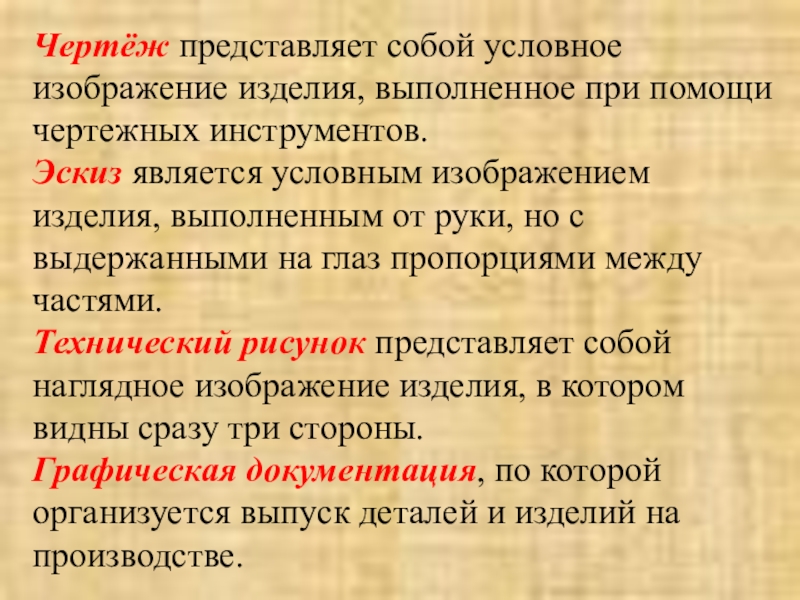

Чертёж представляет собой условное изображение изделия, выполненное при помощи чертежных инструментов.
Эскиз
является условным изображением изделия, выполненным от руки, но с выдержанными на глаз пропорциями между частями.
Технический рисунок представляет собой наглядное изображение изделия, в котором видны сразу три стороны.
Графическая документация, по которой организуется выпуск деталей и изделий на производстве.
Слайд 4

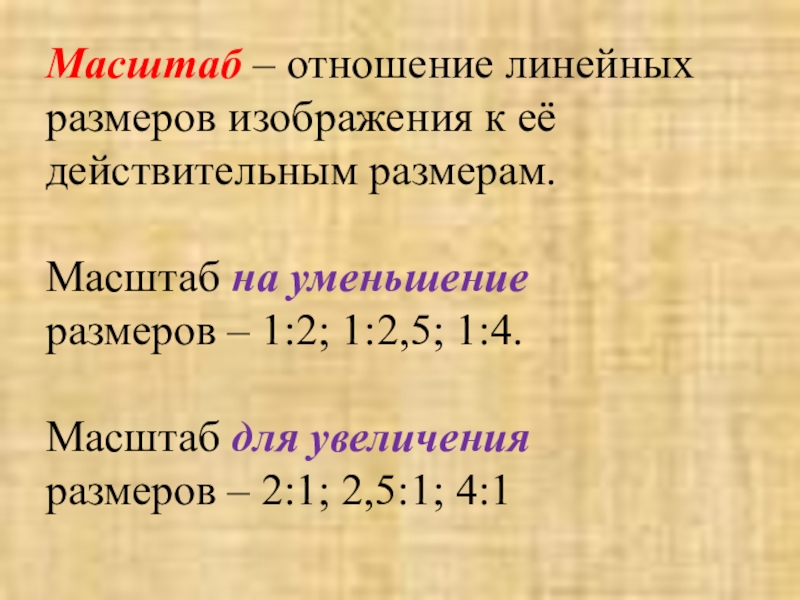

Масштаб – отношение линейных размеров изображения к её действительным размерам.
Масштаб на
уменьшение
размеров – 1:2; 1:2,5; 1:4.
Масштаб для увеличения
размеров – 2:1; 2,5:1; 4:1
размеров – 1:2; 1:2,5; 1:4.
Масштаб для увеличения
размеров – 2:1; 2,5:1; 4:1
Слайд 5На чертеже выполняют три вида изображения детали:
Вид спереди (главный);
Вид
слева;
Вид сверху.
Вид сверху.
Слайд 6

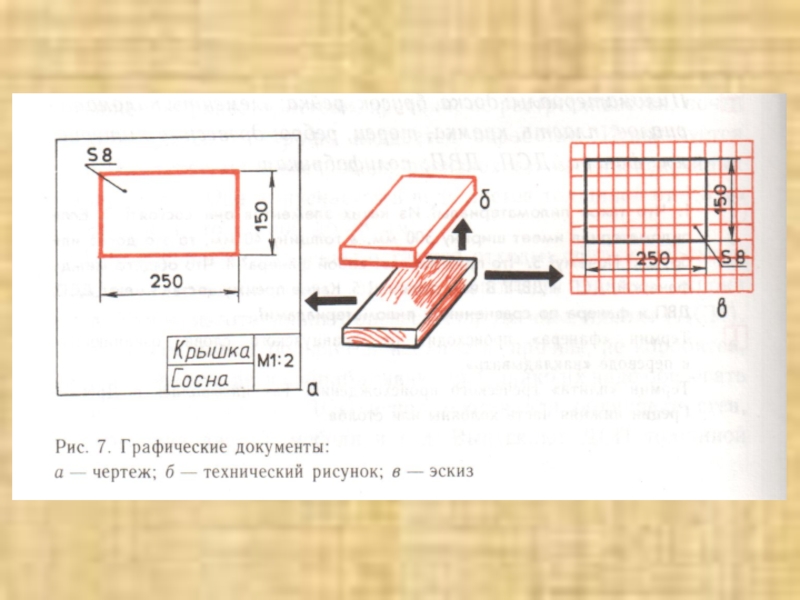

Название детали, а также сведения о материале, из которого она изготовлена,
записывают в правом нижнем углу чертежа, эскиза или технического рисунка.
Прочитать графическую документацию (чертёж, технический рисунок или эскиз) – значит определить название детали, масштаб её изображения, количество видов, размеры и форму, материал, из которого она изготовлена.
Прочитать графическую документацию (чертёж, технический рисунок или эскиз) – значит определить название детали, масштаб её изображения, количество видов, размеры и форму, материал, из которого она изготовлена.
