Презентация, доклад по технологическому оборудованию

отечественного машиностроения, широкого внедрения новой техники и прогрессивной технологии: станков с числовым программным управлением, роторных, роторно-конвейерных и других автоматических линий, автоматизированных и роботизированных комплексов, гибких производственных систем необходимо совершенствовать ремонтное производство, обеспечивая надежную работу машин и оборудования во всех отраслях народного хозяйства. Важно развивать фирменный ремонт и обслуживание силами изготовителей сложной и особо точной механики, обеспечить потребности в запасных частях к машинам и оборудованию. Определение границ экономической целесообразности ремонта, а на этой основе — оптимальных сроков службы оборудования и путей наиболее рациональной организации ремонтных работ приобретают все большее значение.

компрессора.

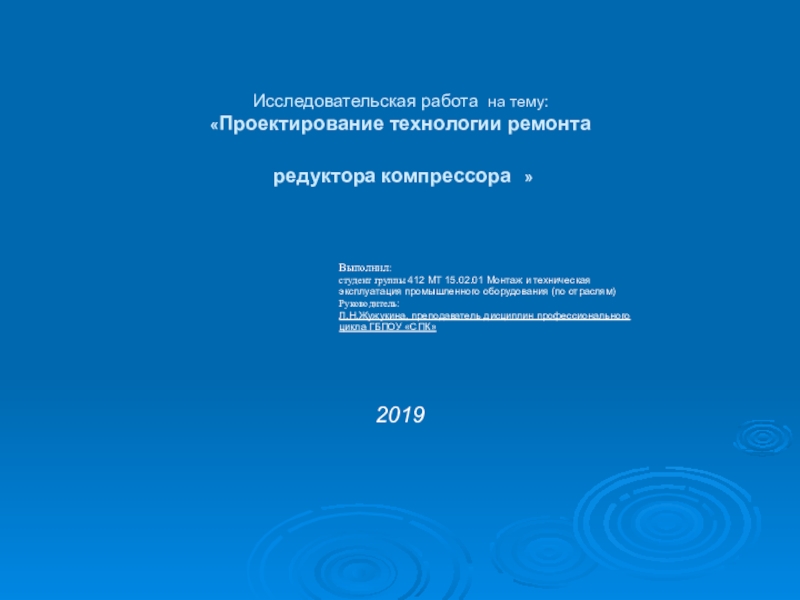

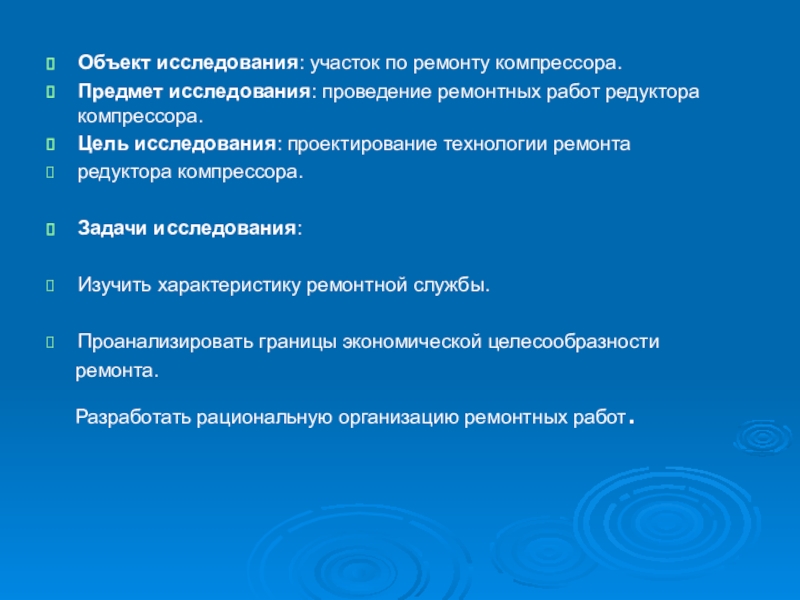

Цель исследования: проектирование технологии ремонта
редуктора компрессора.

Задачи исследования:

Изучить характеристику ремонтной службы.

Проанализировать границы экономической целесообразности
ремонта.
Разработать рациональную организацию ремонтных работ.

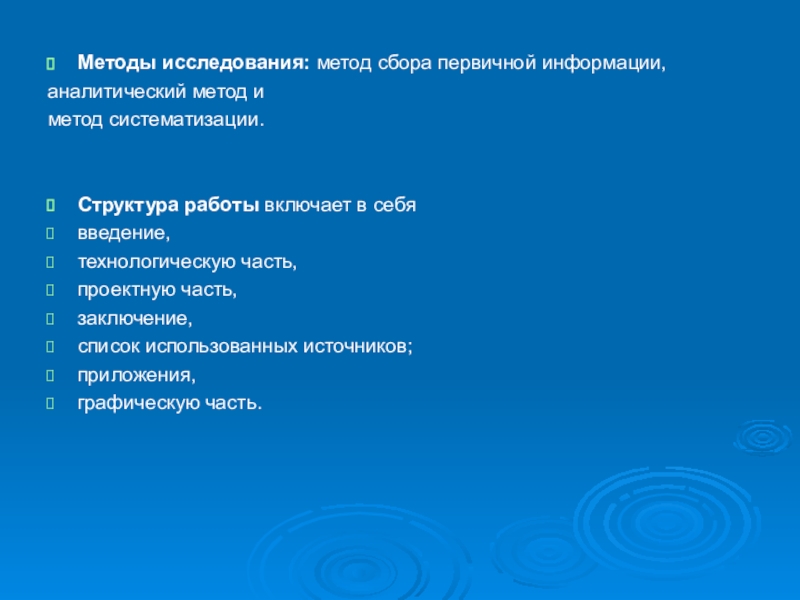

работы включает в себя
введение,
технологическую часть,
проектную часть,
заключение,
список использованных источников;
приложения,
графическую часть.

оборудования;

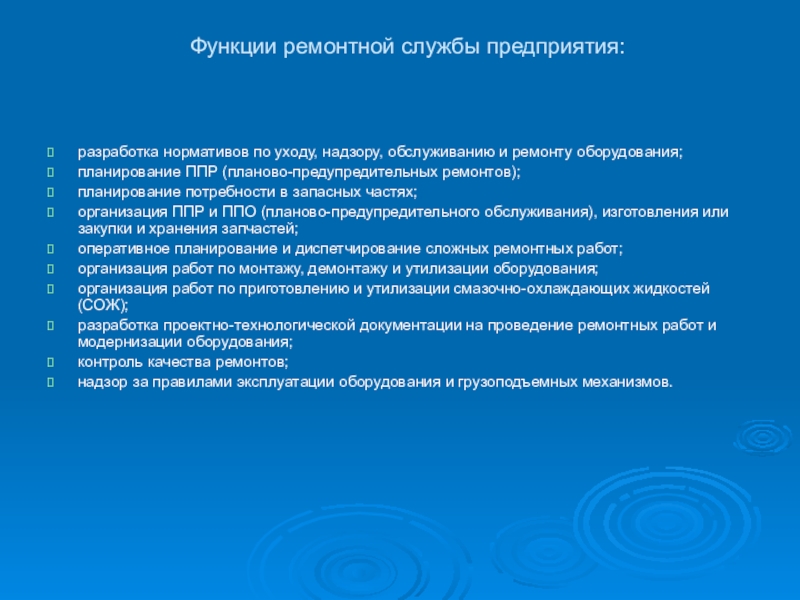

планирование ППР (планово-предупредительных ремонтов);
планирование потребности в запасных частях;
организация ППР и ППО (планово-предупредительного обслуживания), изготовления или закупки и хранения запчастей;
оперативное планирование и диспетчирование сложных ремонтных работ;
организация работ по монтажу, демонтажу и утилизации оборудования;
организация работ по приготовлению и утилизации смазочно-охлаждающих жидкостей (СОЖ);
разработка проектно-технологической документации на проведение ремонтных работ и модернизации оборудования;
контроль качества ремонтов;
надзор за правилами эксплуатации оборудования и грузоподъемных механизмов.

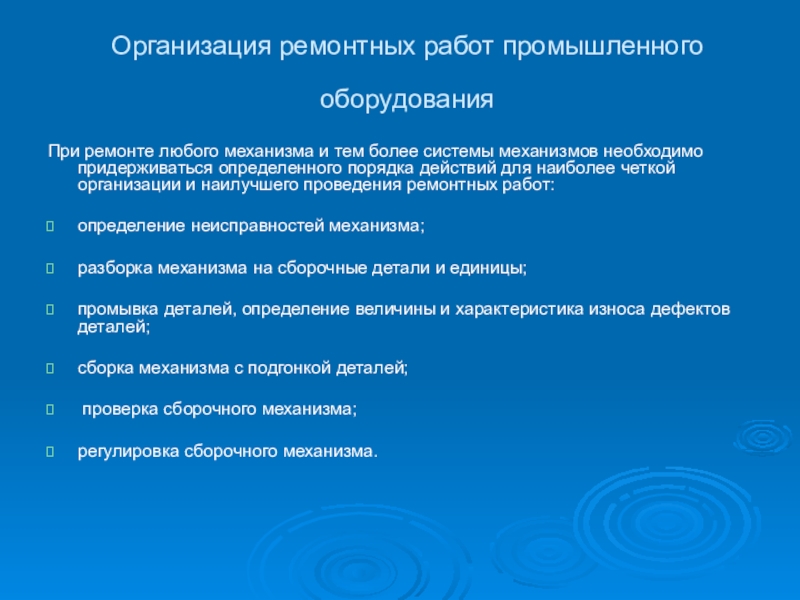

более системы механизмов необходимо придерживаться определенного порядка действий для наиболее четкой организации и наилучшего проведения ремонтных работ:

определение неисправностей механизма;

разборка механизма на сборочные детали и единицы;

промывка деталей, определение величины и характеристика износа дефектов деталей;

сборка механизма с подгонкой деталей;

проверка сборочного механизма;

регулировка сборочного механизма.

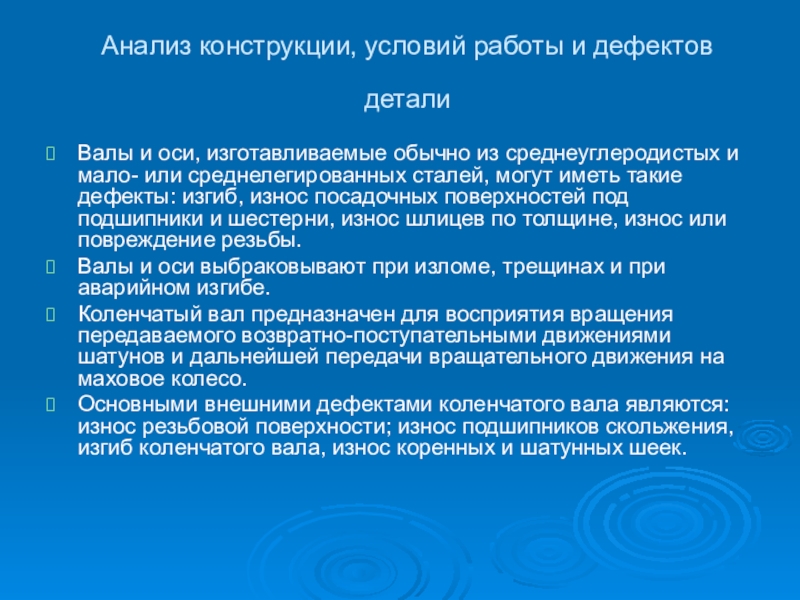

обычно из среднеуглеродистых и мало- или среднелегированных сталей, могут иметь такие дефекты: изгиб, износ посадочных поверхностей под подшипники и шестерни, износ шлицев по толщине, износ или повреждение резьбы.
Валы и оси выбраковывают при изломе, трещинах и при аварийном изгибе.
Коленчатый вал предназначен для восприятия вращения передаваемого возвратно-поступательными движениями шатунов и дальнейшей передачи вращательного движения на маховое колесо.
Основными внешними дефектами коленчатого вала являются: износ резьбовой поверхности; износ подшипников скольжения, изгиб коленчатого вала, износ коренных и шатунных шеек.

подшипник до размера менее Ø34,98мм. Износ поверхностей шатунных шеек до размера менее Ø39,98.

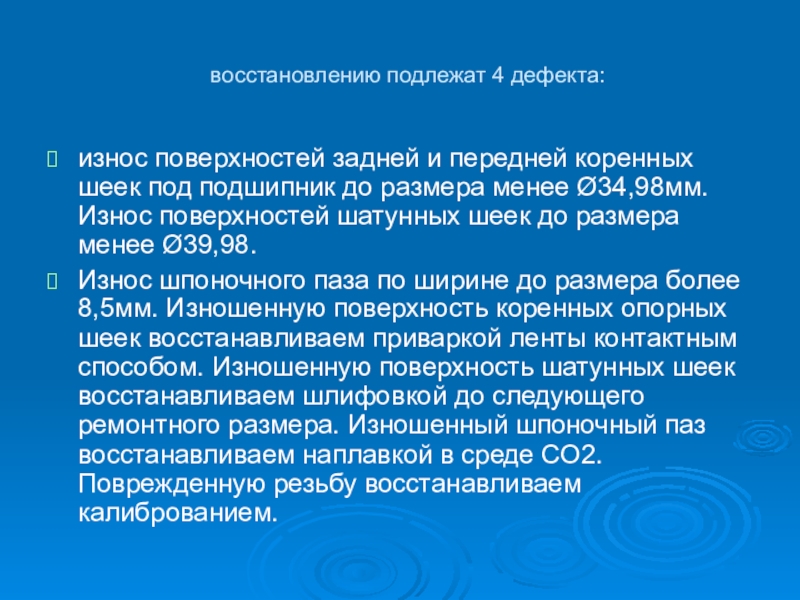

Износ шпоночного паза по ширине до размера более 8,5мм. Изношенную поверхность коренных опорных шеек восстанавливаем приваркой ленты контактным способом. Изношенную поверхность шатунных шеек восстанавливаем шлифовкой до следующего ремонтного размера. Изношенный шпоночный паз восстанавливаем наплавкой в среде СО2. Поврежденную резьбу восстанавливаем калиброванием.

на наличие трещин и усталостных разрушений.
Оборудование: магнитно -люминесцентный дефектоскоп.

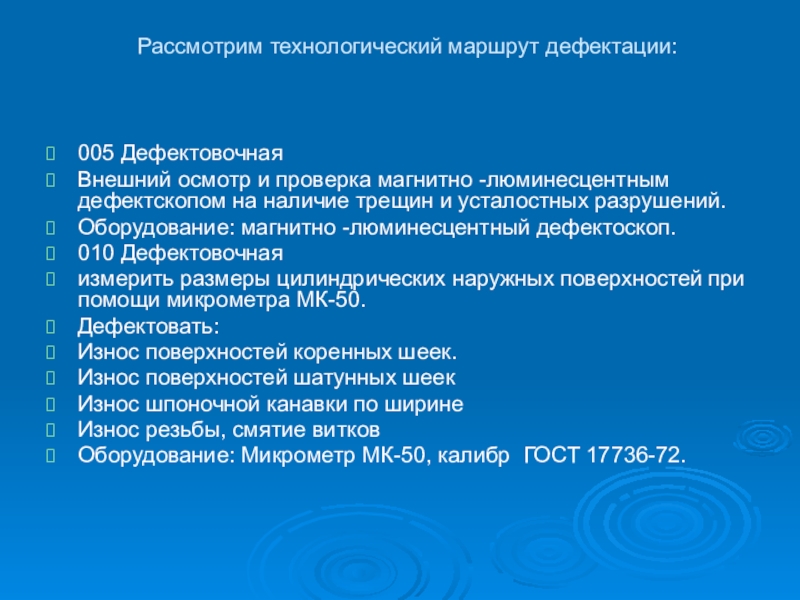

010 Дефектовочная
измерить размеры цилиндрических наружных поверхностей при помощи микрометра МК-50.
Дефектовать:
Износ поверхностей коренных шеек.
Износ поверхностей шатунных шеек
Износ шпоночной канавки по ширине
Износ резьбы, смятие витков
Оборудование: Микрометр МК-50, калибр ГОСТ 17736-72.

Ø8мм.
Зенковка коническая 2353-0081 Р6М5 ГОСТ 14953-80.
010 шлифовальная.
Станок шлифовальный 3М184И.
Шлифовать поверхность, выдерживая размер Ø34,5 (Деф.1).
Круг 92Е 1 400х10х203 24А 12-П СМ К 35м/с А 1кл. ГОСТ 2424-83, патрон поводковый 6152-0164 ГОСТ 13334-67, центра А8 ГОСТ 14034-74.
015 наплавочная.
Установка для наплавки.
Лента стальная холоднокатаная сталь 45 ГОСТ 503-81, HRC 45.
Приварить ленту, выдерживая ширину 26мм и Ø36,5мм. 18мм и Ø36,5мм (деф.1).
Патрон поводковый 7108-0021 ГОСТ 2571-71, св. трансформатор ТДМ-165У2.
020 наплавочная.
Установка для наплавки.
Заплавить паз, выдерживая размер ширину 8,5, глубину 5,4мм (Деф.3).
Патрон поводковый 6155-0051 ГОСТ 20505-75, сварочный преобразователь ПСЧ-500, наплавочная головка ОКС-1252А.
Проволока Нп1,8-30ХГСА ГОСТ 10543-75

5,4мм (Деф.3).
Фреза Т15К6 ГОСТ 6396\2234-0133, тиски станочные 7108-0025 ГОСТ 2572-72.
030 шлифовальная.
Станок шлифовальный 3М184И.
Шлифовать поверхность, выдерживая размер Ø35+0,003мм (Деф.3)
Круг 92Е 1 400х10х203 24А 12-П СМ К 35м/с А 1кл. ГОСТ 2424-83, патрон поводковый 6152-0164 ГОСТ 13334-67.
035 шлифовальная.
Станок шлифовальный 3М184И.
Шлифовать поверхность, выдерживая размер Ø40+0,950мм (Деф.2
Круг 92Е 1 400х10х203 24А 12-П СМ К 35м/с А 1кл. ГОСТ 2424-83, патрон поводковый 6152-0164 ГОСТ 13334-6
040 слесарная.
Тиски слесарные 7827-0285 ГОСТ 4045-7
Калибровать резьбу М16х1,5 (деф.4)
Плашка круглая ХВСТ ГОСТ 9740-71\2654-125
045 контрольная.
Микрометр МК-50, калибр ГОСТ 17736-72\8133-0001, кольцо 8221-0045, твердомер ТК-14-250 ГОСТ 9013-59; образцы шероховатости по ГОСТ 25142-8

механизмами, приспособлениями и квалифицированными рабочими. Нужно соответствующим образом организовать труд. Решению этих задач и способствует научная организация труда.

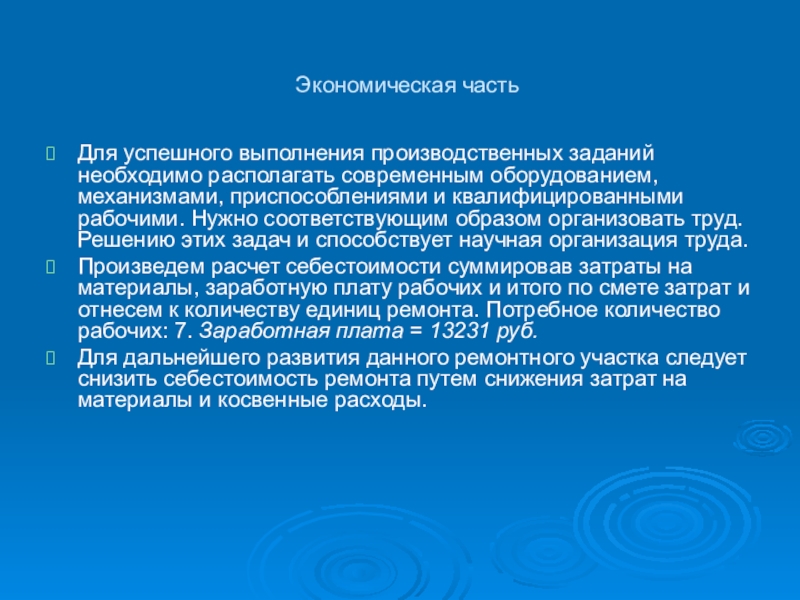

Произведем расчет себестоимости суммировав затраты на материалы, заработную плату рабочих и итого по смете затрат и отнесем к количеству единиц ремонта. Потребное количество рабочих: 7. Заработная плата = 13231 руб.
Для дальнейшего развития данного ремонтного участка следует снизить себестоимость ремонта путем снижения затрат на материалы и косвенные расходы.

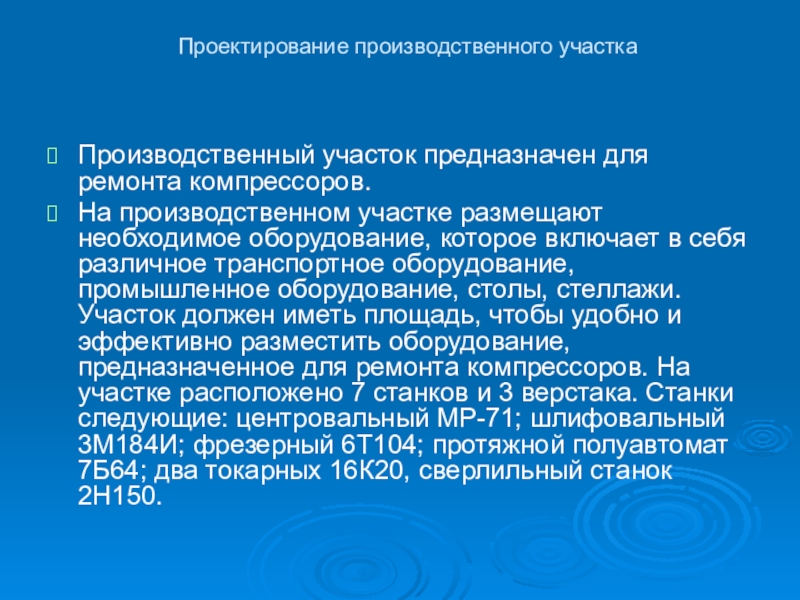

необходимое оборудование, которое включает в себя различное транспортное оборудование, промышленное оборудование, столы, стеллажи. Участок должен иметь площадь, чтобы удобно и эффективно разместить оборудование, предназначенное для ремонта компрессоров. На участке расположено 7 станков и 3 верстака. Станки следующие: центровальный МР-71; шлифовальный 3М184И; фрезерный 6Т104; протяжной полуавтомат 7Б64; два токарных 16К20, сверлильный станок 2Н150.

лечебно-профилактических мероприятий и средств, обеспечивающих безопасность, сохранение здоровья и работоспособности человека в процессе труда.
Задача охраны труда - свести к минимуму вероятность поражения или заболевания работающего с одновременным обеспечением комфорта при максимальной производительности труда.
Улучшение условий труда и его безопасность приводят к снижению производственного травматизма, профессиональных заболеваний, что сохраняет здоровье трудящихся и одновременно приводит к уменьшению затрат на оплату соответствующих льгот и компенсаций за работу в неблагоприятных условиях.
