Презентация, доклад по технической эксплуатации промышленного оборудования (токарно-винторезного станка 16К20)
Содержание
- 1. Презентация по технической эксплуатации промышленного оборудования (токарно-винторезного станка 16К20)
- 2. Актуальность работы:Токарно-винторезный станок 16К20 – это универсальный
- 3. Предмет работы:техническая эксплуатация станка 16К20Объект работы:технические параметры токарно-винторезного станка 16К20
- 4. Цель работы:разработка алгоритма технического обслуживания токарно-винторезного станка

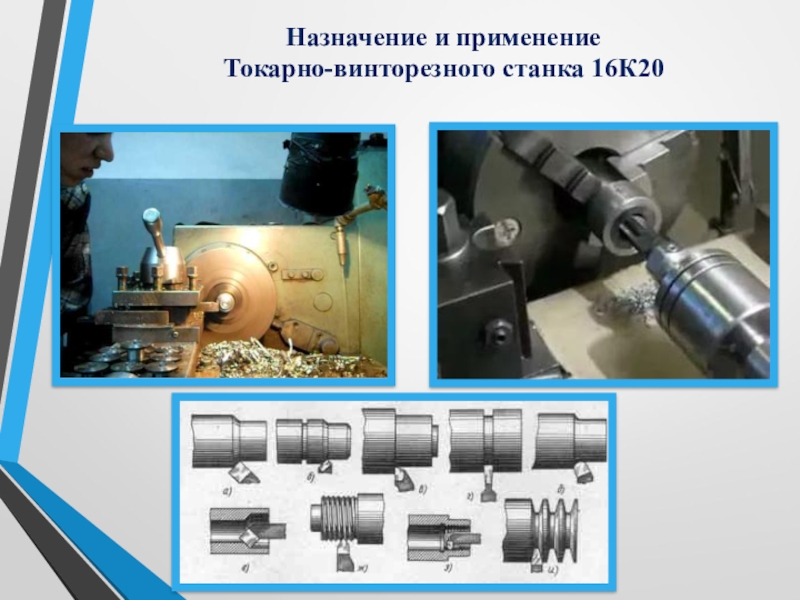

- 5. Назначение и применение Токарно-винторезного станка 16К20
- 6. Анализ условий эксплуатации токарно-винторезного станка 16К20 1. значения температуры окружающего воздуха2. Рабочие значения влажности воздуха
- 7. Обзор аналогов токарно-винторезного станка 16К20 Универсальный токарный станок TRENS SN 500 SA
- 8. Монтажная схема токарно-винторезного станка 1К62 габаритные характеристики:
- 9. Анализ требований к электрическим параметрам токарно-винторезного станка 16К20 Электрическая схема
- 10. Технико-тактические характеристики токарно-винторезного станка 1К62 Параметры рабочей зоны
- 11. КОНСТРУКТИВНОЕ СТРОЕНИЕтокарно-винторезного станка 16К20 Общая компоновка
- 12. КОНСТРУКТИВНОЕ СТРОЕНИЕтокарно-винторезного станка 16К20 ШПИНДЕЛЬНАЯ БАБКА
- 13. КОНСТРУКТИВНОЕ СТРОЕНИЕтокарно-винторезного станка 16К20 ФАРТУК

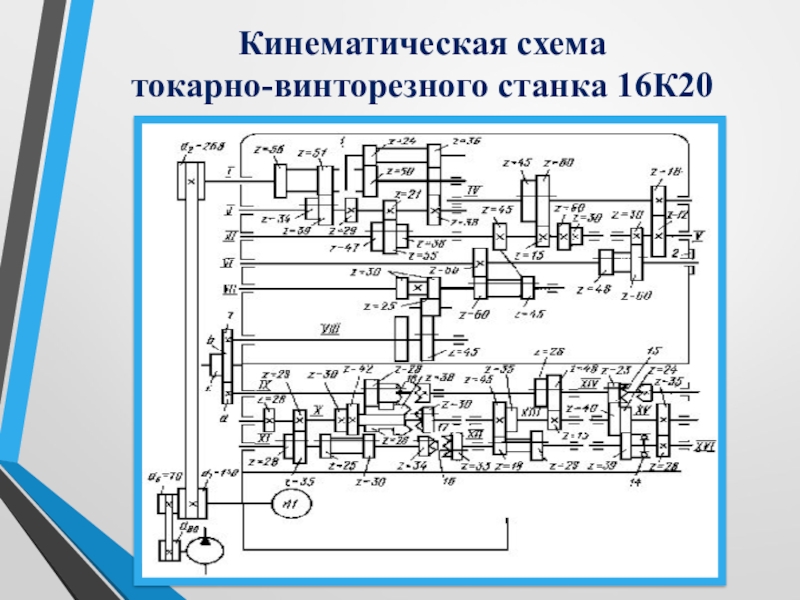

- 14. Кинематическая схема токарно-винторезного станка 16К20
- 15. Периодичность диагностики Токарно-винторезного станка 16К201. Предварительный осмотр и
- 16. Структура подразделения обслуживания токарно-винторезного станка 1К62

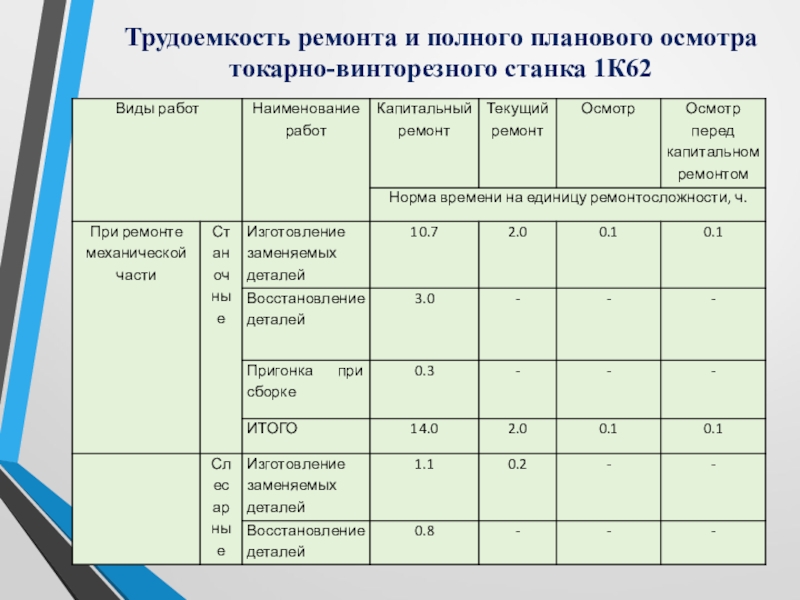

- 17. Трудоемкость ремонта и полного планового осмотра токарно-винторезного станка 1К62

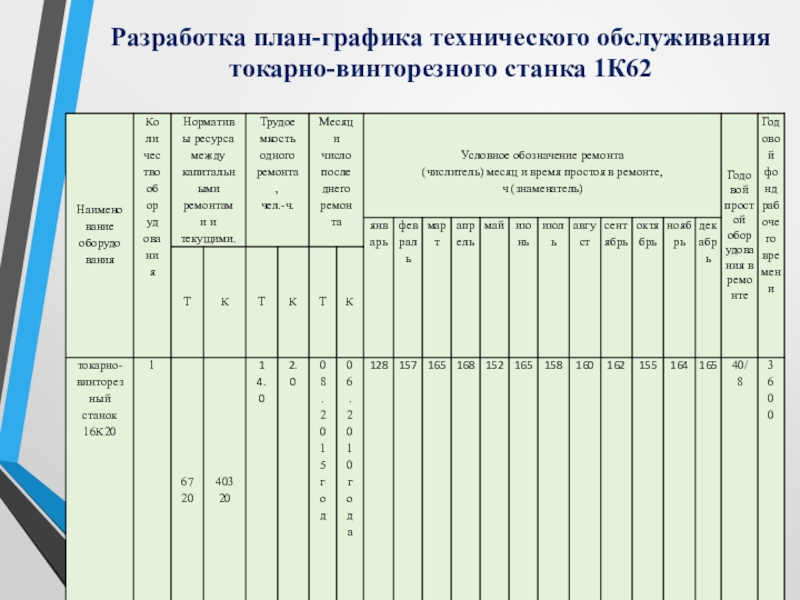

- 18. Разработка план-графика технического обслуживания токарно-винторезного станка 1К62
- 19. Нормирование работ по техническому обслуживанию, планирование персонала по группам и категориям работающих
- 20. СПАСИБО ЗА ВНИМАНИЕ !!!
Актуальность работы:Токарно-винторезный станок 16К20 – это универсальный станок, предназначенный для выполнения разнообразных токарных работ. Учитывая сложность механического конструктивного строения, данный станок имеет ряд нюансов по техническому обслуживанию и настройке, ремонте.
Слайд 1ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА
Специальность: 151032 «Техническая эксплуатация оборудования для производства электронной техники»
на
тему:
«Техническая эксплуатация токарно-винторезного станка 16К20»
«Техническая эксплуатация токарно-винторезного станка 16К20»

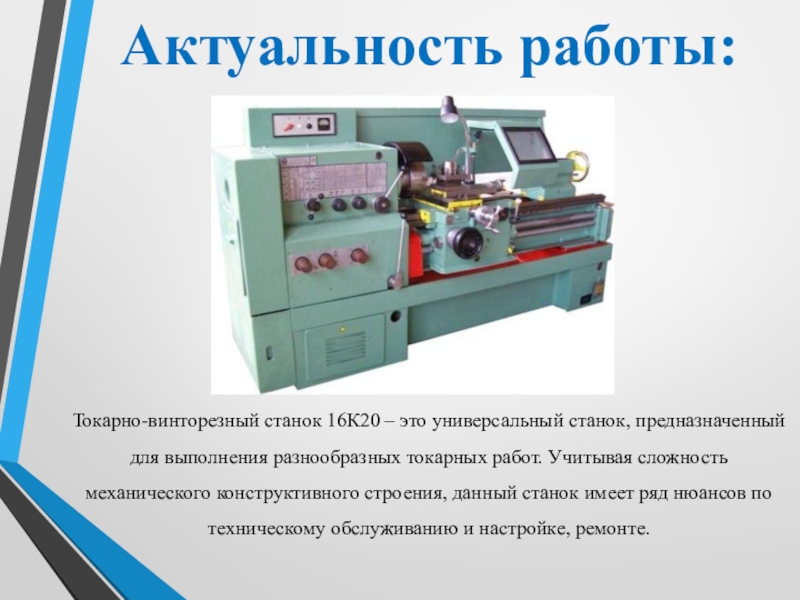

Слайд 2Актуальность работы:
Токарно-винторезный станок 16К20 – это универсальный станок, предназначенный для выполнения
разнообразных токарных работ. Учитывая сложность механического конструктивного строения, данный станок имеет ряд нюансов по техническому обслуживанию и настройке, ремонте.
Слайд 3Предмет работы:
техническая эксплуатация станка 16К20
Объект работы:
технические параметры токарно-винторезного станка 16К20
Слайд 4Цель работы:
разработка алгоритма технического обслуживания токарно-винторезного станка серии 16К20
Задачи:
изучить технологическую документацию,
специальную и справочную литературу, интернет источники по рассматриваемой теме
проанализировать назначение, применение и условия эксплуатации токарно-винторезного станка серии 16К20
рассмотреть требования к электрическим, технико-тактическим характеристикам станка 16К20
охарактеризовать конструкцию станка 16К20
разработать алгоритм технологического процесса работы и обслуживания станка 16К20
проанализировать назначение, применение и условия эксплуатации токарно-винторезного станка серии 16К20
рассмотреть требования к электрическим, технико-тактическим характеристикам станка 16К20
охарактеризовать конструкцию станка 16К20
разработать алгоритм технологического процесса работы и обслуживания станка 16К20
Слайд 6Анализ условий эксплуатации
токарно-винторезного станка 16К20
1. значения температуры окружающего воздуха
2.
Рабочие значения влажности воздуха
Слайд 7Обзор аналогов
токарно-винторезного станка 16К20
Универсальный токарный станок
TRENS SN 500
SA

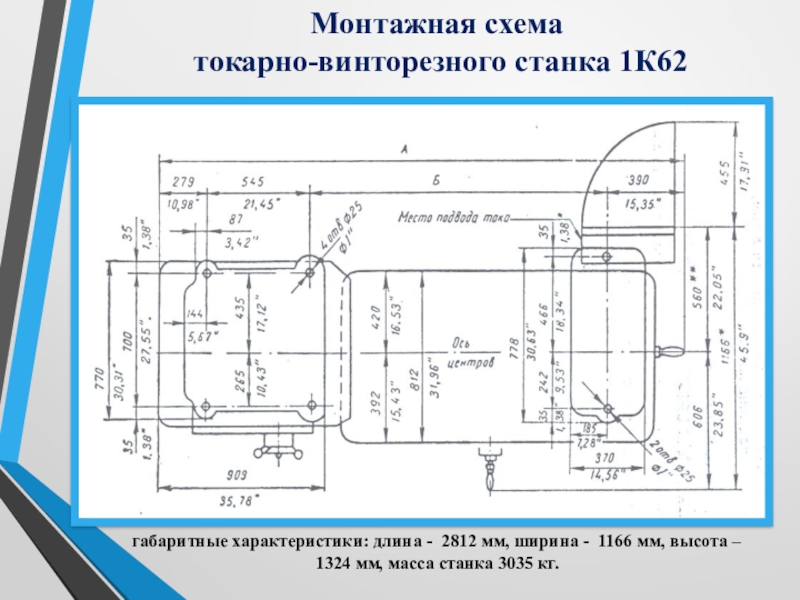

Слайд 8Монтажная схема
токарно-винторезного станка 1К62
габаритные характеристики: длина - 2812
мм, ширина - 1166 мм, высота – 1324 мм, масса станка 3035 кг.

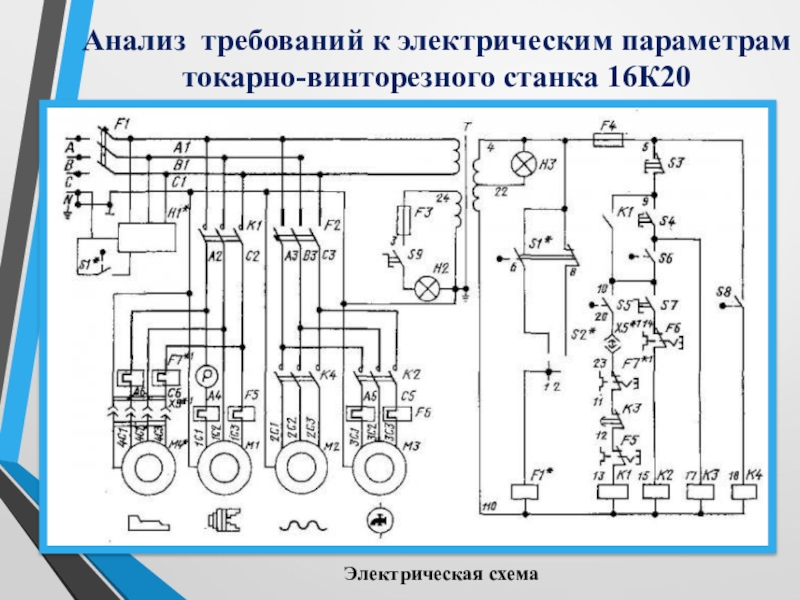

Слайд 9Анализ требований к электрическим параметрам
токарно-винторезного станка 16К20
Электрическая схема

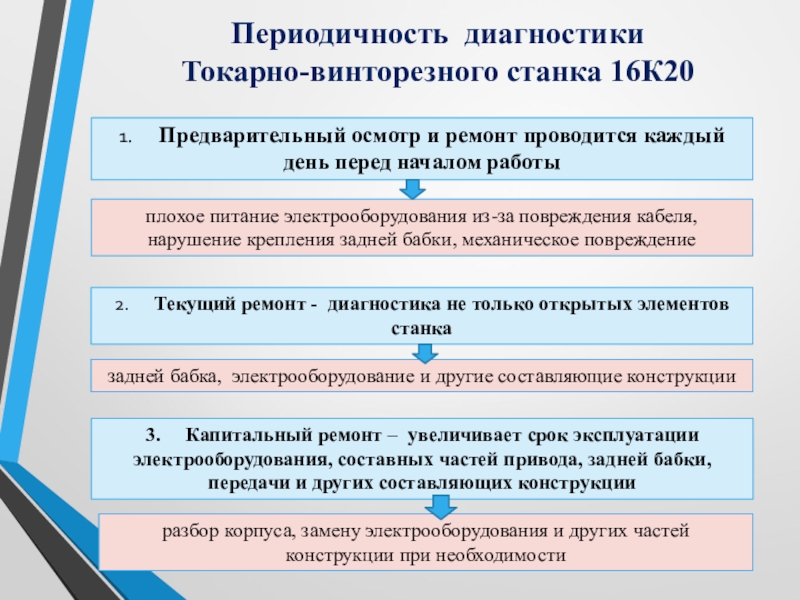

Слайд 15Периодичность диагностики
Токарно-винторезного станка 16К20
1. Предварительный осмотр и ремонт проводится каждый день
перед началом работы
плохое питание электрооборудования из-за повреждения кабеля, нарушение крепления задней бабки, механическое повреждение
2. Текущий ремонт - диагностика не только открытых элементов станка
задней бабка, электрооборудование и другие составляющие конструкции
3. Капитальный ремонт – увеличивает срок эксплуатации электрооборудования, составных частей привода, задней бабки, передачи и других составляющих конструкции
разбор корпуса, замену электрооборудования и других частей конструкции при необходимости

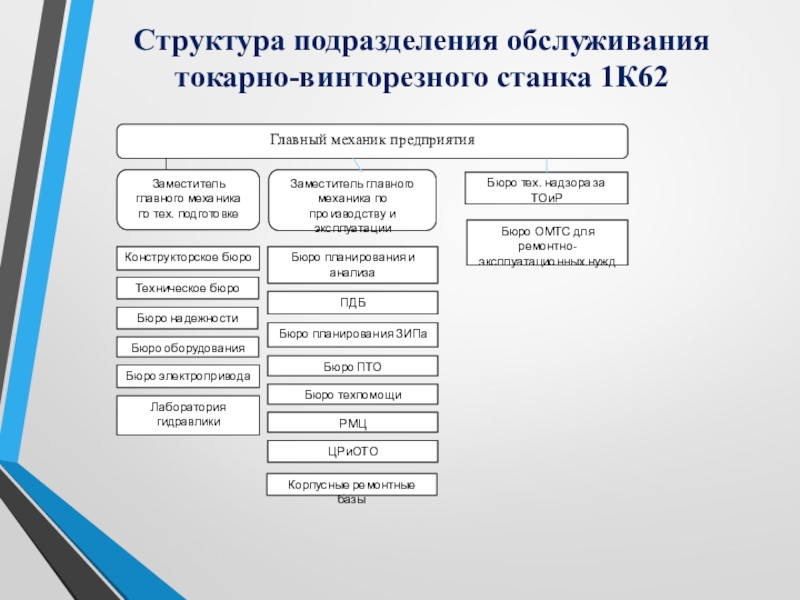

Слайд 16Структура подразделения обслуживания токарно-винторезного станка 1К62
Главный механик предприятия
Заместитель главного
механика по тех. подготовке
Конструкторское бюро
Техническое бюро
Бюро надежности
Бюро оборудования
Бюро электропривода
Лаборатория гидравлики
Заместитель главного механика по производству и эксплуатации
Корпусные ремонтные базы
Бюро планирования и анализа
ПДБ
Бюро планирования ЗИПа
Бюро ПТО
Бюро техпомощи
РМЦ
ЦРиОТО
Бюро тех. надзора за ТОиР
Бюро ОМТС для ремонтно-эксплуатационных нужд

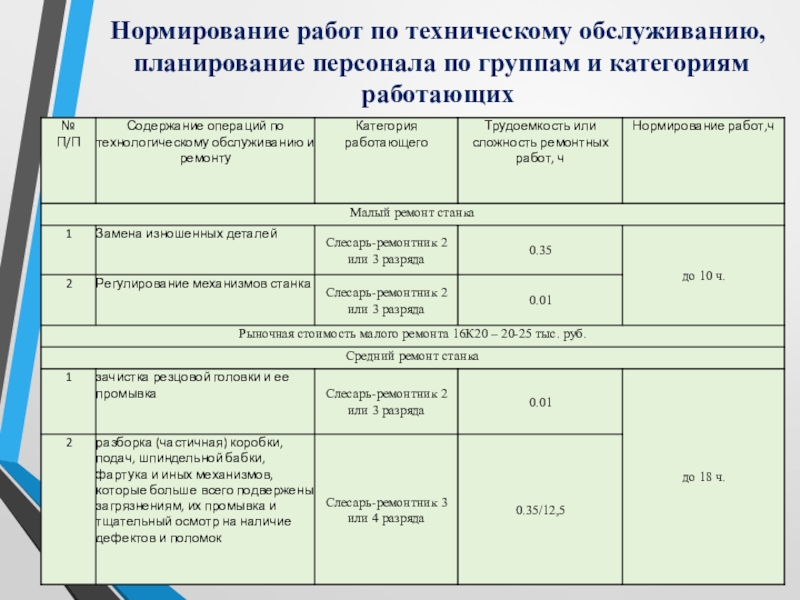

Слайд 19Нормирование работ по техническому обслуживанию,
планирование персонала по группам и категориям
работающих
