Презентация, доклад по сварочному производству Сварные соединения
Содержание
- 1. Презентация по сварочному производству Сварные соединения
- 2. Условное обозначение соединенийСварное соединениеСтыковоеУсловное обозначениеСтыковое – С1…С45

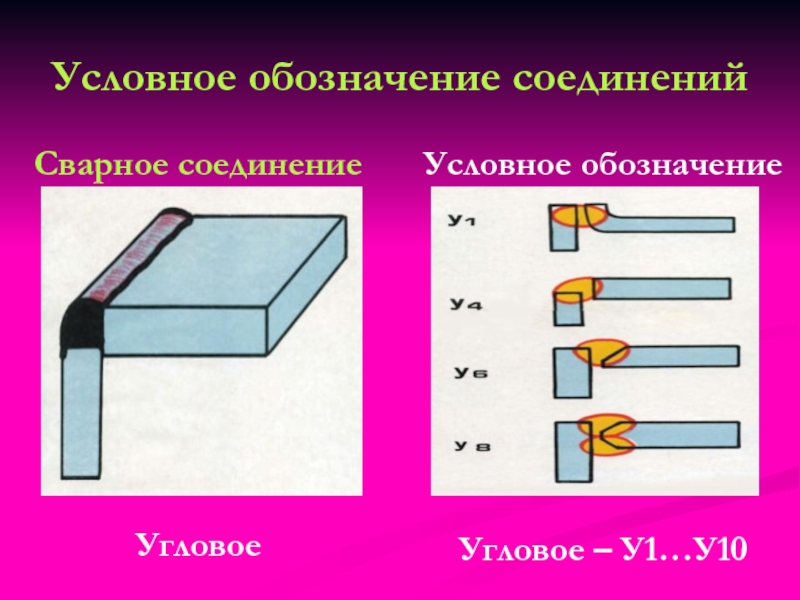

- 3. Условное обозначение соединенийСварное соединениеУгловоеУсловное обозначениеУгловое – У1…У10
- 4. Условное обозначение соединенийСварное соединениеТавровоеУсловное обозначениеТавровое – Т1…Т9
- 5. Условное обозначение соединенийСварное соединениеНахлёстноеУсловное обозначениеНахлёстное – Н1…Н2
- 6. Условное обозначение соединенийСварное соединениеТорцовоеУсловное обозначение

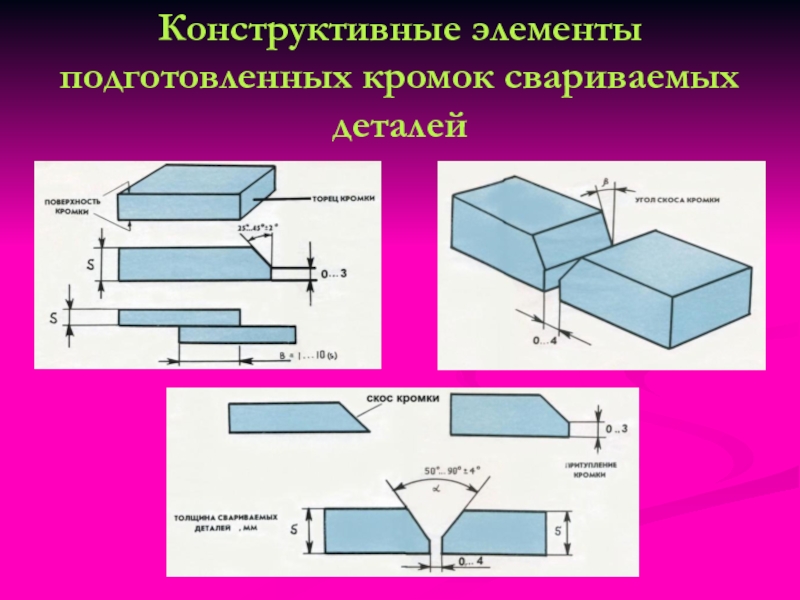

- 7. Конструктивные элементы подготовленных кромок свариваемых деталей
- 8. ШВЫ СВАРНЫХ СОЕДИНЕНИЙУсловное деление швов

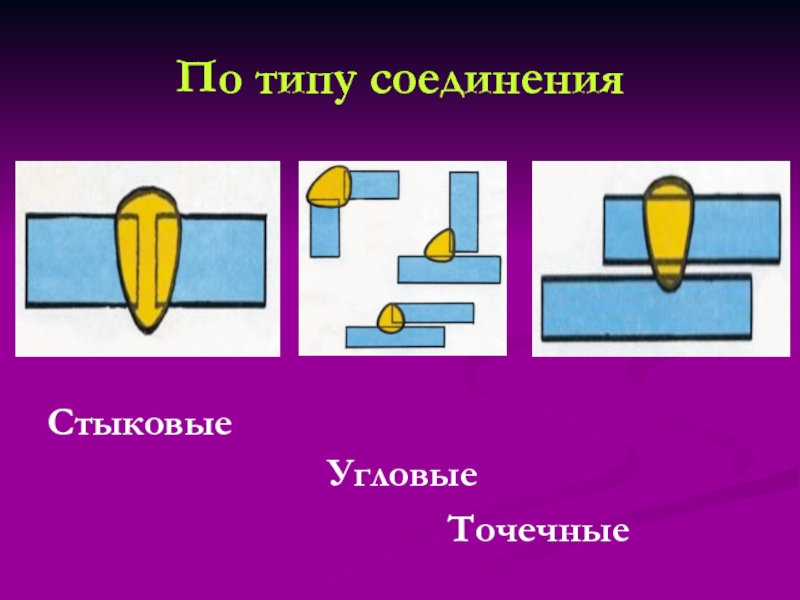

- 9. По типу соединенияСтыковые
- 10. По промежуткам в длинеНепрерывныеПрерывистыеПрерывистые цепныеПрерывистые шахматные

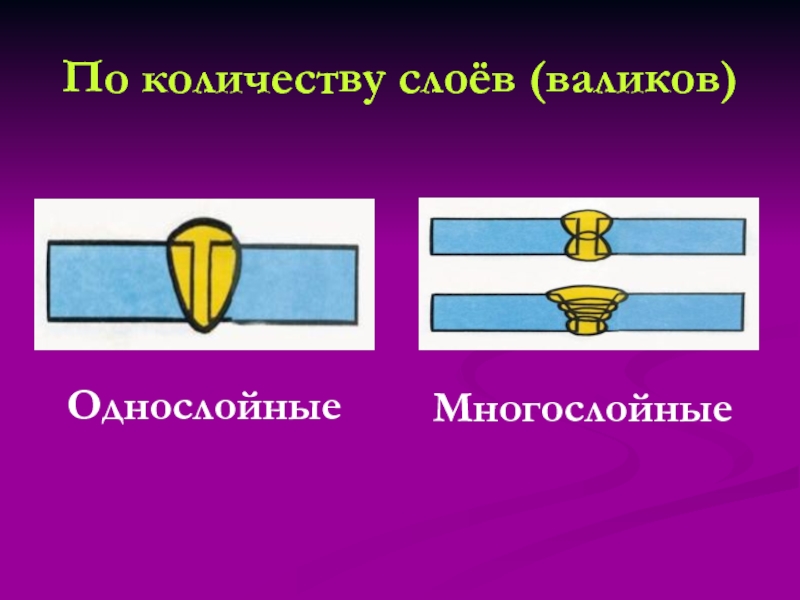

- 11. По количеству слоёв (валиков)МногослойныеОднослойные

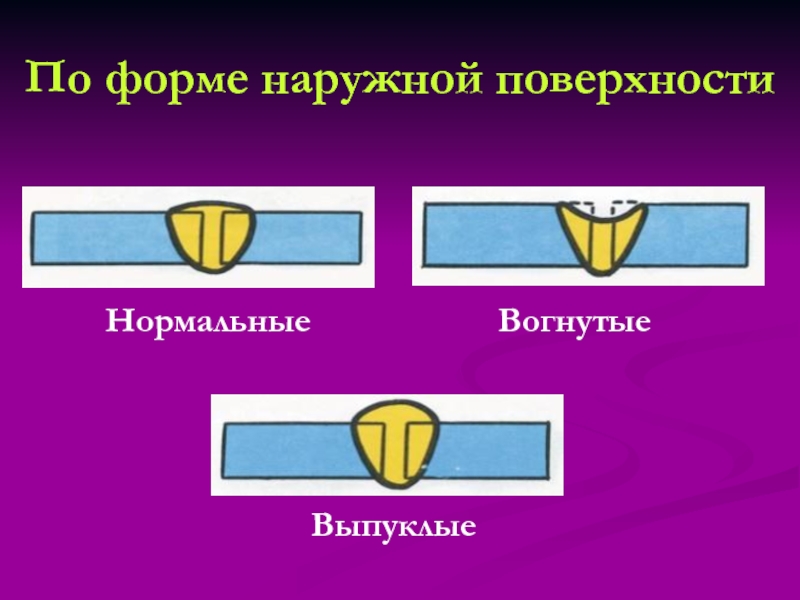

- 12. По форме наружной поверхностиНормальные ВогнутыеВыпуклые
- 13. По отношению к нагрузкамРабочие стыковыеи угловые

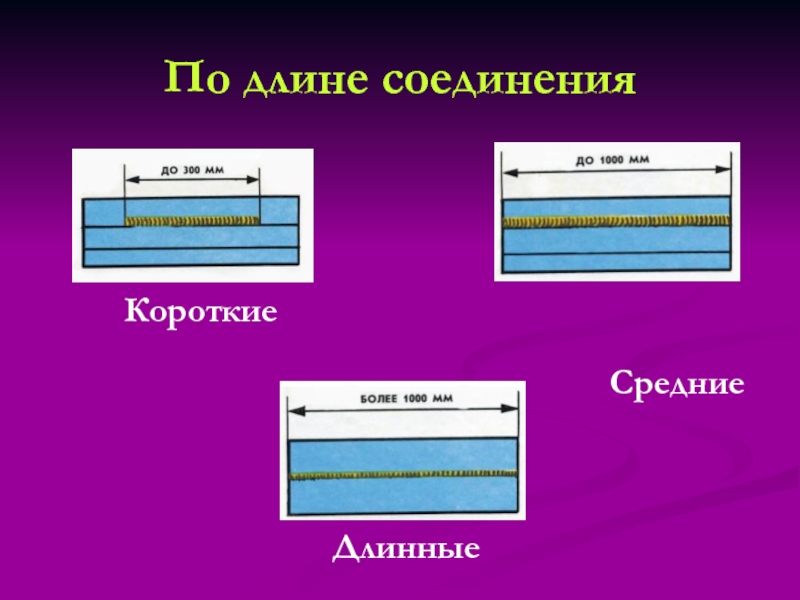

- 14. По длине соединенияКороткие СредниеДлинные

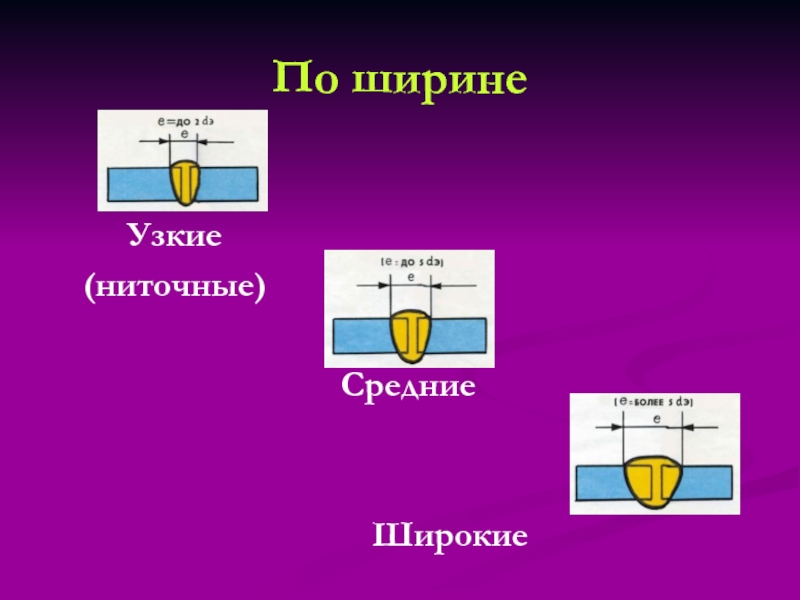

- 15. Узкие

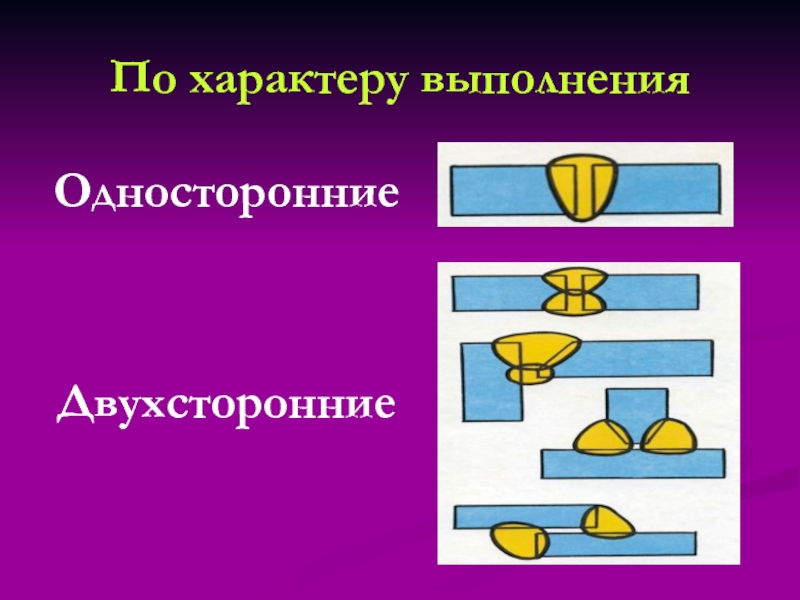

- 16. По характеру выполненияОдносторонниеДвухсторонние
- 17. По положению сварки В лодочку
- 18. По конфигурации (направлению)ПрямолинейныеКриволинейные(фигурные)КольцевыеКольцевые спиральные

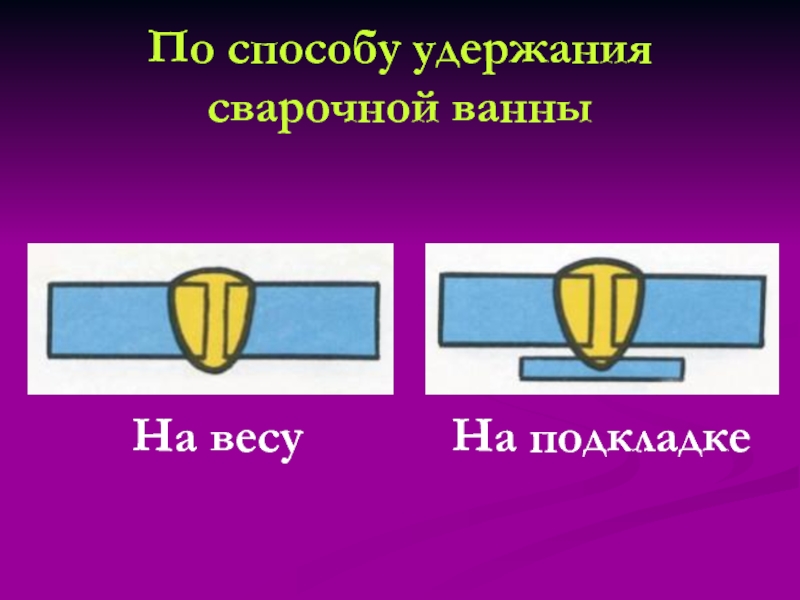

- 19. По способу удержания сварочной ванныНа весуНа подкладке
Условное обозначение соединенийСварное соединениеСтыковоеУсловное обозначениеСтыковое – С1…С45
Слайд 2Условное обозначение соединений
Сварное соединение
Стыковое
Условное обозначение
Стыковое – С1…С45
Слайд 4Условное обозначение соединений
Сварное соединение
Тавровое
Условное обозначение
Тавровое – Т1…Т9
Слайд 5Условное обозначение соединений
Сварное соединение
Нахлёстное
Условное обозначение
Нахлёстное – Н1…Н2

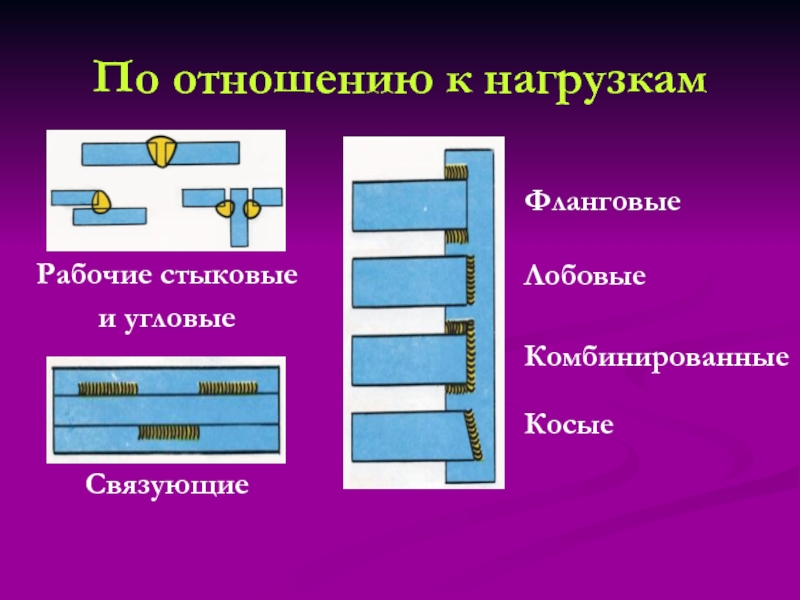

Слайд 13По отношению к нагрузкам
Рабочие стыковые
и угловые
Связующие
Фланговые
Лобовые
Комбинированные
Косые

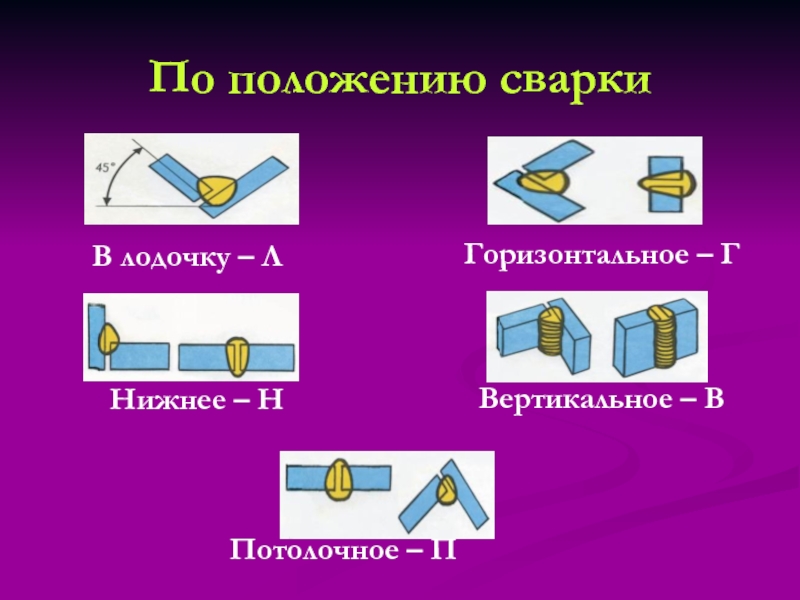

Слайд 17По положению сварки
В лодочку – Л
Нижнее – Н
Потолочное – П
Потолочное – П
Горизонтальное – Г
Вертикальное – В
Слайд 18По конфигурации (направлению)
Прямолинейные
Криволинейные
(фигурные)
Кольцевые
Кольцевые спиральные
