Презентация, доклад по Слесарному делу на тему Разрезы
Содержание
- 1. Презентация по Слесарному делу на тему Разрезы
- 2. Рассмотрим

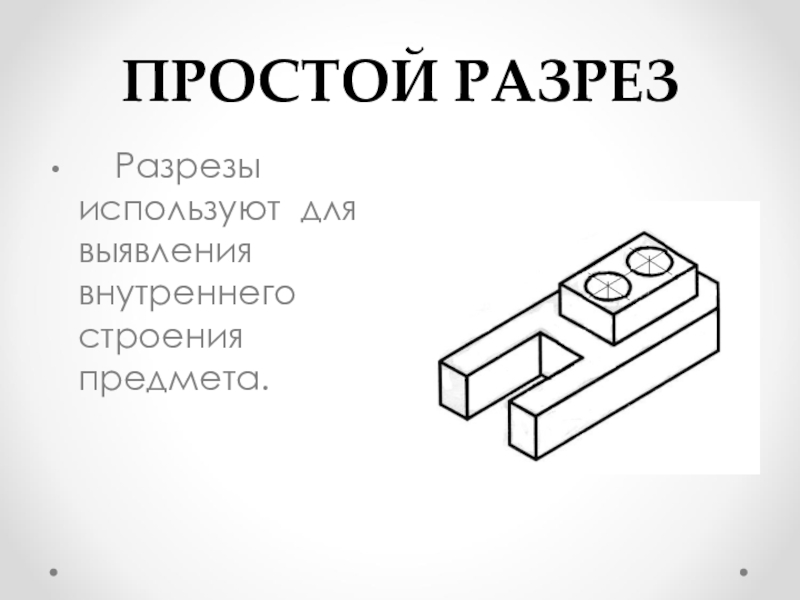

- 3. ПРОСТОЙ РАЗРЕЗ Разрезы используют для выявления внутреннего строения предмета.
- 4. ПРОСТОЙ РАЗРЕЗРазрез – изображение предмета, мысленно рассечённого плоскостью или несколькими плоскостями.V
- 5. ПРОСТОЙ

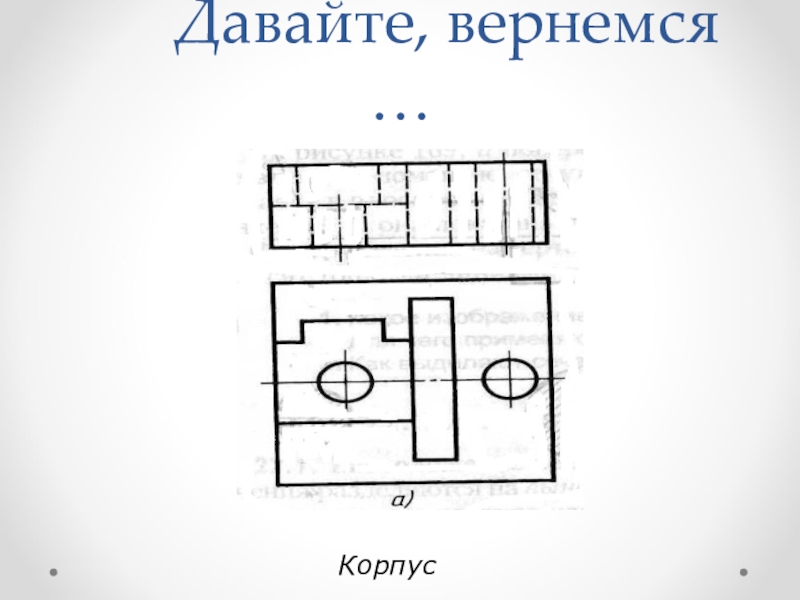

- 6. Давайте, вернемся …Корпус

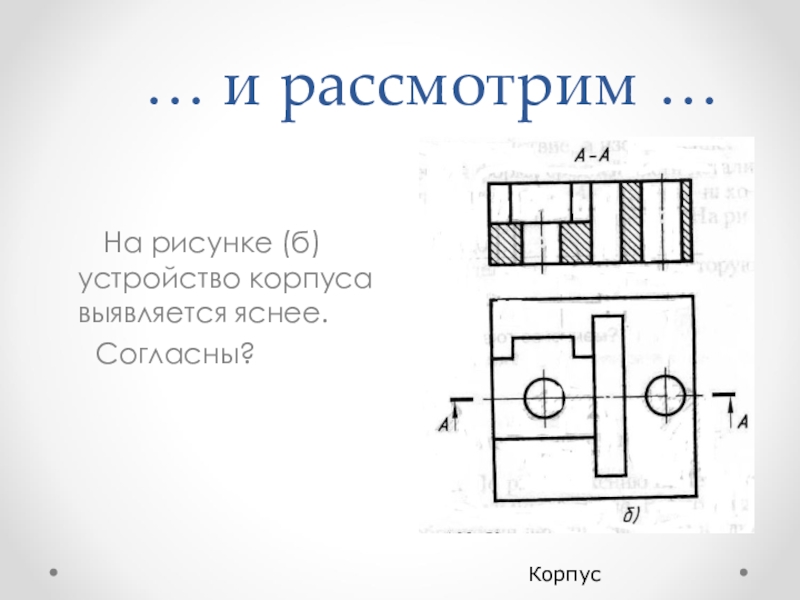

- 7. … и рассмотрим …

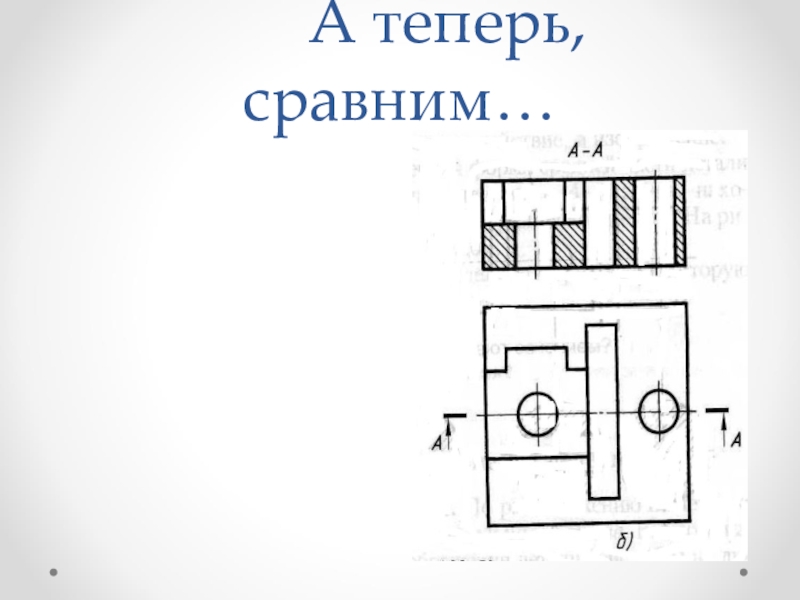

- 8. А теперь, сравним…
- 9. ПРОСТОЙ РАЗРЕЗЕсли при выполнении разреза используют одну секущую плоскость, разрез называют простым (рис.1).
- 10. ФРОНТАЛЬНЫЙ РАЗРЕЗФронтальный - если секущая плоскость
- 11. ГОРИЗОНТАЛЬНЫЙ РАЗРЕЗ
- 12. ГОРИЗОНТАЛЬНЫЙ РАЗРЕЗГоризонтальный - если секущая плоскость параллельна
- 13. ПРОФИЛЬНЫЙ РАЗРЕЗ
- 14. ПРОФИЛЬНЫЙ РАЗРЕЗПрофильный - если секущая плоскость параллельна

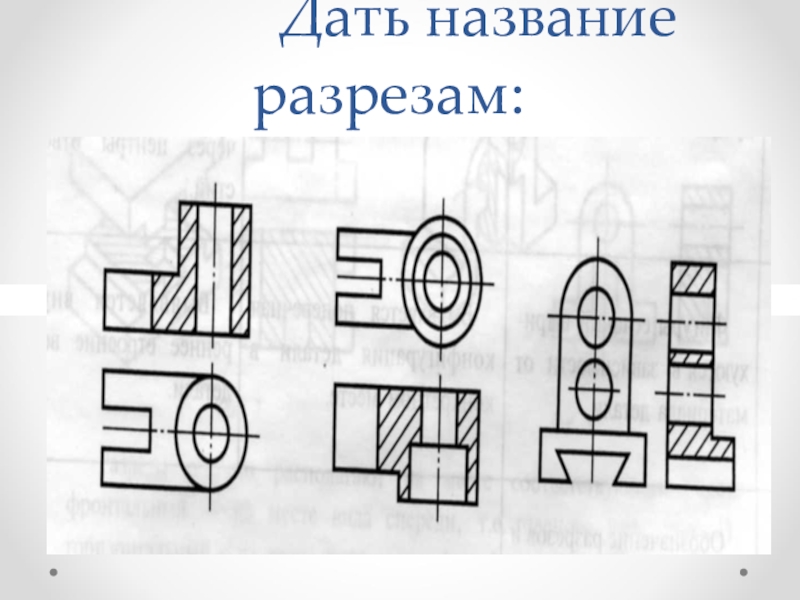

- 15. Дать название разрезам:
- 16. Найти разрезы, соответствующие чертежам 1-3. Буквенные обозначения разрезов вписать в таблицу.
- 17. Найти разрезы, соответствующие чертежам 1-3. Буквенные обозначения разрезов вписать в таблицу.ВАБ
- 18. Слайд 18
- 19. Слайд 19

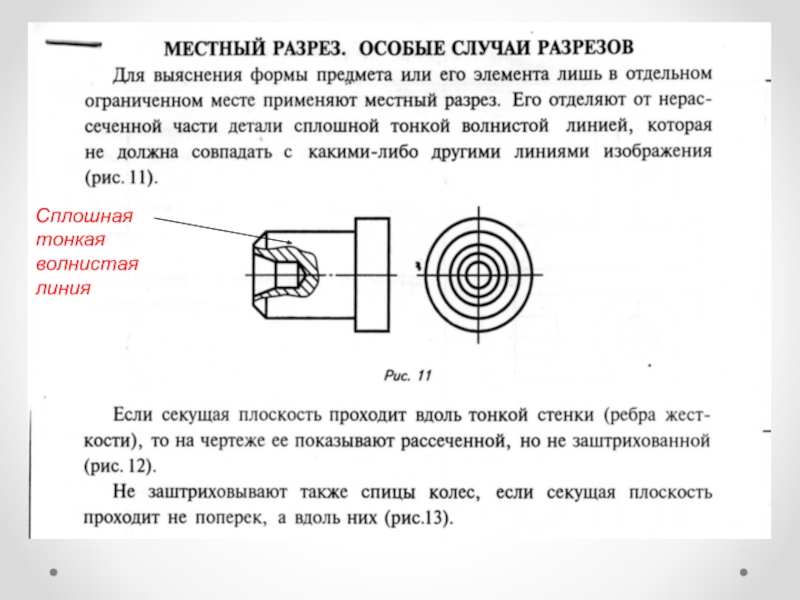

- 20. Сплошная тонкая волнистая линия

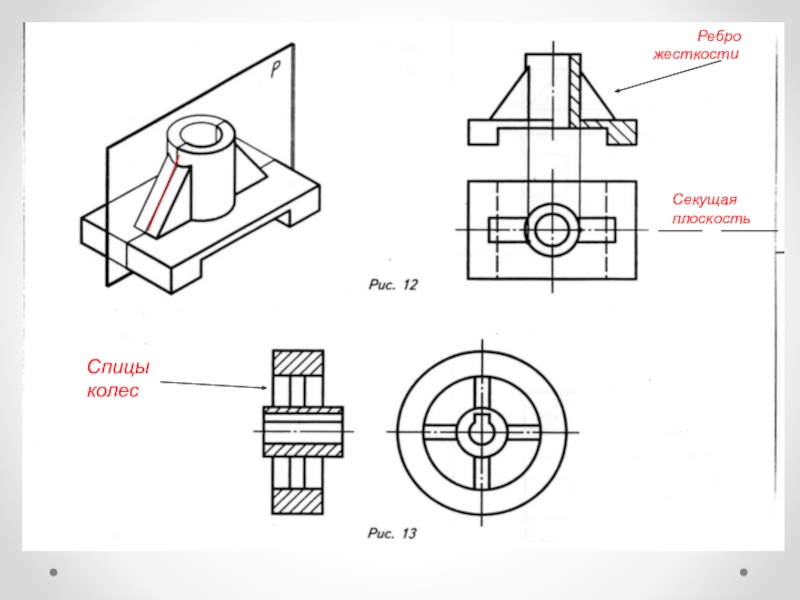

- 21. Ребро жесткостиСекущая плоскостьСпицы колес
- 22. Спасибо за внимание!
Рассмотрим чертеж Чертеж представлен двумя видами:Вид спереди (главный)Вид сверху. Большое количество штриховых линий затрудняет определение внутренней формы предмета Согласны ?

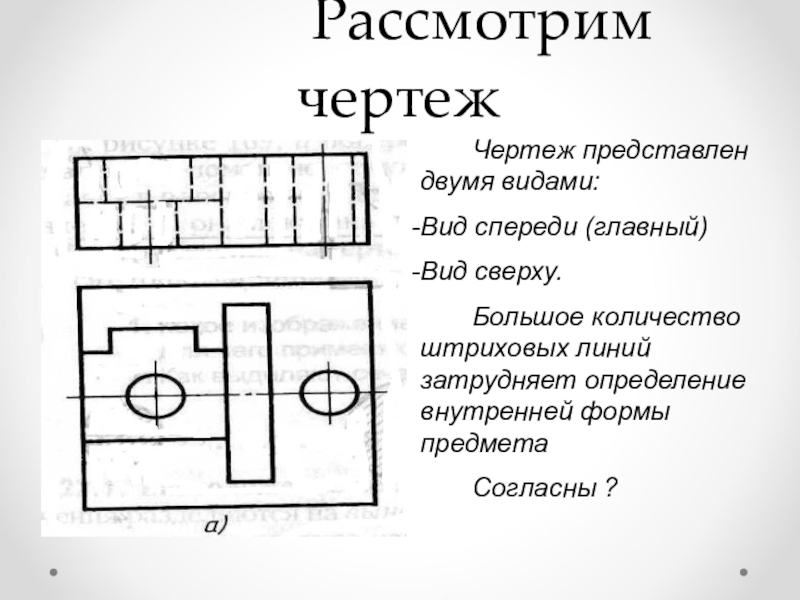

Слайд 2 Рассмотрим чертеж
Чертеж представлен двумя видами:
Вид спереди (главный)
Вид сверху.
Большое количество штриховых линий затрудняет определение внутренней формы предмета
Согласны ?
Вид спереди (главный)
Вид сверху.
Большое количество штриховых линий затрудняет определение внутренней формы предмета
Согласны ?

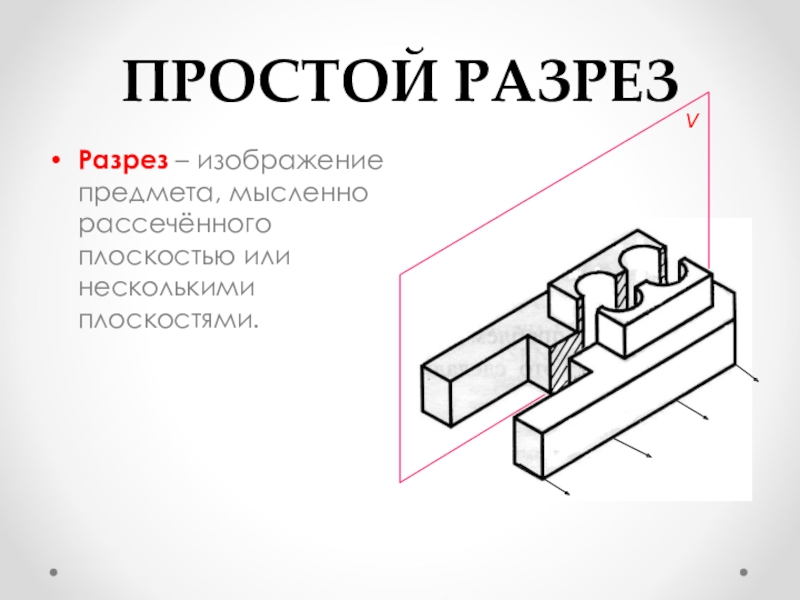

Слайд 4ПРОСТОЙ РАЗРЕЗ
Разрез – изображение предмета, мысленно рассечённого плоскостью или несколькими плоскостями.
V

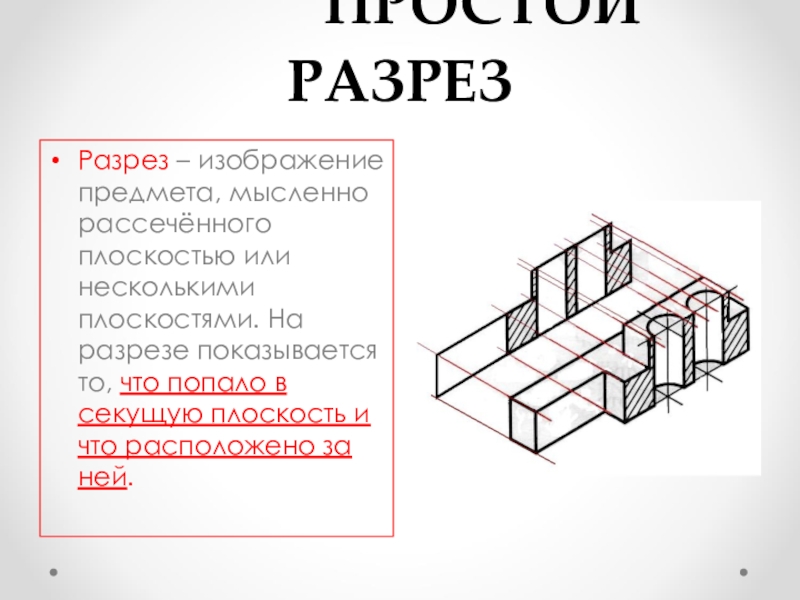

Слайд 5 ПРОСТОЙ РАЗРЕЗ
Разрез – изображение предмета,
мысленно рассечённого плоскостью или несколькими плоскостями. На разрезе показывается то, что попало в секущую плоскость и что расположено за ней.

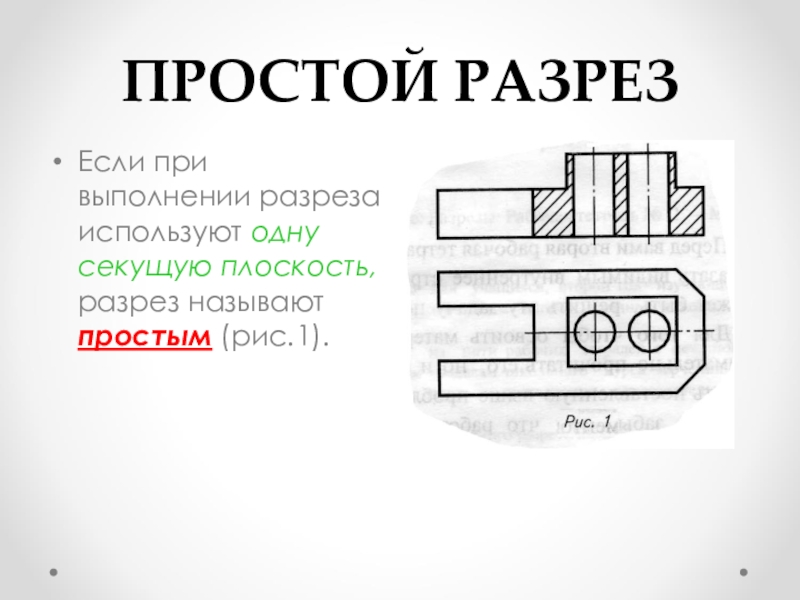

Слайд 9ПРОСТОЙ РАЗРЕЗ
Если при выполнении разреза используют одну секущую плоскость, разрез называют
простым (рис.1).

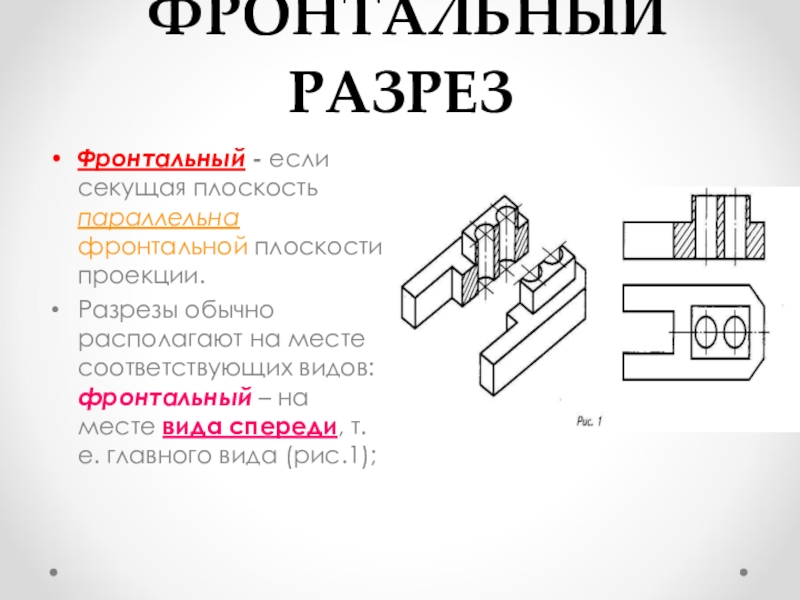

Слайд 10 ФРОНТАЛЬНЫЙ РАЗРЕЗ
Фронтальный - если секущая плоскость параллельна фронтальной плоскости проекции.
Разрезы
обычно располагают на месте соответствующих видов: фронтальный – на месте вида спереди, т.е. главного вида (рис.1);

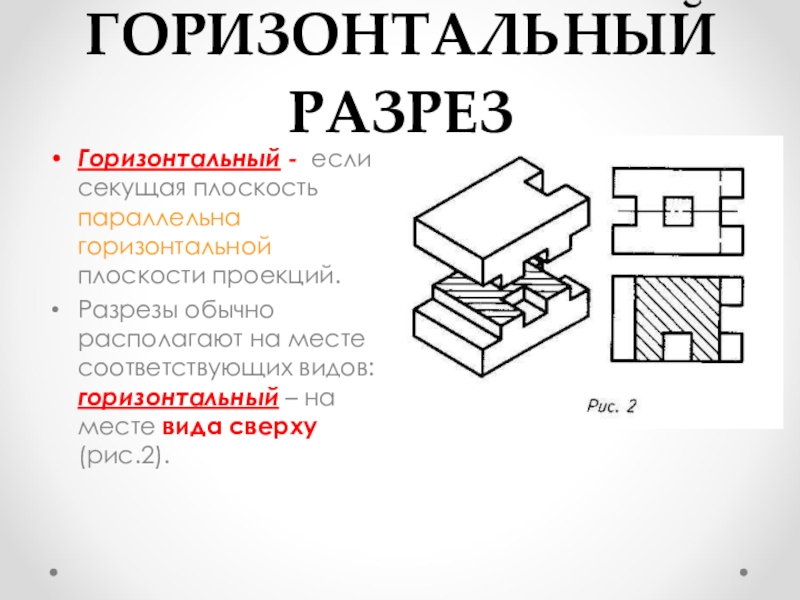

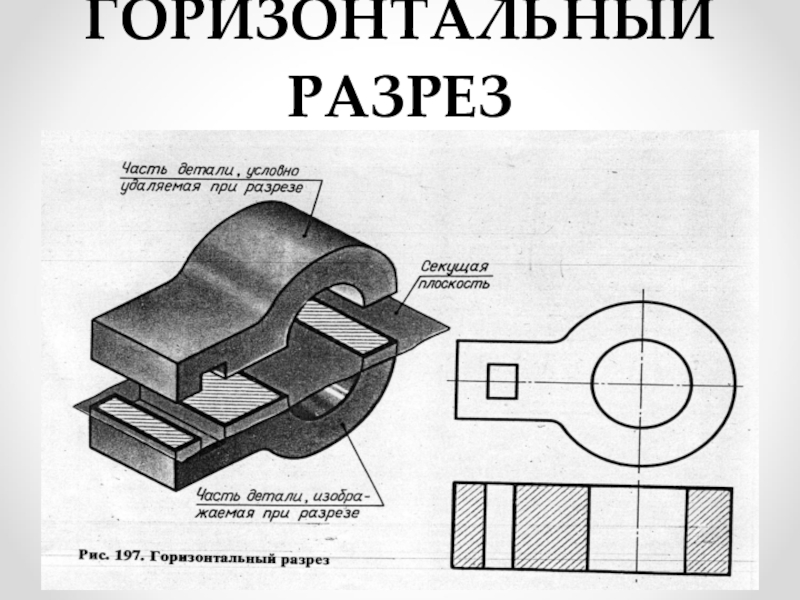

Слайд 12ГОРИЗОНТАЛЬНЫЙ РАЗРЕЗ
Горизонтальный - если секущая плоскость параллельна горизонтальной плоскости проекций.
Разрезы обычно
располагают на месте соответствующих видов: горизонтальный – на месте вида сверху (рис.2).

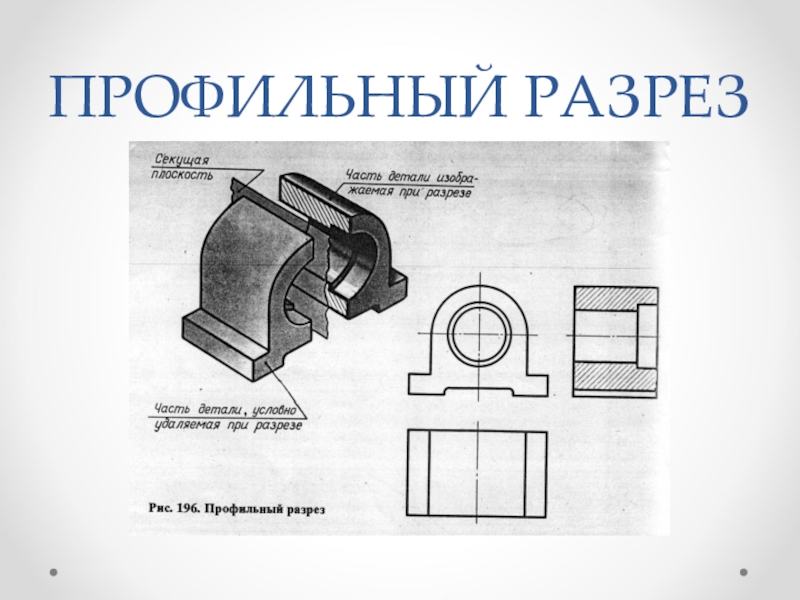

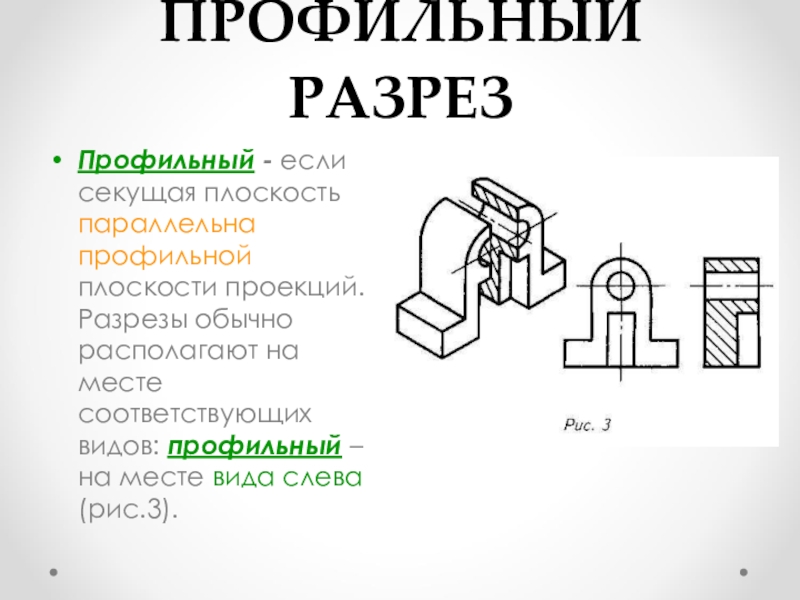

Слайд 14ПРОФИЛЬНЫЙ РАЗРЕЗ
Профильный - если секущая плоскость параллельна профильной плоскости проекций.
Разрезы обычно располагают на месте соответствующих видов: профильный – на месте вида слева (рис.3).

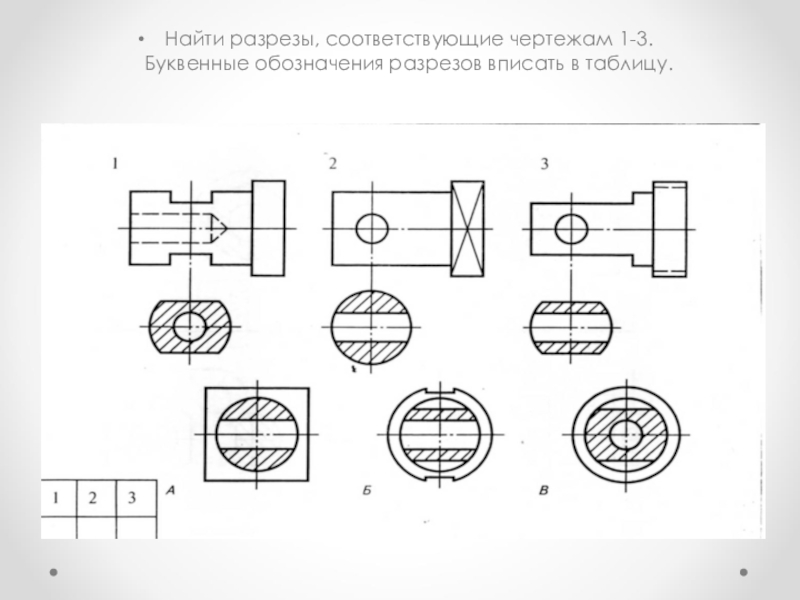

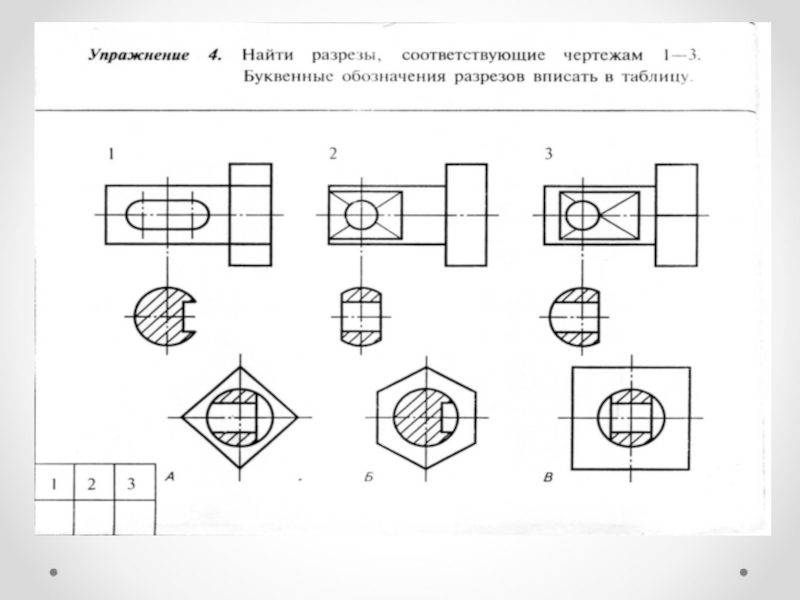

Слайд 16
Найти разрезы, соответствующие чертежам 1-3.
Буквенные обозначения разрезов вписать в таблицу.

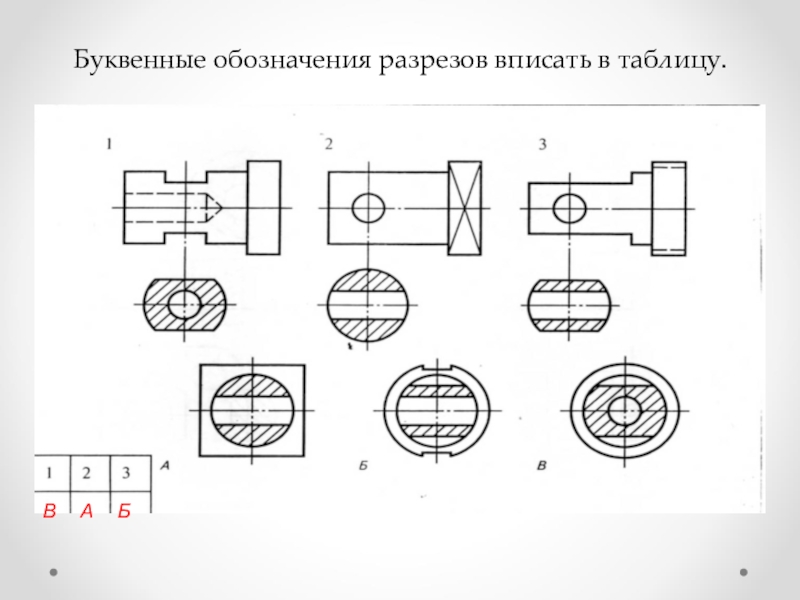

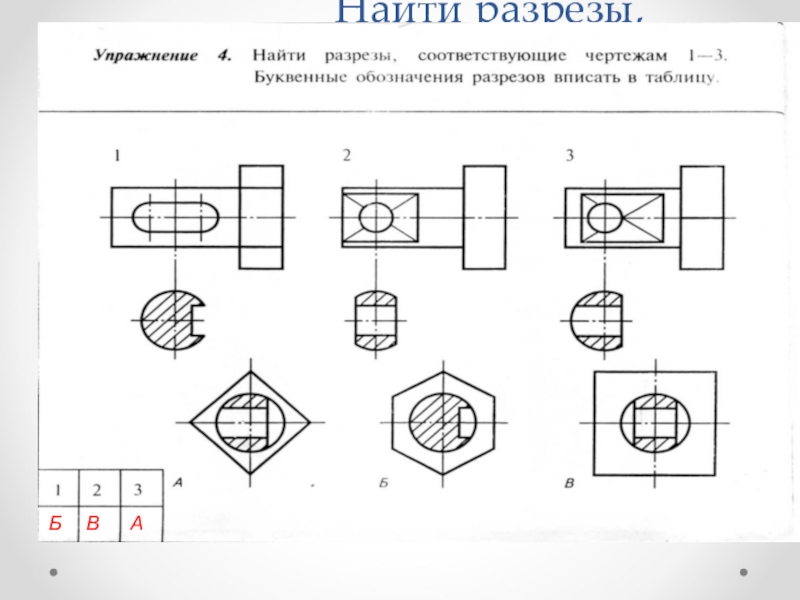

Слайд 17Найти разрезы, соответствующие чертежам 1-3.
Буквенные обозначения разрезов вписать в таблицу.
В
А
Б
