Презентация, доклад по Слесарному делу на тему Изготовление изделий из проволоки

Содержание

Вопросы для повторения:Какие основные правила необходимо соблюдать при резании тонколистового металла?Чем отличаются промышленные механические ножницы от слесарных ручных?

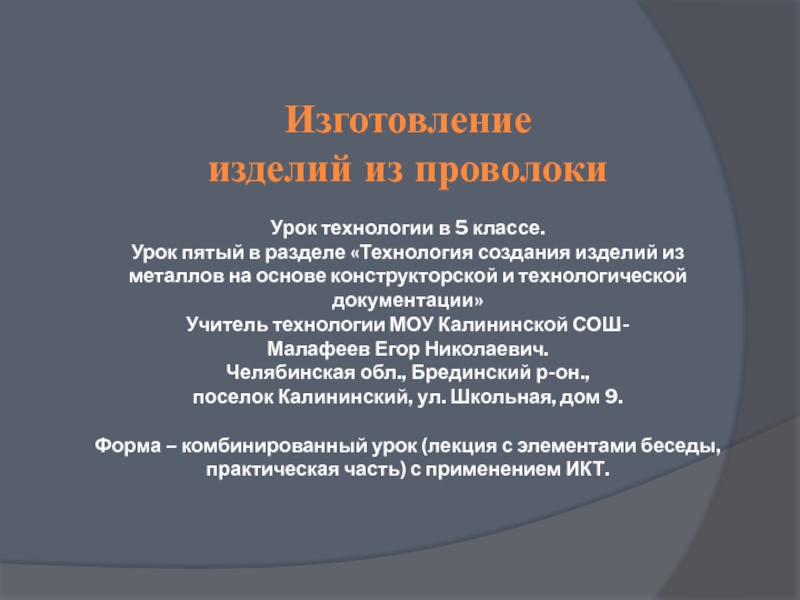

Слайд 1Изготовление изделий из проволоки Урок технологии в 5 классе. Урок пятый в разделе «Технология

создания изделий из металлов на основе конструкторской и технологической документации» Учитель технологии МОУ Калининской СОШ- Малафеев Егор Николаевич. Челябинская обл., Брединский р-он., поселок Калининский, ул. Школьная, дом 9.   Форма – комбинированный урок (лекция с элементами беседы, практическая часть) с применением ИКТ.
Изготовление изделий из проволоки  Урок технологии в 5 классе. Урок пятый в разделе «Технология создания изделий

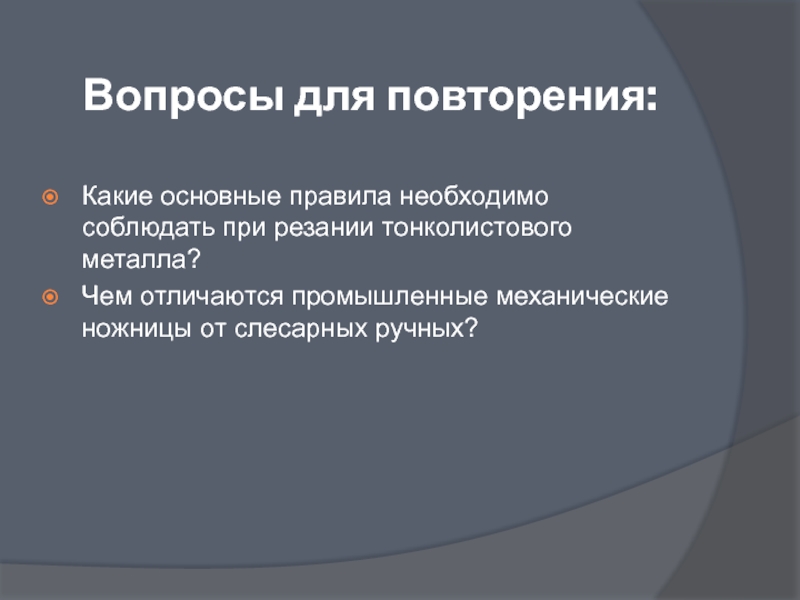

Слайд 2Вопросы для повторения:
Какие основные правила необходимо соблюдать при резании тонколистового металла?
Чем

отличаются промышленные механические ножницы от слесарных ручных?
Вопросы для повторения:Какие основные правила необходимо соблюдать при резании тонколистового металла?Чем отличаются промышленные механические ножницы от слесарных

Слайд 3Изготовление
изделий из
проволоки

Изготовлениеизделий изпроволоки

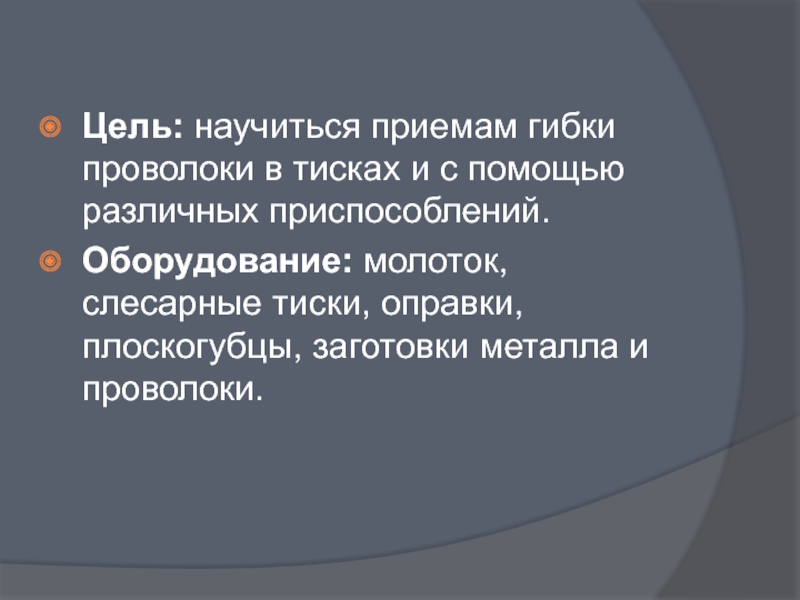

Слайд 4Цель: научиться приемам гибки проволоки в тисках и с помощью различных

приспособлений.
Оборудование: молоток, слесарные тиски, оправки, плоскогубцы, заготовки металла и проволоки.

Цель: научиться приемам гибки проволоки в тисках и с помощью различных приспособлений.Оборудование: молоток, слесарные тиски, оправки, плоскогубцы,

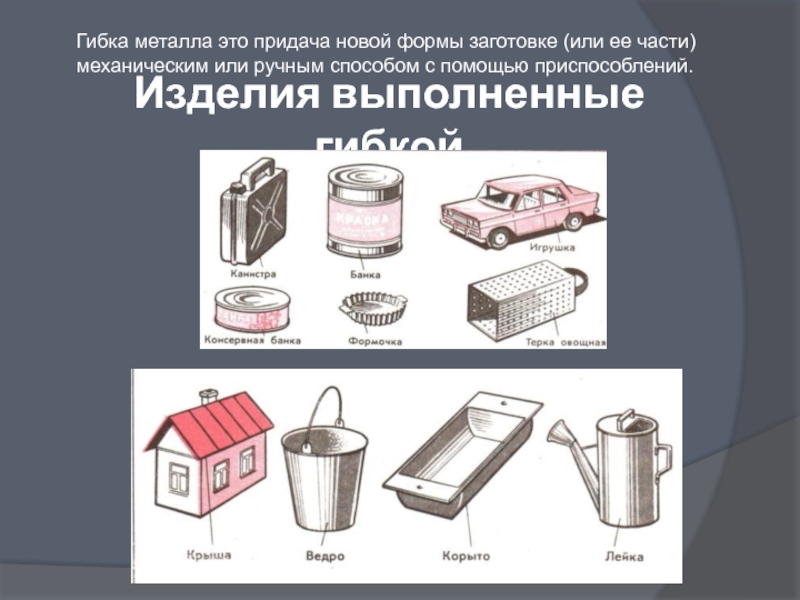

Слайд 5Изделия выполненные гибкой
Гибка металла это придача новой формы заготовке (или ее

части) механическим или ручным способом с помощью приспособлений.
Изделия выполненные гибкойГибка металла это придача новой формы заготовке (или ее части) механическим или ручным способом с

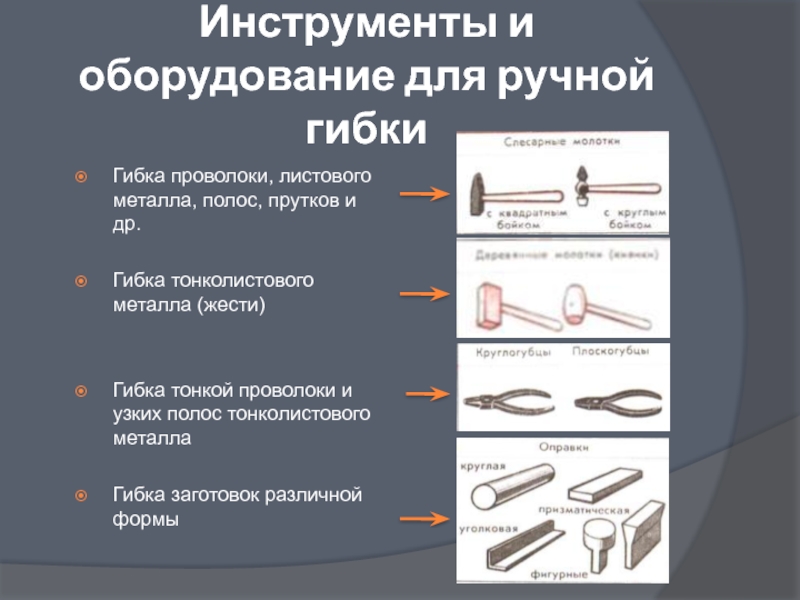

Слайд 6Инструменты и оборудование для ручной гибки

Гибка проволоки, листового металла, полос,

прутков и др.

Гибка тонколистового металла (жести)


Гибка тонкой проволоки и узких полос тонколистового металла

Гибка заготовок различной формы



Инструменты и оборудование для ручной гибки Гибка проволоки, листового металла, полос, прутков и др.Гибка тонколистового металла (жести)Гибка

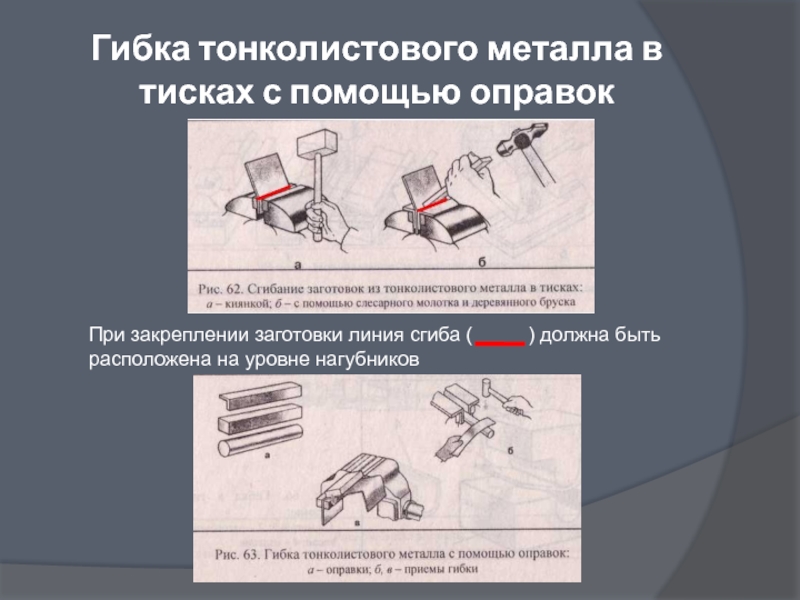

Слайд 7Гибка тонколистового металла в тисках с помощью оправок
При закреплении заготовки линия

сгиба ( ) должна быть расположена на уровне нагубников
Гибка тонколистового металла в тисках с помощью оправокПри закреплении заготовки линия сгиба (

Слайд 8Сгибание заготовок большой длины из тонколистового металла
При гибки заготовок большой длины

(например, при производстве кровельных работ) используется металлическая полоса или деревянный брусок.
Сгибание заготовок большой длины из тонколистового металлаПри гибки заготовок большой длины (например, при производстве кровельных работ) используется

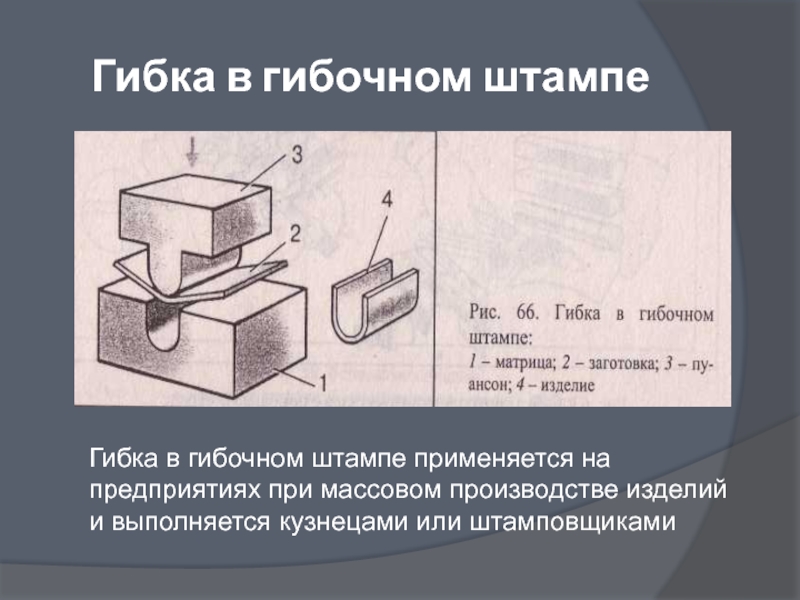

Слайд 9Гибка в гибочном штампе
Гибка в гибочном штампе применяется на предприятиях при

массовом производстве изделий и выполняется кузнецами или штамповщиками
Гибка в гибочном штампеГибка в гибочном штампе применяется на предприятиях при массовом производстве изделий и выполняется кузнецами

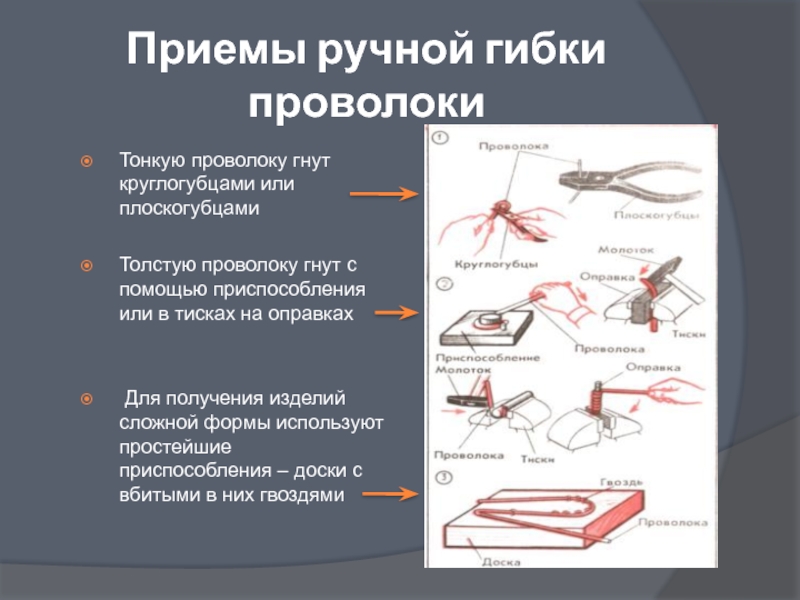

Слайд 10Приемы ручной гибки проволоки
Тонкую проволоку гнут круглогубцами или плоскогубцами

Толстую проволоку гнут

с помощью приспособления или в тисках на оправках


Для получения изделий сложной формы используют простейшие приспособления – доски с вбитыми в них гвоздями
Приемы ручной гибки проволокиТонкую проволоку гнут круглогубцами или плоскогубцамиТолстую проволоку гнут с помощью приспособления или в тисках

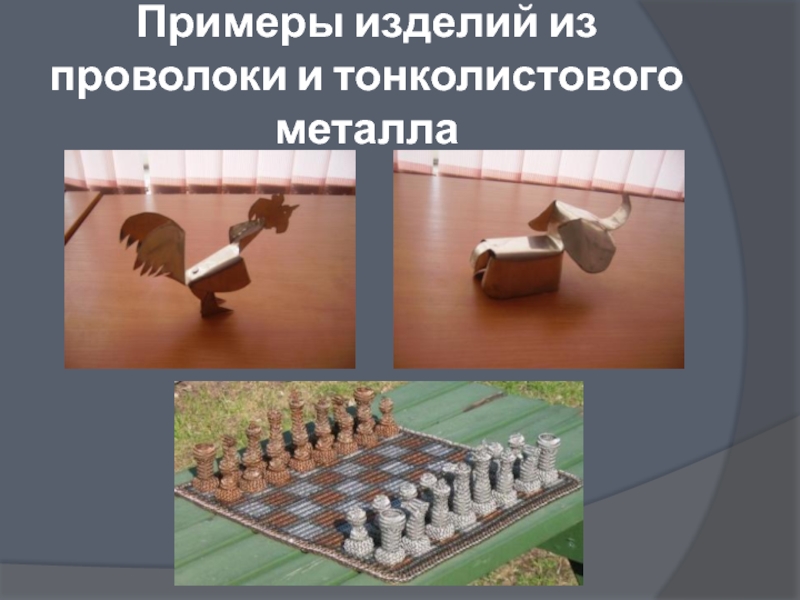

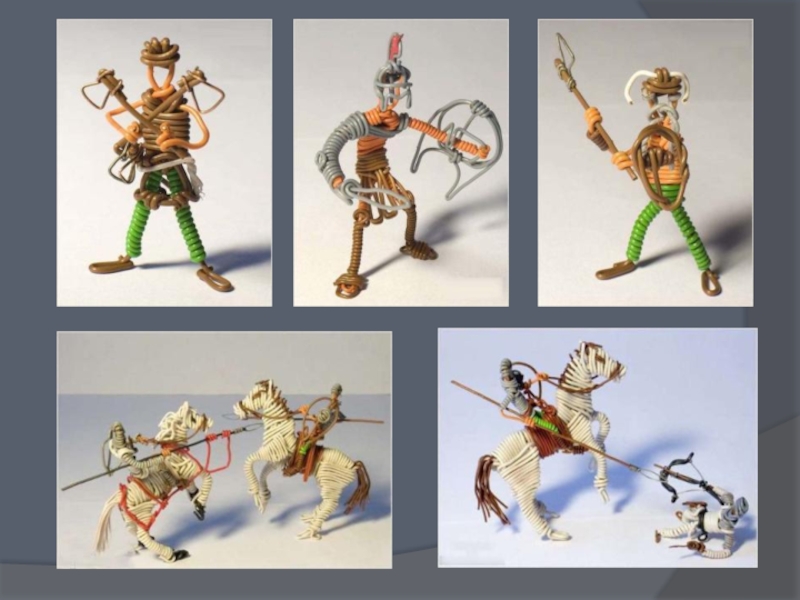

Слайд 11Примеры изделий из проволоки и тонколистового металла

Примеры изделий из проволоки и тонколистового металла

Слайд 13Техника безопасности при ручной гибки металла
На руке, удерживающей заготовку, должна быть

надета рукавица.
При работе надежно закрепите заготовку с оправкой в тисках.
Нельзя держать левую руку близко к месту сгиба заготовки.
Работать можно только исправным инструментом.
При отрезании заготовки нельзя подносить проволоку близко к лицу.
Не стойте за спиной работающего, и не работайте, если кто-то стоит за вами.

Техника безопасности при ручной гибки металлаНа руке, удерживающей заготовку, должна быть надета рукавица.При работе надежно закрепите заготовку

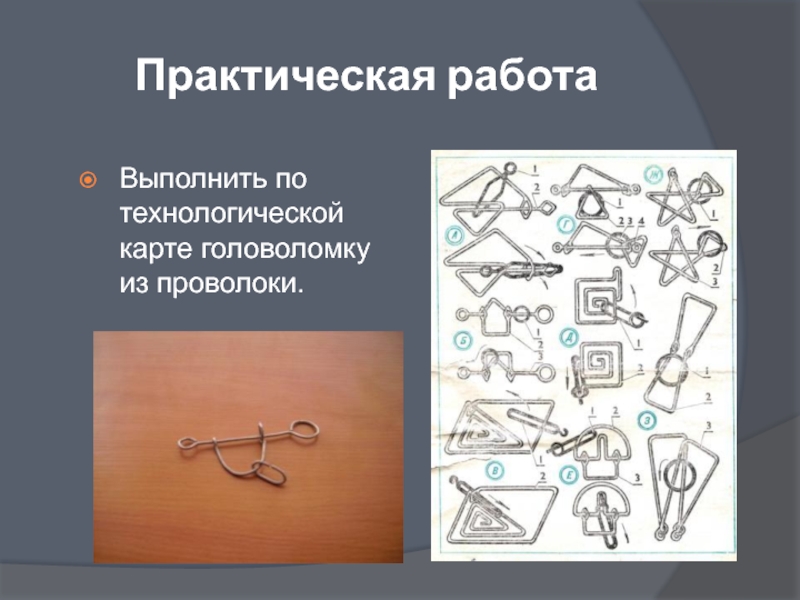

Слайд 14Практическая работа
Выполнить по технологической карте головоломку из проволоки.

Практическая работаВыполнить по технологической карте головоломку из проволоки.

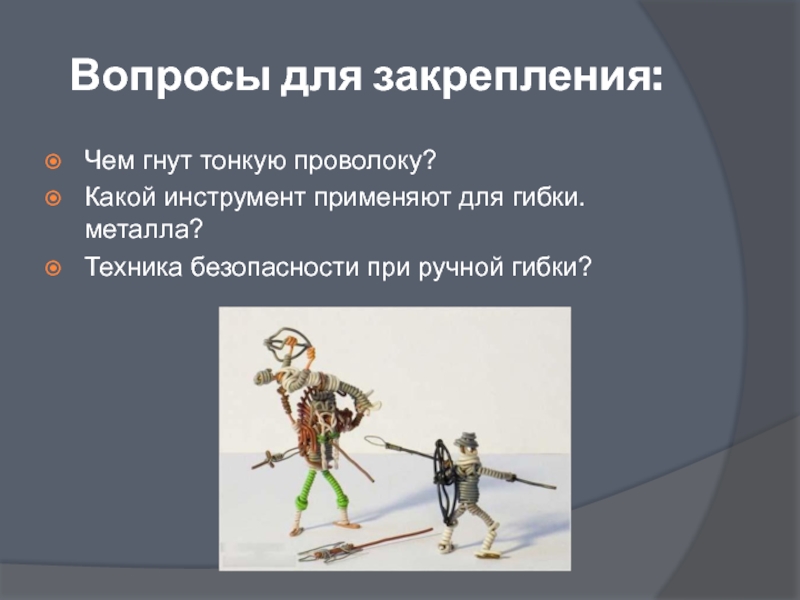

Слайд 15Вопросы для закрепления:
Чем гнут тонкую проволоку?
Какой инструмент применяют для гибки. металла?
Техника

безопасности при ручной гибки?

Вопросы для закрепления:Чем гнут тонкую проволоку?Какой инструмент применяют для гибки. металла?Техника безопасности при ручной гибки?
