Презентация, доклад по предмету ТПП на тему характеристика погрузочно-разгрузочных машин

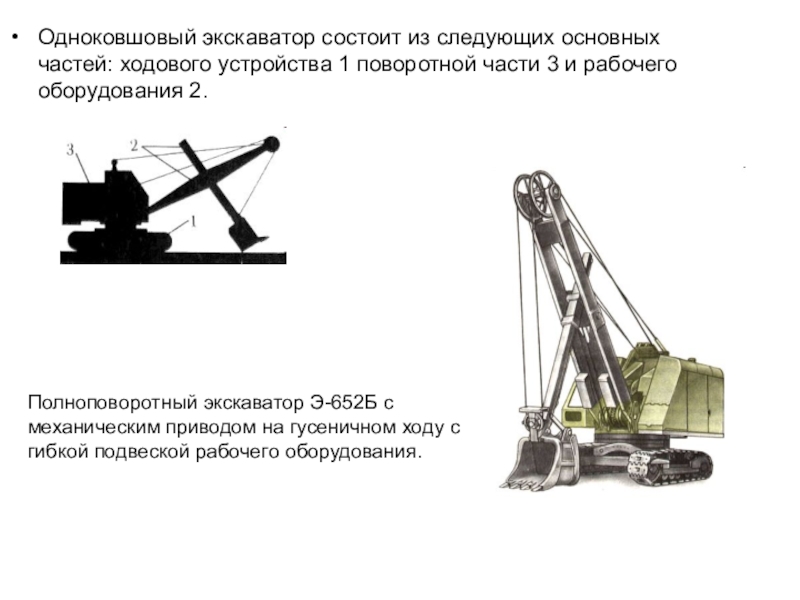

части 3 и рабочего оборудования 2.

Полноповоротный экскаватор Э-652Б с механическим приводом на гусеничном ходу с гибкой подвеской рабочего оборудования.

приводом на базе трактора МТЗ-5ЛС/МС с жесткой подвеской рабочего оборудования.

У этих экскаваторов отсутствует поворотная платформа, а рабочее оборудование укреплено с помощью поворотной колонки непосредственно на ходовом устройстве, относительно которого оно вращается на ограниченный угол.

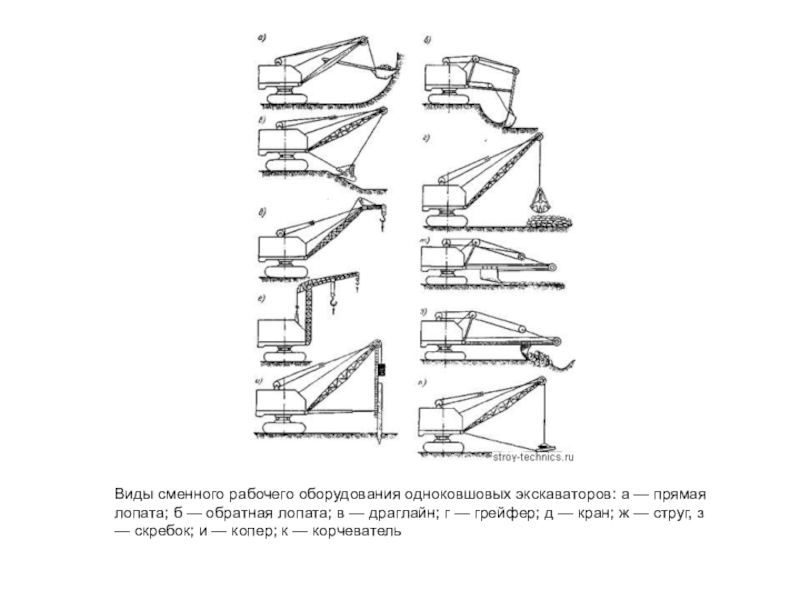

— обратная лопата; в — драглайн; г — грейфер; д — кран; ж — струг, з — скребок; и — копер; к — корчеватель

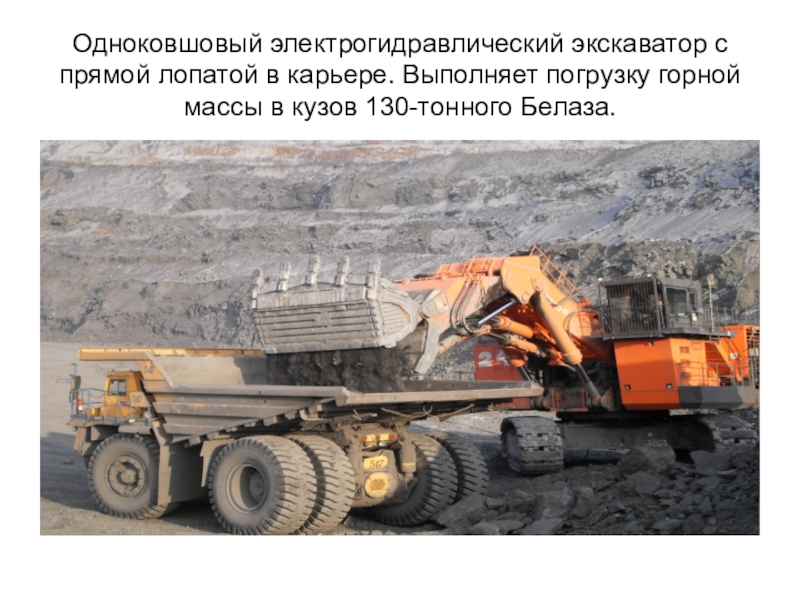

массы в кузов 130-тонного Белаза.

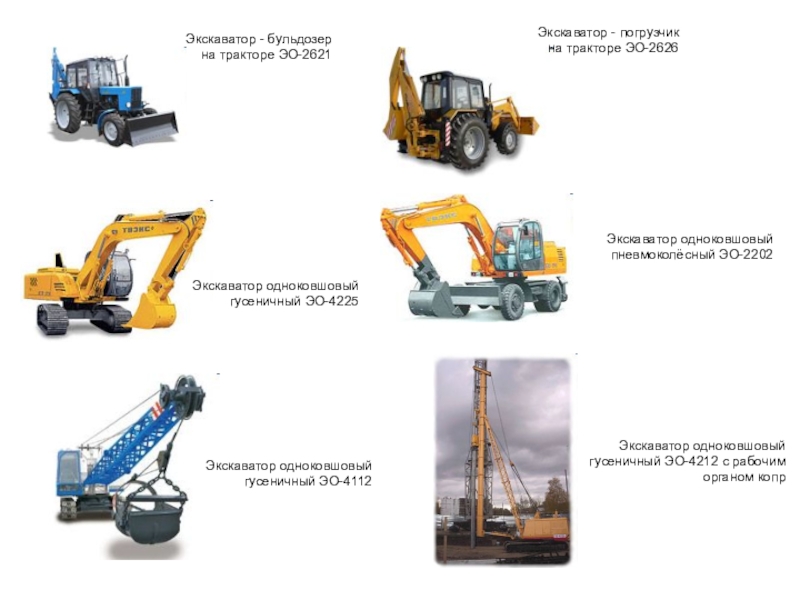

одноковшовый
гусеничный ЭО-4225

Экскаватор одноковшовый пневмоколёсный ЭО-2202

Экскаватор одноковшовый
гусеничный ЭО-4112

Экскаватор одноковшовый
гусеничный ЭО-4212 с рабочим органом копр

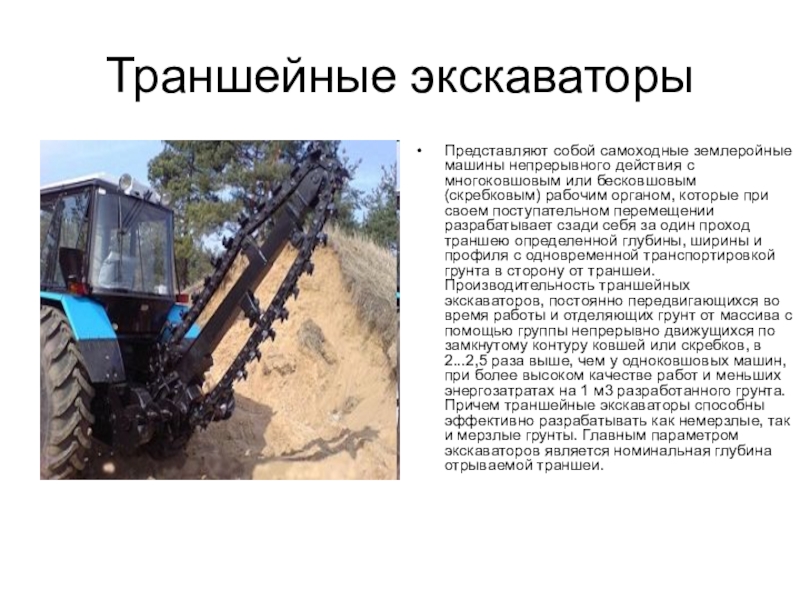

бесковшовым (скребковым) рабочим органом, которые при своем поступательном перемещении разрабатывает сзади себя за один проход траншею определенной глубины, ширины и профиля с одновременной транспортировкой грунта в сторону от траншеи. Производительность траншейных экскаваторов, постоянно передвигающихся во время работы и отделяющих грунт от массива с помощью группы непрерывно движущихся по замкнутому контуру ковшей или скребков, в 2...2,5 раза выше, чем у одноковшовых машин, при более высоком качестве работ и меньших энергозатратах на 1 м3 разработанного грунта. Причем траншейные экскаваторы способны эффективно разрабатывать как немерзлые, так и мерзлые грунты. Главным параметром экскаваторов является номинальная глубина отрываемой траншеи.

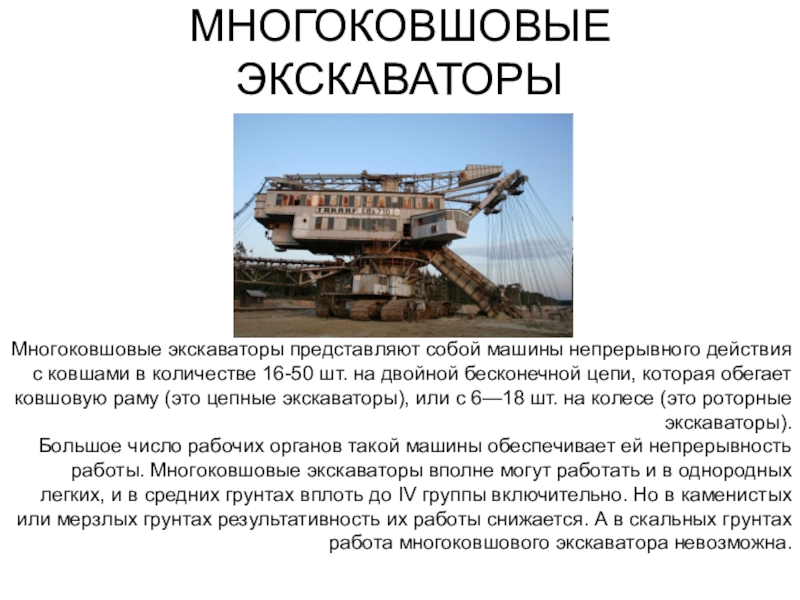

количестве 16-50 шт. на двойной бесконечной цепи, которая обегает ковшовую раму (это цепные экскаваторы), или с 6—18 шт. на колесе (это роторные экскаваторы).
Большое число рабочих органов такой машины обеспечивает ей непрерывность работы. Многоковшовые экскаваторы вполне могут работать и в однородных легких, и в средних грунтах вплоть до IV группы включительно. Но в каменистых или мерзлых грунтах результативность их работы снижается. А в скальных грунтах работа многоковшового экскаватора невозможна.

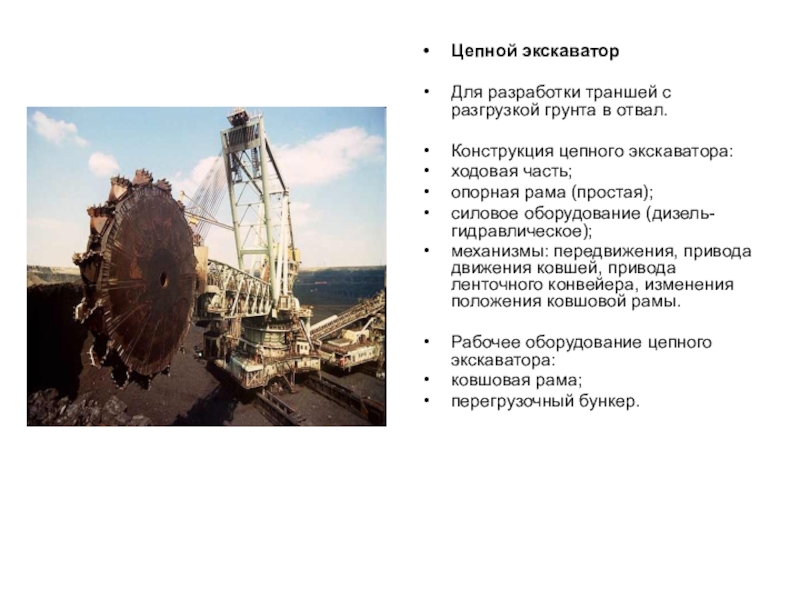

часть;
опорная рама (простая);
силовое оборудование (дизель-гидравлическое);
механизмы: передвижения, привода движения ковшей, привода ленточного конвейера, изменения положения ковшовой рамы.

Рабочее оборудование цепного экскаватора:
ковшовая рама;
перегрузочный бункер.

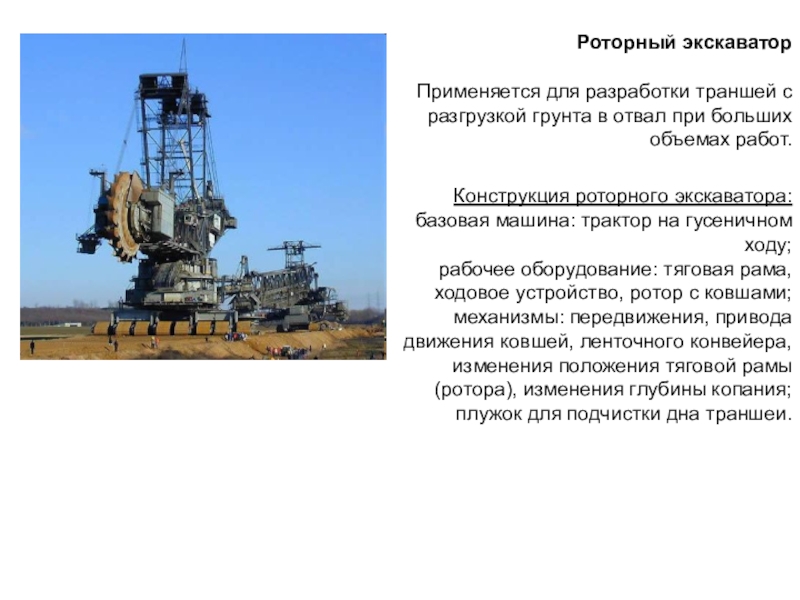

больших объемах работ.

Конструкция роторного экскаватора:
базовая машина: трактор на гусеничном ходу;
рабочее оборудование: тяговая рама, ходовое устройство, ротор с ковшами;
механизмы: передвижения, привода движения ковшей, ленточного конвейера, изменения положения тяговой рамы (ротора), изменения глубины копания;
плужок для подчистки дна траншеи.

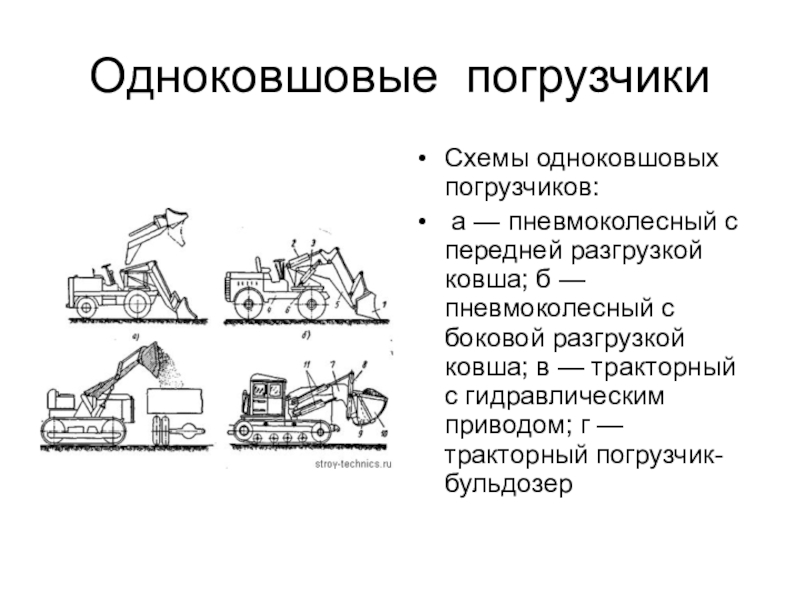

б — пневмоколесный с боковой разгрузкой ковша; в — тракторный с гидравлическим приводом; г — тракторный погрузчик-бульдозер

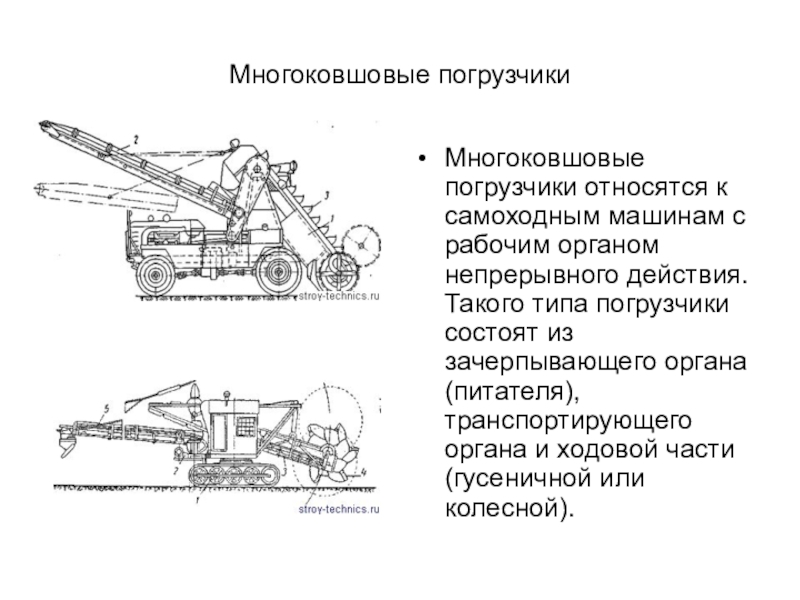

действия. Такого типа погрузчики состоят из зачерпывающего органа (питателя), транспортирующего органа и ходовой части (гусеничной или колесной).
