Презентация, доклад по предмету технология Чертёж детали и сборочный чертёж к уроку в 6-ом классе
Содержание
- 1. Презентация по предмету технология Чертёж детали и сборочный чертёж к уроку в 6-ом классе
- 2. Чертёж детали и сборочный чертёж.
- 3. ЭскизТехнический рисунок Чертёж – это условное

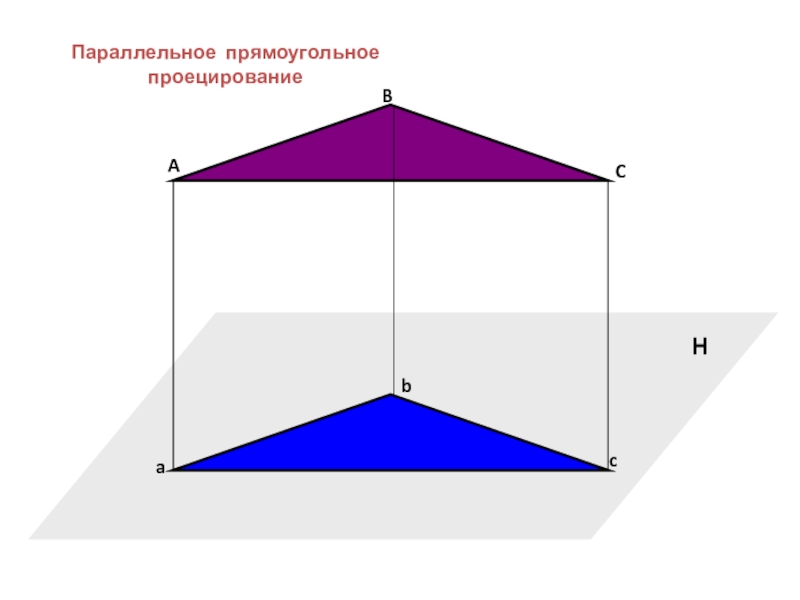

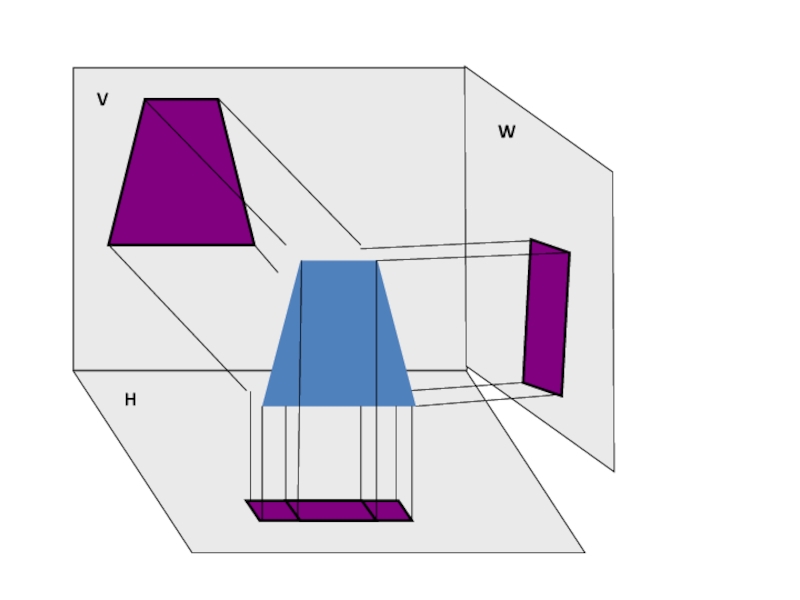

- 4. H AaB C bcПараллельное прямоугольное проецирование

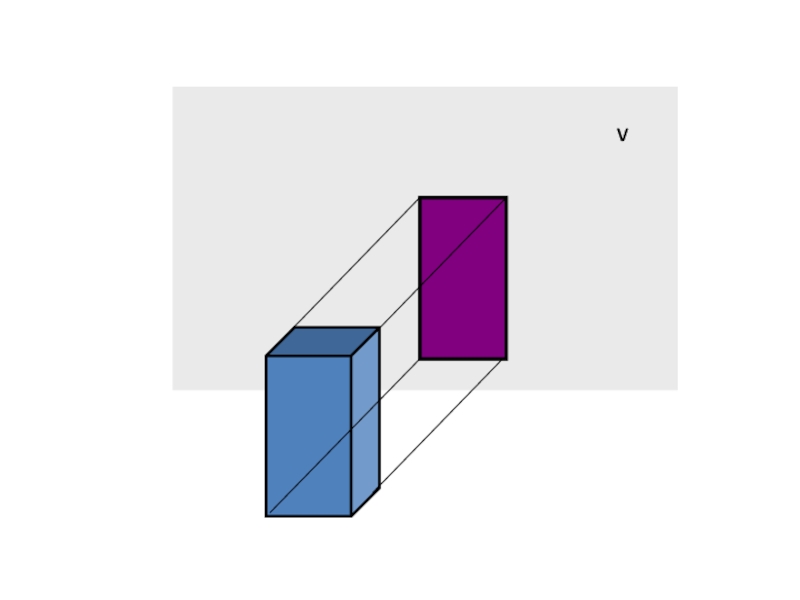

- 5. V
- 6. V H H V
- 7. V H W
- 8. H V W
- 9. Линии чертежа.
- 10. 1. Сплошная толстая основная линия (линии видимого
- 11. 4. Штрихпунктирная тонкая линия (осевые и центровые
- 12. 32164
- 13. Нанесение размеров. Масштабы.
- 14. РазмерыЛинейные Угловые Длина, ширина, толщина, высота, диаметр,

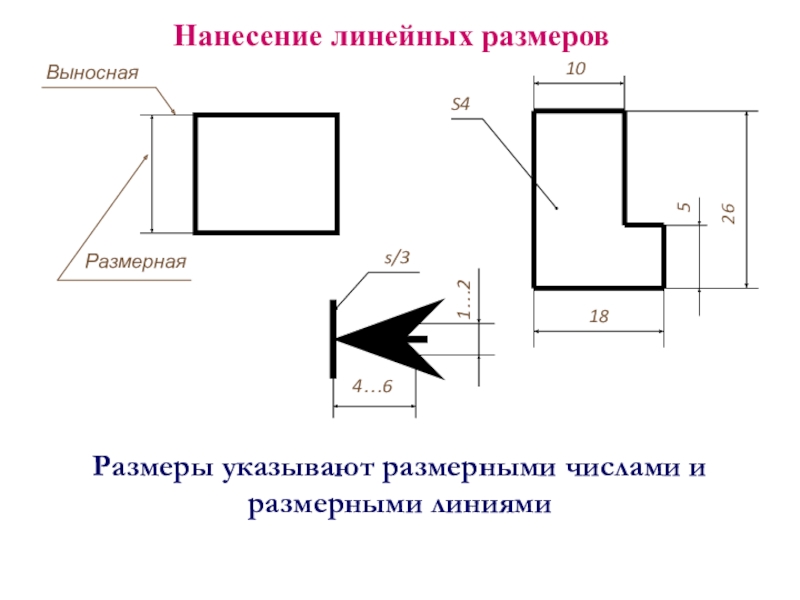

- 15. Размеры указывают размерными числами и размерными линиямиНанесение линейных размеров

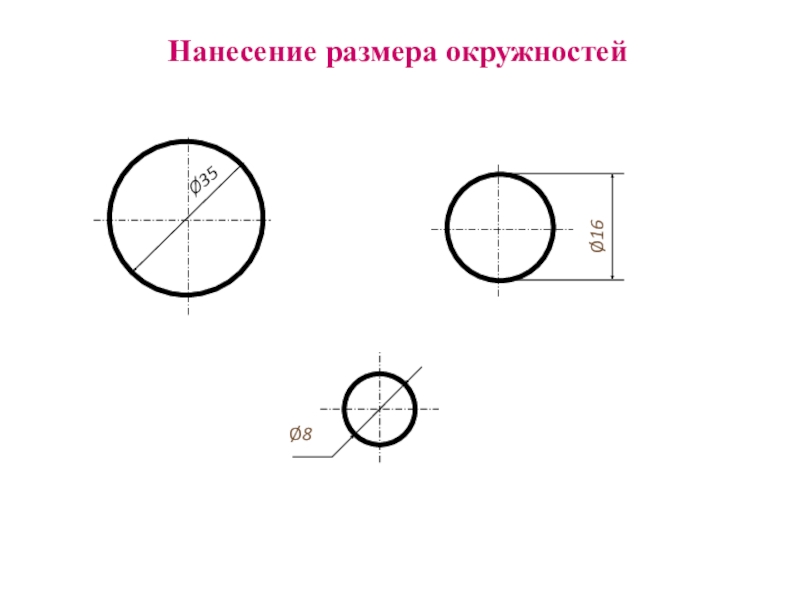

- 16. Нанесение размера окружностей

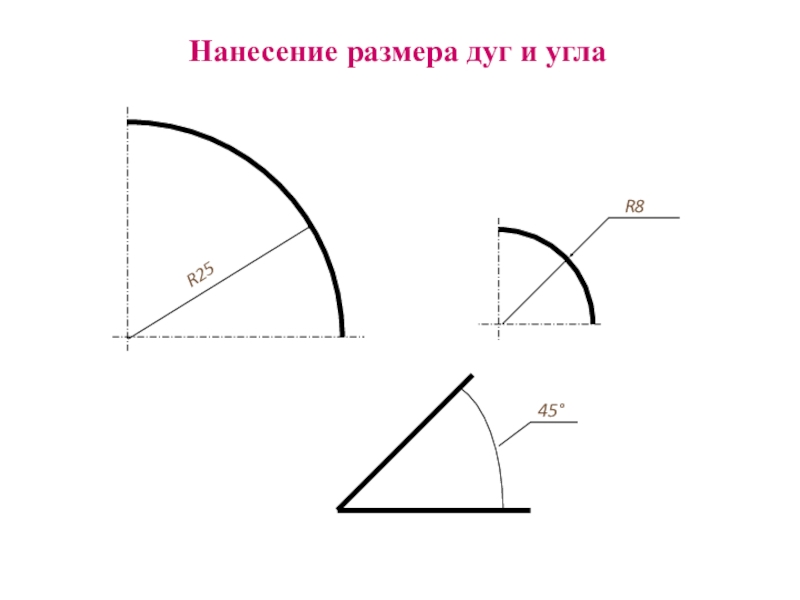

- 17. Нанесение размера дуг и углаR25

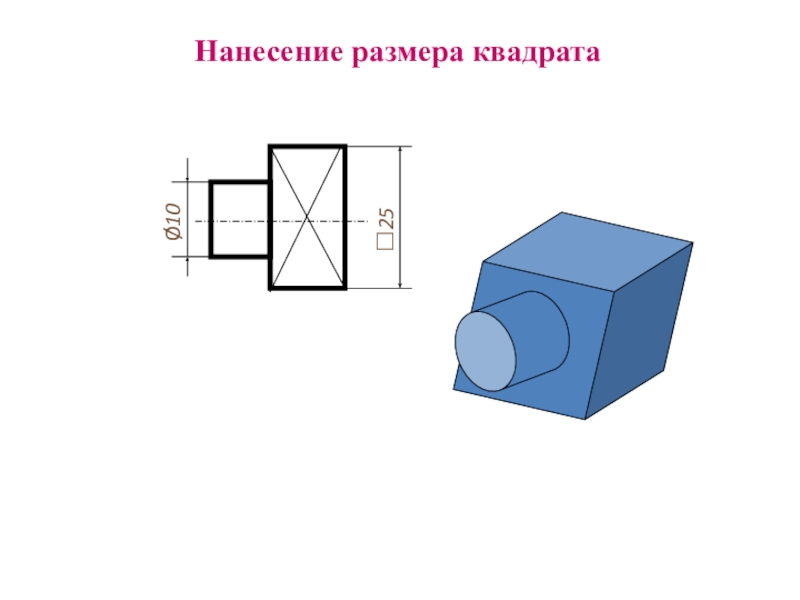

- 18. Нанесение размера квадратаØ10
- 19. Масштабы Масштаб – это отношение линейных размеров
- 20. Формы деталей в деревообработке.ПРИЗМАТИЧЕСКАЯЦИЛИНДРИЧЕСКАЯКОНИЧЕСКАЯ

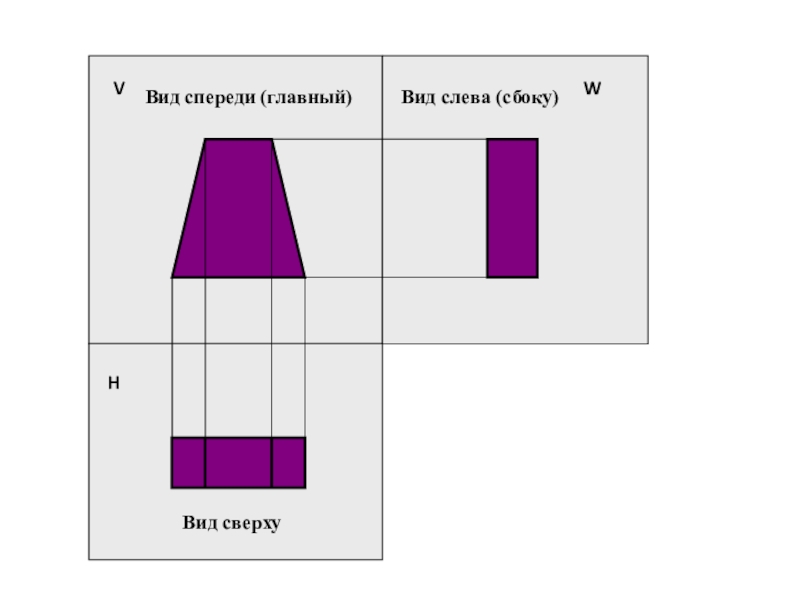

- 21. H V W Вид спереди (главный)Вид сверхуВид слева (сбоку)
- 22. Основные размеры детали проставляют на

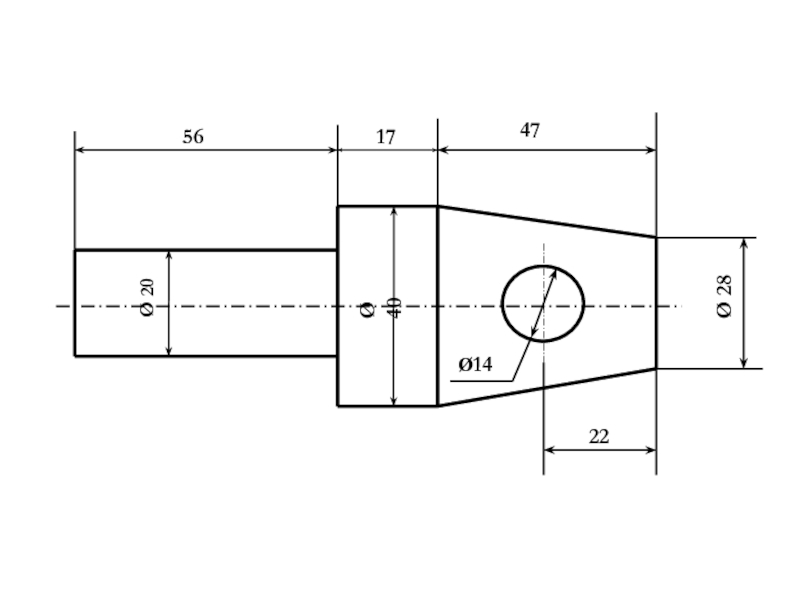

- 23. Ø 20Ø 405617Ø 2847ø1422
- 24. Сборочная единица – это изделие состоящее из
- 25. К сборочному чертежу над основной надписью или
- 26. Поз.НаименованиеКол.МатериалПримеч.1501858201520801040Основная надписьСпецификацияМ 1:2Угольник (сборочный чертёж)
Слайд 3Эскиз
Технический рисунок
Чертёж – это условное изображение предмета, выполненное по

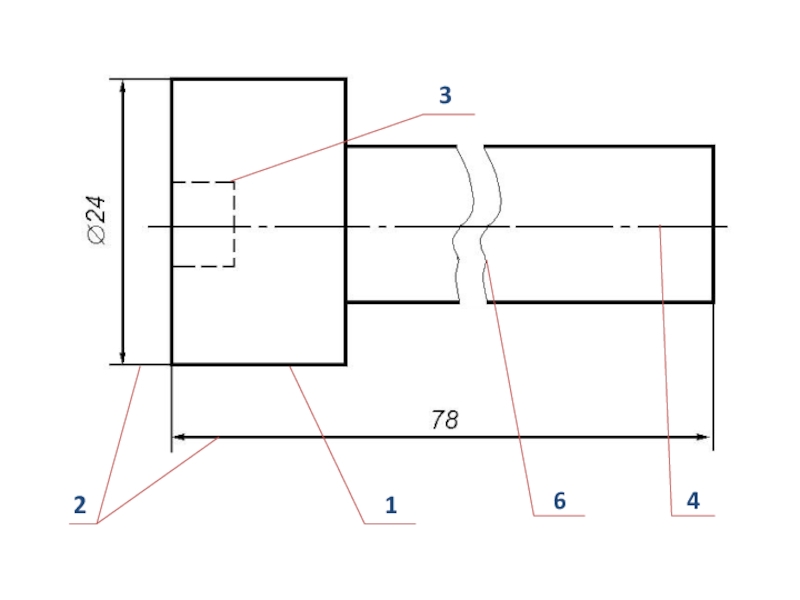

Слайд 101. Сплошная толстая основная линия (линии видимого контура детали)
Толщина (S): 0,5
2. Сплошная тонкая линия (выносные и размерные линии)
3. Штриховая линия (линии невидимого контура детали)
Слайд 114. Штрихпунктирная тонкая линия (осевые и центровые линии)
5. Штрихпунктирная с двумя
6. Сплошная волнистая линия (линии обрыва)
Слайд 14Размеры
Линейные
Угловые
Длина, ширина, толщина, высота, диаметр, радиус
Обозначение – мм
Величина
Обозначение – градусы, минуты, секунды
Количество размеров на чертеже должно быть наименьшим, но достаточным для изготовления и контроля изделия
Слайд 19Масштабы
Масштаб – это отношение линейных размеров изображения предмета к действительным.
Масштаб
Натуральная величина – 1:1
Масштаб увеличения – 2:1; 2,5:1; 4:1; 5:1; 10:1 и др.
Размеры на чертежах всегда наносят действительные, т.е. те, которые должна иметь деталь в натуре

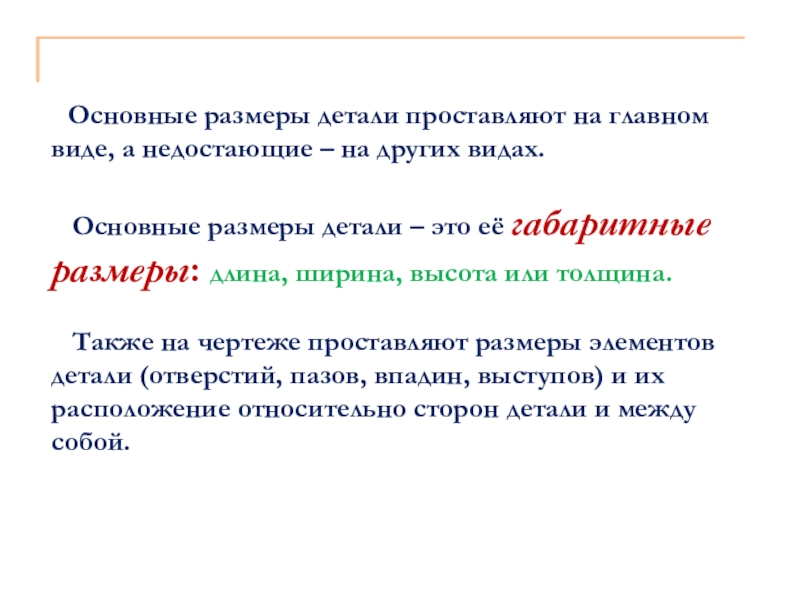

Слайд 22 Основные размеры детали проставляют на главном виде, а недостающие
Основные размеры детали – это её габаритные размеры: длина, ширина, высота или толщина.
Также на чертеже проставляют размеры элементов детали (отверстий, пазов, впадин, выступов) и их расположение относительно сторон детали и между собой.
Слайд 24Сборочная единица – это изделие состоящее из нескольких соединённых между собой
Чертёж изделия, состоящего из нескольких деталей, называется сборочным чертежом.
На сборочном чертеже изделие изображают в сборе и только в тех видах, по которым можно определить его конструкцию.
На сборочном чертеже указывают размеры необходимые для сборки изделия и его габаритные размеры.

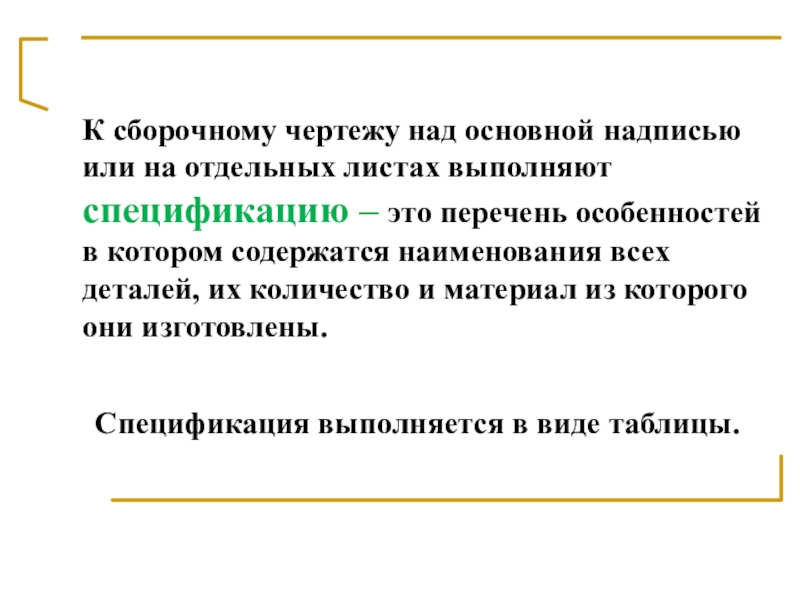

Слайд 25К сборочному чертежу над основной надписью или на отдельных листах выполняют
Спецификация выполняется в виде таблицы.

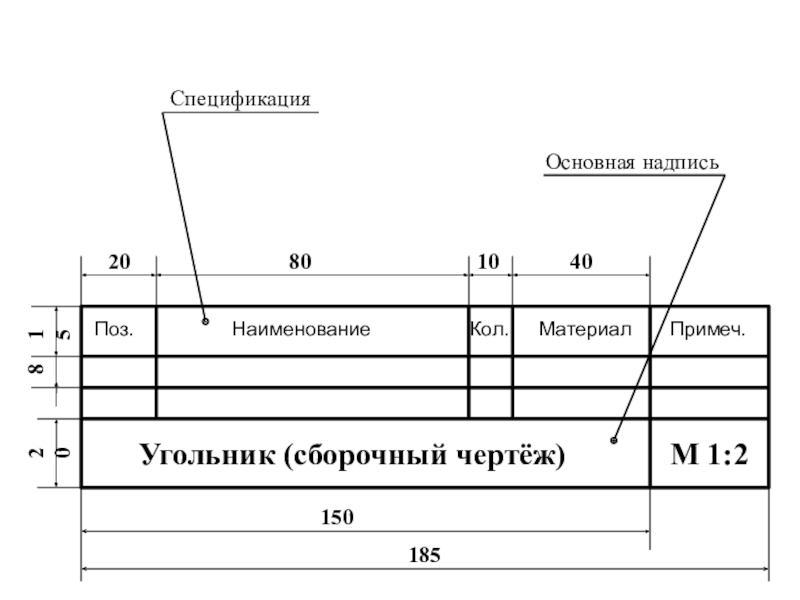

Слайд 26Поз.
Наименование
Кол.
Материал
Примеч.
150
185
8
20
15
20
80
10
40
Основная надпись
Спецификация
М 1:2
Угольник (сборочный чертёж)
