Презентация, доклад по предмету : Основы слесарных и сборочных работ на тему: Нарезание резьбы
Содержание
- 1. Презентация по предмету : Основы слесарных и сборочных работ на тему: Нарезание резьбы
- 2. Параметры метрической резьбы
- 3. Профили резьбы

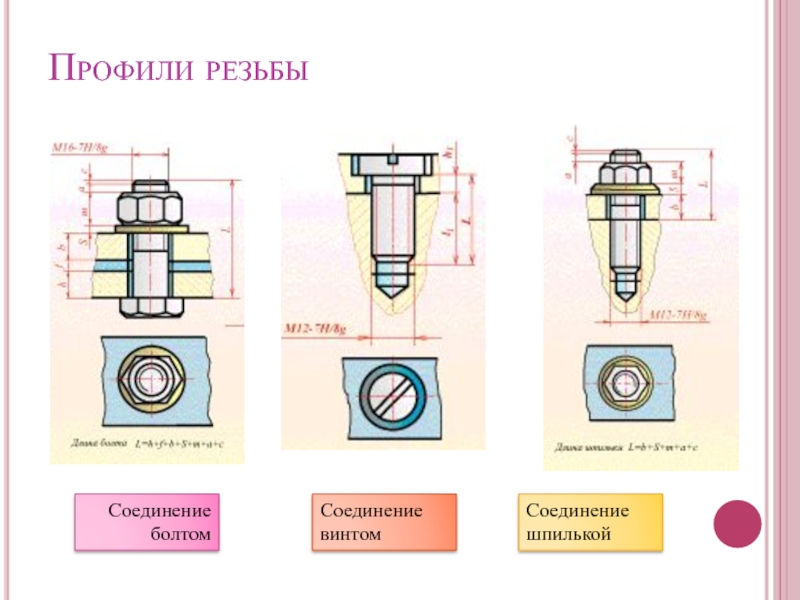

- 4. Профили резьбыСоединение болтомСоединение шпилькойСоединение винтом
- 5. Профили резьбыТрапецеидальная однозаходная (Tr)Обозначение резьбы наружной Tr40х6-7е

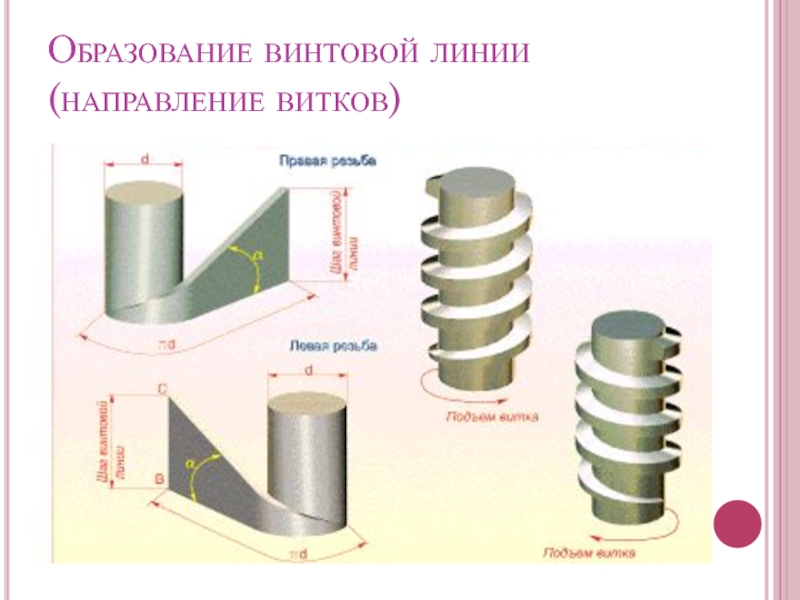

- 6. Образование винтовой линии (направление витков)
- 7. Инструменты для нарезания резьбы
- 8. Метчик ручнойРабочая часть метчика состоит из заборной

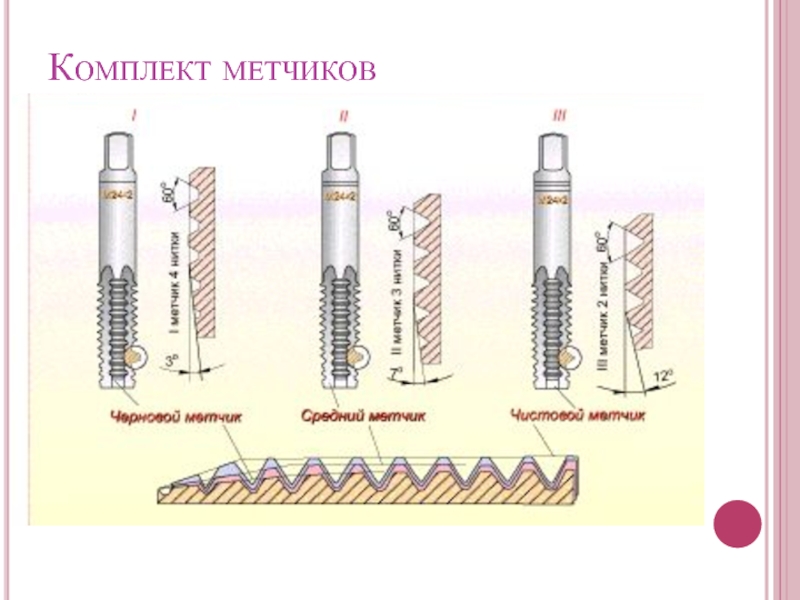

- 9. Комплект метчиков
- 10. Нарезание внутренней резьбыВ целях облегчения работы вороток

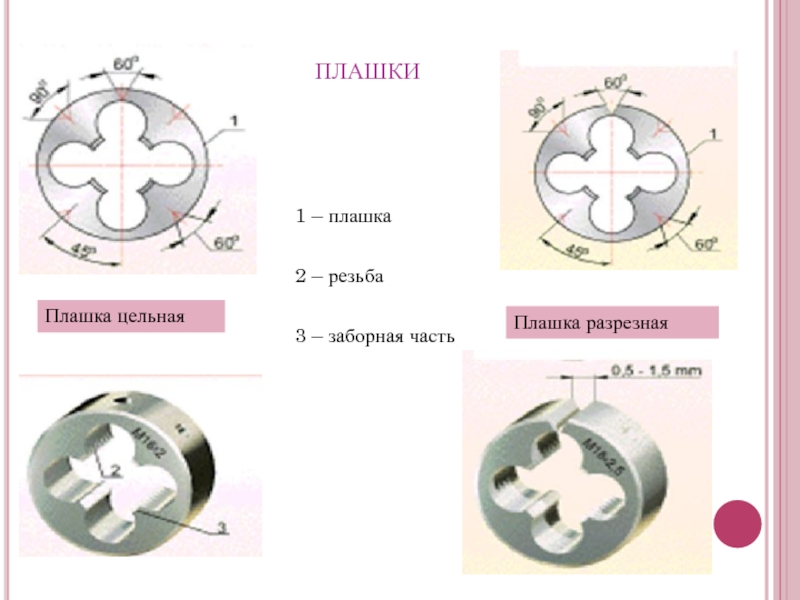

- 11. плашкиПлашка цельнаяПлашка разрезная 1 – плашка2 – резьба3 – заборная часть

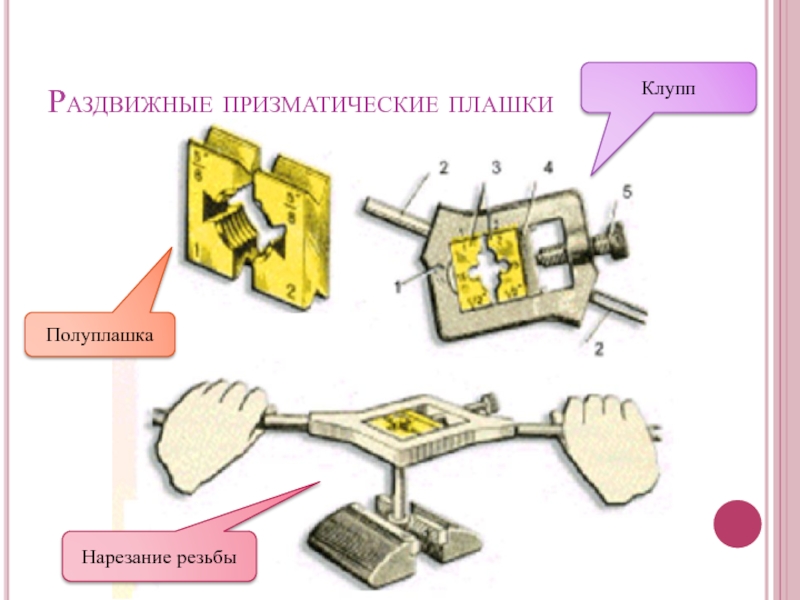

- 12. Раздвижные призматические плашкиПолуплашкаНарезание резьбыКлупп
- 13. Нарезание резьбы плашкойПри нарезании резьбы плашкой вручную

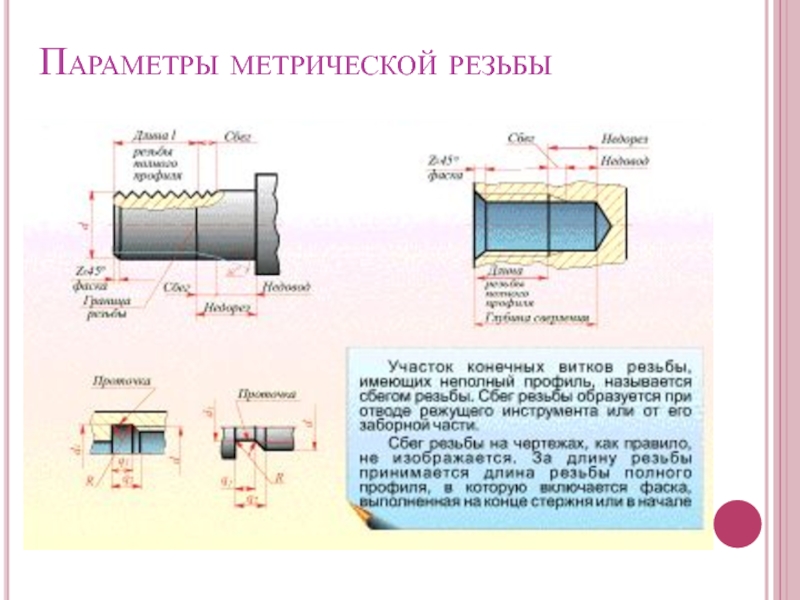

Параметры метрической резьбы

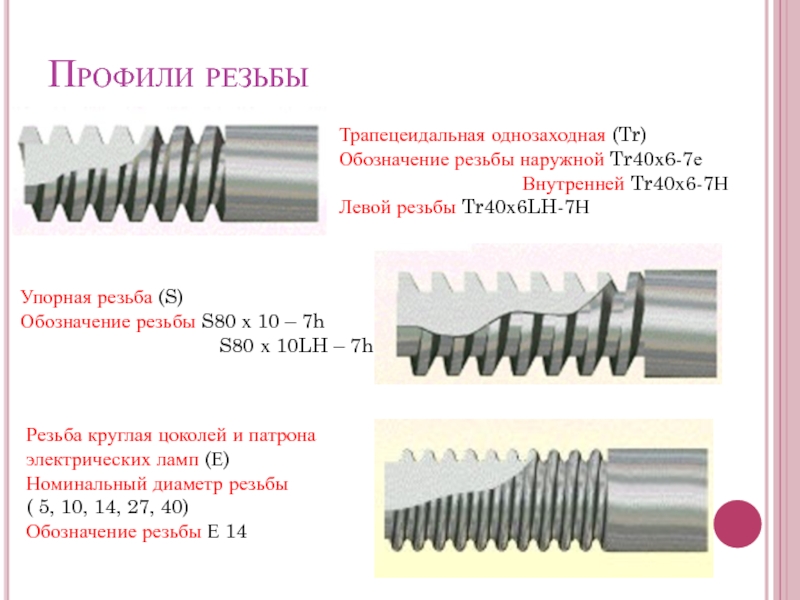

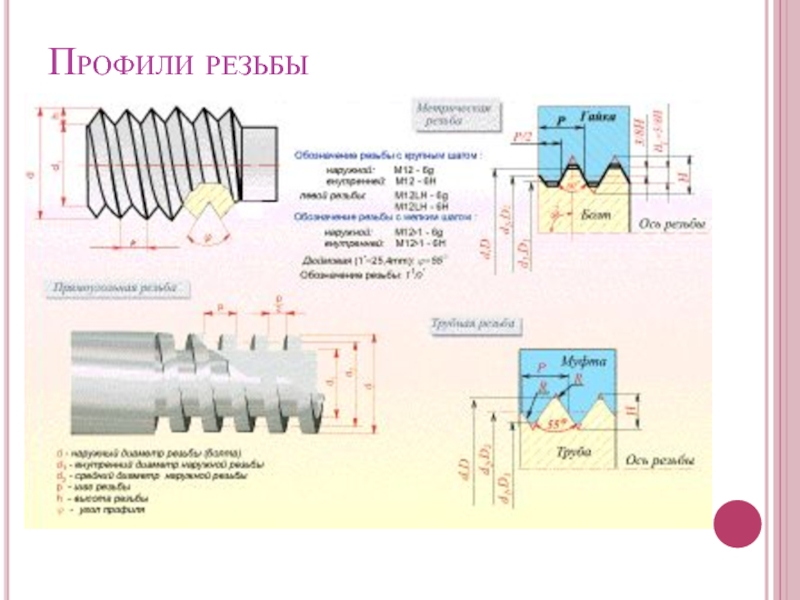

Слайд 5Профили резьбы
Трапецеидальная однозаходная (Tr)
Обозначение резьбы наружной Tr40х6-7е
Внутренней Tr40х6-7Н
Левой резьбы Tr40х6LH-7Н
Левой резьбы Tr40х6LH-7Н
Упорная резьба (S)
Обозначение резьбы S80 х 10 – 7h
S80 х 10LH – 7h
Резьба круглая цоколей и патрона электрических ламп (Е)
Номинальный диаметр резьбы
( 5, 10, 14, 27, 40)
Обозначение резьбы Е 14

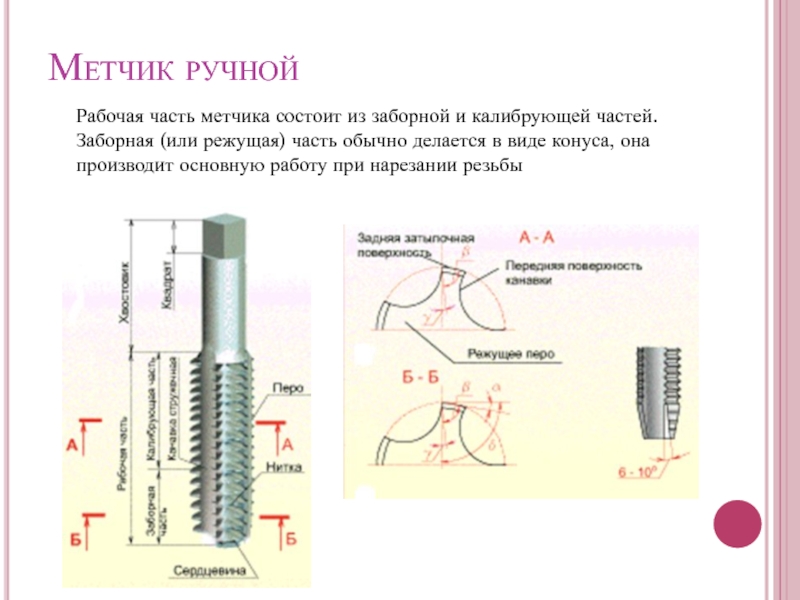

Слайд 8Метчик ручной
Рабочая часть метчика состоит из заборной и калибрующей частей.
Заборная (или
режущая) часть обычно делается в виде конуса, она производит основную работу при нарезании резьбы

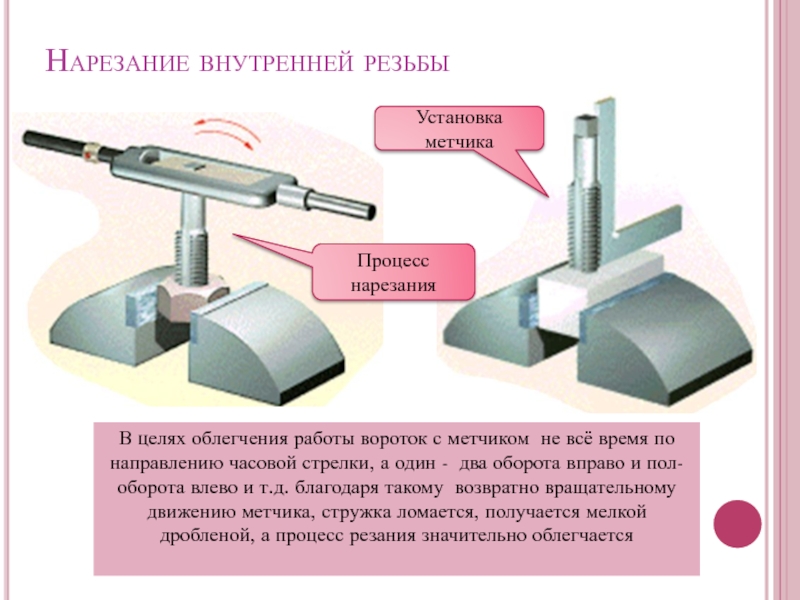

Слайд 10Нарезание внутренней резьбы
В целях облегчения работы вороток с метчиком не всё
время по направлению часовой стрелки, а один - два оборота вправо и пол-оборота влево и т.д. благодаря такому возвратно вращательному движению метчика, стружка ломается, получается мелкой дробленой, а процесс резания значительно облегчается
Установка метчика
Процесс нарезания
Слайд 13Нарезание резьбы плашкой

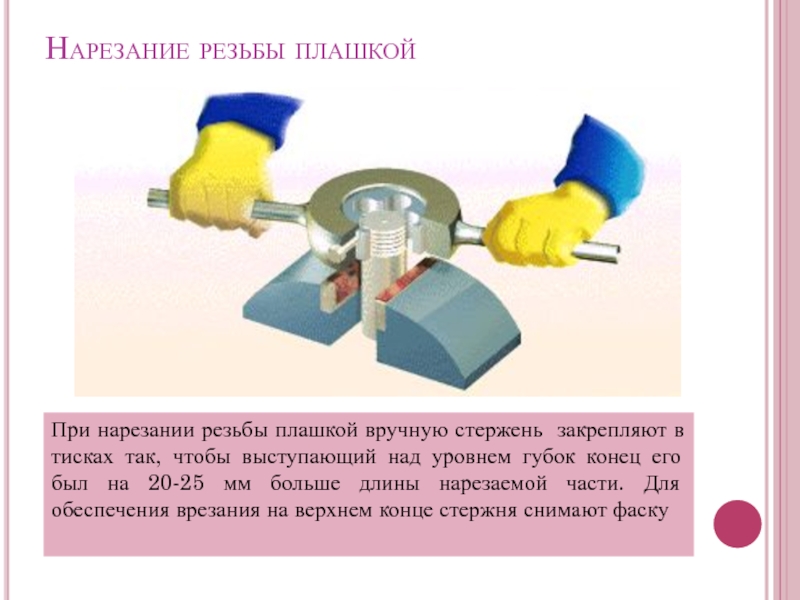

При нарезании резьбы плашкой вручную стержень закрепляют в тисках
так, чтобы выступающий над уровнем губок конец его был на 20-25 мм больше длины нарезаемой части. Для обеспечения врезания на верхнем конце стержня снимают фаску
