Слайд 1МДК 01.01 Технология штукатурных работ
Преподаватель Севастьянова Р. Р.
Тема: Основные части зданий

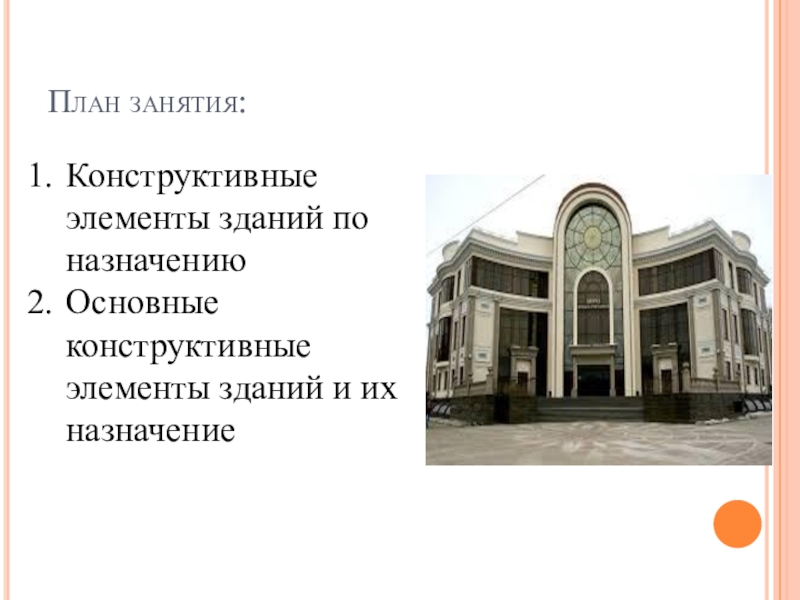

Слайд 2План занятия:
Конструктивные элементы зданий по назначению
Основные конструктивные элементы зданий и их
назначение
Слайд 3

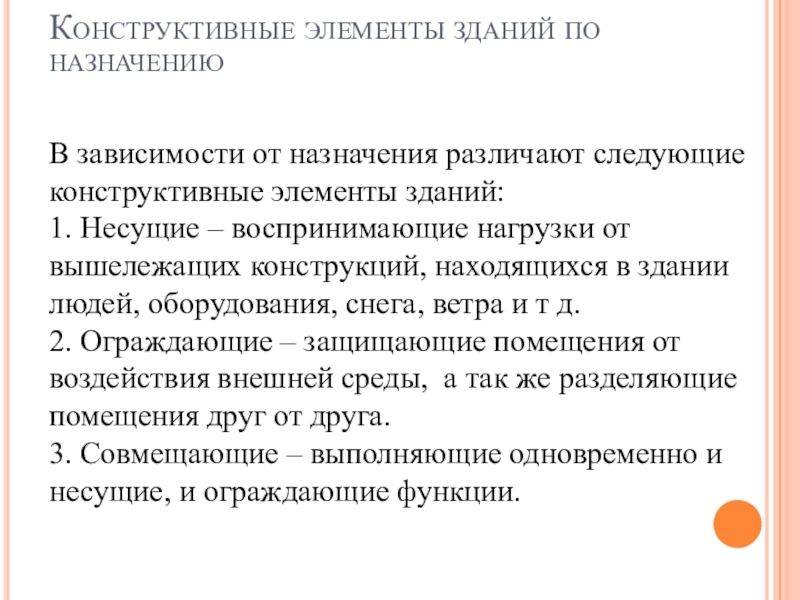

Конструктивные элементы зданий по назначению
В зависимости от назначения различают следующие конструктивные
элементы зданий:
1. Несущие – воспринимающие нагрузки от вышележащих конструкций, находящихся в здании людей, оборудования, снега, ветра и т д.
2. Ограждающие – защищающие помещения от воздействия внешней среды, а так же разделяющие помещения друг от друга.
3. Совмещающие – выполняющие одновременно и несущие, и ограждающие функции.
Слайд 4

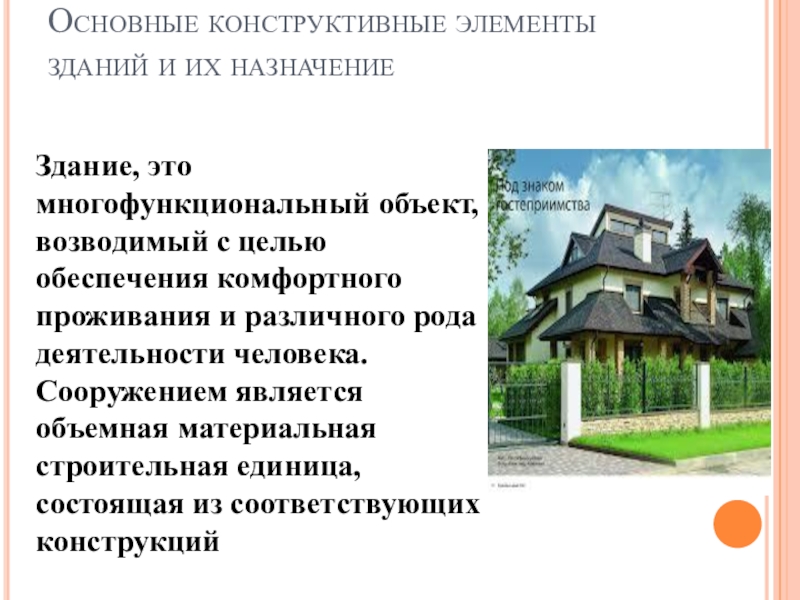

Основные конструктивные элементы зданий и их назначение
Здание, это многофункциональный объект, возводимый
с целью обеспечения комфортного проживания и различного рода деятельности человека.
Сооружением является объемная материальная строительная единица, состоящая из соответствующих конструкций

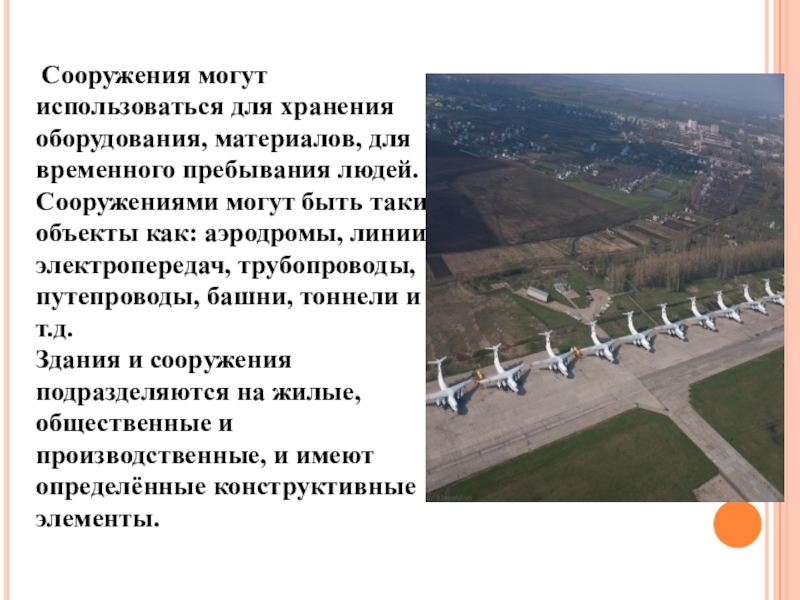

Слайд 5 Сооружения могут использоваться для хранения оборудования, материалов, для временного пребывания
людей. Сооружениями могут быть такие объекты как: аэродромы, линии электропередач, трубопроводы, путепроводы, башни, тоннели и т.д.
Здания и сооружения подразделяются на жилые, общественные и производственные, и имеют определённые конструктивные элементы.

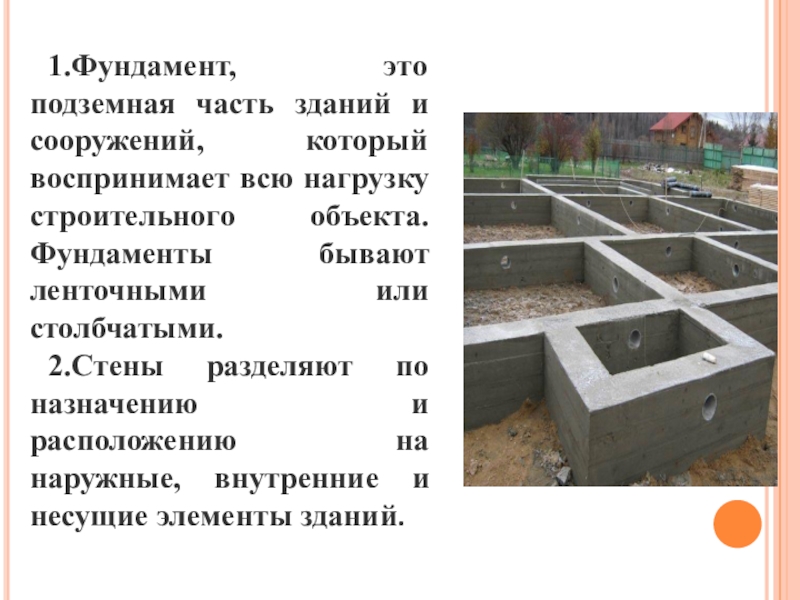

Слайд 81.Фундамент, это подземная часть зданий и сооружений, который воспринимает всю нагрузку
строительного объекта. Фундаменты бывают ленточными или столбчатыми.
2.Стены разделяют по назначению и расположению на наружные, внутренние и несущие элементы зданий.

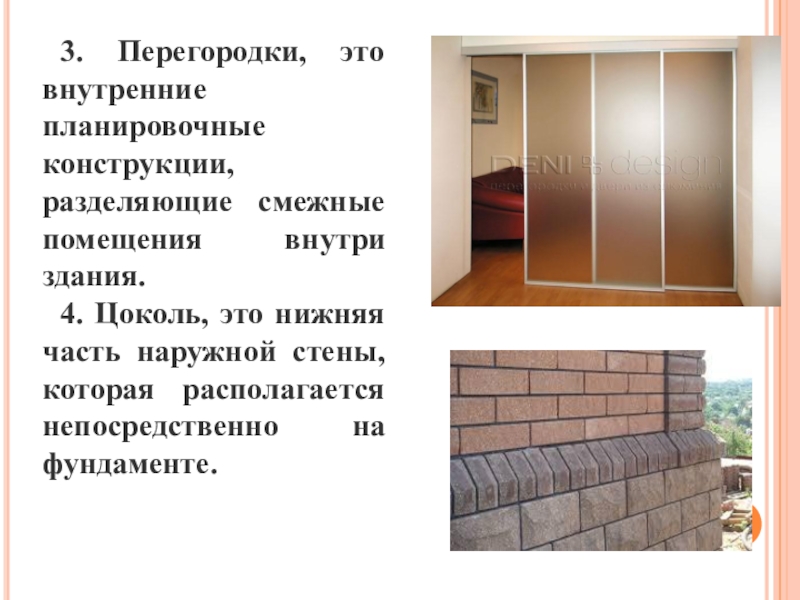

Слайд 93. Перегородки, это внутренние планировочные конструкции, разделяющие смежные помещения внутри здания.
4.
Цоколь, это нижняя часть наружной стены, которая располагается непосредственно на фундаменте.
Слайд 105. Отмостка предназначена для отвода влаги, при выпадении атмосферных осадков от
стен здания.
6. Перекрытие, это горизонтальная конструкция, которая располагается внутри здания и разделяет его по высоте на этажи. Перекрытия бывают междуэтажные, цокольные, надподвальные, чердачные
Слайд 11Вот помощники мои,
Их как хочешь поверни.
Раз, два, три, четыре, пять.
Постучали, повернули
И
работать захотели.
Тихо все на место сели.
Раз — подняться, потянуться
Раз — подняться, потянуться,
Два — нагнуть, разогнуться,
Три — в ладоши, три хлопка,
Головою три кивка.
На четыре — руки шире,
Пять — руками помахать,
Шесть — на место ти…

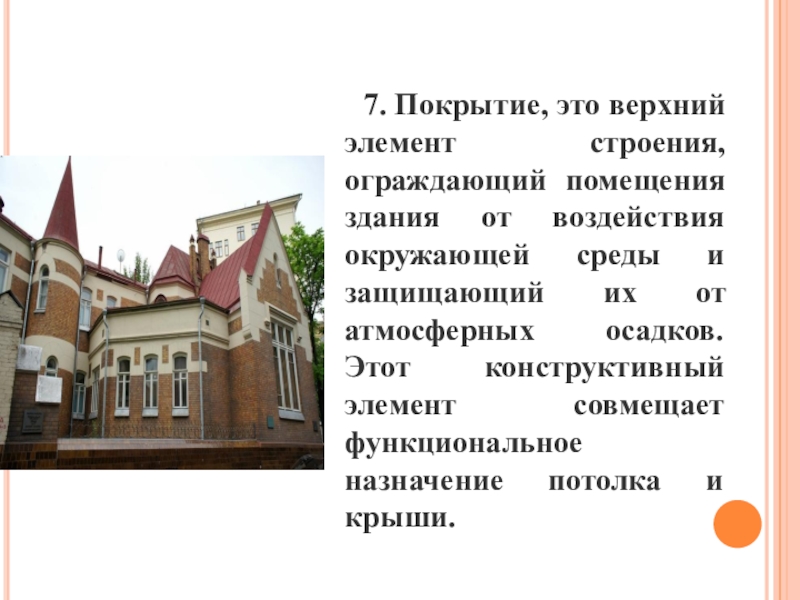

Слайд 127. Покрытие, это верхний элемент строения, ограждающий помещения здания от воздействия
окружающей среды и защищающий их от атмосферных осадков. Этот конструктивный элемент совмещает функциональное назначение потолка и крыши.

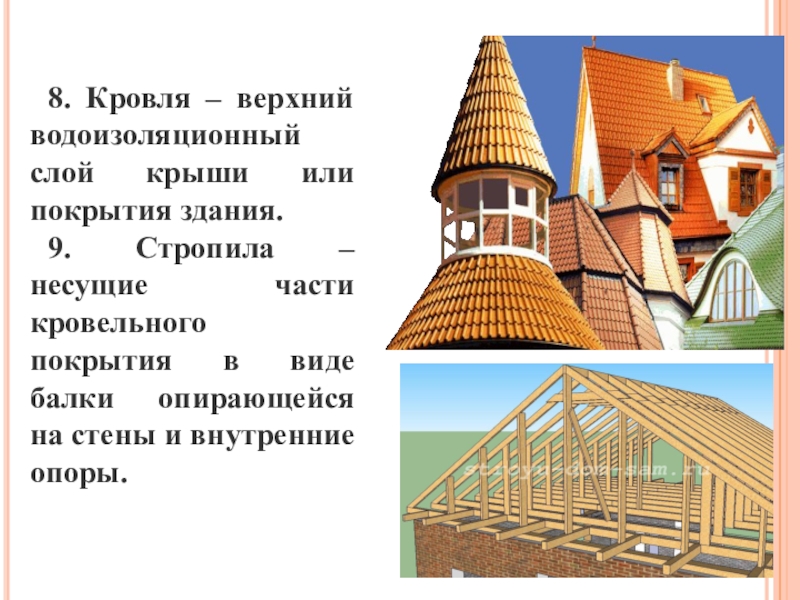

Слайд 138. Кровля – верхний водоизоляционный слой крыши или покрытия здания.
9. Стропила
– несущие части кровельного покрытия в виде балки опирающейся на стены и внутренние опоры.

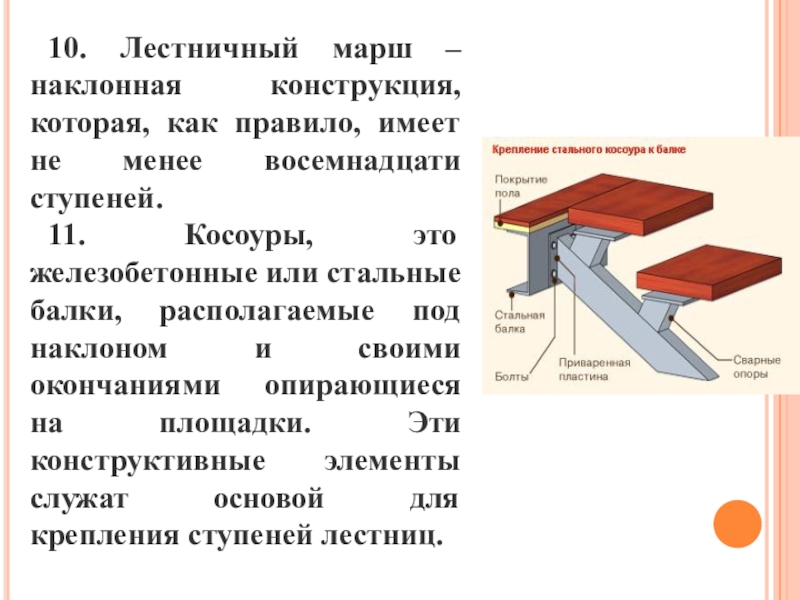

Слайд 1410. Лестничный марш – наклонная конструкция, которая, как правило, имеет не
менее восемнадцати ступеней.
11. Косоуры, это железобетонные или стальные балки, располагаемые под наклоном и своими окончаниями опирающиеся на площадки. Эти конструктивные элементы служат основой для крепления ступеней лестниц.
Слайд 16
правильно

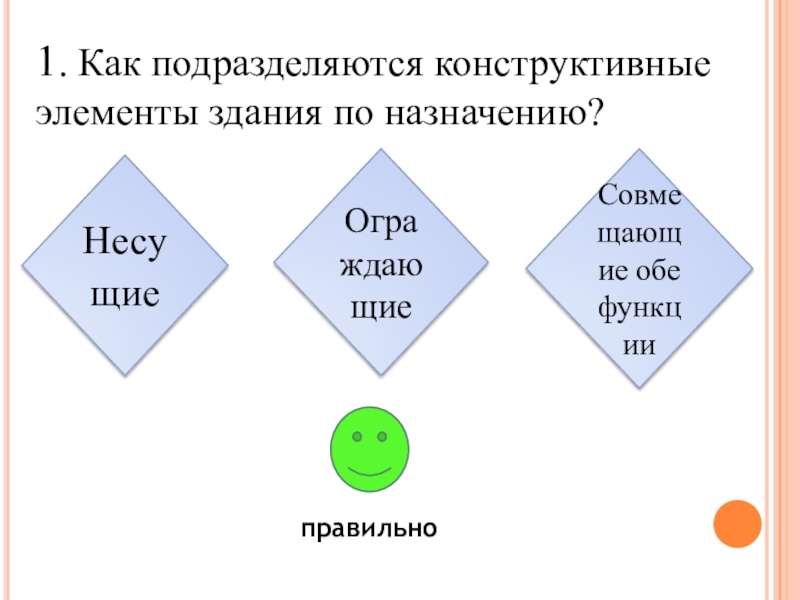

1. Как подразделяются конструктивные элементы здания по назначению?
Несущие
Совмещающие обе
Слайд 17
правильно
2. Перечислите основные конструктивные элементы здания
Фундамент, стены, перекрытия
Кровля лестничные марши
Перегородки,
покрытия
Слайд 18
правильно

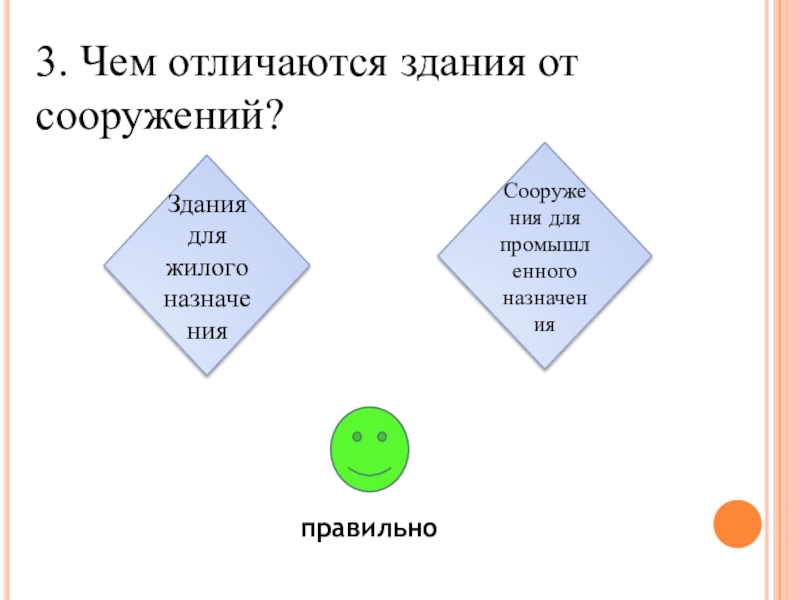

3. Чем отличаются здания от сооружений?
Здания для жилого назначения
Сооружения для
промышленного назначения
Слайд 19Домашнее задание:
Повторить конструктивные элементы зданий.
