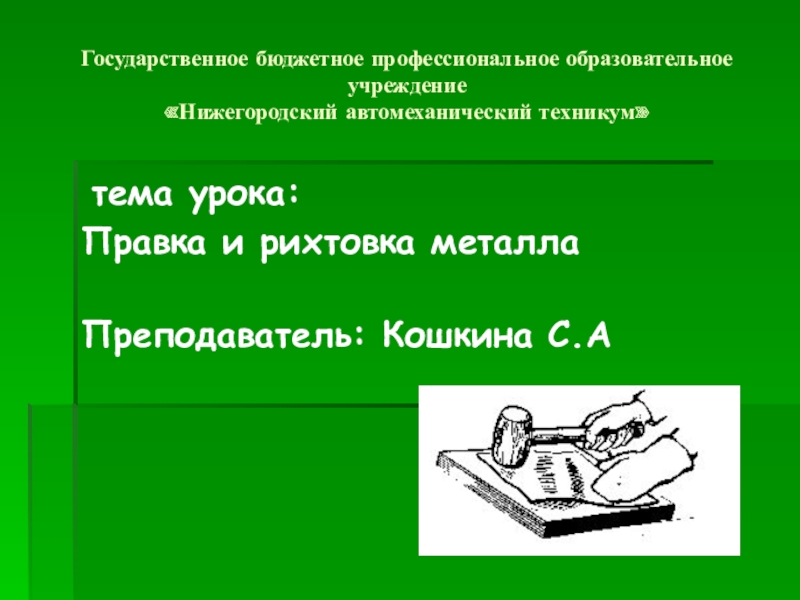

Презентация, доклад по МДК. 04.01 по теме : Правка и рихтовка металла

и рихтовка металла
Преподаватель: Кошкина С.А

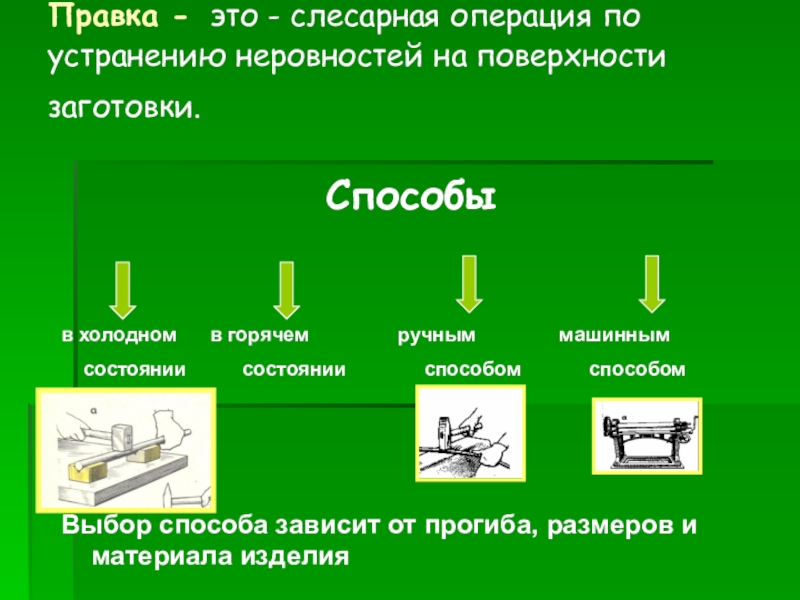

заготовки.

Способы

в холодном в горячем ручным машинным
состоянии состоянии способом способом



Выбор способа зависит от прогиба, размеров и материала изделия

мягкими вставками

Инструменты- молотки

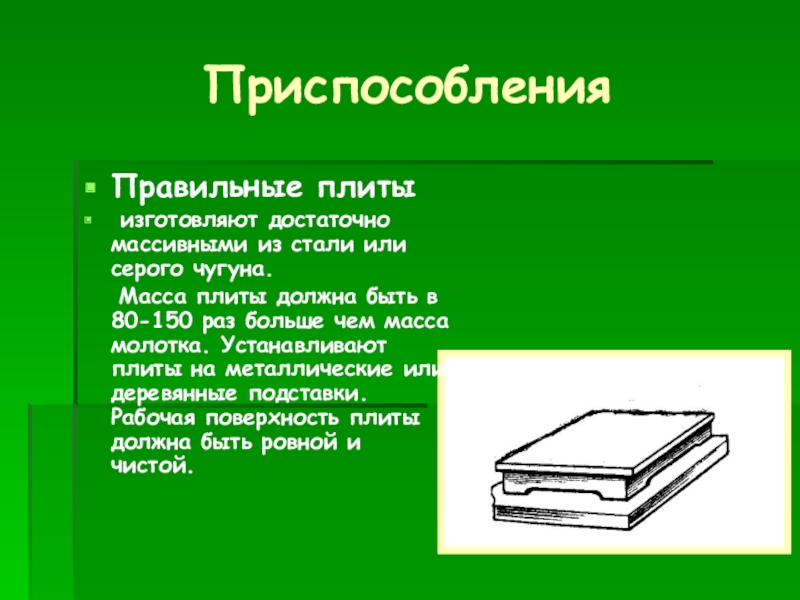

Масса плиты должна быть в 80-150 раз больше чем масса молотка. Устанавливают плиты на металлические или деревянные подставки. Рабочая поверхность плиты должна быть ровной и чистой.

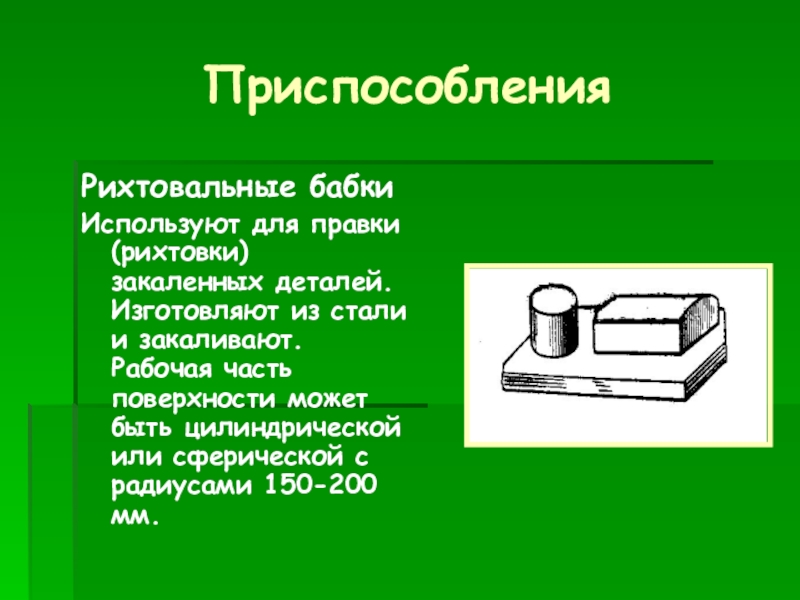

закаливают. Рабочая часть поверхности может быть цилиндрической или сферической с радиусами 150-200 мм.

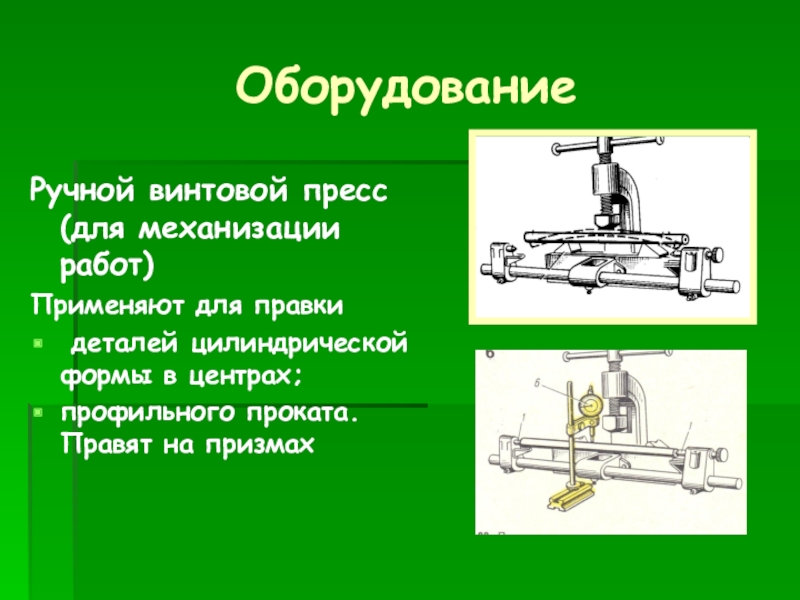

формы в центрах;
профильного проката. Правят на призмах

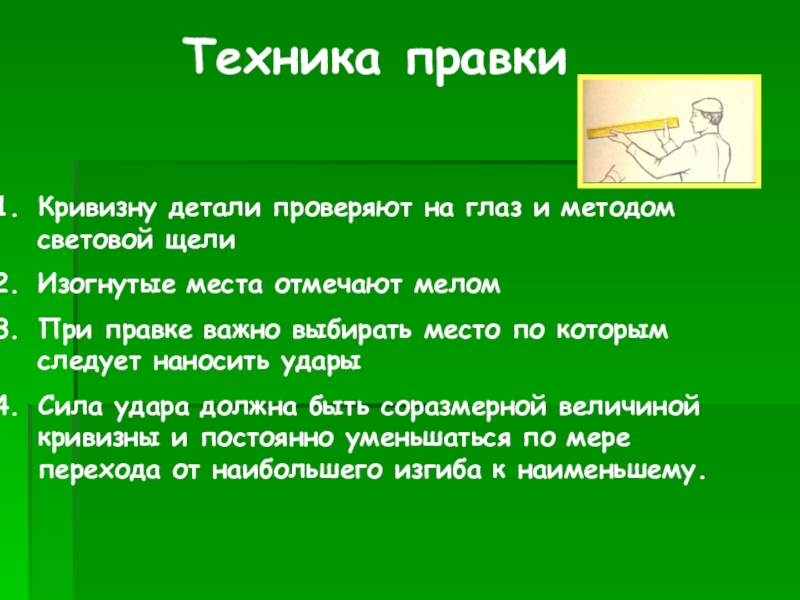

места отмечают мелом
При правке важно выбирать место по которым следует наносить удары
Сила удара должна быть соразмерной величиной кривизны и постоянно уменьшаться по мере перехода от наибольшего изгиба к наименьшему.

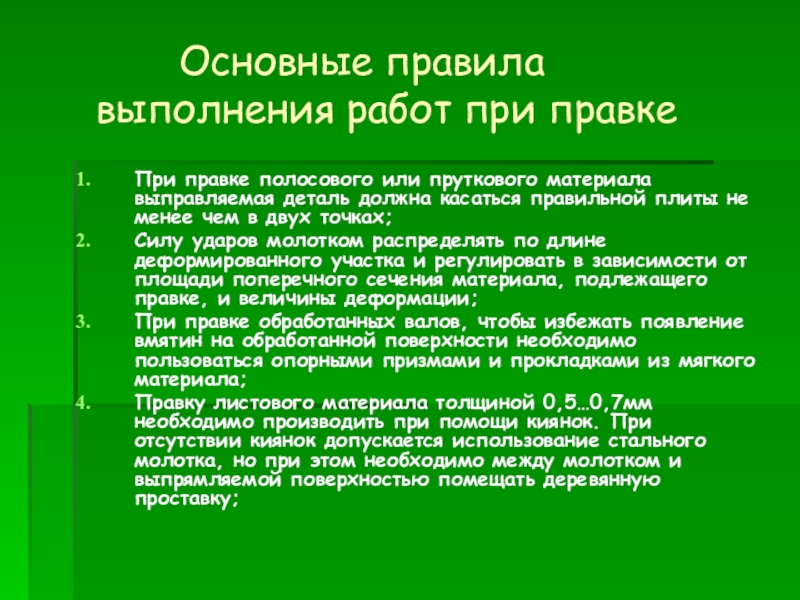

работ при правке

При правке полосового или пруткового материала выправляемая деталь должна касаться правильной плиты не менее чем в двух точках;
Силу ударов молотком распределять по длине деформированного участка и регулировать в зависимости от площади поперечного сечения материала, подлежащего правке, и величины деформации;
При правке обработанных валов, чтобы избежать появление вмятин на обработанной поверхности необходимо пользоваться опорными призмами и прокладками из мягкого материала;
Правку листового материала толщиной 0,5…0,7мм необходимо производить при помощи киянок. При отсутствии киянок допускается использование стального молотка, но при этом необходимо между молотком и выпрямляемой поверхностью помещать деревянную проставку;

работ при правке

5. При правке полос, изогнутых по ребру, а также листового материала со значительными деформациями необходимо применять способ правки растяжением;
6. Правку полос с винтовым изгибом необходимо выполнять в ручных тисочках;
7. Контроль качества правки следует производить в зависимости от конфигурации заготовки и ее исходного состояния: «на глаз» - визуально, линейкой, перекатыванием по плите; «на карандаш» - путем вращения выправленного вала в центрах ручного винтового пресса;

При правке полосового и пруткового материала на плите необходимо пользоваться рукавицами, правку выполнять молотком прочно насаженным на рукоятку

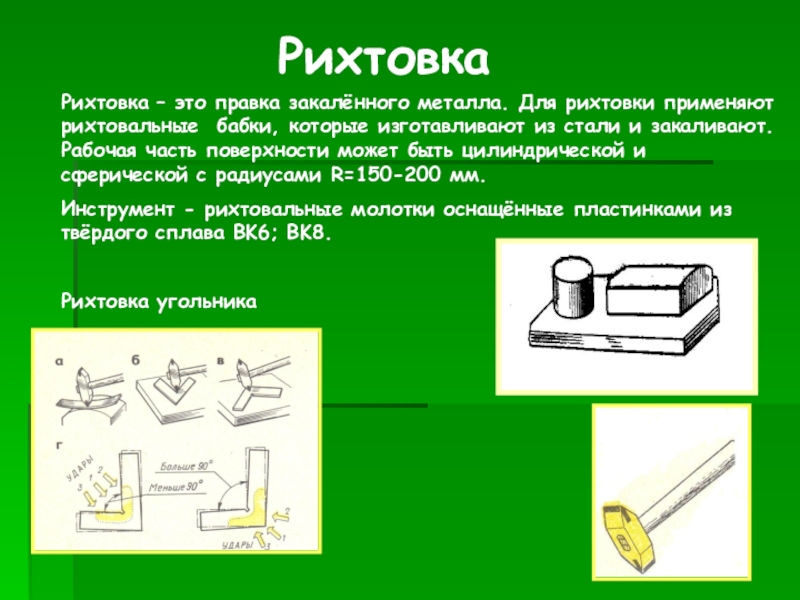

которые изготавливают из стали и закаливают. Рабочая часть поверхности может быть цилиндрической и сферической с радиусами R=150-200 мм.
Инструмент - рихтовальные молотки оснащённые пластинками из твёрдого сплава BK6; BK8.

Рихтовка угольника
