Презентация, доклад по материаловедению Выплавка стали в электропечах
Содержание
- 1. Презентация по материаловедению Выплавка стали в электропечах
- 2. Содержание.Разновидности дуговых печей.Принцип работы.Назначение.Достоинства.Недостатки.Дуговая электропечь.Установка с сердечником.Установка без сердечника.Назначение.Достоинства.Недостатки.Индукционная электропечь.

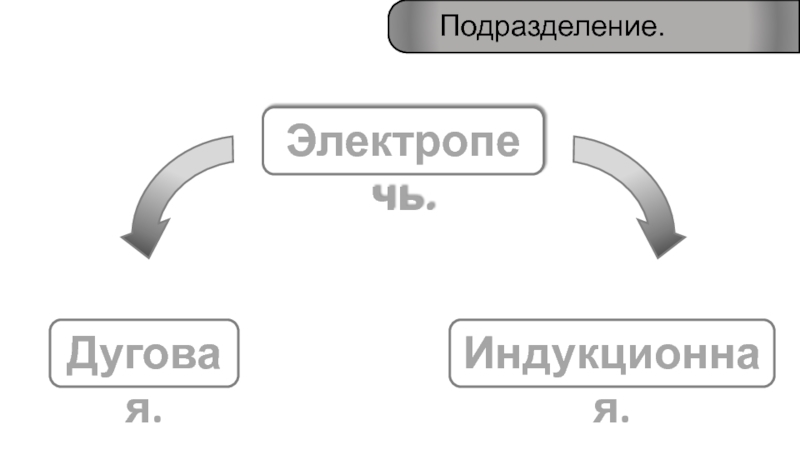

- 3. Подразделение.Электропечь.Индукционная.Дуговая.

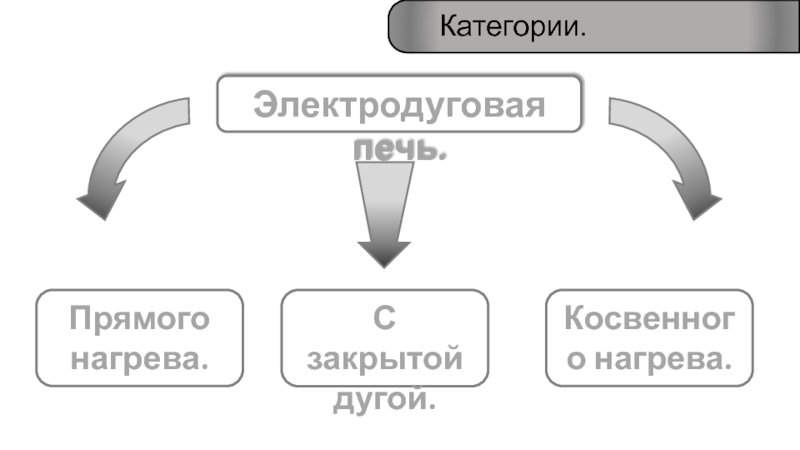

- 4. Категории.Электродуговая печь.Прямого нагрева.Косвенного нагрева.С закрытой дугой.

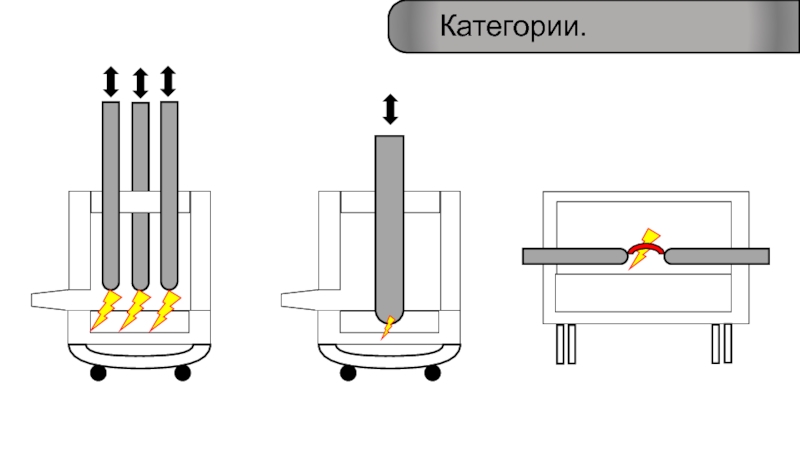

- 5. Категории.
- 6. Принцип работы.Производится загрузка шихты.В шихту опускаются электроды.На электроды подаётся напряжение.Происходит электрическая дуга.Сливается металл.U

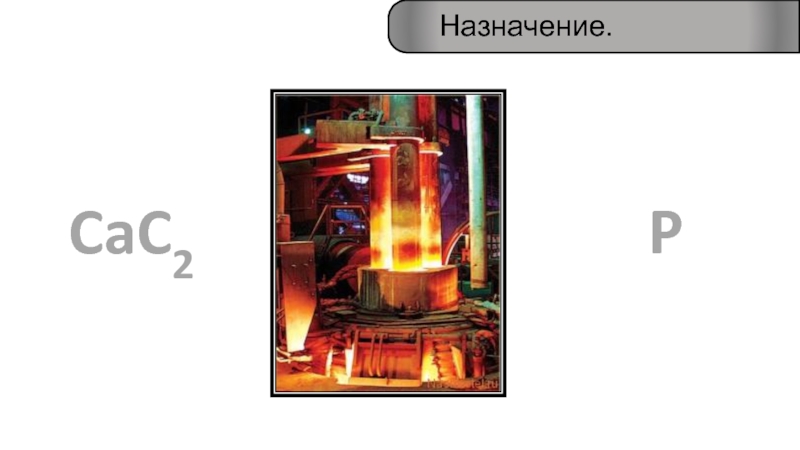

- 7. Назначение.CaC2P
- 8. Позволяет осуществлять быстрый нагрев металла, что открывает
- 9. Недостатки дуговой печи.Высокий местный перегрев под электродами.трудность
- 10. Установка с сердечником.Индукционная печь.1-Индикатор.2-Металл.3-Канал.4-Магнитопровод.Ф — основной магнитный

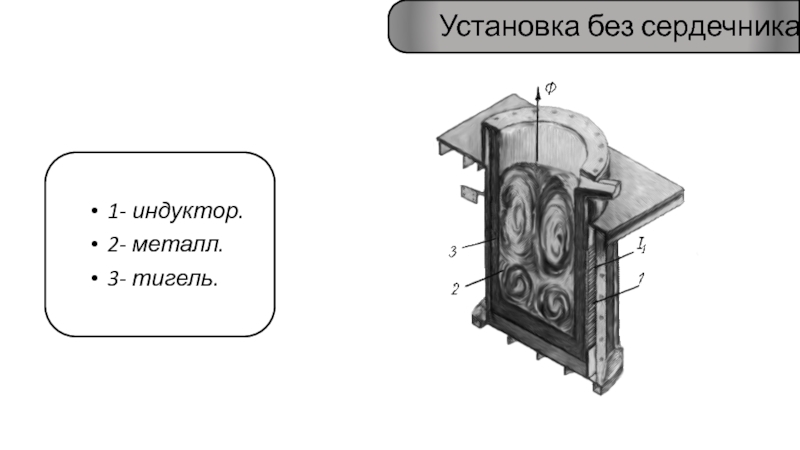

- 11. 1- индуктор. 2- металл. 3- тигель.Установка без сердечника.
- 12. Выплавка высококачественной стали.Для плавки цветных металлов и сплавов.Выплавка высококачественного чугуна.Назначение.
- 13. Выделение энергии непосредственно в загрузке, без промежуточных нагревательных элементов.Отсутствие местных
- 14. Недостаточная температура шлака для протекания металлургических процессов
Содержание.Разновидности дуговых печей.Принцип работы.Назначение.Достоинства.Недостатки.Дуговая электропечь.Установка с сердечником.Установка без сердечника.Назначение.Достоинства.Недостатки.Индукционная электропечь.

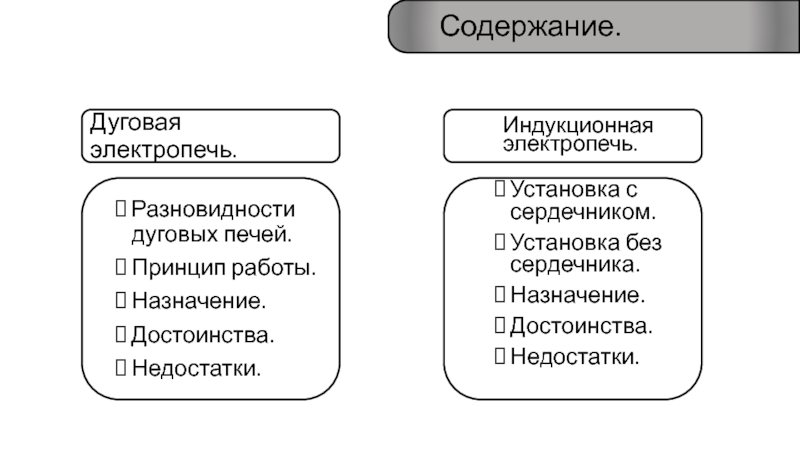

Слайд 2Содержание.
Разновидности дуговых печей.
Принцип работы.
Назначение.
Достоинства.
Недостатки.
Дуговая электропечь.
Установка с сердечником.
Установка без сердечника.
Назначение.
Достоинства.
Недостатки.
Индукционная электропечь.

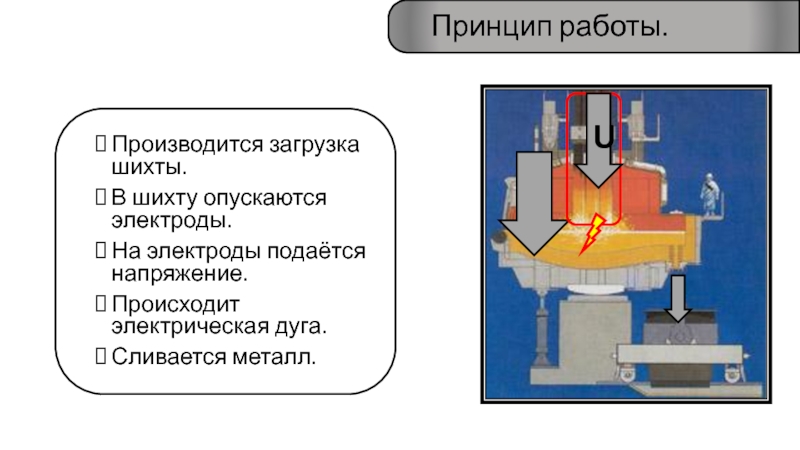

Слайд 6Принцип работы.
Производится загрузка шихты.
В шихту опускаются электроды.
На электроды подаётся напряжение.
Происходит электрическая
дуга.
Сливается металл.
Сливается металл.
U

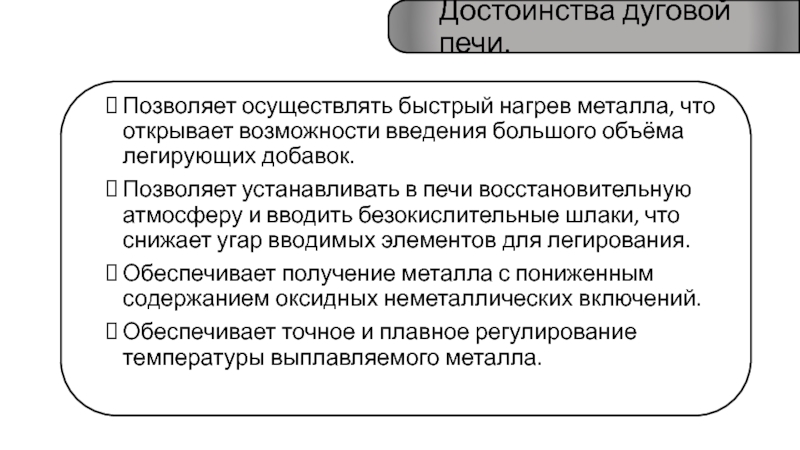

Слайд 8Позволяет осуществлять быстрый нагрев металла, что открывает возможности введения большого объёма
легирующих добавок.
Позволяет устанавливать в печи восстановительную атмосферу и вводить безокислительные шлаки, что снижает угар вводимых элементов для легирования.
Обеспечивает получение металла с пониженным содержанием оксидных неметаллических включений.
Обеспечивает точное и плавное регулирование температуры выплавляемого металла.
Позволяет устанавливать в печи восстановительную атмосферу и вводить безокислительные шлаки, что снижает угар вводимых элементов для легирования.
Обеспечивает получение металла с пониженным содержанием оксидных неметаллических включений.
Обеспечивает точное и плавное регулирование температуры выплавляемого металла.
Достоинства дуговой печи.
Слайд 9Недостатки дуговой печи.
Высокий местный перегрев под электродами.
трудность перемешивания и усреднения химического
состава чугуна.
значительное количество продуктов горения и шума во время работы.
значительное количество продуктов горения и шума во время работы.

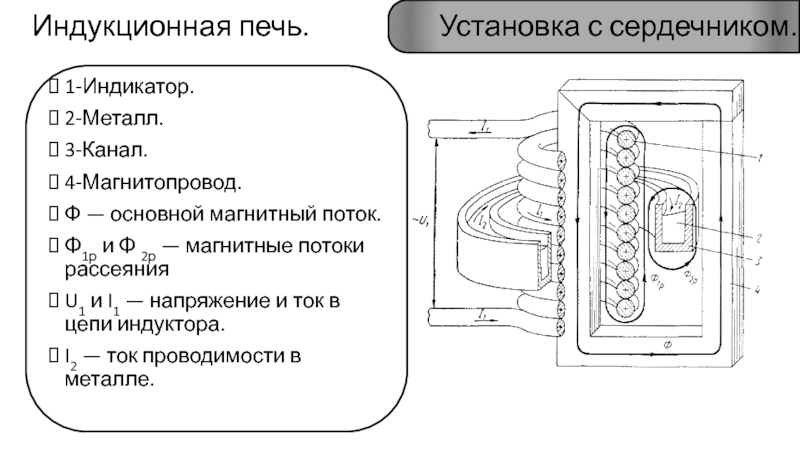

Слайд 10Установка с сердечником.
Индукционная печь.
1-Индикатор.
2-Металл.
3-Канал.
4-Магнитопровод.
Ф — основной магнитный поток.
Φ1р и Φ 2р — магнитные
потоки рассеяния
U1 и I1 — напряжение и ток в цепи индуктора.
I2 — ток проводимости в металле.
U1 и I1 — напряжение и ток в цепи индуктора.
I2 — ток проводимости в металле.

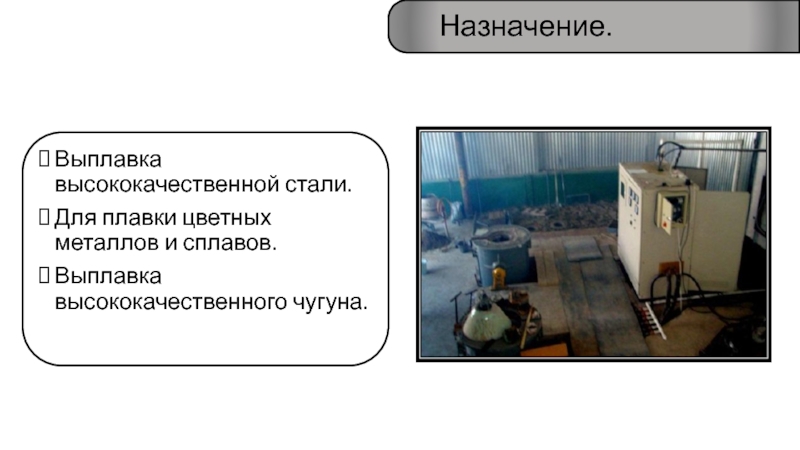

Слайд 12Выплавка высококачественной стали.
Для плавки цветных металлов и сплавов.
Выплавка высококачественного чугуна.
Назначение.
Слайд 13Выделение энергии непосредственно в загрузке, без промежуточных нагревательных элементов.
Отсутствие местных перегревов.
Высокая производительность, достигаемая благодаря
высоким значениям удельной мощности на средних частотах.
Простота и удобство обслуживания печи.
широкие возможности для механизации и автоматизации процесса.
Высокая гигиеничность процесса плавки и малое загрязнение воздуха.
Простота и удобство обслуживания печи.
широкие возможности для механизации и автоматизации процесса.
Высокая гигиеничность процесса плавки и малое загрязнение воздуха.
Достоинства индукционной печи.

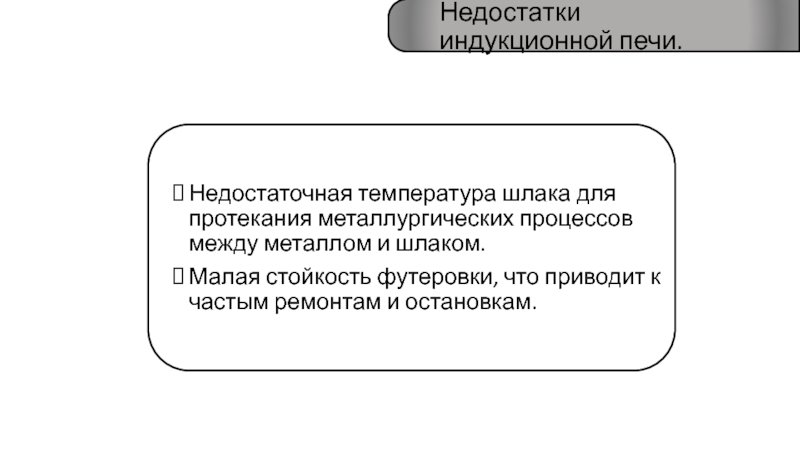

Слайд 14Недостаточная температура шлака для протекания металлургических процессов между металлом и шлаком.
Малая
стойкость футеровки, что приводит к частым ремонтам и остановкам.
Недостатки индукционной печи.
