Содержание урока.Контроль знаний;сила как физическая величина, единицы силы;методы и средства механических испытаний:испытание на растяжение;испытание на сжатие;испытание на кручение;испытание на ползучесть и длительную прочность;контрольные вопросы.

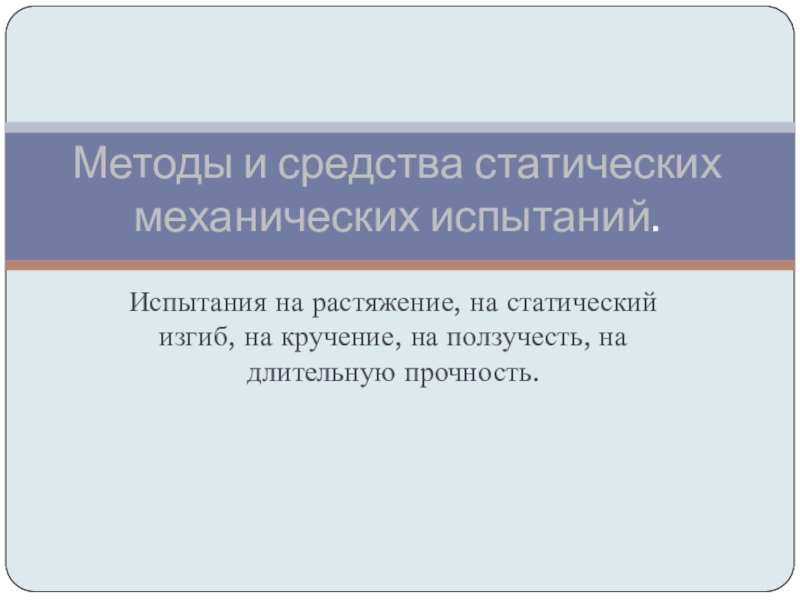

Слайд 1Испытания на растяжение, на статический изгиб, на кручение, на ползучесть, на
длительную прочность.
Слайд 2Содержание урока.
Контроль знаний;
сила как физическая величина, единицы силы;
методы и средства механических
испытаний:
испытание на растяжение;
испытание на сжатие;
испытание на кручение;
испытание на ползучесть и длительную прочность;
контрольные вопросы.
испытание на растяжение;
испытание на сжатие;
испытание на кручение;
испытание на ползучесть и длительную прочность;
контрольные вопросы.
Слайд 3Динамические величины.
К динамическим величинам относят следующие:
масса;
сила;
давление;
механическое напряжение;
момент силы (крутящий момент);
массовый
расход вещества;
работа;
мощность.
работа;
мощность.

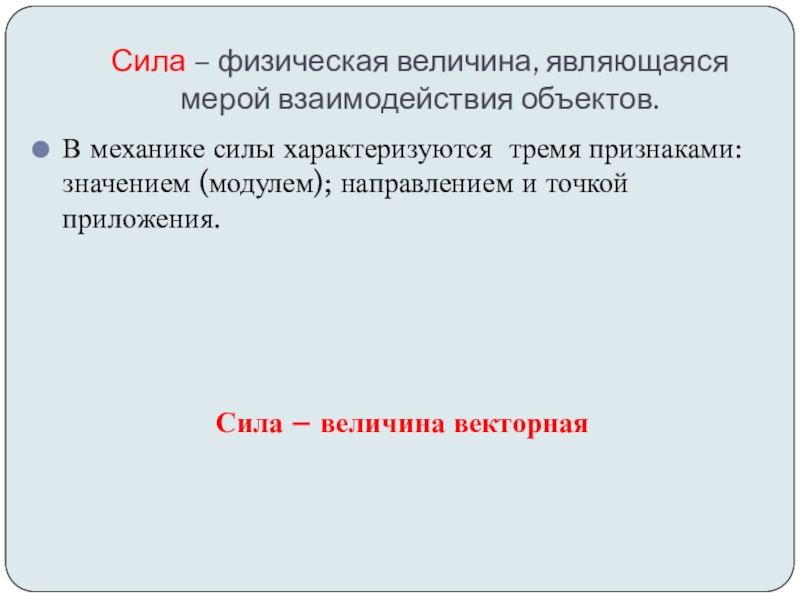

Слайд 4Сила – физическая величина, являющаяся мерой взаимодействия объектов.
В механике силы характеризуются
тремя признаками: значением (модулем); направлением и точкой приложения.
Сила – величина векторная
Сила – величина векторная
Слайд 5Единицы силы.
Единицей силы в системе СИ является ньютон.
1
ньютон (Н) – сила, которая придает массе в 1 кг в направлении действия силы ускорение 1 м/с2
Сила в системе СИ является производной единицей.
В системе МКГСС единицей силы является
1 кгс – сила, которая телу массой в 1 кг придает ускорение, равное ускорению свободного падения
9,81 м/с2.
1 кгс ≈ 9,81 Н.
Сила в системе СИ является производной единицей.
В системе МКГСС единицей силы является
1 кгс – сила, которая телу массой в 1 кг придает ускорение, равное ускорению свободного падения
9,81 м/с2.
1 кгс ≈ 9,81 Н.

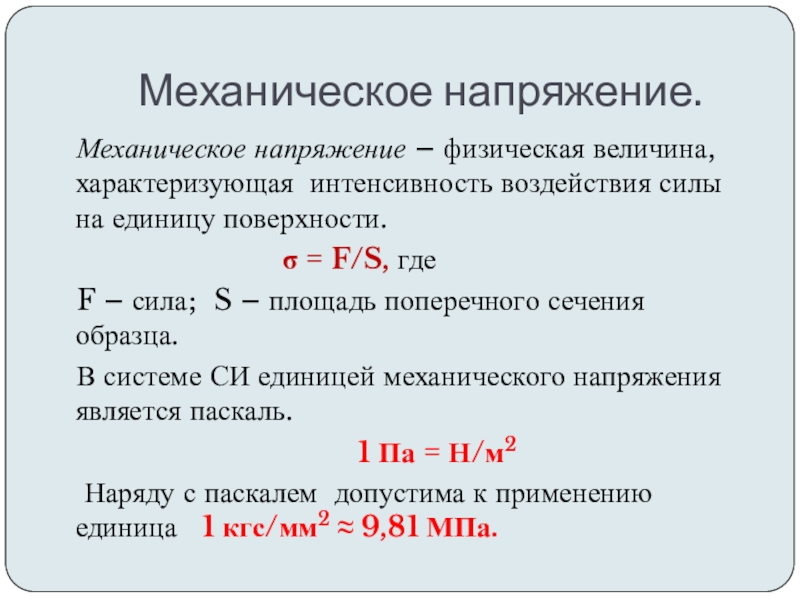

Слайд 6Механическое напряжение.
Механическое напряжение – физическая величина, характеризующая интенсивность воздействия
силы на единицу поверхности.
σ = F/S, где
F – сила; S – площадь поперечного сечения образца.
В системе СИ единицей механического напряжения является паскаль.
1 Па = Н/м2
Наряду с паскалем допустима к применению единица 1 кгс/мм2 ≈ 9,81 МПа.
σ = F/S, где
F – сила; S – площадь поперечного сечения образца.
В системе СИ единицей механического напряжения является паскаль.
1 Па = Н/м2
Наряду с паскалем допустима к применению единица 1 кгс/мм2 ≈ 9,81 МПа.

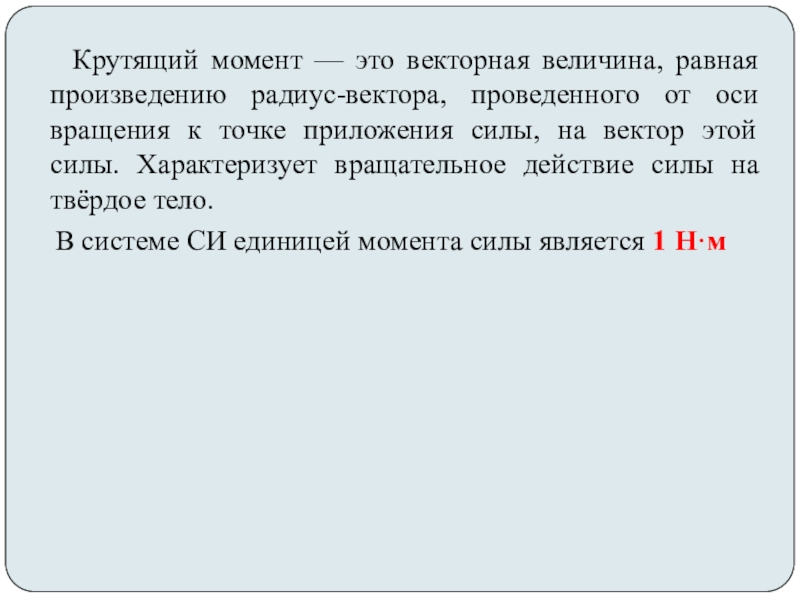

Слайд 7 Крутящий момент — это векторная величина, равная произведению радиус-вектора,
проведенного от оси вращения к точке приложения силы, на вектор этой силы. Характеризует вращательное действие силы на твёрдое тело.
В системе СИ единицей момента силы является 1 Н·м
В системе СИ единицей момента силы является 1 Н·м

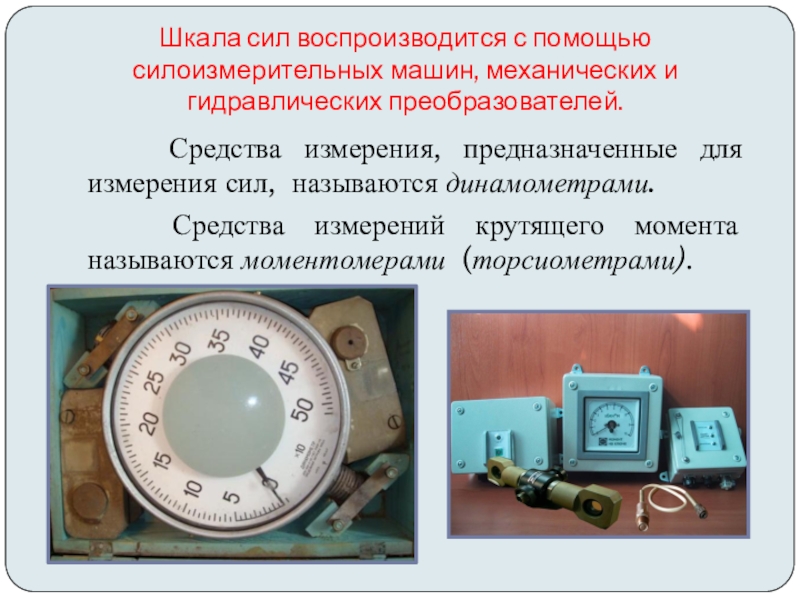

Слайд 8Шкала сил воспроизводится с помощью силоизмерительных машин, механических и гидравлических преобразователей.
Средства измерения, предназначенные для измерения сил, называются динамометрами.
Средства измерений крутящего момента называются моментомерами (торсиометрами).
Средства измерений крутящего момента называются моментомерами (торсиометрами).

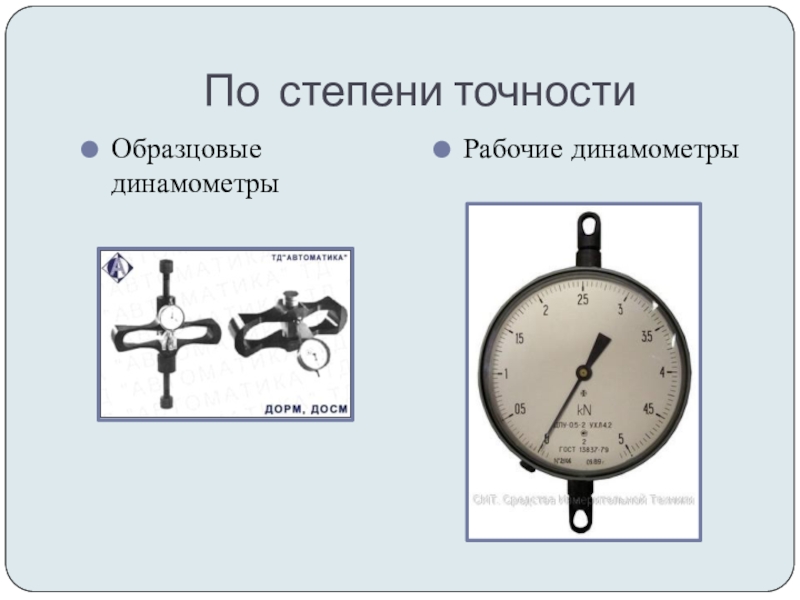

Слайд 10Виды конструкций динамометров
Механический динамометр
гидравлический динамометр
1 – упругий элемент;
2- стрелочный указатель
1
и 3 –мембраны; 2 – поршень;
4 – полость; 5 – трубопровод;
6 – манометр.
4 – полость; 5 – трубопровод;
6 – манометр.

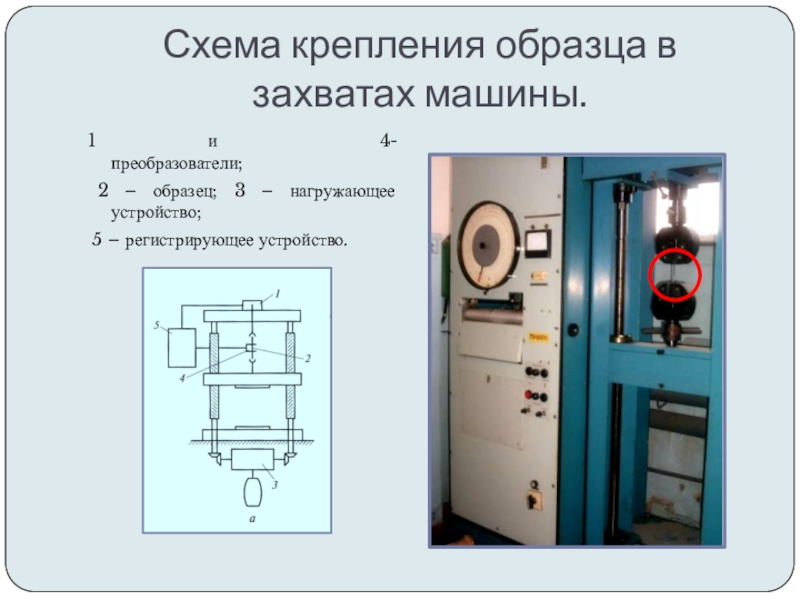

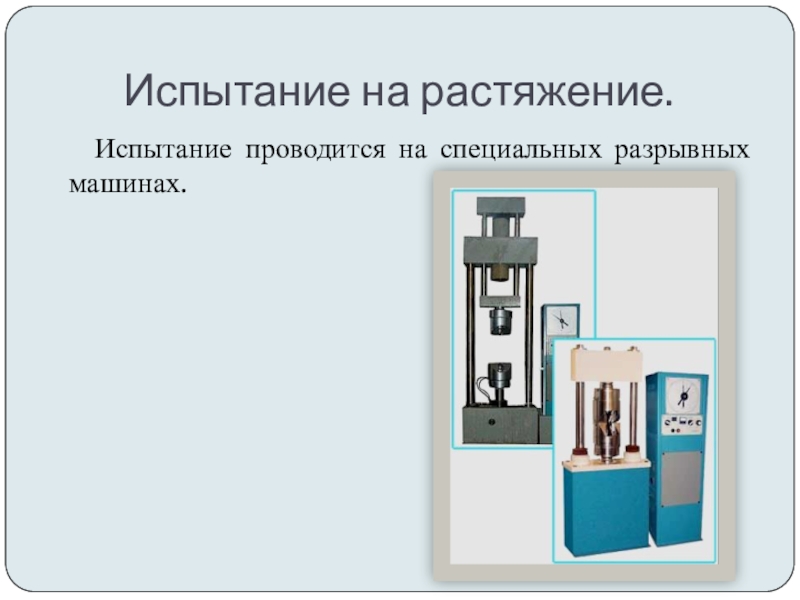

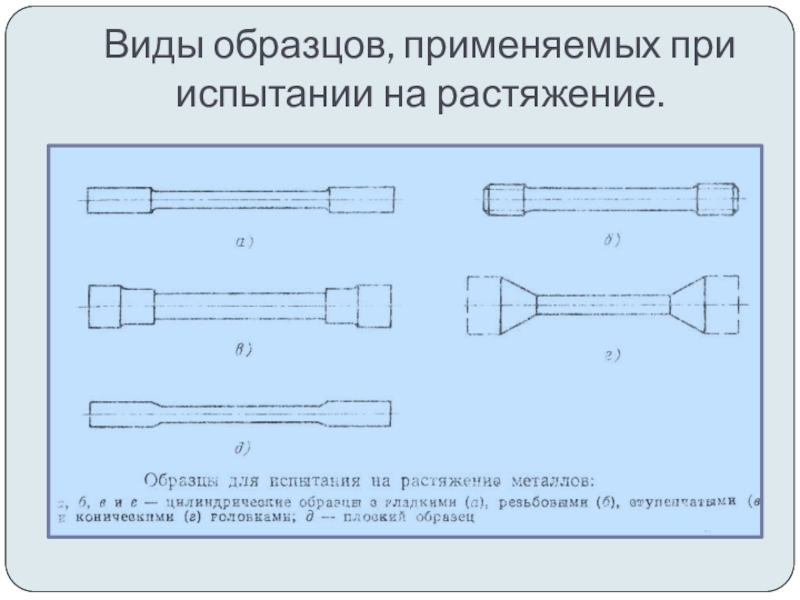

Слайд 15Схема крепления образца в захватах машины.
1
и 4- преобразователи;
2 – образец; 3 – нагружающее устройство;
5 – регистрирующее устройство.
2 – образец; 3 – нагружающее устройство;
5 – регистрирующее устройство.

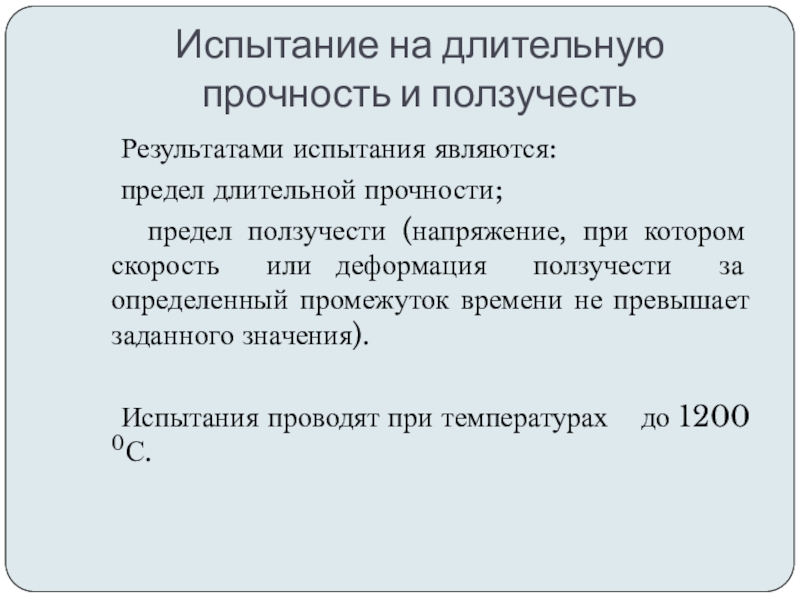

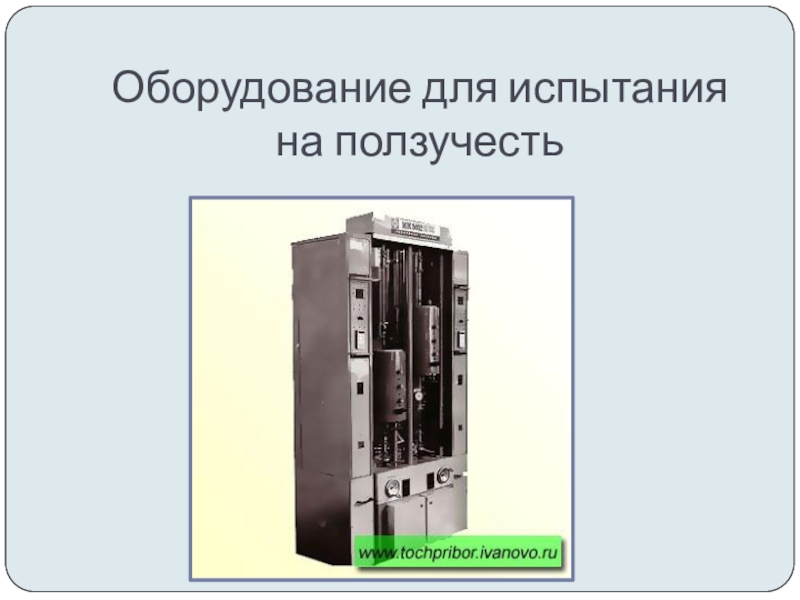

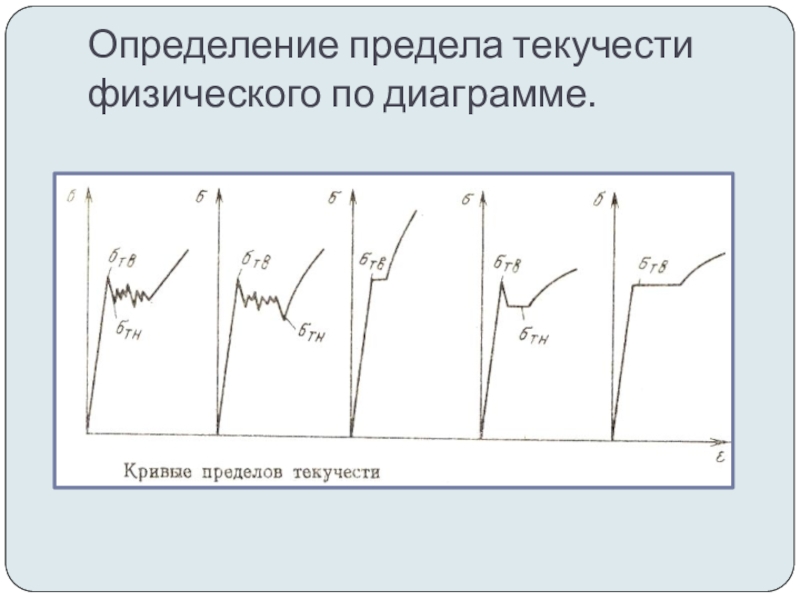

Слайд 28Испытание на длительную прочность и ползучесть
Результатами испытания являются:
предел длительной прочности;
предел ползучести (напряжение, при котором скорость или деформация ползучести за определенный промежуток времени не превышает заданного значения).
Испытания проводят при температурах до 1200 0С.
предел ползучести (напряжение, при котором скорость или деформация ползучести за определенный промежуток времени не превышает заданного значения).
Испытания проводят при температурах до 1200 0С.

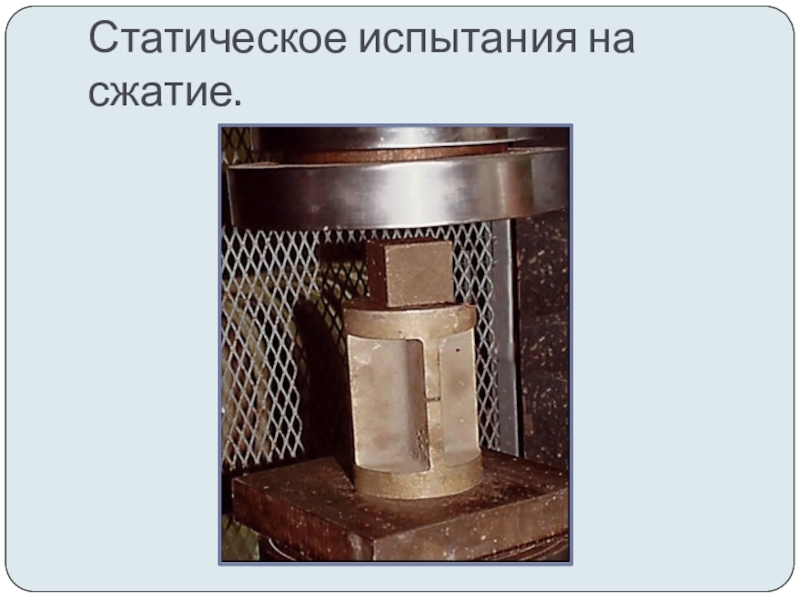

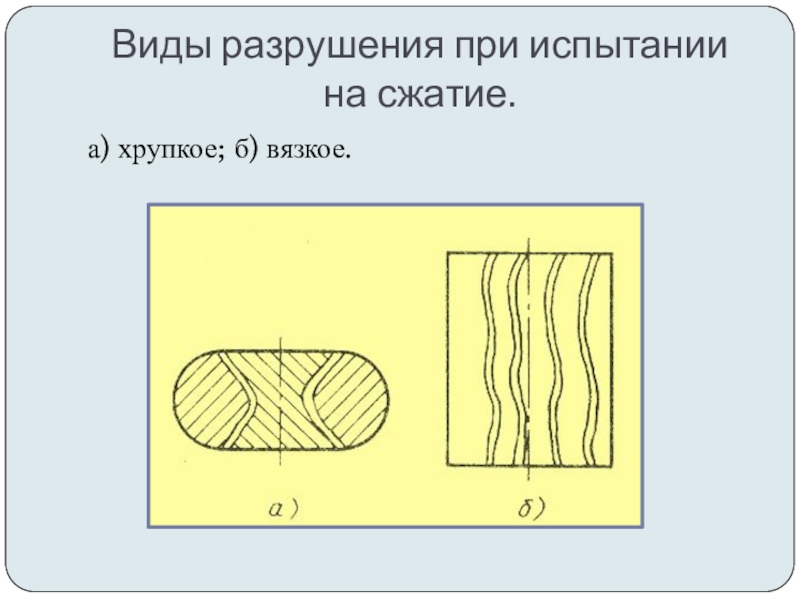

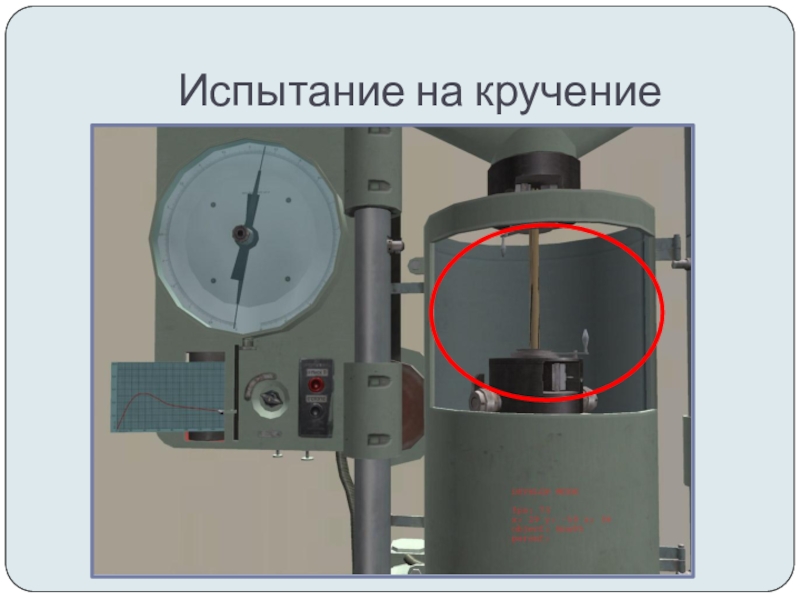

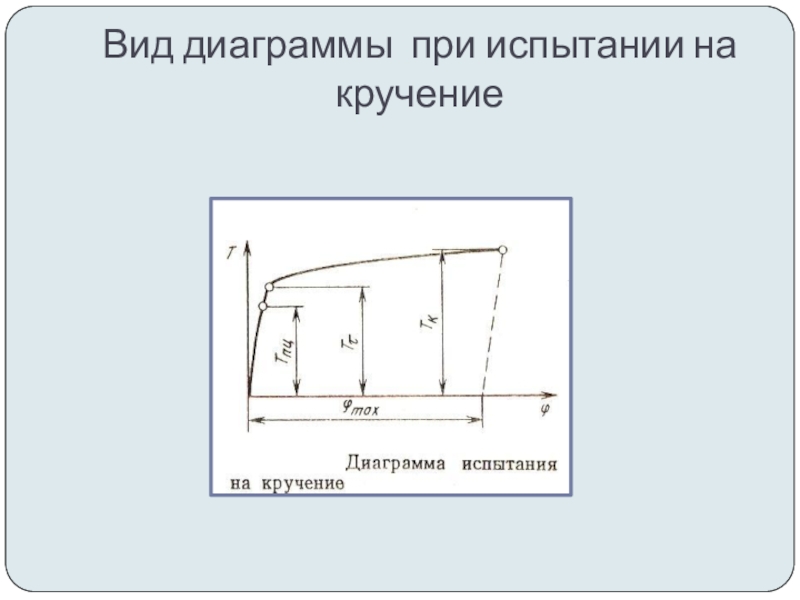

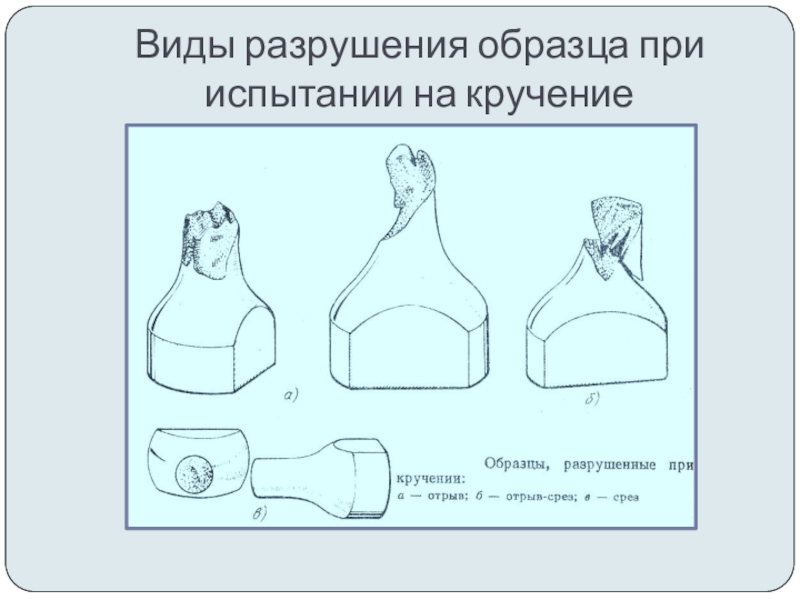

Слайд 30Вид кривых ползучести
Участок ОА – упругопластическая деформация;
Участок
АВ – скорость ползучести постоянна и минимальна; участок ВС – скорость ползучести увеличивается и образец разрушается.
Слайд 31Контрольные вопросы:
Какие основные динамические величины Вы знаете?
В каких единицах измеряются сила
и механическое напряжение?
Какие основные виды механических статических испытаний Вы знаете? Дайте краткую характеристику каждому из них.
Какие основные виды механических статических испытаний Вы знаете? Дайте краткую характеристику каждому из них.

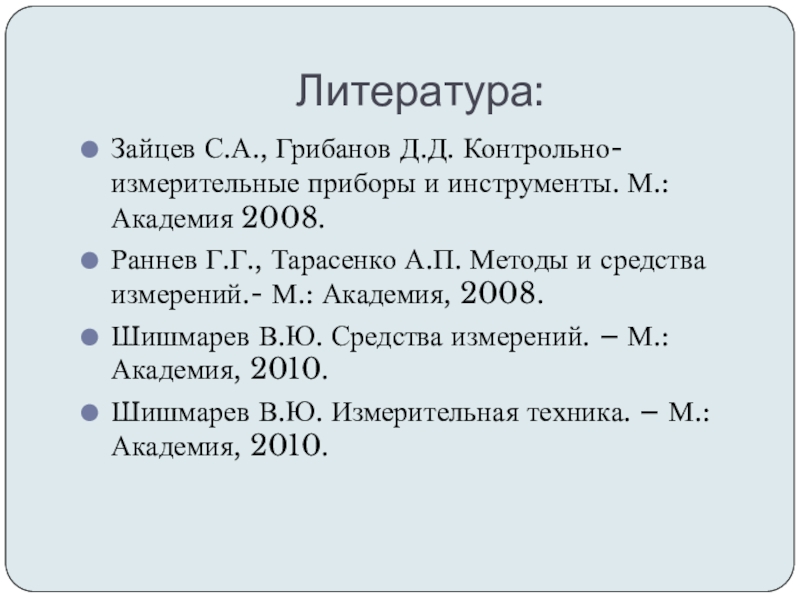

Слайд 32Литература:
Зайцев С.А., Грибанов Д.Д. Контрольно-измерительные приборы и инструменты. М.: Академия 2008.
Раннев
Г.Г., Тарасенко А.П. Методы и средства измерений.- М.: Академия, 2008.
Шишмарев В.Ю. Средства измерений. – М.: Академия, 2010.
Шишмарев В.Ю. Измерительная техника. – М.: Академия, 2010.
Шишмарев В.Ю. Средства измерений. – М.: Академия, 2010.
Шишмарев В.Ю. Измерительная техника. – М.: Академия, 2010.
