Цели работыОзнакомиться с основными методами определения физико-механических свойств резины;научиться рассчитывать основные характеристики механических свойств при испытании резины на растяжение.

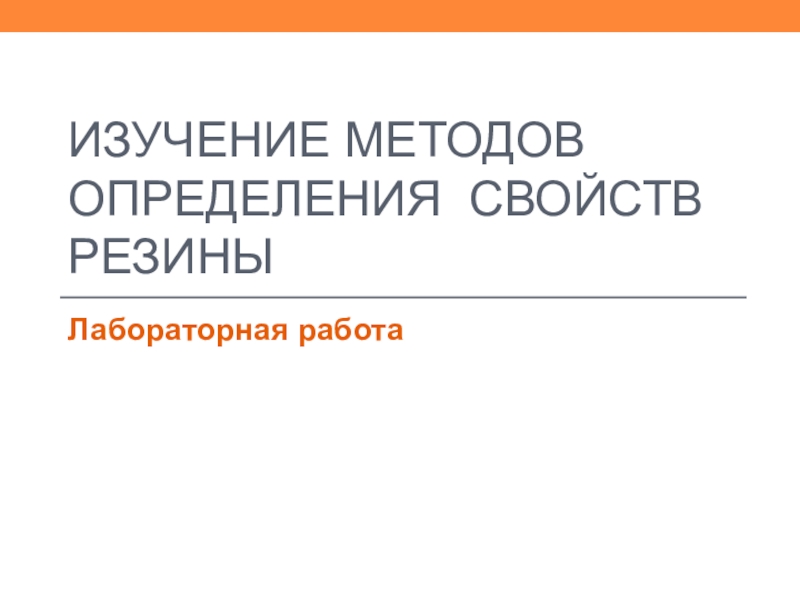

Слайд 1Изучение методов определения свойств резины
Лабораторная работа

Изучение методов определения свойств резиныЛабораторная работа

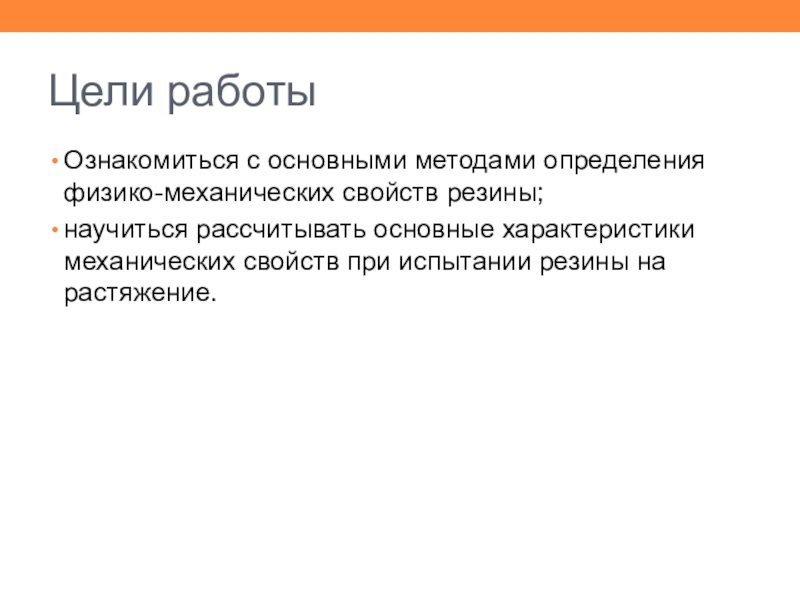

Слайд 2Цели работы
Ознакомиться с основными методами определения физико-механических свойств резины;
научиться рассчитывать основные

характеристики механических свойств при испытании резины на растяжение.
Цели работыОзнакомиться с основными методами определения физико-механических свойств резины;научиться рассчитывать основные характеристики механических свойств при испытании резины

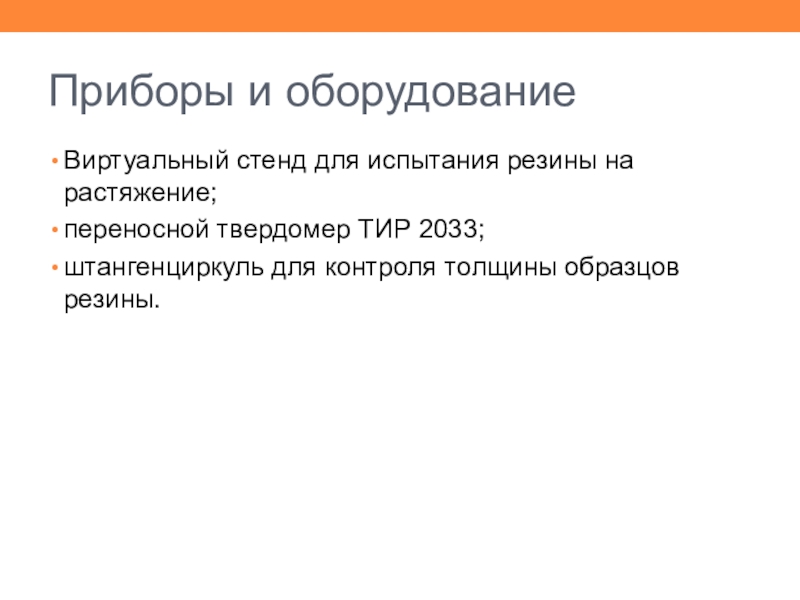

Слайд 3Приборы и оборудование
Виртуальный стенд для испытания резины на растяжение;
переносной твердомер ТИР

2033;
штангенциркуль для контроля толщины образцов резины.
Приборы и оборудованиеВиртуальный стенд для испытания резины на растяжение;переносной твердомер ТИР 2033;штангенциркуль для контроля толщины образцов резины.

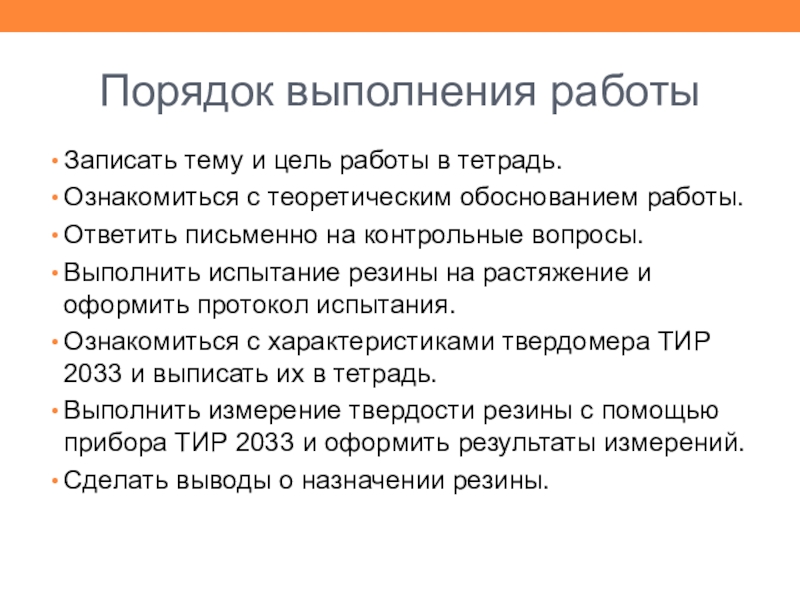

Слайд 4Порядок выполнения работы
Записать тему и цель работы в тетрадь.
Ознакомиться с теоретическим

обоснованием работы.
Ответить письменно на контрольные вопросы.
Выполнить испытание резины на растяжение и оформить протокол испытания.
Ознакомиться с характеристиками твердомера ТИР 2033 и выписать их в тетрадь.
Выполнить измерение твердости резины с помощью прибора ТИР 2033 и оформить результаты измерений.
Сделать выводы о назначении резины.

Порядок выполнения работыЗаписать тему и цель работы в тетрадь.Ознакомиться с теоретическим обоснованием работы.Ответить письменно на контрольные вопросы.Выполнить

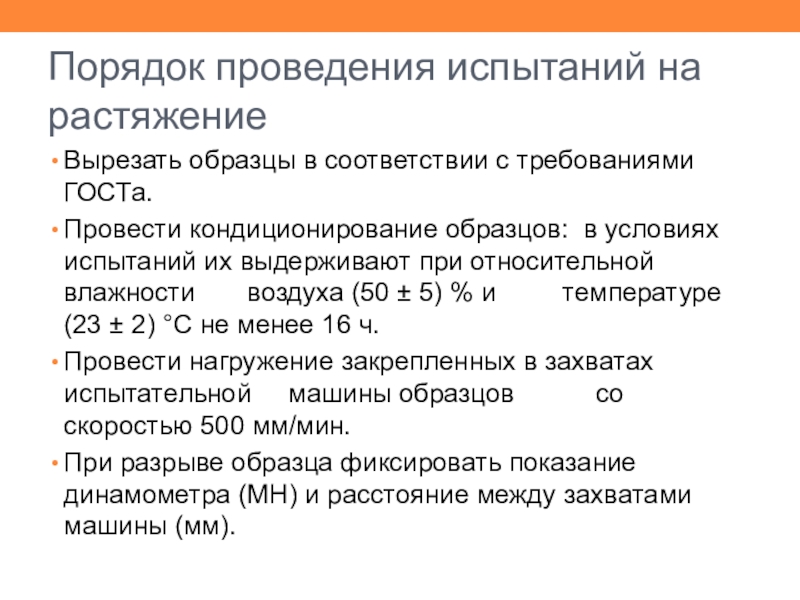

Слайд 5Порядок проведения испытаний на растяжение
Вырезать образцы в соответствии с требованиями ГОСТа.
Провести

кондиционирование образцов: в условиях испытаний их выдерживают при относительной влажности воздуха (50 ± 5) % и температуре (23 ± 2) °С не менее 16 ч.
Провести нагружение закрепленных в захватах испытательной машины образцов со скоростью 500 мм/мин.
При разрыве образца фиксировать показание динамометра (МН) и расстояние между захватами машины (мм).

Порядок проведения испытаний на растяжениеВырезать образцы в соответствии с требованиями ГОСТа.Провести кондиционирование образцов: в условиях испытаний их

Слайд 6Форма образцов для испытаний на растяжение

Форма образцов для испытаний на растяжение

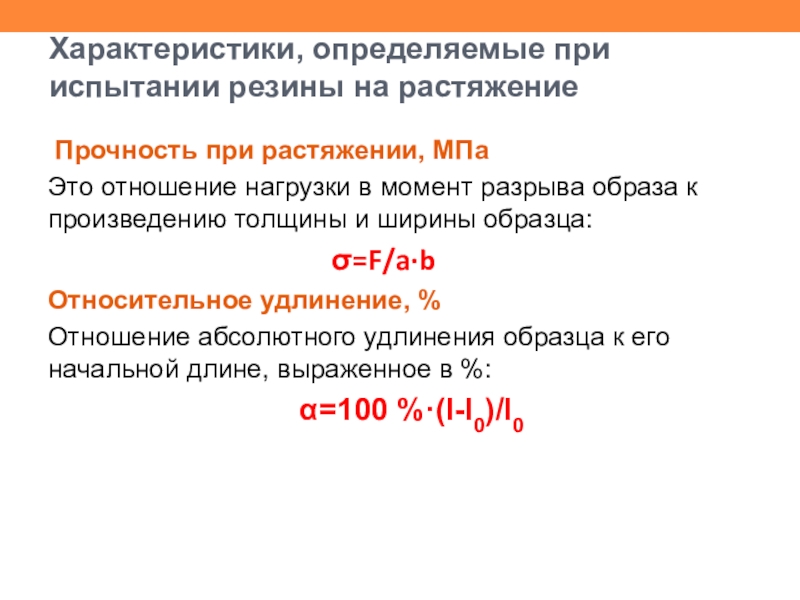

Слайд 7Характеристики, определяемые при испытании резины на растяжение
Прочность при растяжении, МПа
Это

отношение нагрузки в момент разрыва образа к произведению толщины и ширины образца:
σ=F/a·b
Относительное удлинение, %
Отношение абсолютного удлинения образца к его начальной длине, выраженное в %:
α=100 %·(l-l0)/l0

Характеристики, определяемые при испытании резины на растяжение  Прочность при растяжении, МПаЭто отношение нагрузки в момент разрыва

Слайд 8Протокол испытания резины на растяжение
Дата проведения испытания: ____________
Температура испытания, ºС:

____________
Скорость растяжения, мм/мин: ____________

Протокол испытания резины на растяжениеДата проведения испытания:  ____________Температура испытания, ºС:   ____________Скорость растяжения, мм/мин: ____________

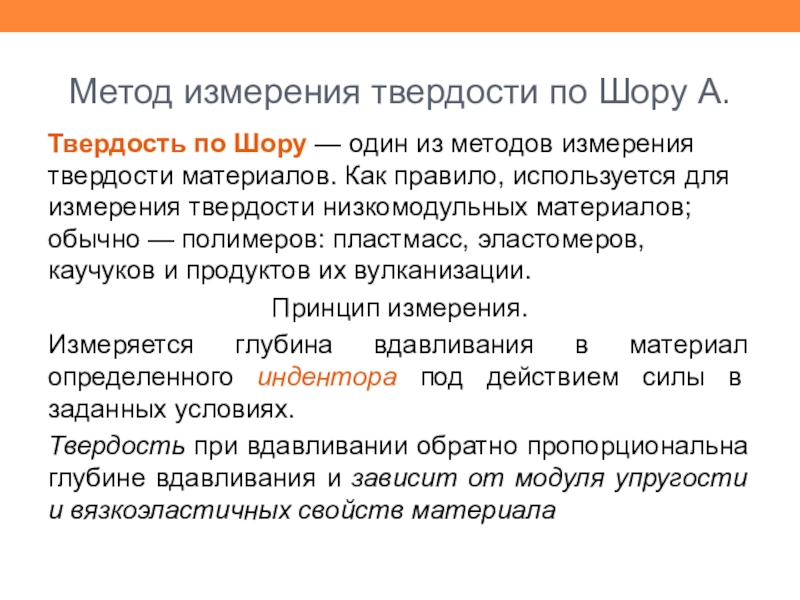

Слайд 9Метод измерения твердости по Шору А.
Твердость по Шору — один из

методов измерения твердости материалов. Как правило, используется для измерения твердости низкомодульных материалов; обычно — полимеров: пластмасс, эластомеров, каучуков и продуктов их вулканизации.
Принцип измерения.
Измеряется глубина вдавливания в материал определенного индентора под действием силы в заданных условиях.
Твердость при вдавливании обратно пропорциональна глубине вдавливания и зависит от модуля упругости и вязкоэластичных свойств материала




Метод измерения твердости по Шору А.Твердость по Шору — один из методов измерения твердости материалов. Как правило,

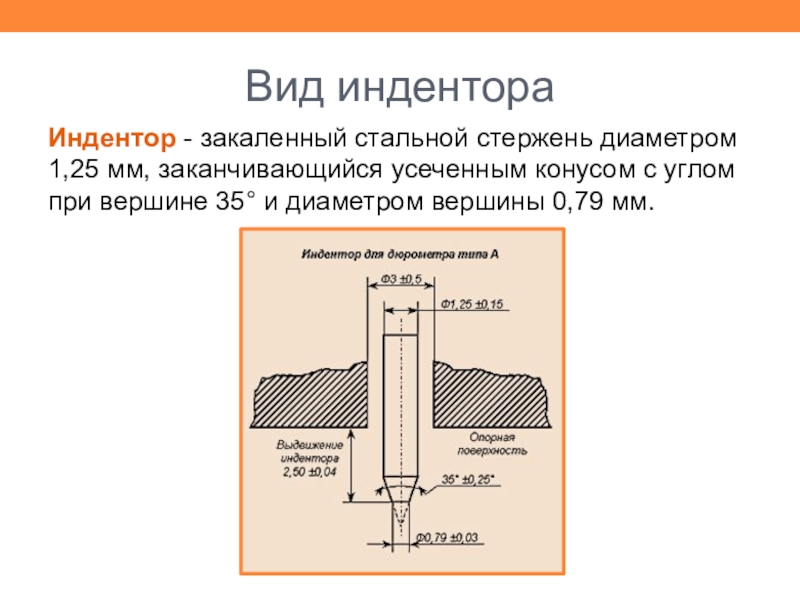

Слайд 10Вид индентора
Индентор - закаленный стальной стержень диаметром 1,25 мм, заканчивающийся усеченным

конусом с углом при вершине 35° и диаметром вершины 0,79 мм.

Вид индентораИндентор - закаленный стальной стержень диаметром 1,25 мм, заканчивающийся усеченным конусом с углом при вершине 35°

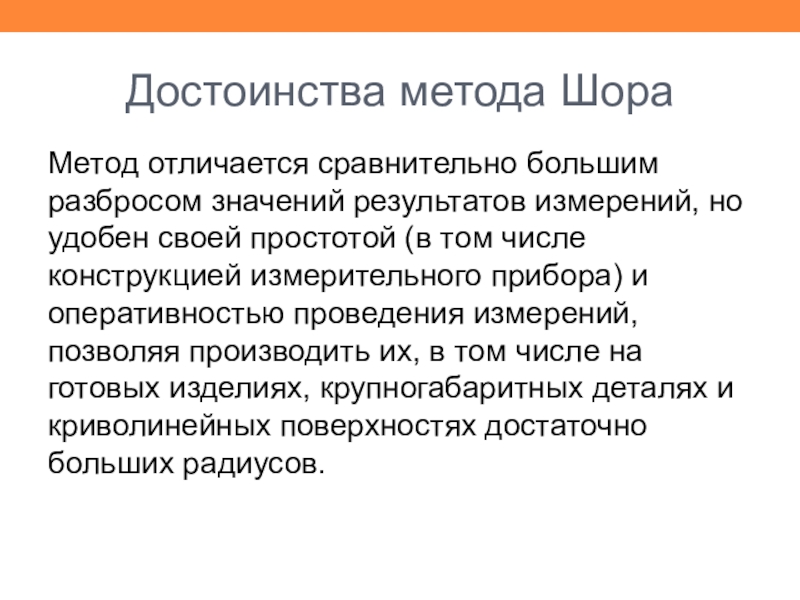

Слайд 11Достоинства метода Шора
Метод отличается сравнительно большим разбросом значений результатов измерений, но

удобен своей простотой (в том числе конструкцией измерительного прибора) и оперативностью проведения измерений, позволяя производить их, в том числе на готовых изделиях, крупногабаритных деталях и криволинейных поверхностях достаточно больших радиусов.

Достоинства метода ШораМетод отличается сравнительно большим разбросом значений результатов измерений, но удобен своей простотой (в том числе

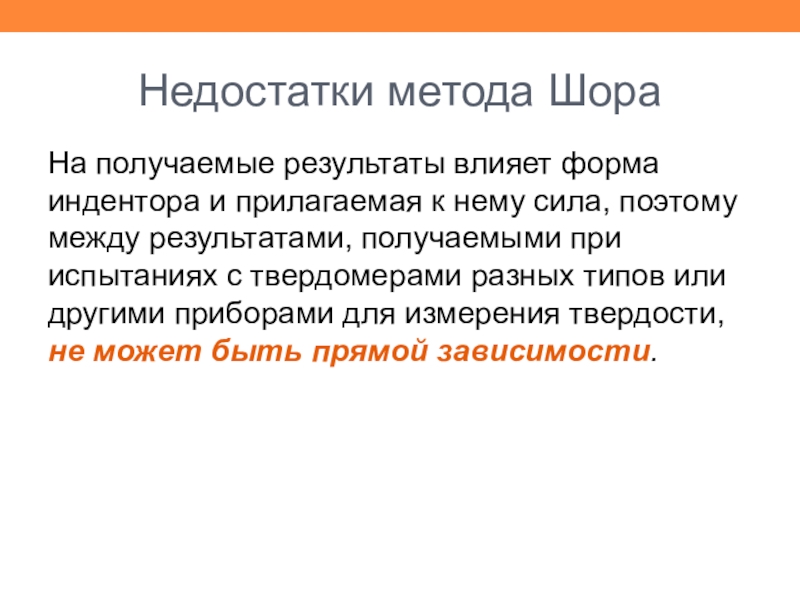

Слайд 12Недостатки метода Шора
На получаемые результаты влияет форма индентора и прилагаемая к

нему сила, поэтому между результатами, получаемыми при испытаниях с твердомерами разных типов или другими приборами для измерения твердости, не может быть прямой зависимости.
Недостатки метода ШораНа получаемые результаты влияет форма индентора и прилагаемая к нему сила, поэтому между результатами, получаемыми

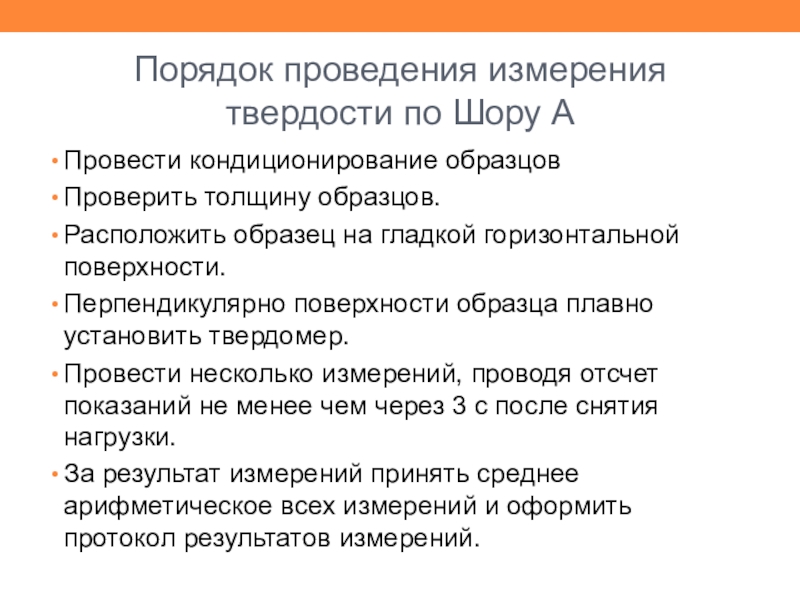

Слайд 13Порядок проведения измерения твердости по Шору А
Провести кондиционирование образцов
Проверить толщину

образцов.
Расположить образец на гладкой горизонтальной поверхности.
Перпендикулярно поверхности образца плавно установить твердомер.
Провести несколько измерений, проводя отсчет показаний не менее чем через 3 с после снятия нагрузки.
За результат измерений принять среднее арифметическое всех измерений и оформить протокол результатов измерений.

Порядок проведения измерения твердости по Шору АПровести кондиционирование образцов Проверить толщину образцов.Расположить образец на гладкой горизонтальной поверхности.Перпендикулярно

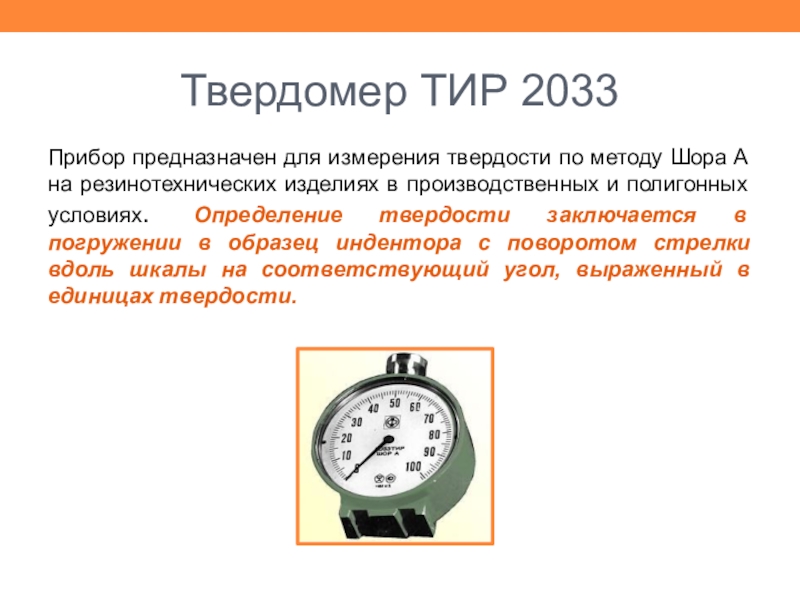

Слайд 14Твердомер ТИР 2033
Прибор предназначен для измерения твердости по методу Шора А

на резинотехнических изделиях в производственных и полигонных условиях. Определение твердости заключается в погружении в образец индентора с поворотом стрелки вдоль шкалы на соответствующий угол, выраженный в единицах твердости.
Твердомер ТИР 2033Прибор предназначен для измерения твердости по методу Шора А на резинотехнических изделиях в производственных и

Слайд 15Метрологические характеристики твердомера ТИР 2033

Метрологические характеристики твердомера ТИР 2033

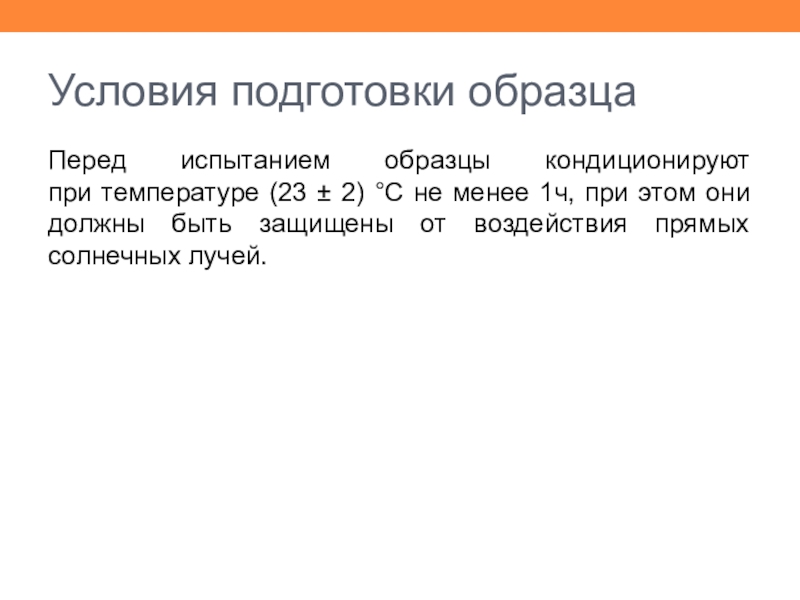

Слайд 16Условия подготовки образца
Перед испытанием образцы кондиционируют

при температуре (23 ± 2) °С не менее 1ч, при этом они должны быть защищены от воздействия прямых солнечных лучей.

Условия подготовки образцаПеред испытанием образцы кондиционируют       при температуре (23 ± 2)

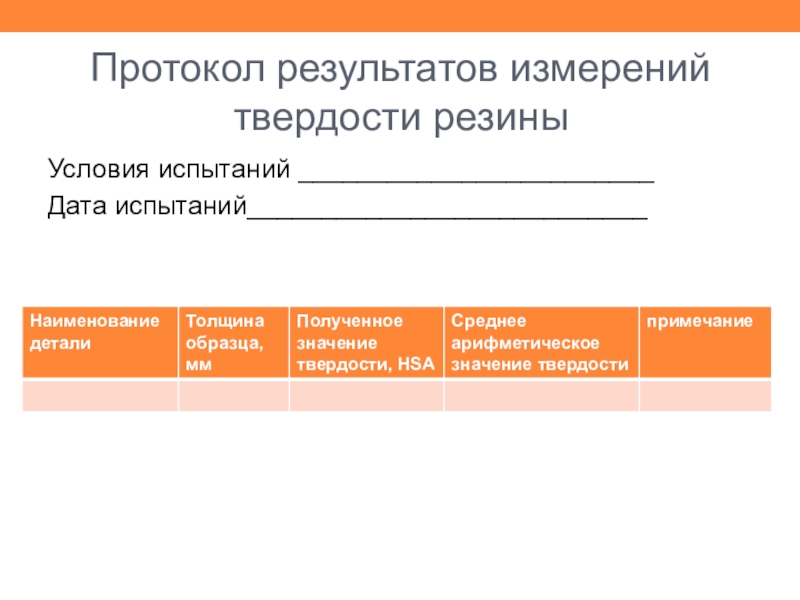

Слайд 17Протокол результатов измерений твердости резины
Условия испытаний ________________________
Дата испытаний___________________________

Протокол результатов измерений твердости резиныУсловия испытаний ________________________Дата испытаний___________________________

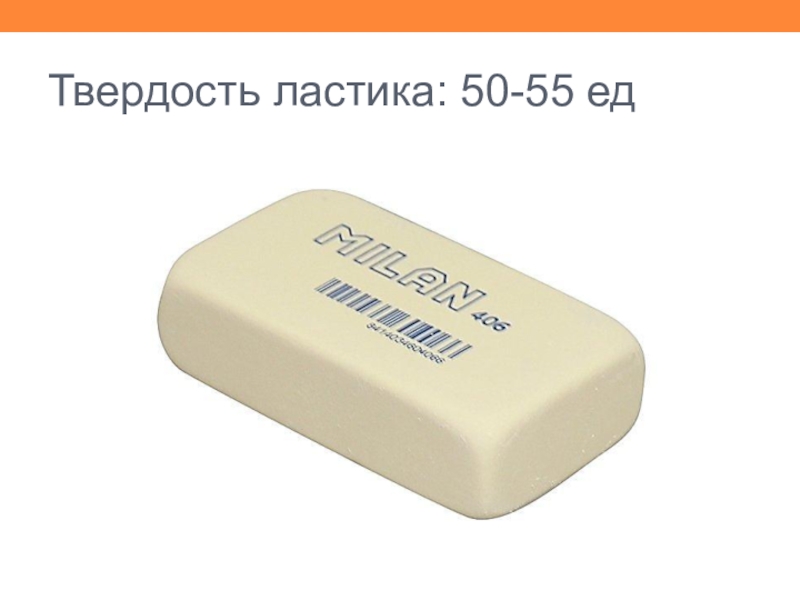

Слайд 18Твердость ластика: 50-55 ед

Твердость ластика: 50-55 ед

Слайд 19Твердость автомобильной шины: 60-70 ед

Твердость    автомобильной шины: 60-70 ед

Слайд 20Твердость эбонита: 100 единиц

Твердость эбонита: 100 единиц

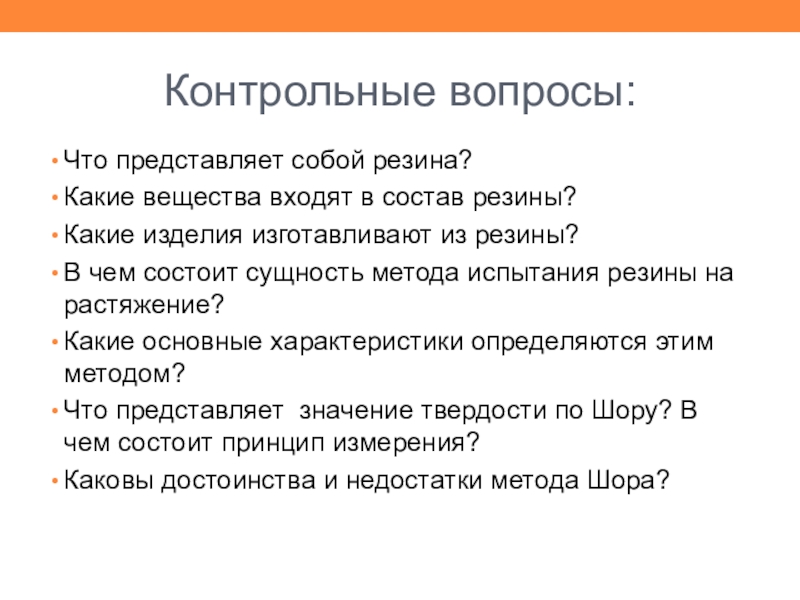

Слайд 21Контрольные вопросы:
Что представляет собой резина?
Какие вещества входят в состав резины?
Какие изделия

изготавливают из резины?
В чем состоит сущность метода испытания резины на растяжение?
Какие основные характеристики определяются этим методом?
Что представляет значение твердости по Шору? В чем состоит принцип измерения?
Каковы достоинства и недостатки метода Шора?
Контрольные вопросы:Что представляет собой резина?Какие вещества входят в состав резины?Какие изделия изготавливают из резины?В чем состоит сущность

Слайд 22Выводы:
Характеристики механических свойств образца по ГОСТу составляют: σ=… МПа; α=… %.
Полученные

результаты испытания на растяжение соответствуют (не соответствуют) требованиям ГОСТа.
Результаты измерения твердости показали, что данная резина относится к мягким (твердым) резинам.
Выводы:Характеристики механических свойств образца по ГОСТу составляют: σ=… МПа; α=… %.Полученные результаты испытания на растяжение соответствуют (не
