Презентация, доклад по черчению Вводный урок. Повторение изученного материала в 7 классе
Содержание
- 1. Презентация по черчению Вводный урок. Повторение изученного материала в 7 классе
- 2. УЧЕБНЫЕ ПОСОБИЯ, ПРИНАДЛЕЖНОСТИ И ИНСТРУМЕНТЫ НА УРОКАХ
- 3. Слайд 3

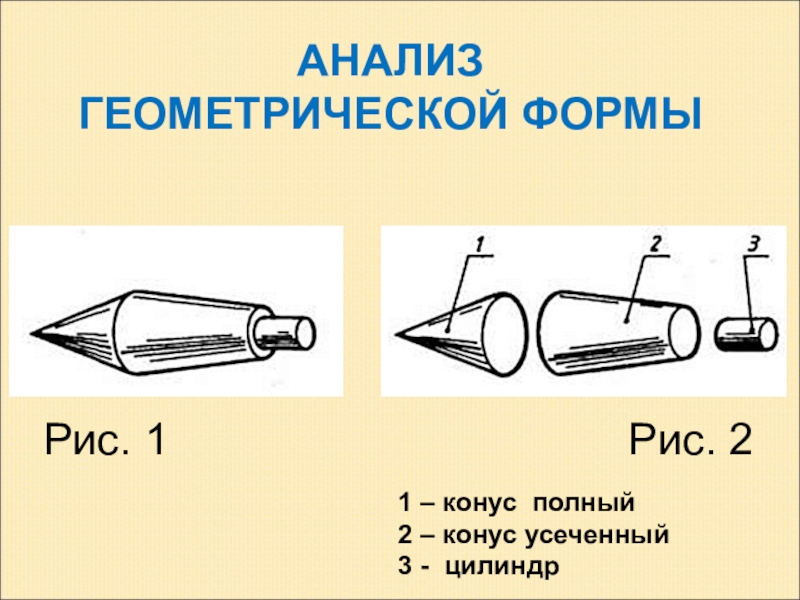

- 4. АНАЛИЗ ГЕОМЕТРИЧЕСКОЙ ФОРМЫРис. 1Рис. 21 – конус полный2 – конус усеченный3 - цилиндр

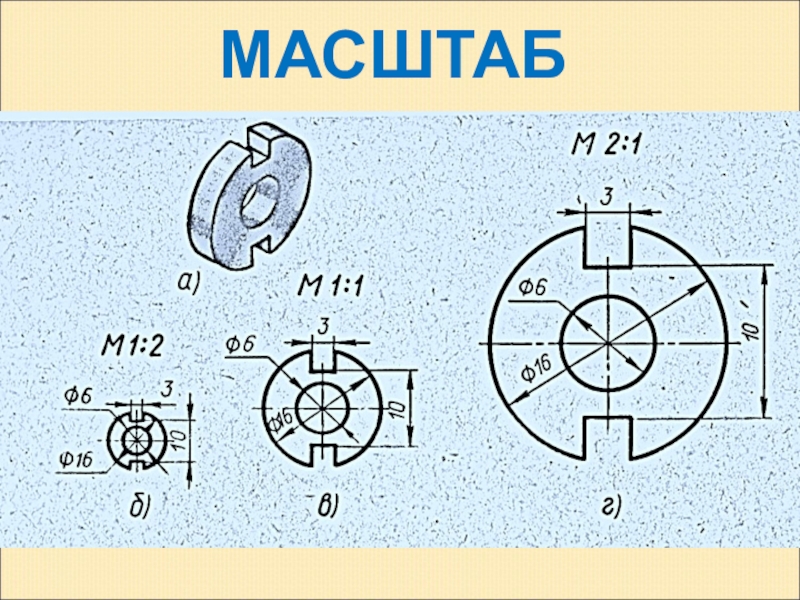

- 5. МАСШТАБ

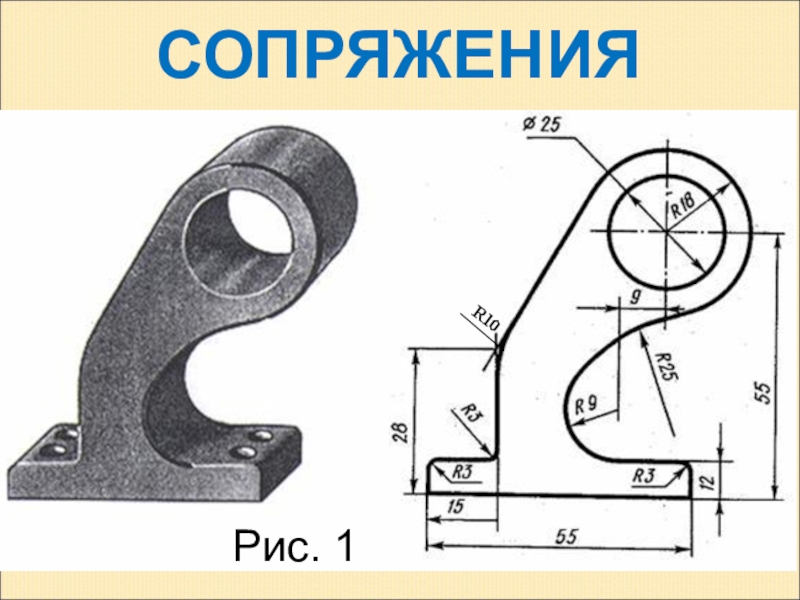

- 6. СОПРЯЖЕНИЯR10Рис. 1

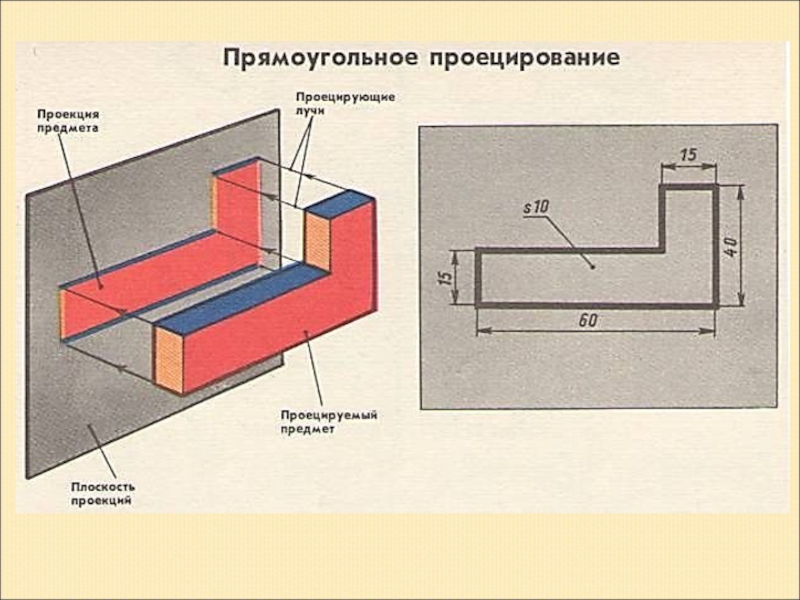

- 7. ПРЯМОУГОЛЬНОЕ ПРОЕЦИРОВАНИЕ
- 8. Слайд 8
- 9. Прямоугольное проецированиеЗадание:1. Проведите анализ геометрической формы детали2. Определите необходимое количество видов на чертеже
- 10. Задание: определите название видов по наглядному изображению
- 11. ДОМАШНЕЕ ЗАДАНИЕПовторить по учебнику § 2, 4,
УЧЕБНЫЕ ПОСОБИЯ, ПРИНАДЛЕЖНОСТИ И ИНСТРУМЕНТЫ НА УРОКАХ ЧЕРЧЕНИЯ УЧЕБНЫЕ ПОСОБИЯ И ПРИНАДЛЕЖНОСТИ НА УРОКАХ ЧЕРЧЕНИЯУчебник «Черчение», авт. Ботвинников А.Д., изд-во «Астрель», 2014.2. Рабочая
Слайд 2УЧЕБНЫЕ ПОСОБИЯ, ПРИНАДЛЕЖНОСТИ И ИНСТРУМЕНТЫ НА УРОКАХ ЧЕРЧЕНИЯ
УЧЕБНЫЕ ПОСОБИЯ И
ПРИНАДЛЕЖНОСТИ
НА УРОКАХ ЧЕРЧЕНИЯ
НА УРОКАХ ЧЕРЧЕНИЯ
Учебник «Черчение»,
авт. Ботвинников А.Д.,
изд-во «Астрель», 2014.
2. Рабочая тетрадь с печатной
основой «Черчение» №1-4,
авт. Преображенская Н.Г.,
изд-во «Вентана-граф», 2015.
3. Общая тетрадь ф.А4 в клетку.
4. Ватман ф.А4 (папка) для
графических работ
5. Чертежные инструменты и
принадлежности.
Слайд 9Прямоугольное проецирование
Задание:
1. Проведите анализ геометрической формы детали
2. Определите необходимое количество видов
на чертеже

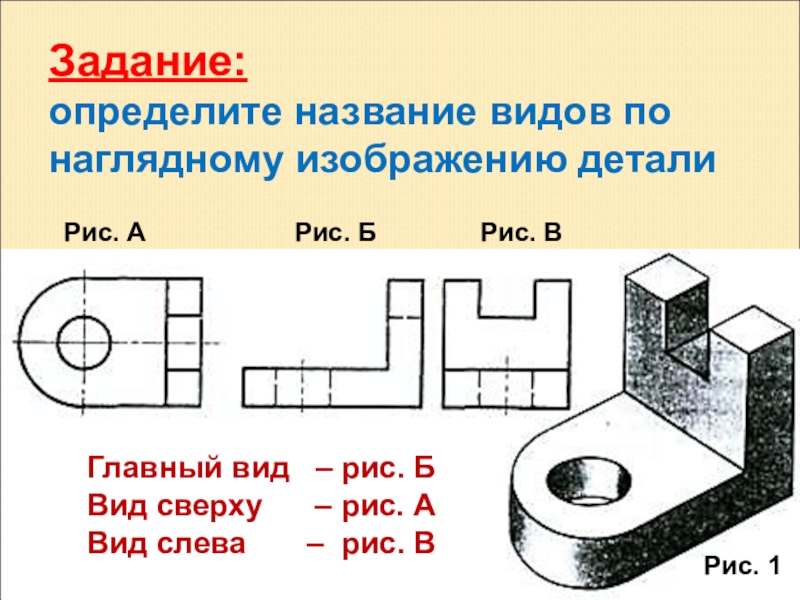

Слайд 10Задание:
определите название видов по наглядному изображению детали
Рис. А
Рис. Б Рис. В
Рис. 1
Главный вид – рис. Б
Вид сверху – рис. А
Вид слева – рис. В
Слайд 11ДОМАШНЕЕ ЗАДАНИЕ
Повторить по учебнику § 2, 4, 5, 10, 13, 14,
15
Приготовить ватман
ф. А4 по горизонтали. Оформить и подписать по ГОСТу
3.Купить тетрадь по черчению на печатной основе № 4,
авт. Преображенская,
изд-во «Вентана- Граф»
Приготовить ватман
ф. А4 по горизонтали. Оформить и подписать по ГОСТу
3.Купить тетрадь по черчению на печатной основе № 4,
авт. Преображенская,
изд-во «Вентана- Граф»
