Презентация, доклад по черчению Правила оформления чертежа. Шрифт.
Содержание
- 1. Презентация по черчению Правила оформления чертежа. Шрифт.
- 2. Шрифт(нем. Schrift ← schreiben — писать) — графический рисунокрисунок
- 3. Виды шрифтов: типографские, архитектурные, чертежные и
- 4. Слайд 4
- 5. Слайд 5
- 6. История развития шрифта в каждой стране, у
- 7. Типы шрифтаУстановлены 2 типа чертежного шрифта: тип А тип БНаиболее часто используется шрифт типа Б
- 8. Наклон чертежного шрифта Шрифт может быть выполнен
- 9. Параметры чертёжного шрифтаСтандарт определяет высоту и
- 10. Заглавные буквыРазмер шрифта определяется высотой заглавных букв.Шрифтом 5 заполняют основную надпись:Название детали пишут шрифтом 7.
- 11. Параметры шрифтаВысота заглавной (прописной) буквы h
- 12. Пример построения буквы.h – высота буквыВысота прописной
- 13. Чертежный шрифт.
- 14. Начертание прописных букв.Буквы, состоящие из горизонтальных и
- 15. Начертание строчных букв.Буквы, отличающиеся от начертания прописных букв.

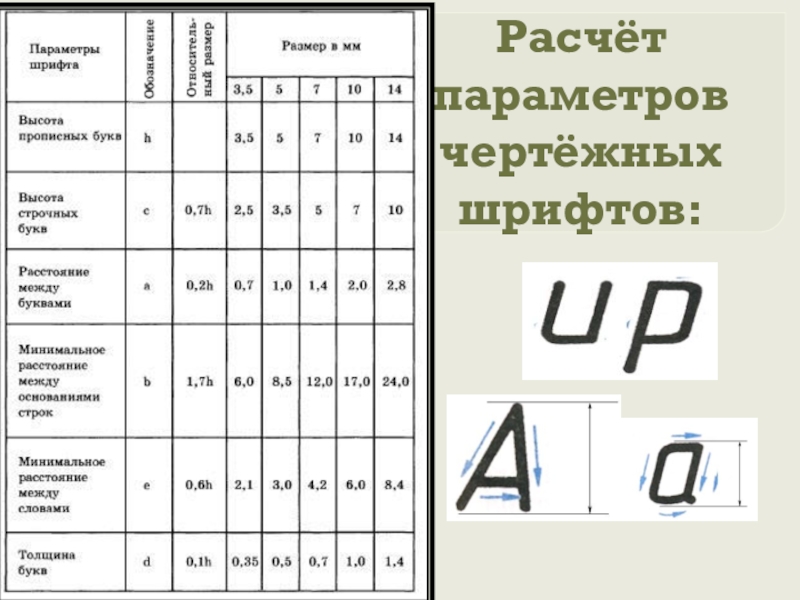

- 16. Расчёт параметров чертёжных шрифтов:

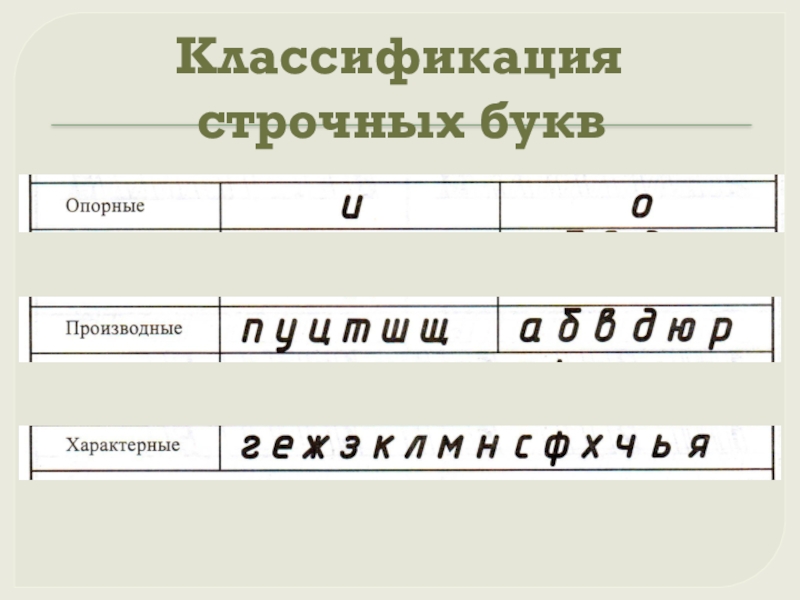

- 17. Классификация строчных букв
- 18. ДОМАШНЕЕ ЗАДАНИЕ: заполнить прописи; в рабочей тетради
Шрифт(нем. Schrift ← schreiben — писать) — графический рисунокрисунок начертанийрисунок начертаний букв и знаков, составляющих единую стилистическую и композиционную систему, набор символов определенного размера и рисунка.
Слайд 2 Шрифт
(нем. Schrift ← schreiben — писать) — графический рисунокрисунок начертанийрисунок начертаний букв и
знаков, составляющих единую стилистическую и композиционную систему, набор символов определенного размера и рисунка.
Слайд 3Виды шрифтов:
типографские, архитектурные, чертежные и др.
Гарнитура
– это набор художественных
решений. отличающих данный шрифт от других.
Шрифты отличаются
по контрастности , пропорциональности, насыщенности, наклону
Классификация шрифта
тип антиквы
брусковые
рубленые
свободные
Шрифты отличаются
по контрастности , пропорциональности, насыщенности, наклону
Классификация шрифта
тип антиквы
брусковые
рубленые
свободные

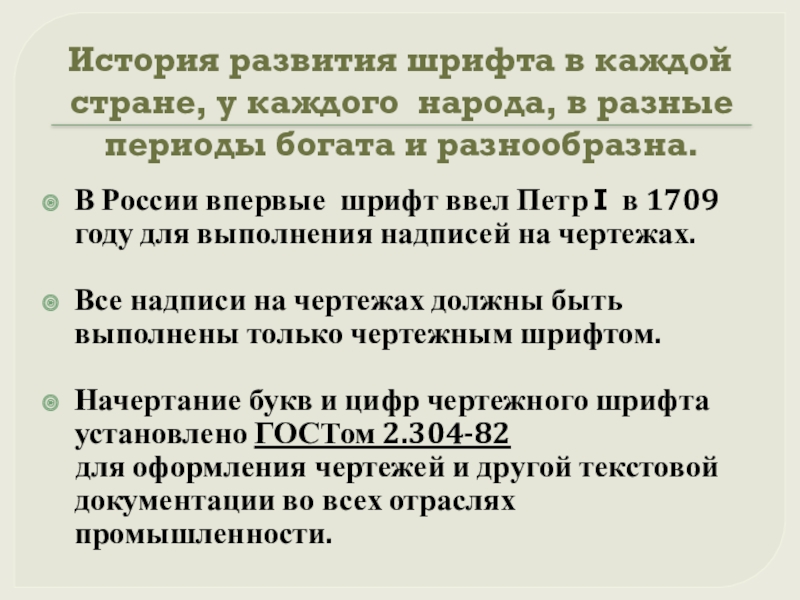

Слайд 6История развития шрифта в каждой стране, у каждого народа, в разные
периоды богата и разнообразна.
В России впервые шрифт ввел Петр I в 1709 году для выполнения надписей на чертежах.
Все надписи на чертежах должны быть выполнены только чертежным шрифтом.
Начертание букв и цифр чертежного шрифта установлено ГОСТом 2.304-82
для оформления чертежей и другой текстовой документации во всех отраслях промышленности.

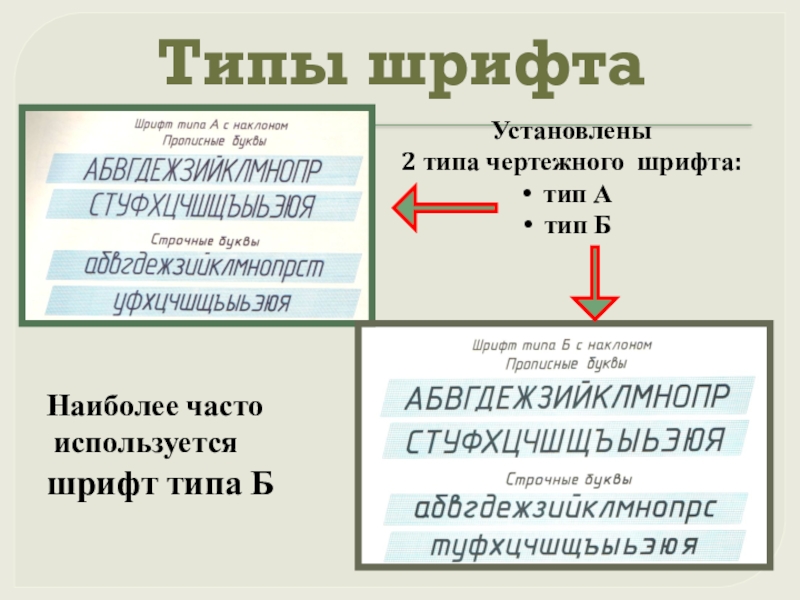

Слайд 7Типы шрифта
Установлены
2 типа чертежного шрифта:
тип А
тип Б
Наиболее часто
используется
шрифт типа Б
шрифт типа Б

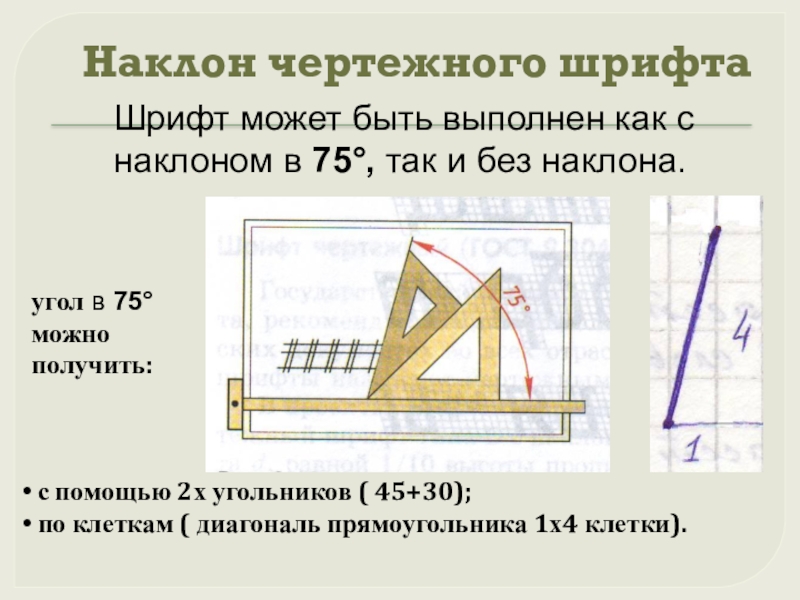

Слайд 8Наклон чертежного шрифта
Шрифт может быть выполнен как с наклоном в
75°, так и без наклона.
угол в 75°
можно
получить:
с помощью 2х угольников ( 45+30);
по клеткам ( диагональ прямоугольника 1х4 клетки).
Слайд 9Параметры
чертёжного шрифта
Стандарт определяет высоту и ширину букв и цифр, толщину
линий обводки, расстояние между буквами, словами и строчками.
ГОСТ устанавливает
номера чертежных шрифтов:
1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.
На формате А4 рекомендованы:
2,5; 3,5; 5; 7; 10.
ГОСТ устанавливает
номера чертежных шрифтов:
1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.
На формате А4 рекомендованы:
2,5; 3,5; 5; 7; 10.

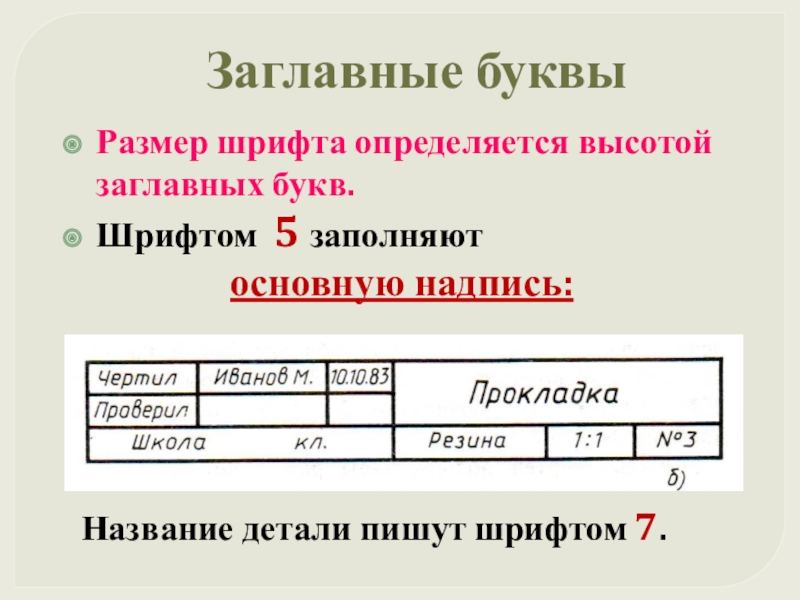

Слайд 10Заглавные буквы
Размер шрифта определяется высотой заглавных букв.
Шрифтом 5 заполняют
основную надпись:
Название
детали пишут шрифтом 7.

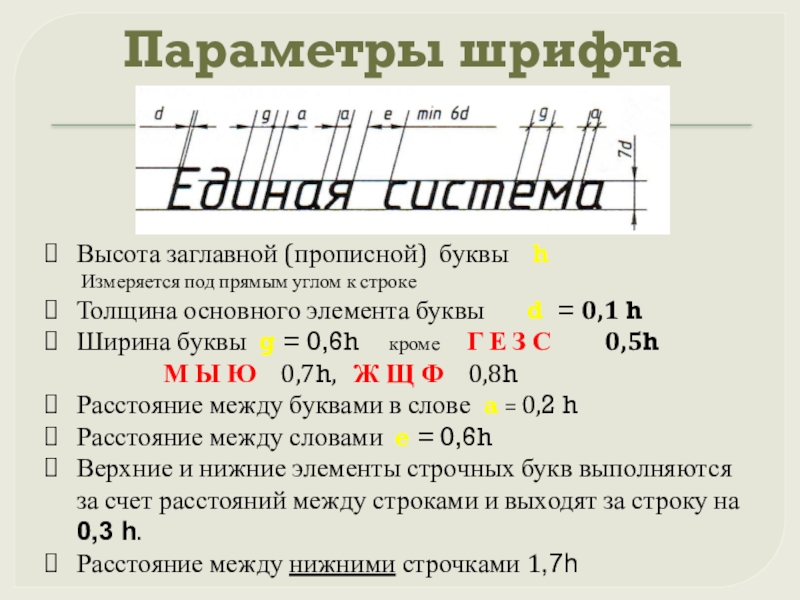

Слайд 11Параметры шрифта
Высота заглавной (прописной) буквы h
Измеряется
под прямым углом к строке
Толщина основного элемента буквы d = 0,1 h
Ширина буквы g = 0,6h кроме Г Е З С 0,5h
М Ы Ю 0,7h, Ж Щ Ф 0,8h
Расстояние между буквами в слове a = 0,2 h
Расстояние между словами e = 0,6h
Верхние и нижние элементы строчных букв выполняются за счет расстояний между строками и выходят за строку на 0,3 h.
Расстояние между нижними строчками 1,7h
Толщина основного элемента буквы d = 0,1 h
Ширина буквы g = 0,6h кроме Г Е З С 0,5h
М Ы Ю 0,7h, Ж Щ Ф 0,8h
Расстояние между буквами в слове a = 0,2 h
Расстояние между словами e = 0,6h
Верхние и нижние элементы строчных букв выполняются за счет расстояний между строками и выходят за строку на 0,3 h.
Расстояние между нижними строчками 1,7h

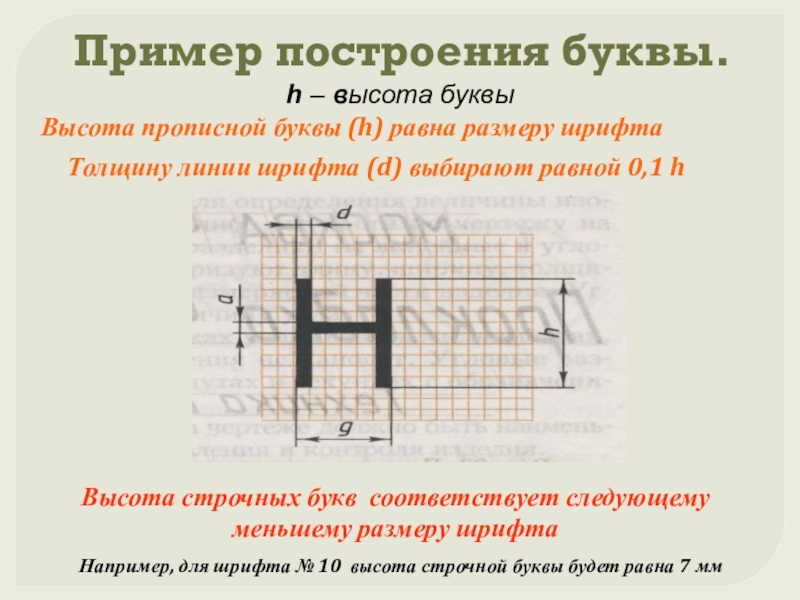

Слайд 12Пример построения буквы.
h – высота буквы
Высота прописной буквы (h) равна размеру
шрифта
Толщину линии шрифта (d) выбирают равной 0,1 h
Высота строчных букв соответствует следующему меньшему размеру шрифта
Например, для шрифта № 10 высота строчной буквы будет равна 7 мм

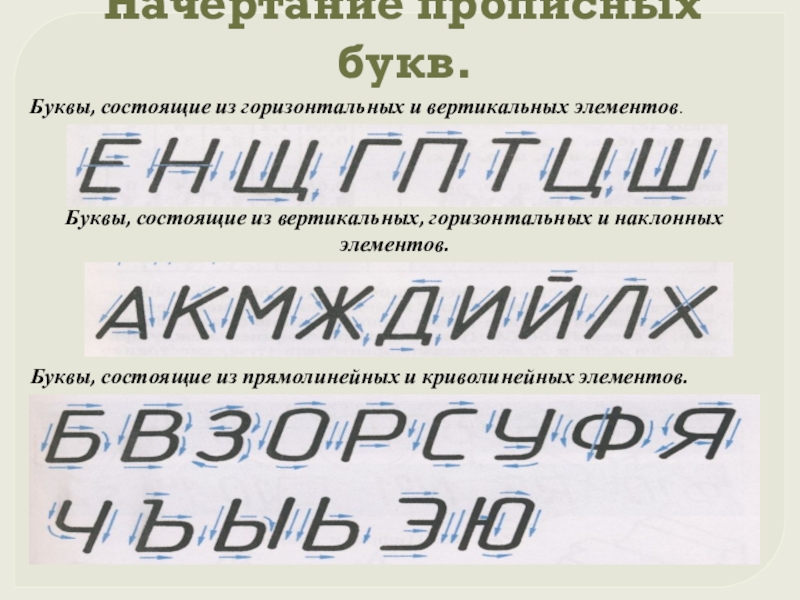

Слайд 14Начертание прописных букв.
Буквы, состоящие из горизонтальных и вертикальных элементов.
Буквы, состоящие из
вертикальных, горизонтальных и наклонных элементов.
Буквы, состоящие из прямолинейных и криволинейных элементов.
Слайд 18ДОМАШНЕЕ ЗАДАНИЕ:
заполнить прописи;
в рабочей тетради шрифтом 10 выполнить надпись:
ФАМИЛИЯ,
ИМЯ
МБОУ ПЕШКОВСКАЯ СОШ
8 А (Б) КЛАСС
