Презентация, доклад по черчению по теме: Соединение вида и разреза
Содержание
- 1. Презентация по черчению по теме: Соединение вида и разреза
- 2. Часто для отображения формы деталей требуются вид

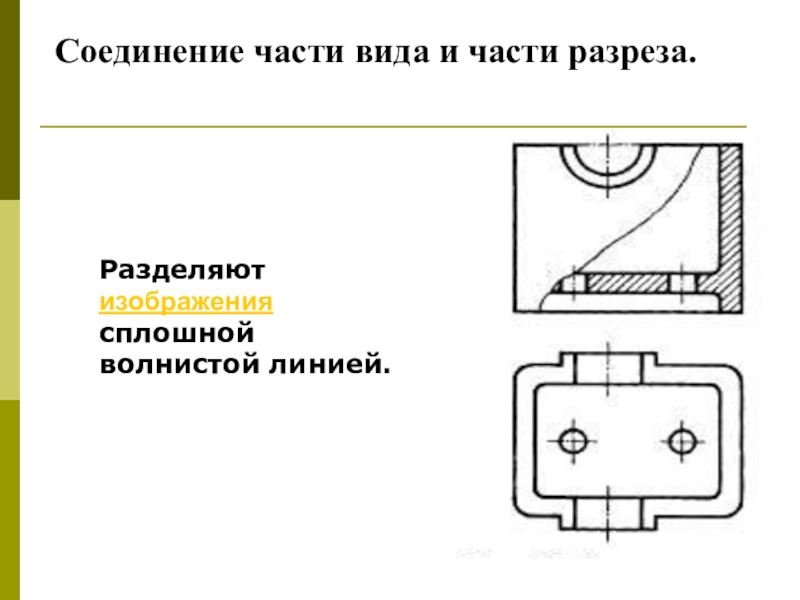

- 3. Соединение части вида и части разреза.Разделяют изображения сплошной волнистой линией.
- 4. Соединение половины вида с половиной разреза.Применяется:если
- 5. если с осью симметрии совпадает линия контура,
- 6. При выполнении изображений симметричных деталей,
Часто для отображения формы деталей требуются вид спереди и фронтальный разрез или вид сверху и горизонтальный разрез и т. д. Выполнять же на чертеже одновременно два изображения, например, вид спереди и фронтальный разрез — нерационально.
Слайд 2Часто для отображения формы деталей требуются вид спереди и фронтальный разрез
или вид сверху и горизонтальный разрез и т. д. Выполнять же на чертеже одновременно два изображения, например, вид спереди и фронтальный разрез — нерационально.
Слайд 4

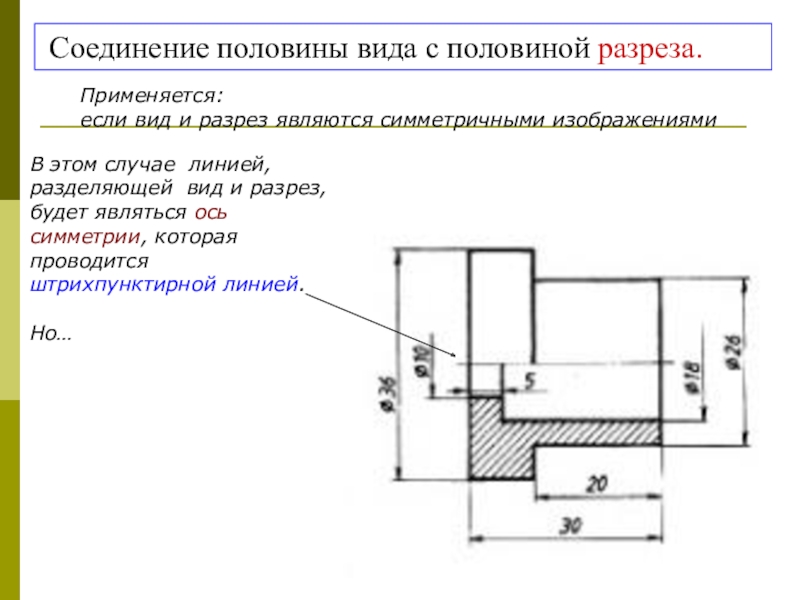

Соединение половины вида с половиной разреза.
Применяется:
если вид и разрез являются
симметричными изображениями
В этом случае линией, разделяющей вид и разрез, будет являться ось симметрии, которая проводится штрихпунктирной линией.
Но…

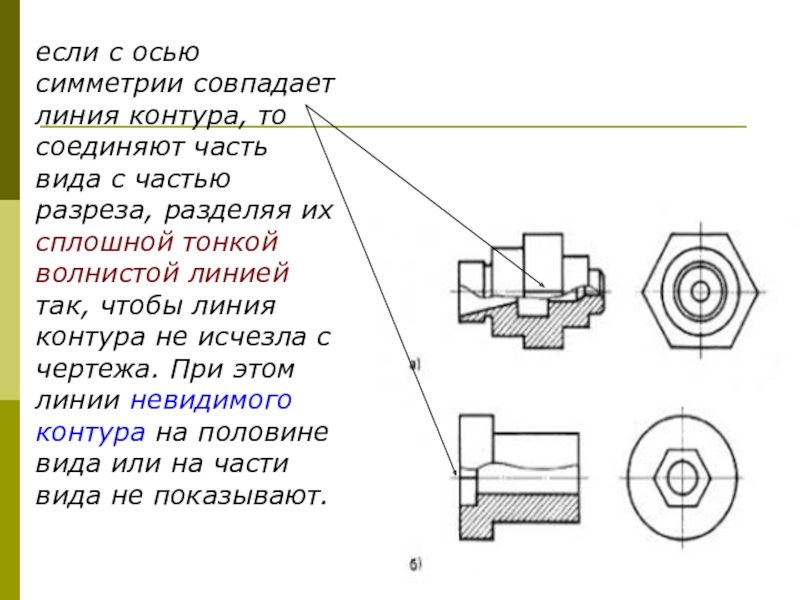

Слайд 5если с осью симметрии совпадает линия контура, то соединяют часть вида
с частью разреза, разделяя их сплошной тонкой волнистой линией так, чтобы линия контура не исчезла с чертежа. При этом линии невидимого контура на половине вида или на части вида не показывают.

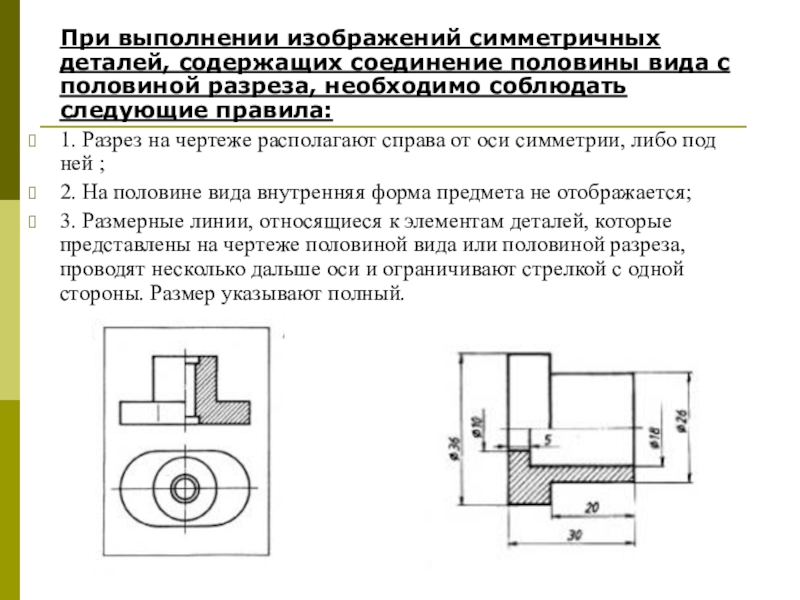

Слайд 6 При выполнении изображений симметричных деталей, содержащих соединение половины вида
с половиной разреза, необходимо соблюдать следующие правила:
1. Разрез на чертеже располагают справа от оси симметрии, либо под ней ;
2. На половине вида внутренняя форма предмета не отображается;
3. Размерные линии, относящиеся к элементам деталей, которые представлены на чертеже половиной вида или половиной разреза, проводят несколько дальше оси и ограничивают стрелкой с одной стороны. Размер указывают полный.
1. Разрез на чертеже располагают справа от оси симметрии, либо под ней ;
2. На половине вида внутренняя форма предмета не отображается;
3. Размерные линии, относящиеся к элементам деталей, которые представлены на чертеже половиной вида или половиной разреза, проводят несколько дальше оси и ограничивают стрелкой с одной стороны. Размер указывают полный.
