Презентация, доклад по черчению на темуАксонометрическое проецирование. Аксонометрические проекции.

автор : Учитель технологии и черчения
МКОУ ХМР СОШ им.А.С.Макшанцева п.Кедровый Панов Р.Д

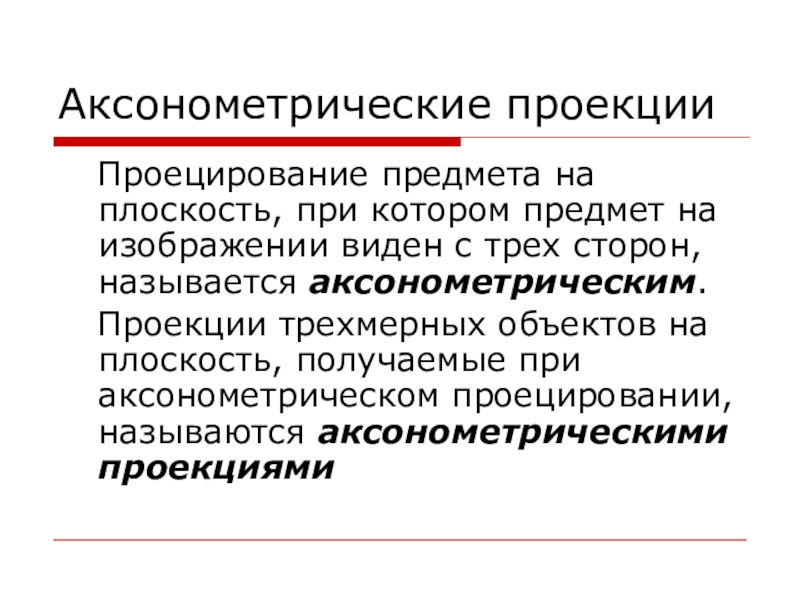

с трех сторон, называется аксонометрическим.
Проекции трехмерных объектов на плоскость, получаемые при аксонометрическом проецировании, называются аксонометрическими проекциями

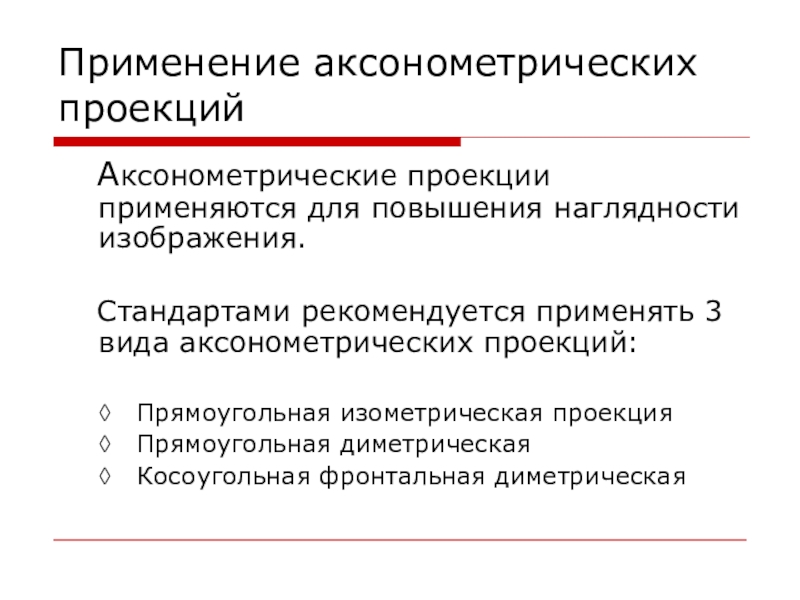

3 вида аксонометрических проекций:

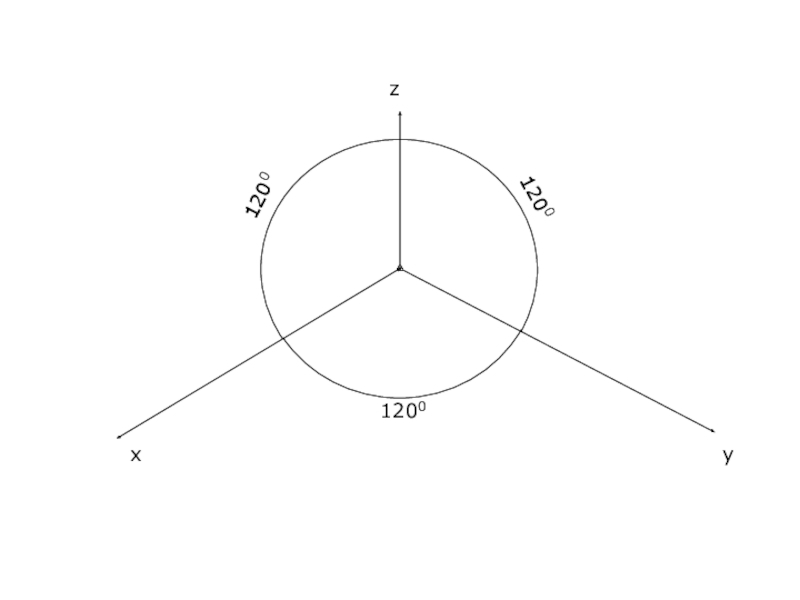

Прямоугольная изометрическая проекция
Прямоугольная диметрическая
Косоугольная фронтальная диметрическая

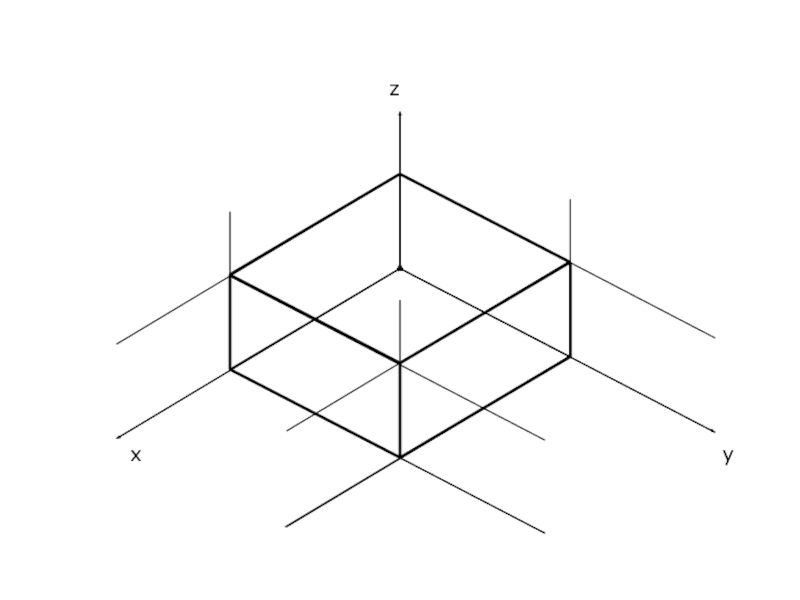

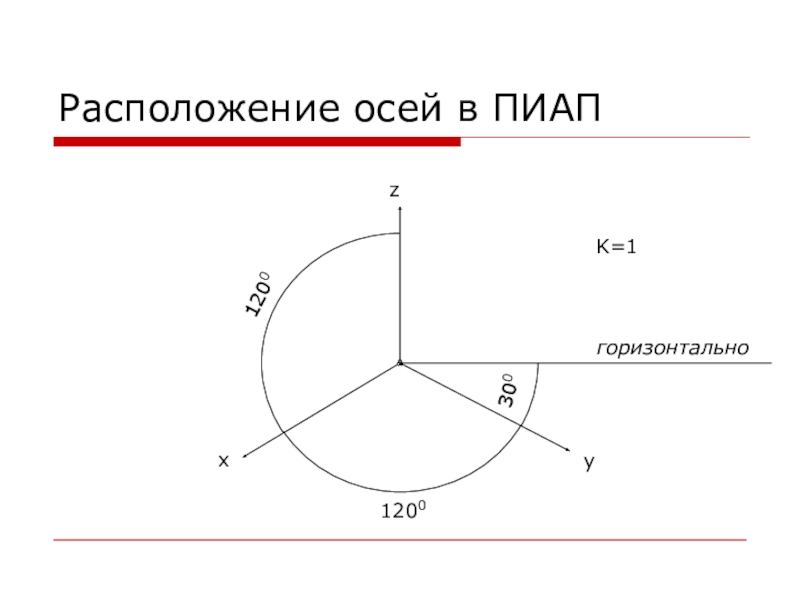

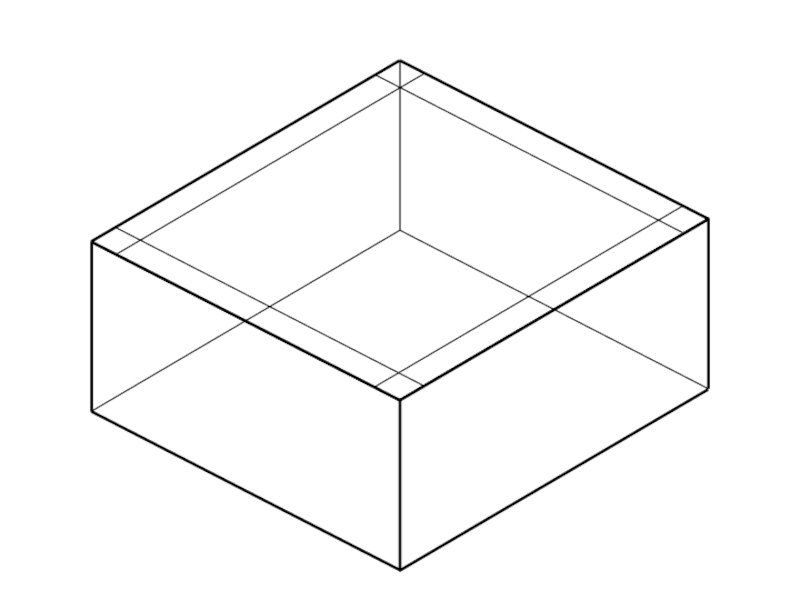

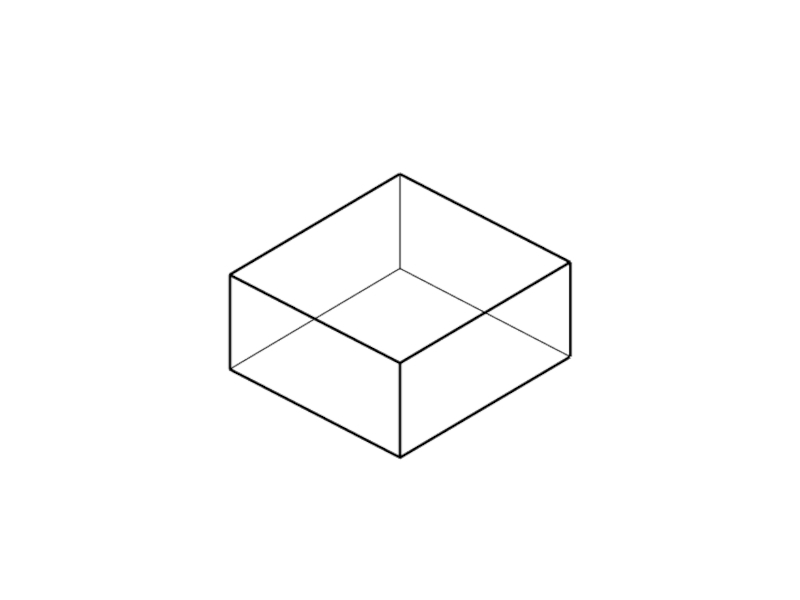

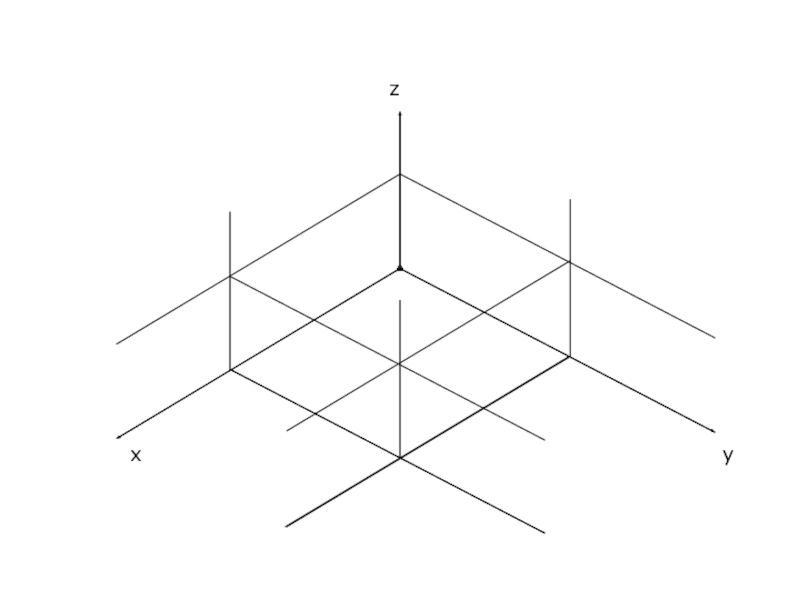

Т.е. в изометрической аксонометрической проекции размеры откладываются по всем трем плоскостям с одинаковыми коэффициентами искажения. ГОСТ рекомендует откладывать по всем плоскостям размеры в натуральную величину. В результате изображение получается увеличенным на 18%.

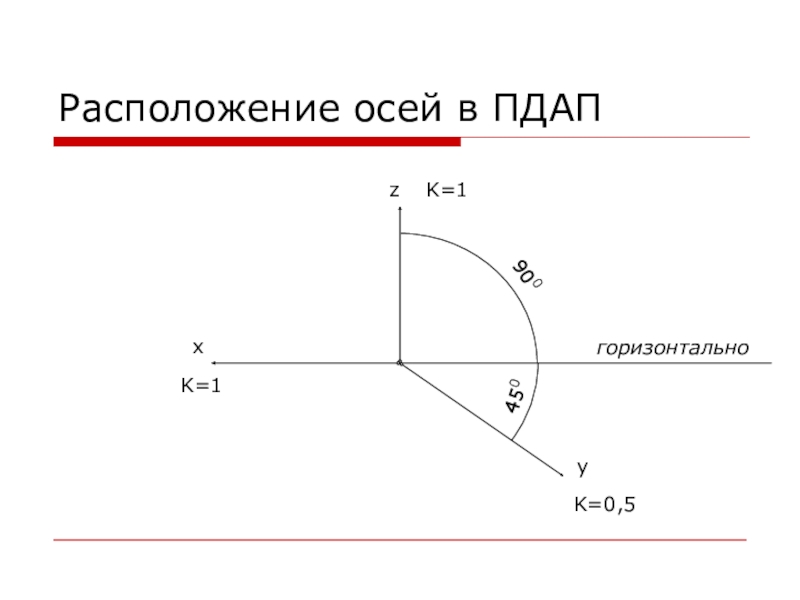

размеры по осям x и z откладываются без искажений, а по оси y сокращаются в два раза. При этом изображение получается увеличенным на 6%

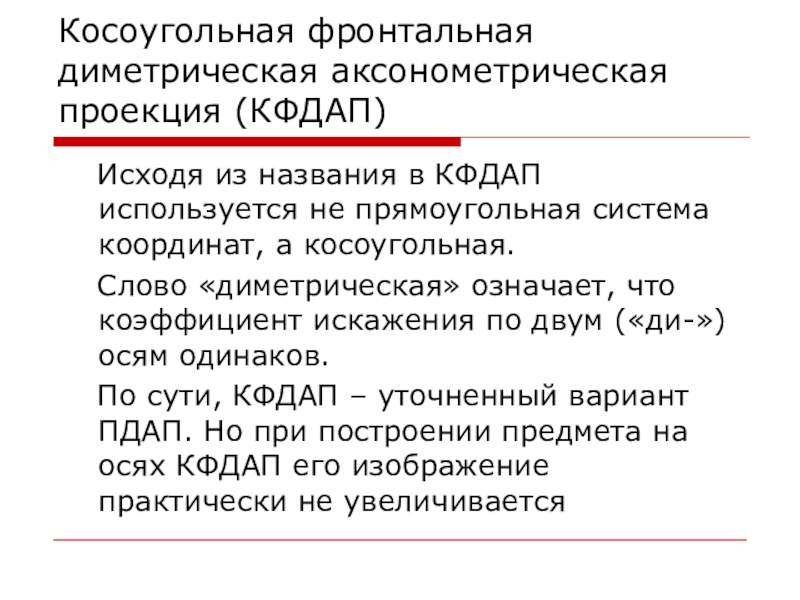

не прямоугольная система координат, а косоугольная.
Слово «диметрическая» означает, что коэффициент искажения по двум («ди-») осям одинаков.
По сути, КФДАП – уточненный вариант ПДАП. Но при построении предмета на осях КФДАП его изображение практически не увеличивается

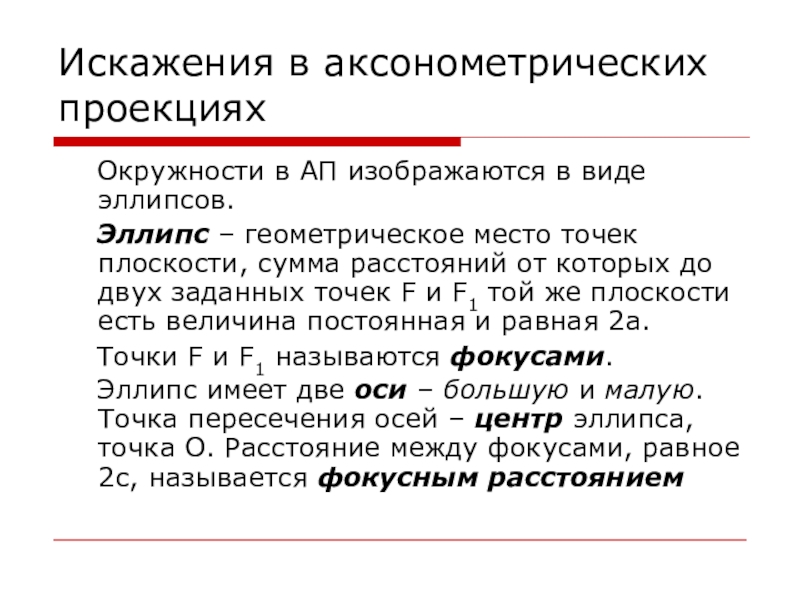

– геометрическое место точек плоскости, сумма расстояний от которых до двух заданных точек F и F1 той же плоскости есть величина постоянная и равная 2a.
Точки F и F1 называются фокусами.
Эллипс имеет две оси – большую и малую. Точка пересечения осей – центр эллипса, точка О. Расстояние между фокусами, равное 2с, называется фокусным расстоянием

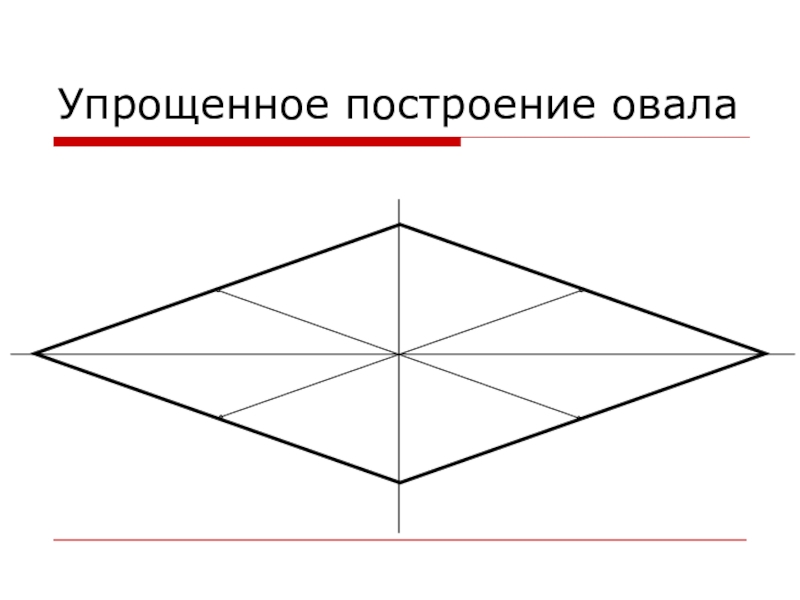

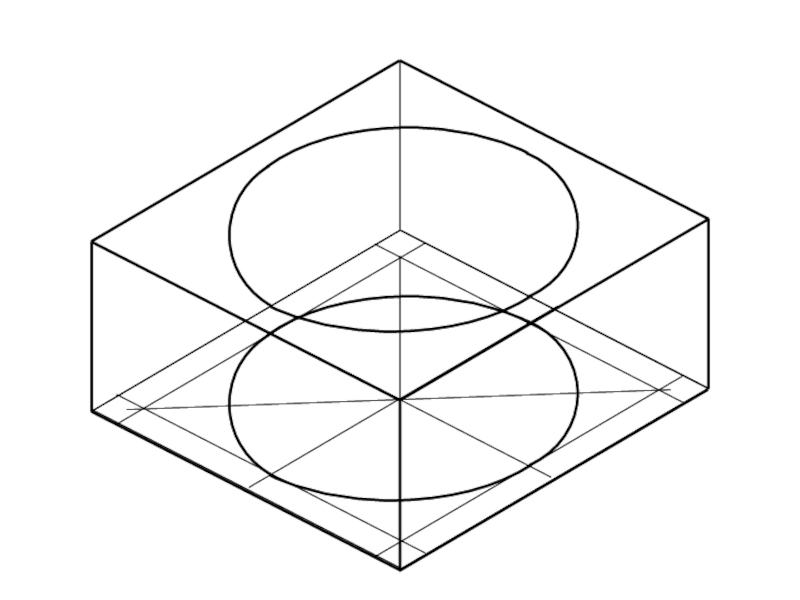

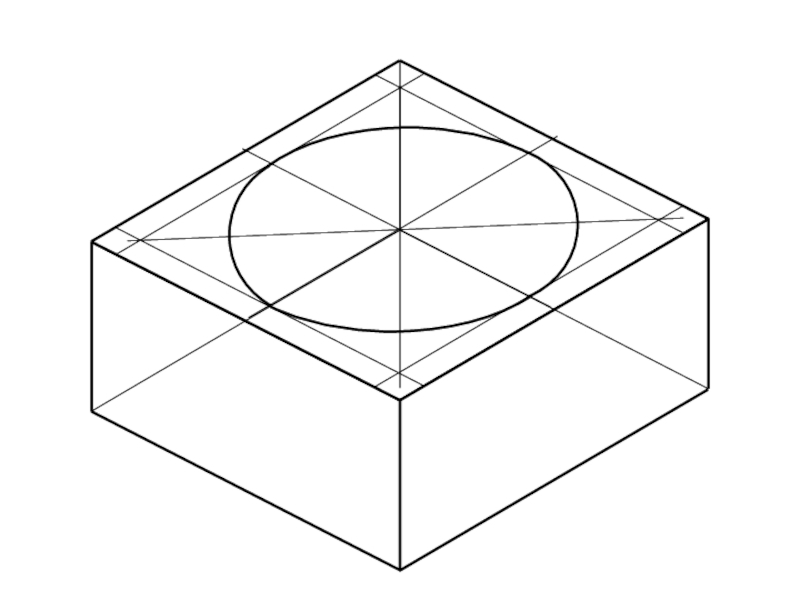

на ней!) допускается вместо эллипсов использовать овалы.

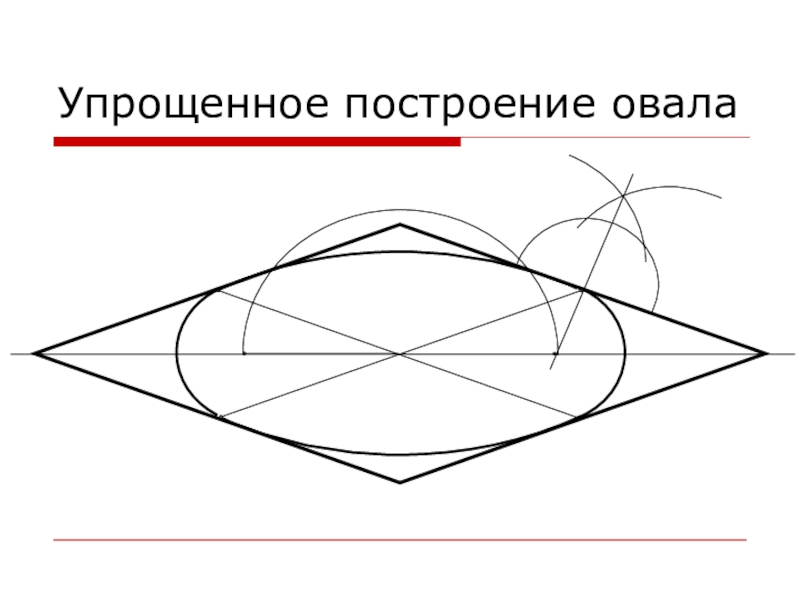

Овал – выпуклая замкнутая плоская кривая, образованная сопряженными дугами окружностей разных радиусов
