Презентация, доклад по черчению на тему Сечения (9 класс)
Содержание
- 1. Презентация по черчению на тему Сечения (9 класс)
- 2. Рассмотрите чертежи. На каком из чертежей: (а) или (б) изображение детали читается яснее?

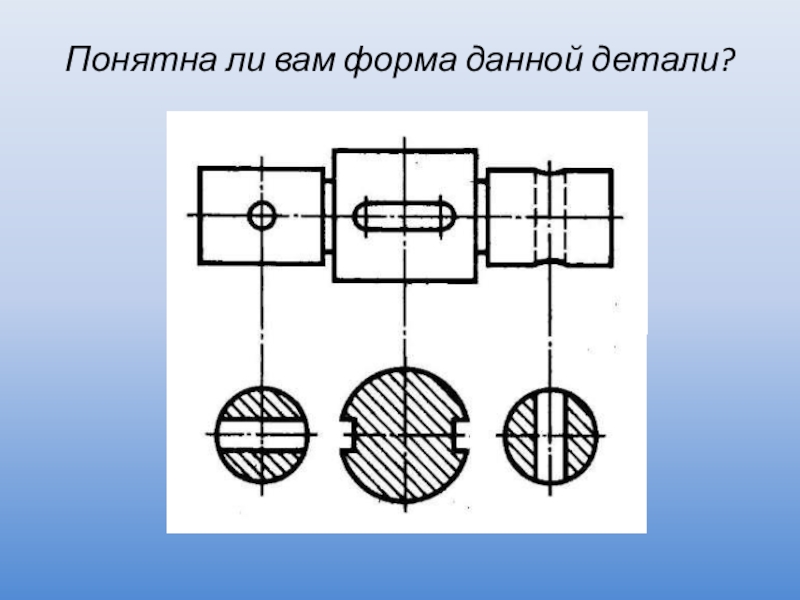

- 3. Понятна ли вам форма данной детали?

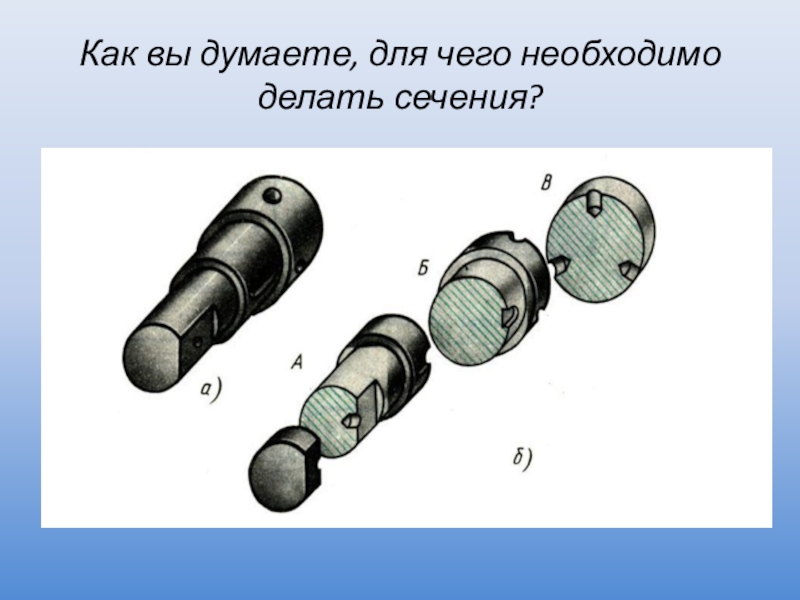

- 4. Как вы думаете, для чего необходимо делать сечения?
- 5. Сечение - это изображение фигуры, получающейся при
- 6. По расположению на чертеже сечения разделяются на вынесенные и наложенные. Расположение сечений
- 7. Вынесенные сеченияВынесенное сечение можно выполнять тремя способами:
- 8. Обозначение сеченийПри вынесенном сечении положение секущей плоскости указывают на
- 9. Наложенные сеченияНаложенное сечение бывает двух видов:1. Если наложенное
- 10. Сечения в разрыве деталиЕсли сечение находится в разрыве между
- 11. Большей частью сечения выполняют в том же
- 12. Особенности выполнения сеченийЕсли секущая плоскость проходит через
- 13. Особенности выполнения сечений Если секущая плоскость проходит через призматическое

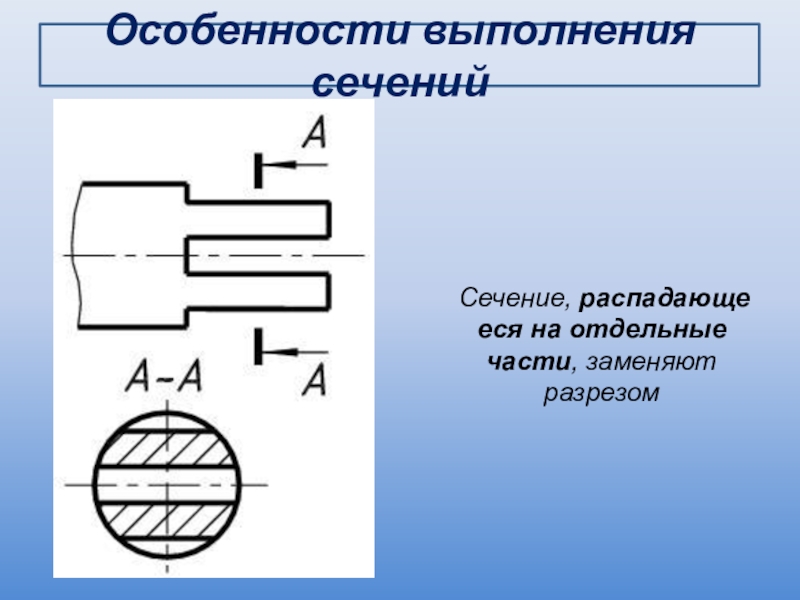

- 14. Особенности выполнения сечений Сечение, распадающееся на отдельные части, заменяют разрезом
- 15. Особенности выполнения сеченийСечения с линией контура под углом 45° штрихуются под углом 30°или 60°
- 16. Особенности выполнения сечений Для нескольких одинаковых сечений, относящихся к

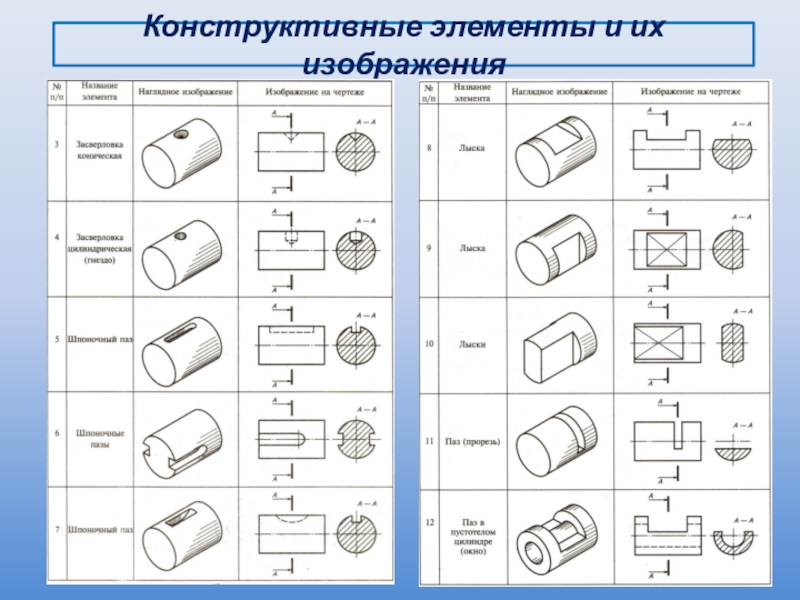

- 17. Конструктивные элементы и их изображения
- 18. Конструктивные элементы и их изображения
- 19. Графическое обозначение материалов в сечениях
- 20. Проверь себя:Что мы называем сечением?Для чего применяют
- 21. Укажите правильно выполненное сечение
- 22. Список источников:Ботвинников А. Д., Виноградов В. Н.,

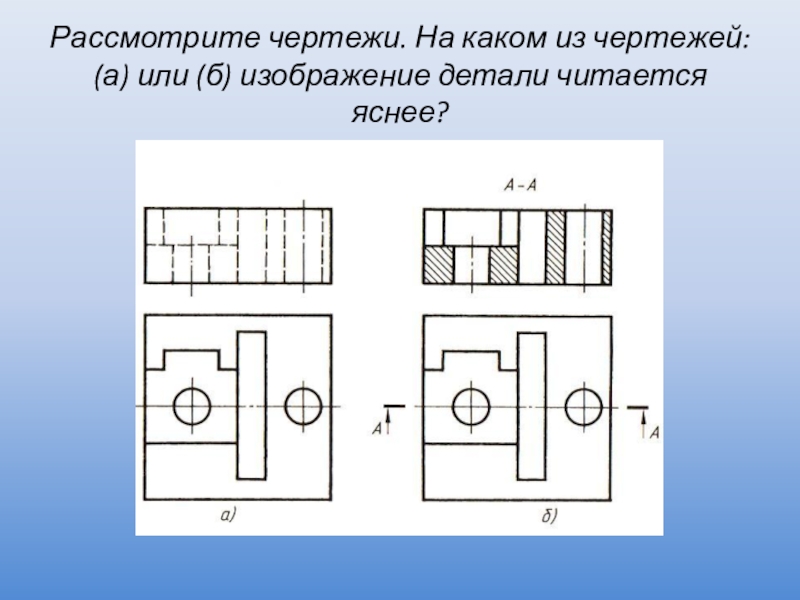

Рассмотрите чертежи. На каком из чертежей: (а) или (б) изображение детали читается яснее?
Слайд 1Презентация по теме:
«Сечения»
Черчение 9 класс
Презентация подготовлена
учителем черчения МБОУ

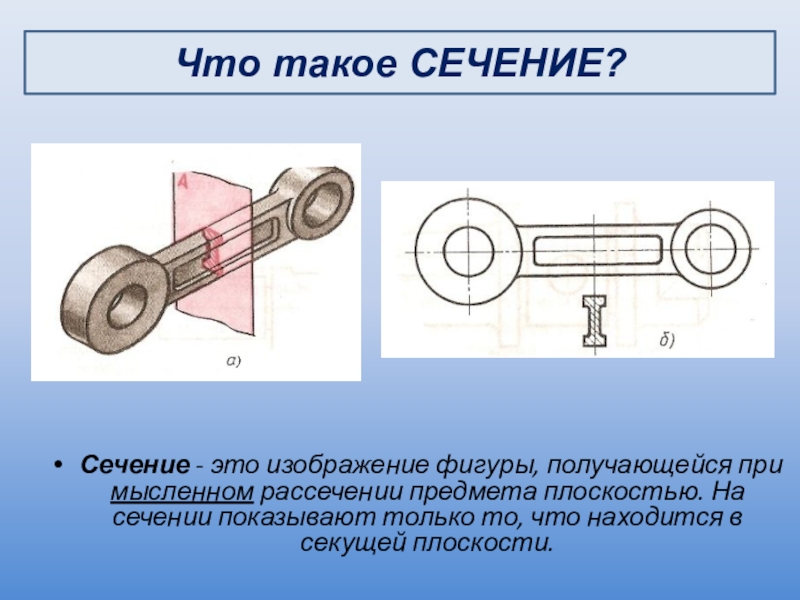

Слайд 5Сечение - это изображение фигуры, получающейся при мысленном рассечении предмета плоскостью.
На сечении показывают только то, что находится в секущей плоскости.
Что такое СЕЧЕНИЕ?

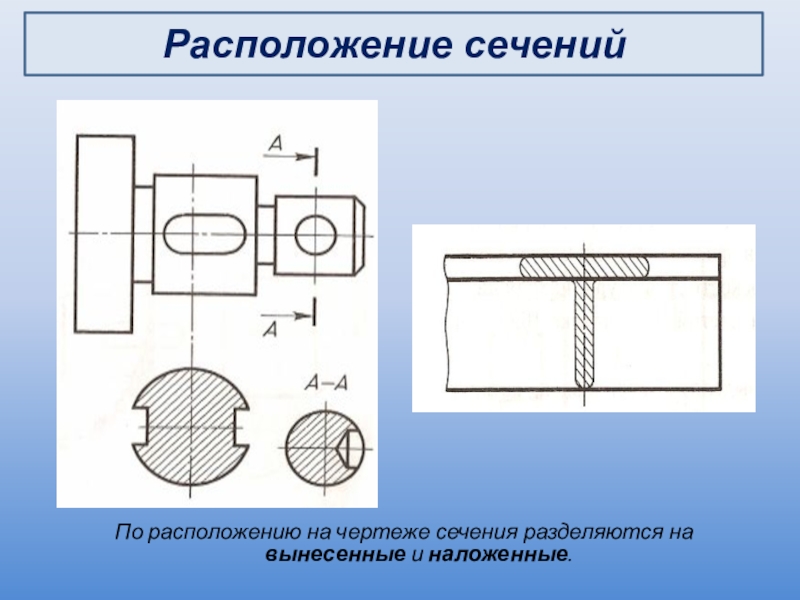

Слайд 6По расположению на чертеже сечения разделяются на вынесенные и наложенные.
Расположение
сечений

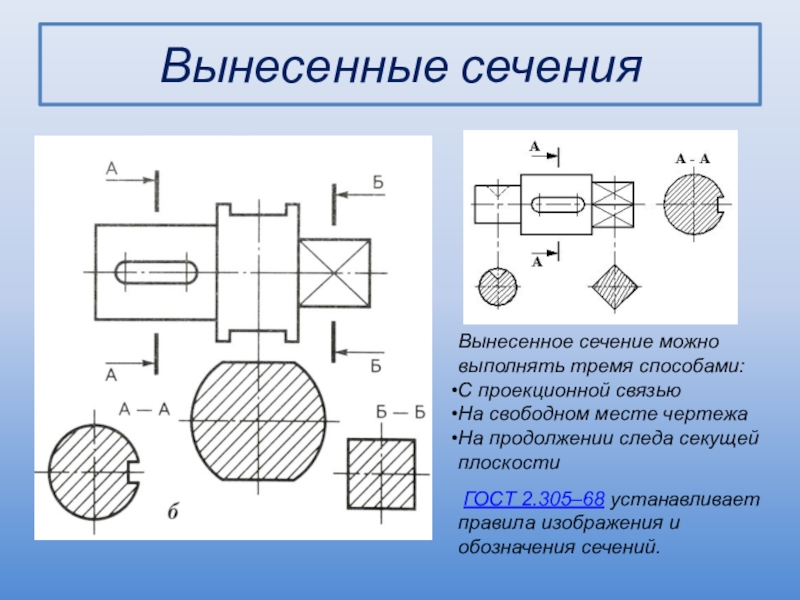

Слайд 7Вынесенные сечения
Вынесенное сечение можно выполнять тремя способами:
С проекционной связью
На свободном
месте чертежа
На продолжении следа секущей плоскости
На продолжении следа секущей плоскости
ГОСТ 2.305–68 устанавливает правила изображения и обозначения сечений.
Слайд 8Обозначение сечений
При вынесенном сечении положение секущей плоскости указывают на чертеже линией сечения – разомкнутой
линией.
На начальном и конечном штрихах перпендикулярно им, на расстоянии 2–3 мм от конца штриха, ставят стрелки, указывающие направление взгляда.
У начала и конца линии сечения ставят одну и ту же прописную букву русского алфавита.
Контур вынесенного сечения обводится сплошной основной линией.
Фигуру сечения на чертеже выделяют штриховкой, согласно ГОСТу 2.306-68 ЕСКД (условным графическим обозначением материала детали).
На начальном и конечном штрихах перпендикулярно им, на расстоянии 2–3 мм от конца штриха, ставят стрелки, указывающие направление взгляда.
У начала и конца линии сечения ставят одну и ту же прописную букву русского алфавита.
Контур вынесенного сечения обводится сплошной основной линией.
Фигуру сечения на чертеже выделяют штриховкой, согласно ГОСТу 2.306-68 ЕСКД (условным графическим обозначением материала детали).
Слайд 9Наложенные сечения
Наложенное сечение бывает двух видов:
1. Если наложенное сечение симметрично относительно секущей плоскости, то
на сечении указывается только ось штрихпунктирной линией без обозначения буквами и стрелками (рис. а).
2. Если наложенное сечение представляет собой несимметричную фигуру, то проводят разомкнутую линию с указанием стрелками направления взгляда, но буквами не обозначают (рис. б).
2. Если наложенное сечение представляет собой несимметричную фигуру, то проводят разомкнутую линию с указанием стрелками направления взгляда, но буквами не обозначают (рис. б).
Слайд 10Сечения в разрыве детали
Если сечение находится в разрыве между частями одного и того
же вида, то его выполняют сплошной основной линией.
У симметричных сечений указывается только ось (рис. а), а несимметричные сечения сопровождают указанием разомкнутой линии и стрелками, указывающими направление взгляда (рис.б).
У симметричных сечений указывается только ось (рис. а), а несимметричные сечения сопровождают указанием разомкнутой линии и стрелками, указывающими направление взгляда (рис.б).

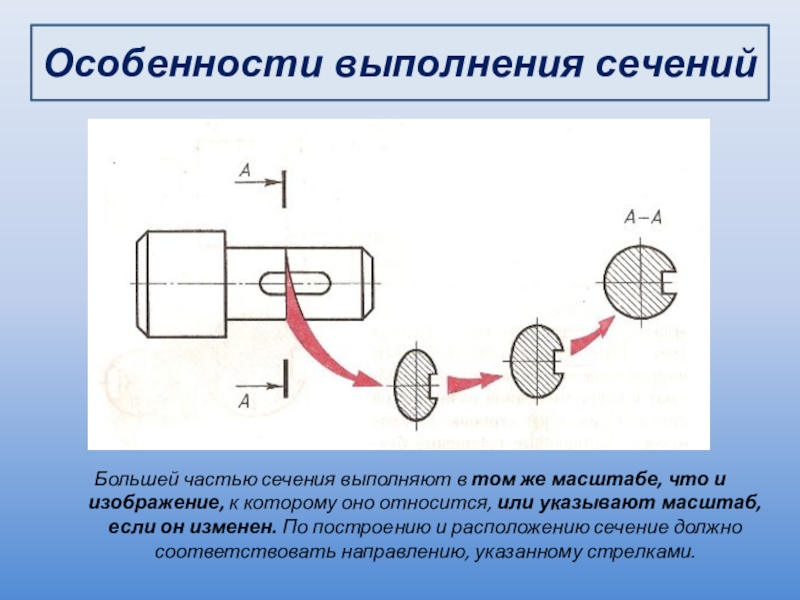

Слайд 11Большей частью сечения выполняют в том же масштабе, что и изображение,
к которому оно относится, или указывают масштаб, если он изменен. По построению и расположению сечение должно соответствовать направлению, указанному стрелками.
Особенности выполнения сечений

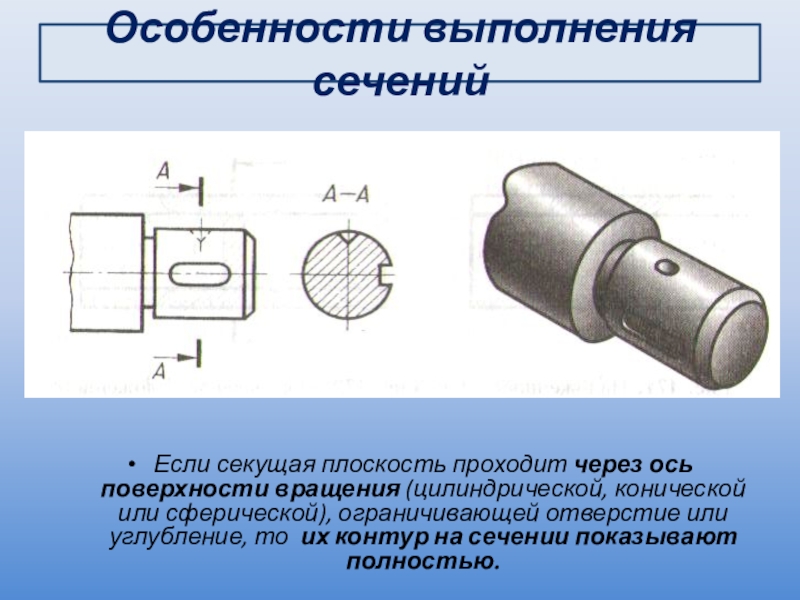

Слайд 12Особенности выполнения сечений
Если секущая плоскость проходит через ось поверхности вращения (цилиндрической,
конической или сферической), ограничивающей отверстие или углубление, то их контур на сечении показывают полностью.

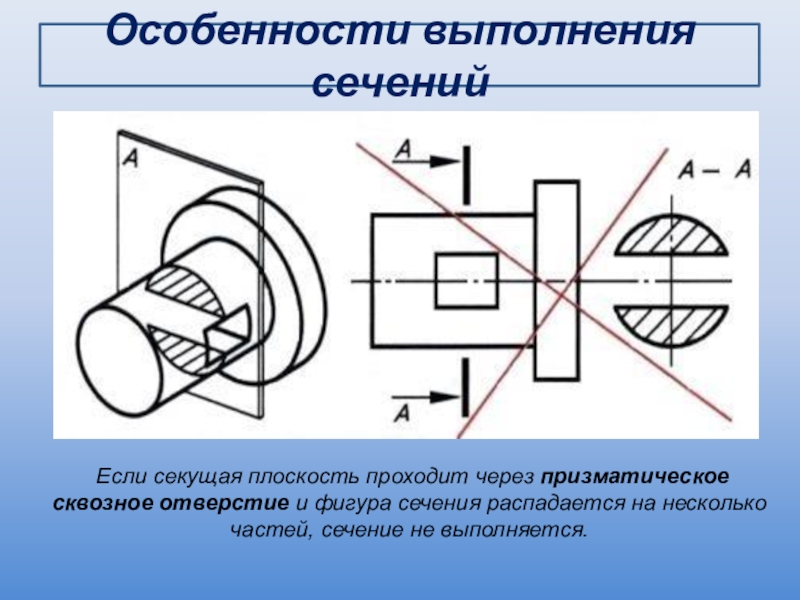

Слайд 13Особенности выполнения сечений
Если секущая плоскость проходит через призматическое сквозное отверстие и фигура сечения
распадается на несколько частей, сечение не выполняется.
Слайд 15Особенности выполнения сечений
Сечения с линией контура под углом 45° штрихуются под углом 30°или
60°

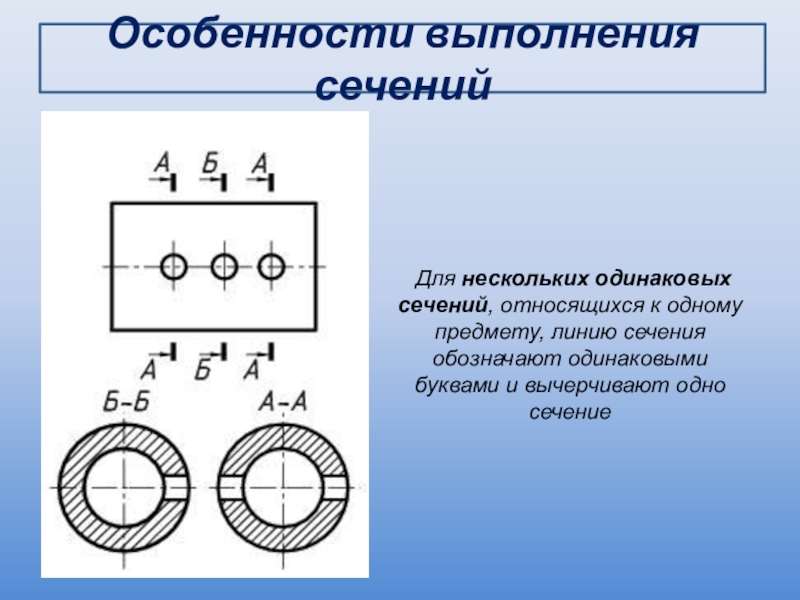

Слайд 16Особенности выполнения сечений
Для нескольких одинаковых сечений, относящихся к одному предмету, линию сечения
обозначают одинаковыми буквами и вычерчивают одно сечение
Слайд 20Проверь себя:
Что мы называем сечением?
Для чего применяют сечения?
Как обозначают сечения на
чертеже?
Линией какой толщины обводят вынесенное сечение?
Линией какой толщины обводят наложенное сечение?
Линией какой толщины обводят сечение в разрыве детали?

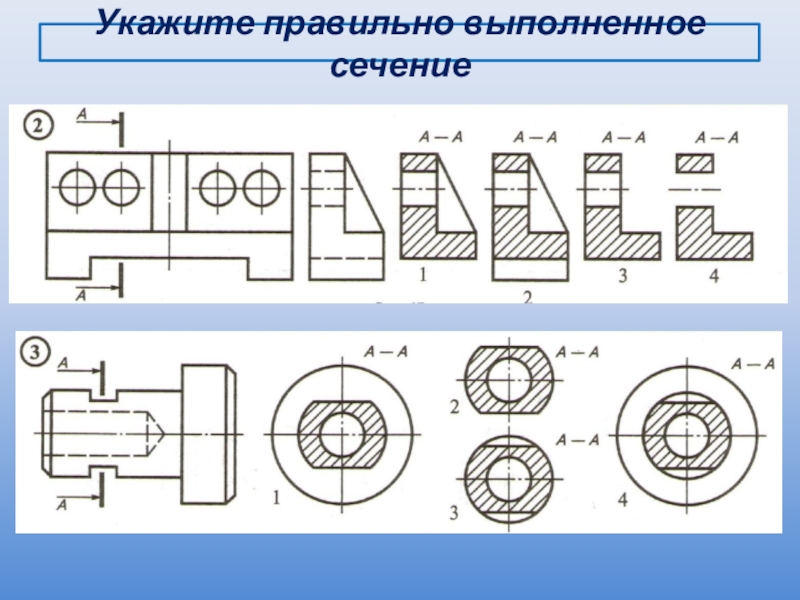

Укажите правильно выполненное сечение.
Линией какой толщины обводят вынесенное сечение?
Линией какой толщины обводят наложенное сечение?
Линией какой толщины обводят сечение в разрыве детали?
Укажите правильно выполненное сечение.
Слайд 22Список источников:
Ботвинников А. Д., Виноградов В. Н., Вышнепольский И. С.Черчение: Учеб.
для общеобразоват. учреждений [Текст]– М.: Астрель, 2013. – 221 с.: ил.
Вышнепольский В. И. Рабочая тетрадь к учебнику «Черчение» А. Д. Ботвинникова, В. Н. Виноградова, И. С. Вышнепольского [Текст] - М.: АСТ: Астрель, 2013. – 79 с.: ил.
Преображенская Н. Г. Черчение: сечения: рабочая тетрадь №5[Текст]/ Н. Г. Преображенская, И. Ю. Преображенская. – 3-е изд., с уточн. – М.: Вентана –Граф, 2014. – 64 с.
Ларионова И. Ю. Черчение. Школьный интернет-учебник [Электронный ресурс]. Режим доступа: http://cherch-ikt.ucoz.ru/index/sechenija_i_razrezy_4_1/0-22 Дата обращения: 08.09.2015
Вышнепольский В. И. Рабочая тетрадь к учебнику «Черчение» А. Д. Ботвинникова, В. Н. Виноградова, И. С. Вышнепольского [Текст] - М.: АСТ: Астрель, 2013. – 79 с.: ил.
Преображенская Н. Г. Черчение: сечения: рабочая тетрадь №5[Текст]/ Н. Г. Преображенская, И. Ю. Преображенская. – 3-е изд., с уточн. – М.: Вентана –Граф, 2014. – 64 с.
Ларионова И. Ю. Черчение. Школьный интернет-учебник [Электронный ресурс]. Режим доступа: http://cherch-ikt.ucoz.ru/index/sechenija_i_razrezy_4_1/0-22 Дата обращения: 08.09.2015
