Слайд 1Презентация по теме:
«Разрезы»
Черчение 9 класс
Презентация подготовлена
учителем черчения МБОУ

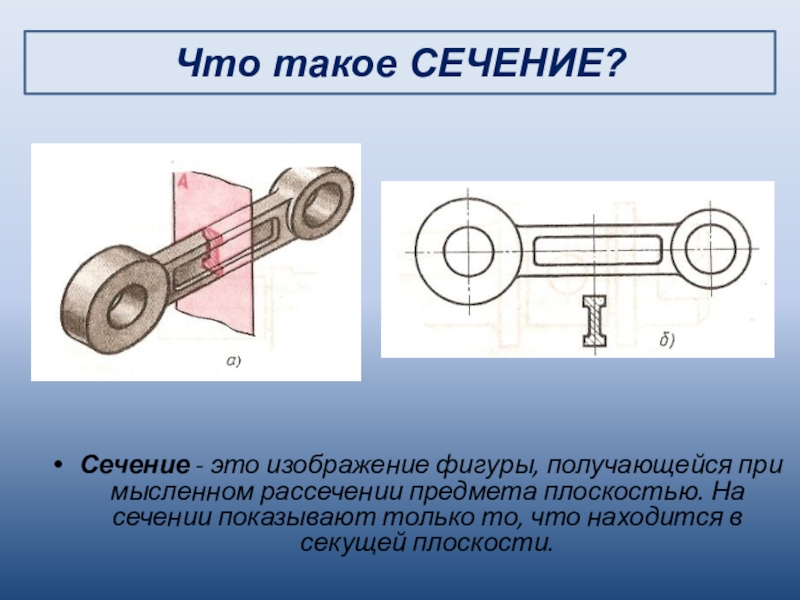

Слайд 2Сечение - это изображение фигуры, получающейся при мысленном рассечении предмета плоскостью.
На сечении показывают только то, что находится в секущей плоскости.
Что такое СЕЧЕНИЕ?

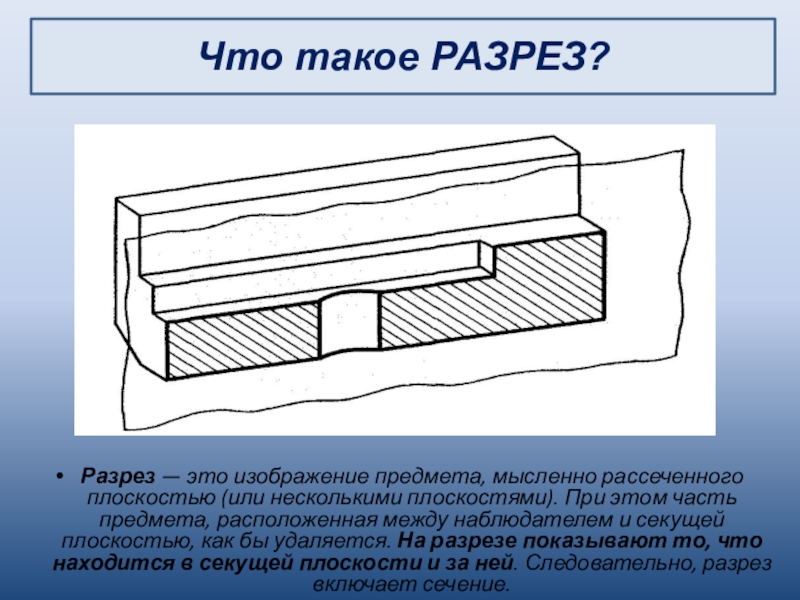

Слайд 3Разрез — это изображение предмета, мысленно рассеченного плоскостью (или несколькими плоскостями).
При этом часть предмета, расположенная между наблюдателем и секущей плоскостью, как бы удаляется. На разрезе показывают то, что находится в секущей плоскости и за ней. Следовательно, разрез включает сечение.
Что такое РАЗРЕЗ?

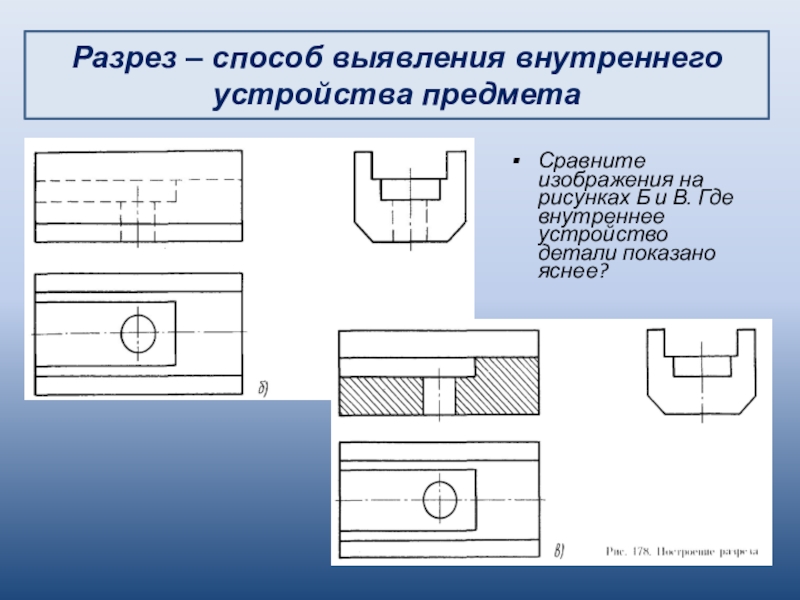

Слайд 4Сравните изображения на рисунках Б и В. Где внутреннее устройство детали
показано яснее?
Разрез – способ выявления внутреннего устройства предмета

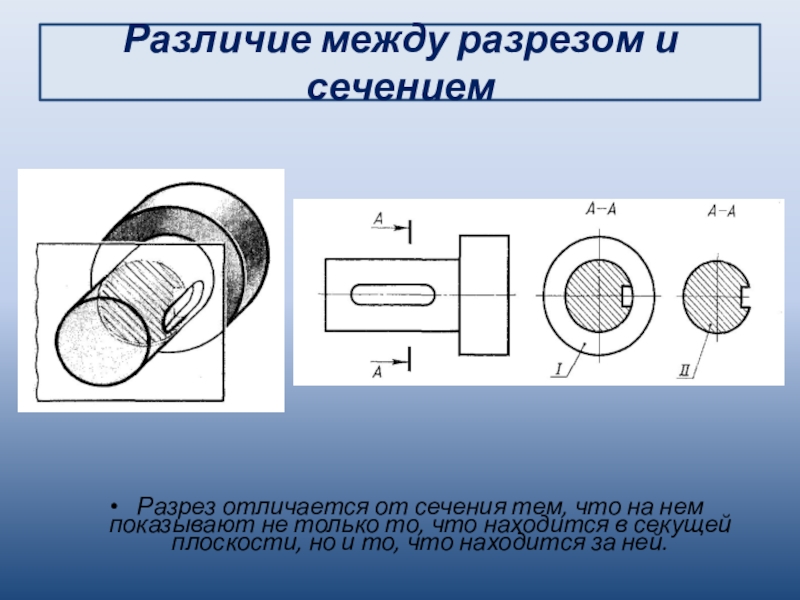

Слайд 5Различие между разрезом и сечением
Разрез отличается от сечения тем, что на
нем показывают не только то, что находится в секущей плоскости, но и то, что находится за ней.

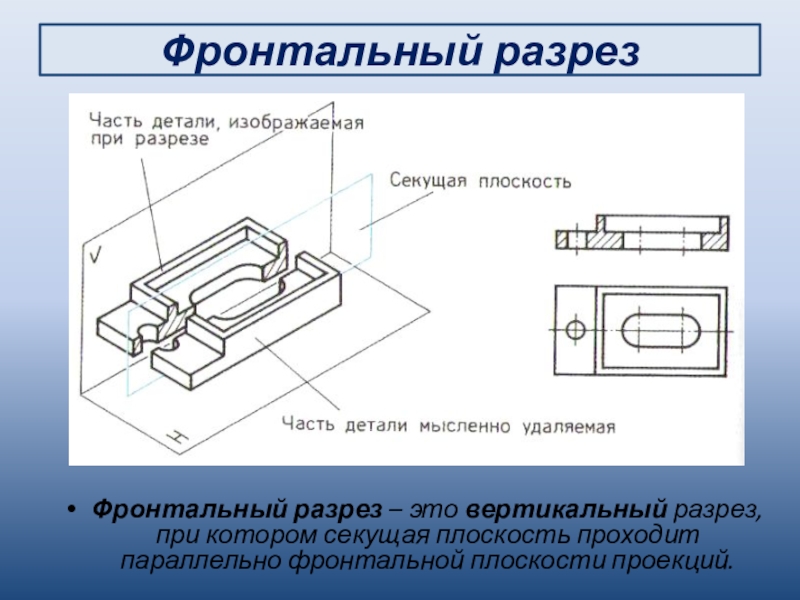

Слайд 6Фронтальный разрез
Фронтальный разрез – это вертикальный разрез, при котором секущая плоскость
проходит параллельно фронтальной плоскости проекций.

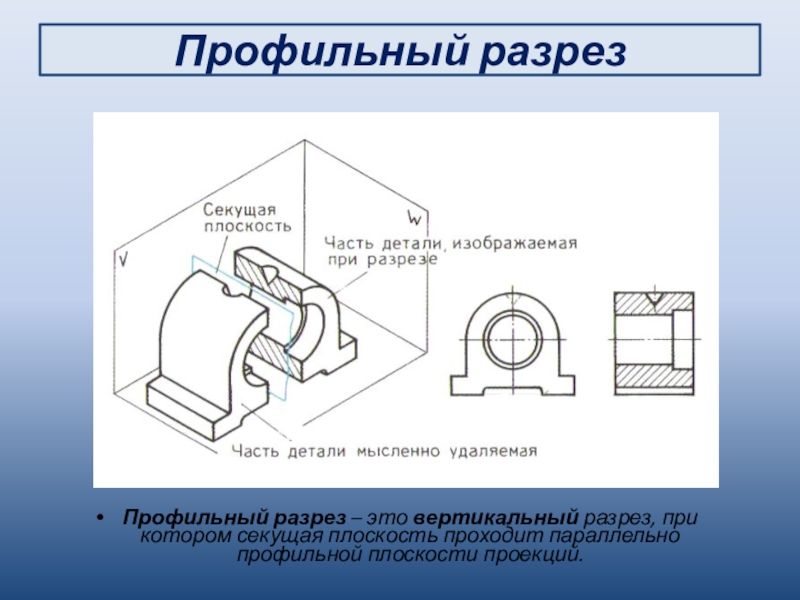

Слайд 7Профильный разрез
Профильный разрез – это вертикальный разрез, при котором секущая плоскость
проходит параллельно профильной плоскости проекций.
Слайд 8Горизонтальный разрез
Горизонтальный разрез – это разрез, при котором секущая плоскость проходит
параллельно горизонтальной плоскости проекций.

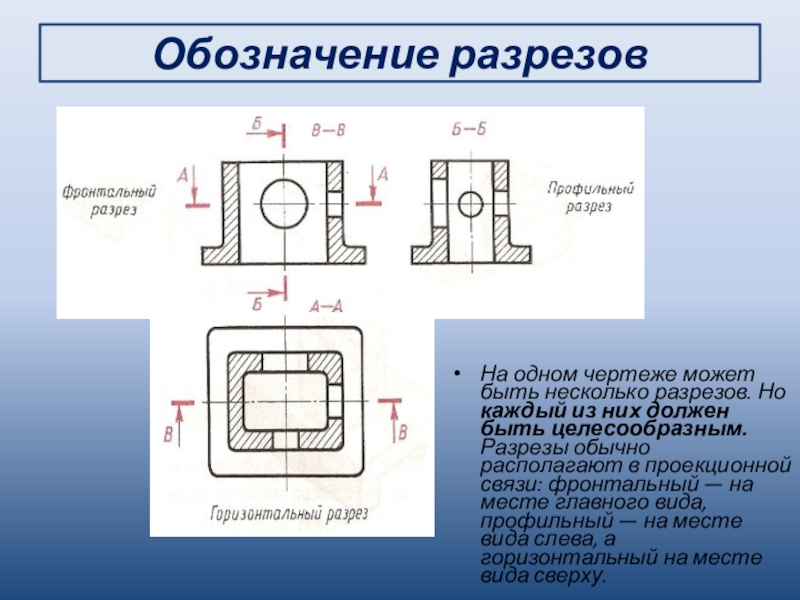

Слайд 9Обозначение разрезов
На одном чертеже может быть несколько разрезов. Но каждый из
них должен быть целесообразным. Разрезы обычно располагают в проекционной связи: фронтальный — на месте главного вида, профильный — на месте вида слева, а горизонтальный на месте вида сверху.

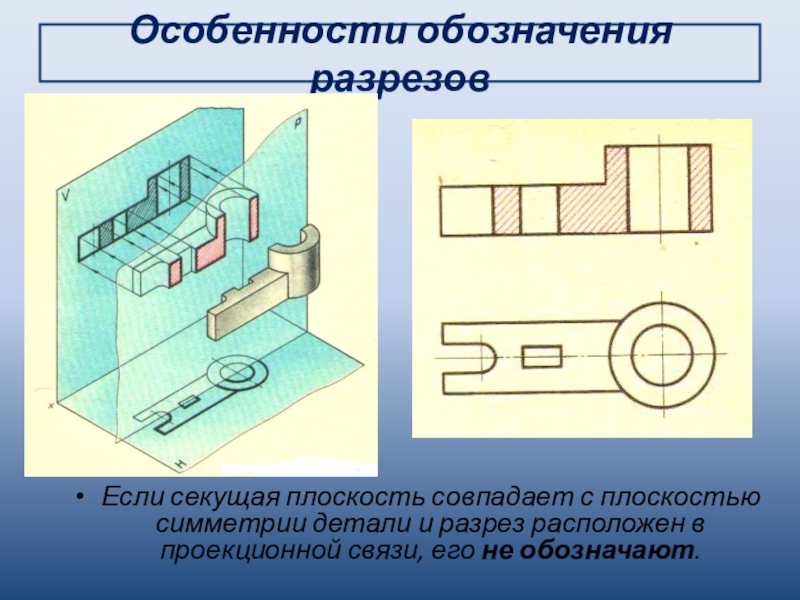

Слайд 10Особенности обозначения разрезов
Если секущая плоскость совпадает с плоскостью симметрии детали и
разрез расположен в проекционной связи, его не обозначают.
Слайд 11Особенности выполнения разрезов
Линия, находящаяся на передней, неизображаемой части предмета, не показывается.

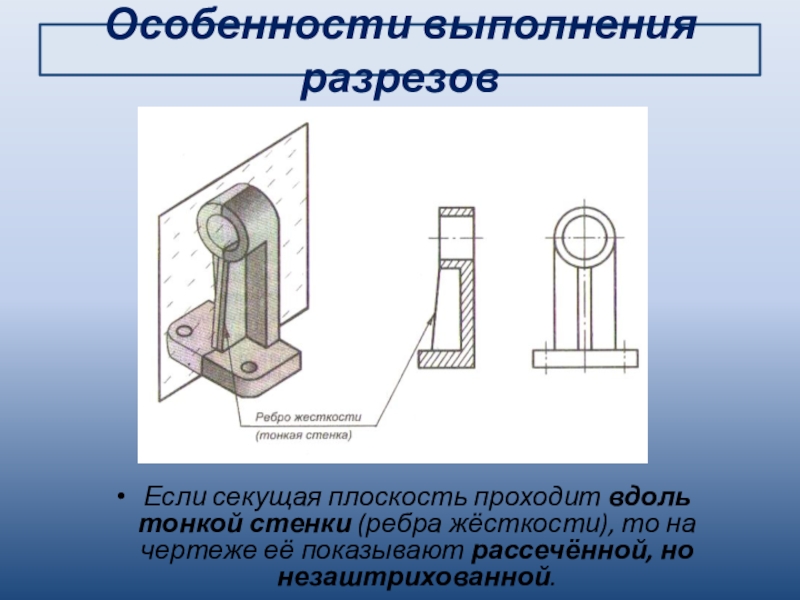

Слайд 12Особенности выполнения разрезов
Если секущая плоскость проходит вдоль тонкой стенки (ребра жёсткости),
то на чертеже её показывают рассечённой, но незаштрихованной.

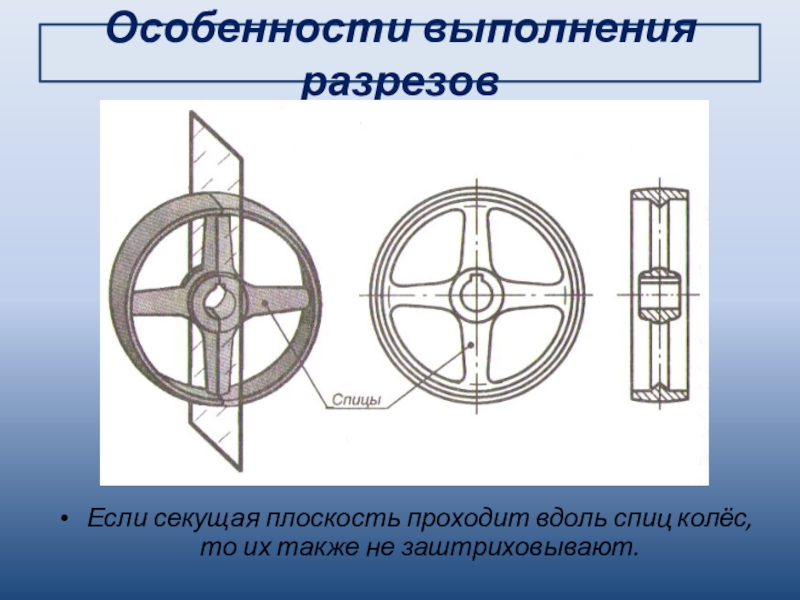

Слайд 13Особенности выполнения разрезов
Если секущая плоскость проходит вдоль спиц колёс, то их
также не заштриховывают.

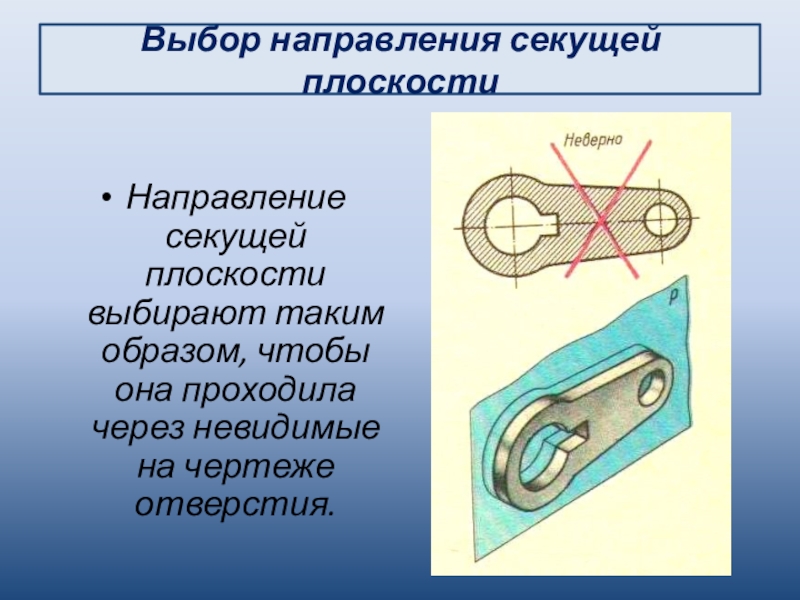

Слайд 14Выбор направления секущей плоскости
Направление секущей плоскости выбирают таким образом, чтобы она
проходила через невидимые на чертеже отверстия.
Слайд 15Местный разрез
Чтобы показать в сплошной детали небольшое углубление или отверстие, применяют
местный разрез. Он служит для выявления устройства предмета лишь в отдельном, узко ограниченном месте. Его выделяют на виде сплошной тонкой волнистой линией, проводимой от руки.
Слайд 16Проверь себя:
Что мы называем сечением?
Что мы называем разрезом?
Чем сечение отличается от
разреза?
Как обозначается сечение на чертеже?
Как показывается на сечениях контур поверхностей вращения, ограничивающих отверстия или углубления?
Какие разрезы вам известны?
Как правильно выбрать направление секущей плоскости?
Как обозначаются разрезы на чертежах?
Какие особенности выполнения разрезов вы знаете?
Что такое «местный разрез»? Где его применяют?
