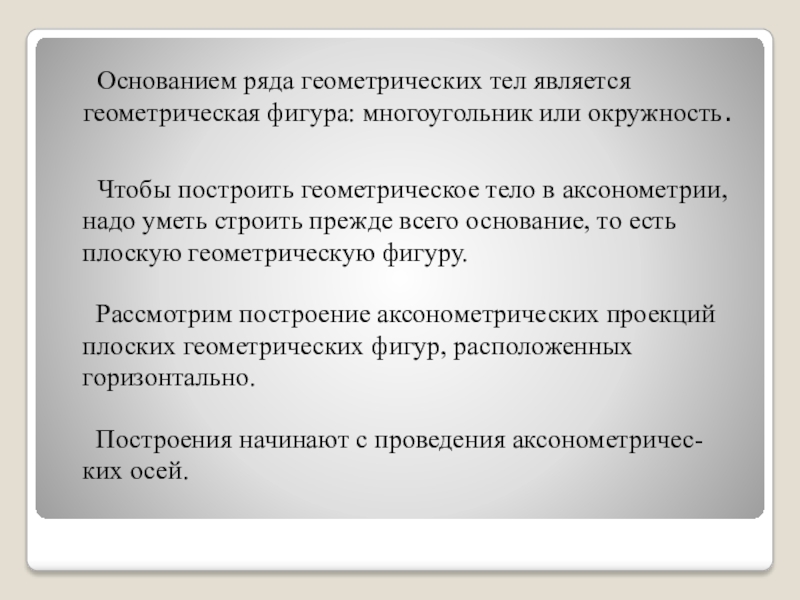

Чтобы построить геометрическое тело в аксонометрии, надо уметь строить прежде всего основание, то есть плоскую геометрическую фигуру.
Рассмотрим построение аксонометрических проекций плоских геометрических фигур, расположенных горизонтально.
Построения начинают с проведения аксонометричес-ких осей.
Вдоль оси y – отрезок а/2 для фронтальной диметрической проекции и отрезок а для изометрической проекции.
а
а
а/2
а
x
y
z
z
y
x
o
o
Наносим размерные линии

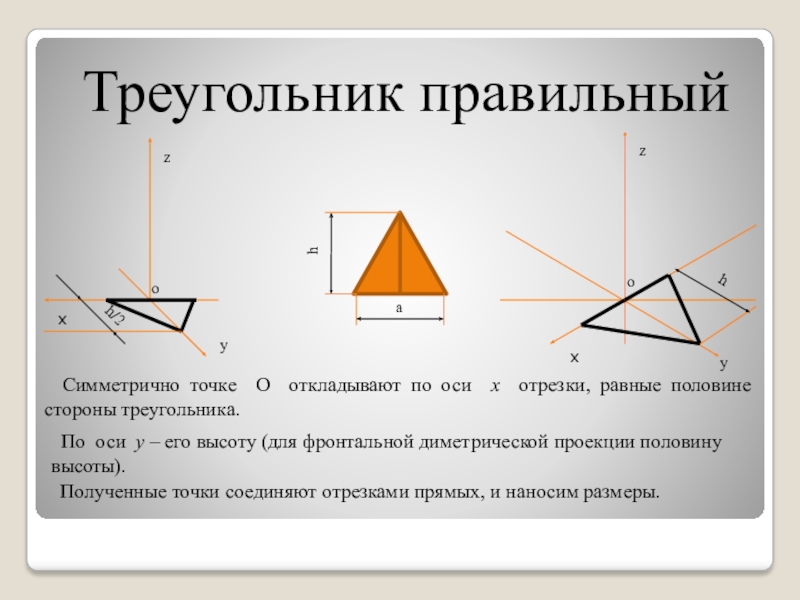

По оси y – его высоту (для фронтальной диметрической проекции половину высоты).
Полученные точки соединяют отрезками прямых, и наносим размеры.
x
z
z
y
x
y
o
o
а
h/2
h
h
По оси y симметрично точке О откладывают отрезки, равные половине расстояния S между противоположными сторонами (для фронтальной диметрической проекции половине этого расстояния).
От точек, полученных на оси y , проводят вправо и влево параллельно оси x отрезки, равные половине стороны шестиугольника.
Полученные точки соединяют отрезками прямых. Наносим размеры.
z
y
x
z
x
y
o
o
a
a
a
S
S/2
