Презентация, доклад по черчению Деление окружности на равные части

г. Братска
Морозовой Н. А.

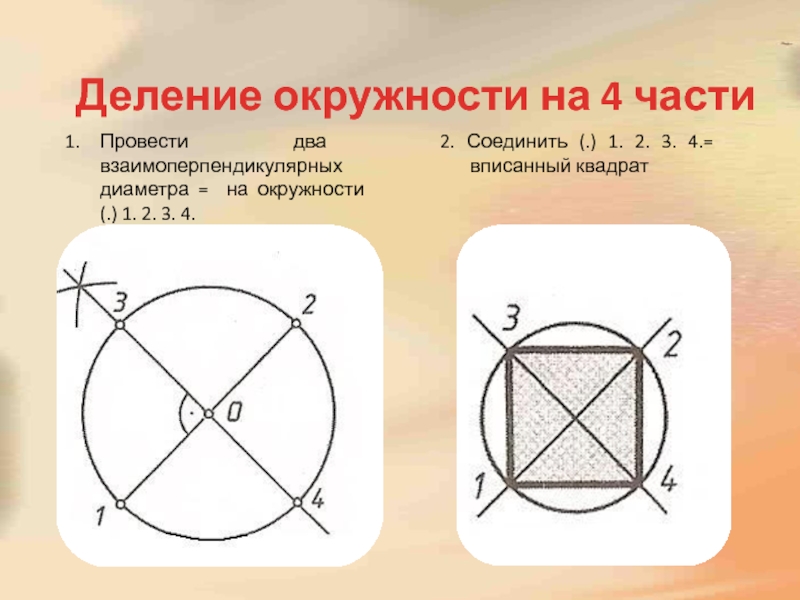

(.) 1. 2. 3. 4.

2. Соединить (.) 1. 2. 3. 4.= вписанный квадрат

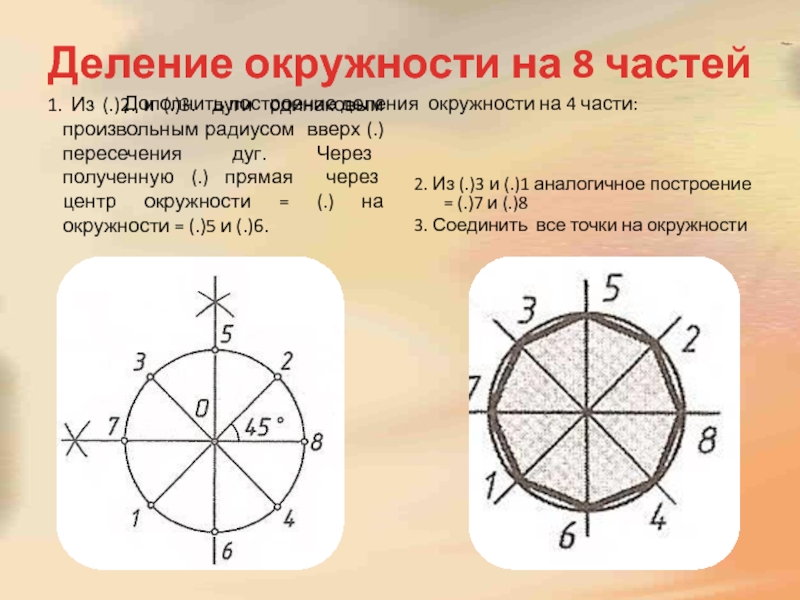

произвольным радиусом вверх (.) пересечения дуг. Через полученную (.) прямая через центр окружности = (.) на окружности = (.)5 и (.)6.

2. Из (.)3 и (.)1 аналогичное построение = (.)7 и (.)8
3. Соединить все точки на окружности

Дополнить построение деления окружности на 4 части:

(.) А и (.) 1
Из (.)А проводим R окружности дугу, на пересечении с окружностью = (.)2 и (.)3

3. Соединяем (.) 1, (.) 2, (.) 3=вписаный треугольник

дугу, на пересечении с окружностью = (.)4 и (.)5

2. Соединяем полученные (.) на окружности = вписанный шестиугольник

Дополняем построение деления окружности на 3 части:

(.)О
R = ОА /2= (.)К
Из (.)К R=К 1 дуга вниз = (.)М
Из (.)1 R=1 М дуга вверх до пересечения с окружностью = (.)2

Из (.)3 засечка= (.)4. Из (.)4 засечка = (.)5

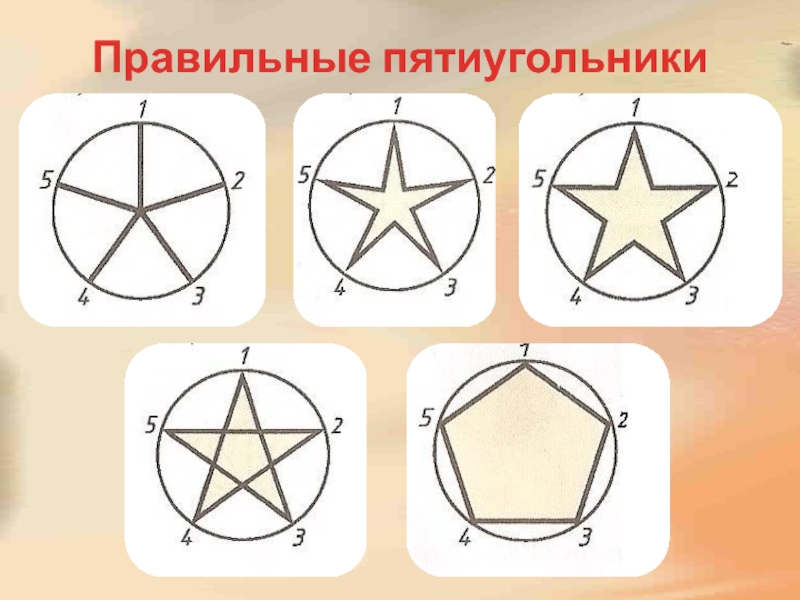

Последовательно соединить точки=вписанный 5-ти угольник

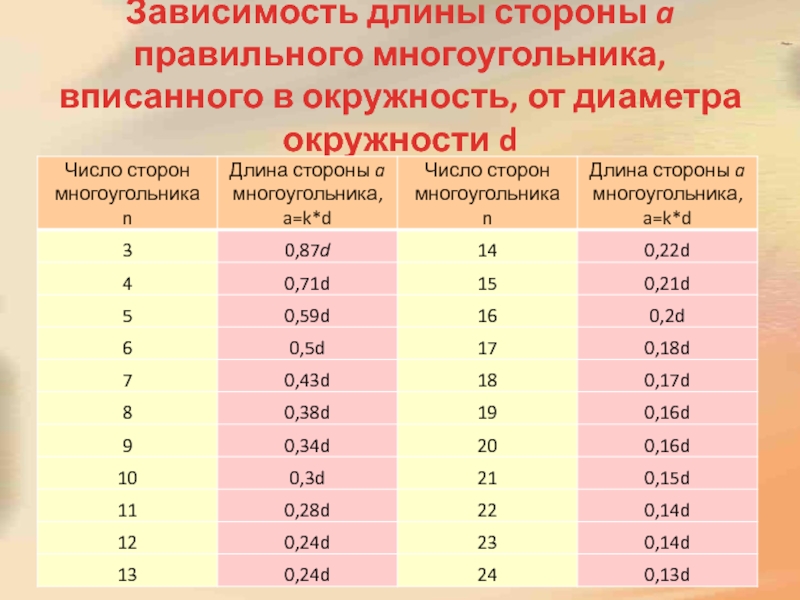

окружности d
