Презентация, доклад по черчению Анализ геометрической формы предмета
Содержание
- 1. Презентация по черчению Анализ геометрической формы предмета
- 2. Разгадайте ребусы,,,,,,,,,ЛДР?,
- 3. Л=КБ,,,ПР
- 4. Тела вращенияМногогранникиГеометрические тела

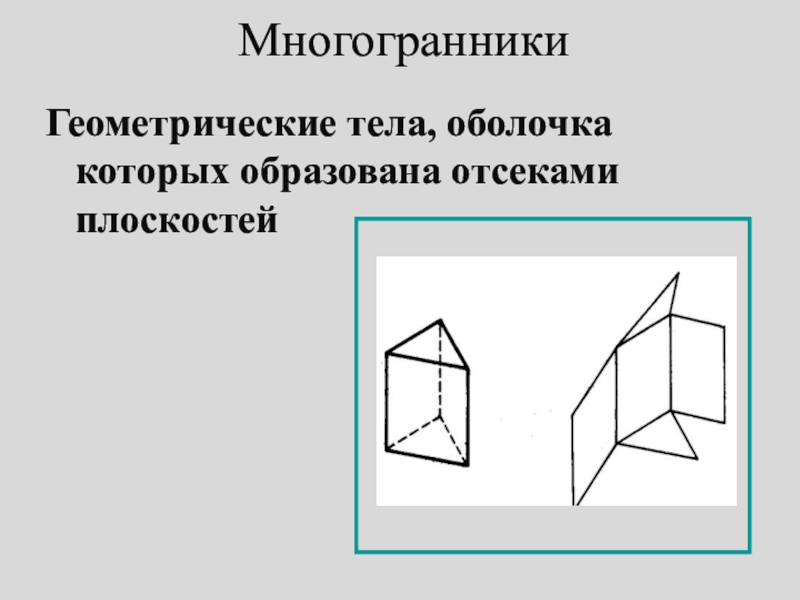

- 5. МногогранникиГеометрические тела, оболочка которых образована отсеками плоскостей
- 6. Пирамида- многогранник, у которого основание- многоугольник, боковые
- 7. Призма- геометрическое тело, у которого основания- равные и параллельные многоугольники, а боковые грани- четырехугольники.
- 8. Вид призмы зависит от многоугольника, который
- 9. Призма, у которой все стороны являются прямоугольниками, называется ПРЯМОУГОЛЬНЫЙ ПАРАЛЛЕЛЕПИПЕД
- 10. Геометрические тела, форма которых образована в результате вращения плоской фигуры вокруг своей стороны или диаметра.Тела вращения
- 11. Шар- геометрическое тело, образованное вращением полукруга вокруг
- 12. Тор «Кольцо»- геометрическое тело, образованное вращением круга

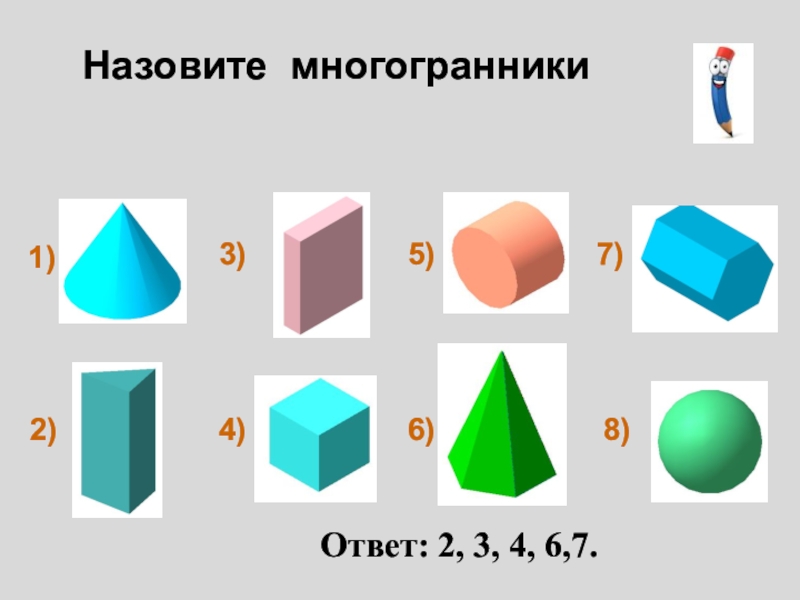

- 13. Назовите многогранникиОтвет: 2, 3, 4, 6,7.
- 14. 1) Куб;2) Шар;3)Тор;4) Пирамида;5) Цилиндр;6) Параллелепипед;7) Конус;8) Призма. К телам вращения относятся?Ответ: 2,3,5,7.
- 15. физкультминутка:гимнастика для глаз
- 16. Слайд 16

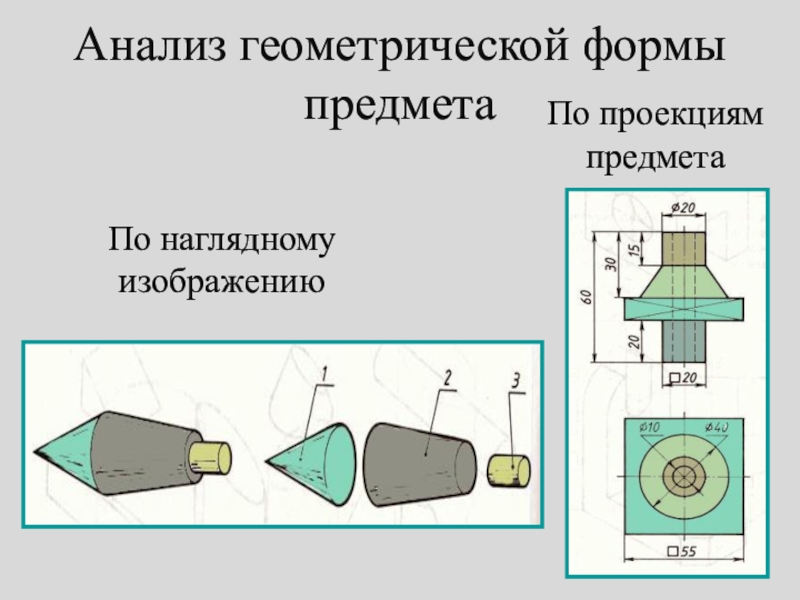

- 17. По наглядному изображениюПо проекциям предметаАнализ геометрической формы предмета

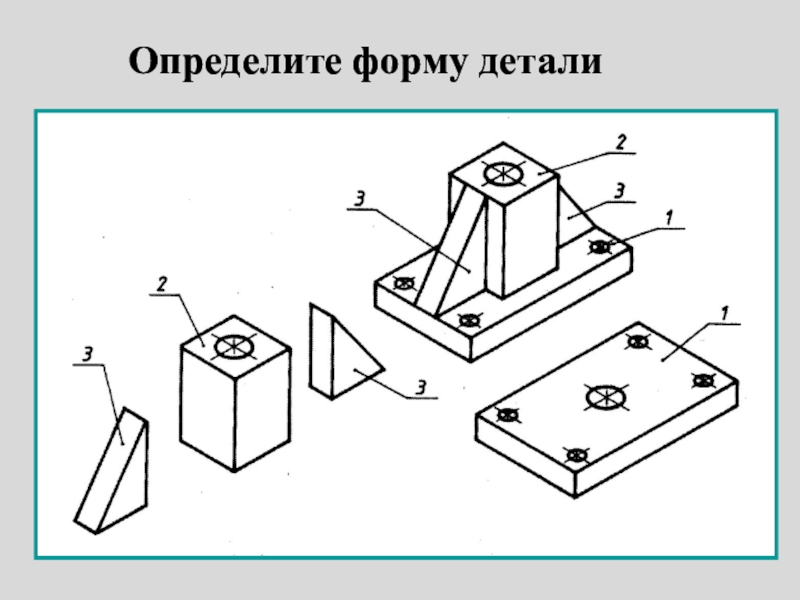

- 18. Определите форму детали
- 19. Анализ геометрической формы предмета

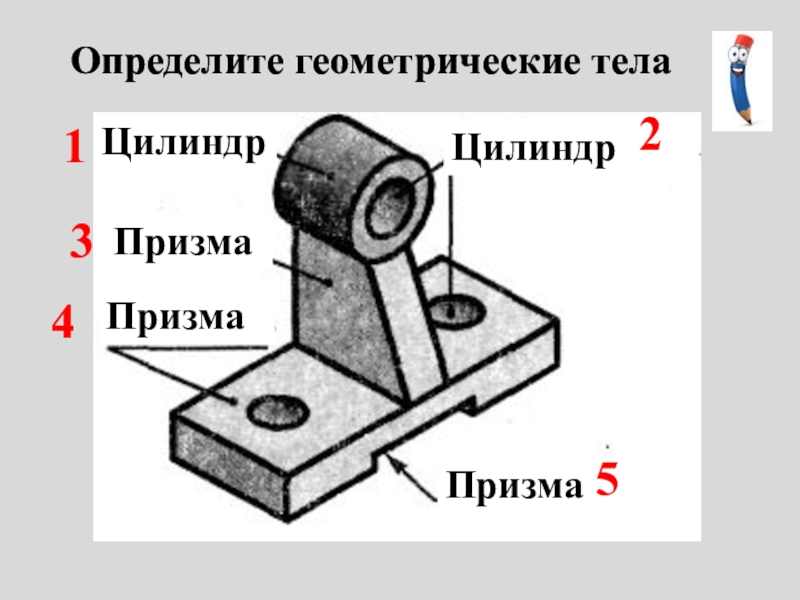

- 20. Определите геометрические телаЦилиндрЦилиндр Призма Призма Призма12345

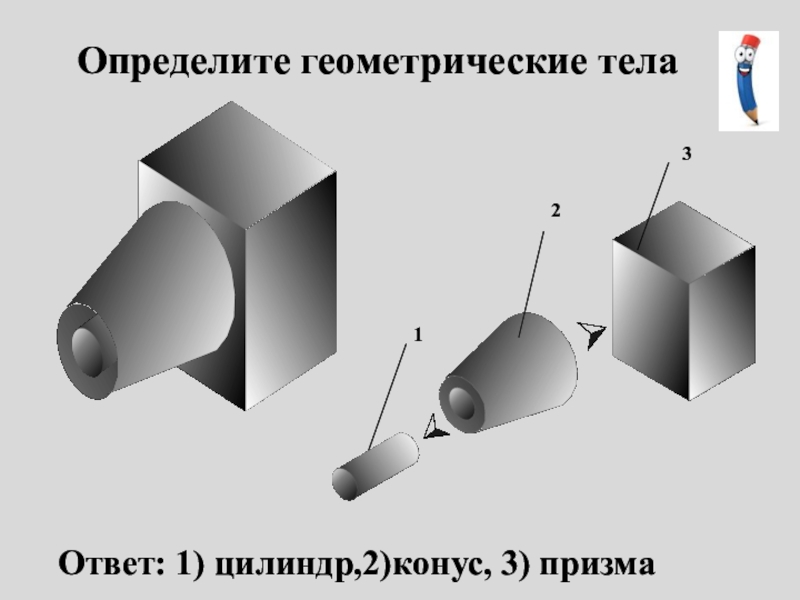

- 21. Определите геометрические тела123Ответ: 1) цилиндр,2)конус, 3) призма
- 22. Правильные ответы2, 3, 4, 6,7 2,3,5,7 1)цилиндр,
- 23. Самостоятельная работаОпределите и запишите в тетради, поверхности
- 24. Используемые материалы 1. Черчение: Учебник для 7-8
Разгадайте ребусы,,,,,,,,,ЛДР?,
Слайд 6Пирамида- многогранник, у которого основание- многоугольник, боковые грани- треугольники, имеющие общую
вершину.
Вид пирамиды зависит от многоугольника, который лежит в основании.
Вид пирамиды зависит от многоугольника, который лежит в основании.

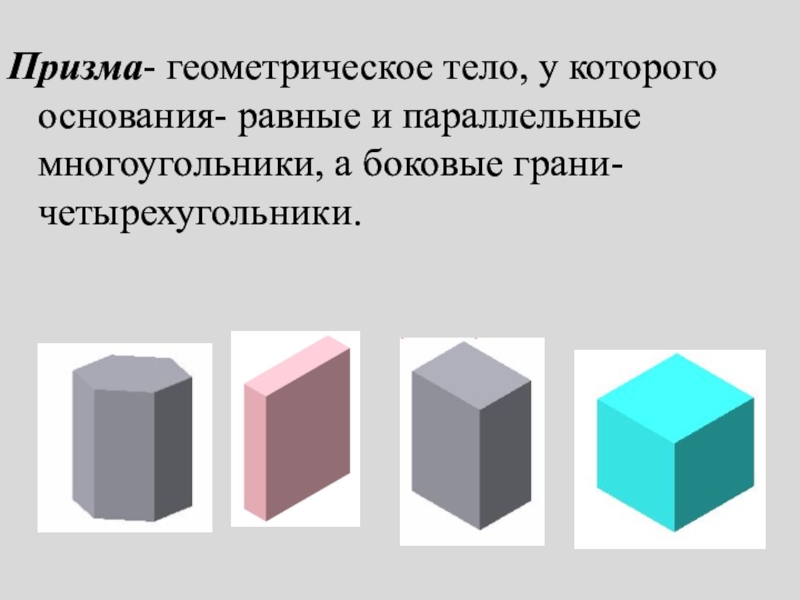

Слайд 7Призма- геометрическое тело, у которого основания- равные и параллельные многоугольники, а
боковые грани- четырехугольники.
Слайд 8 Вид призмы зависит от многоугольника, который лежит в основании.
Призма,
у которой все стороны являются квадратами, называется КУБ.

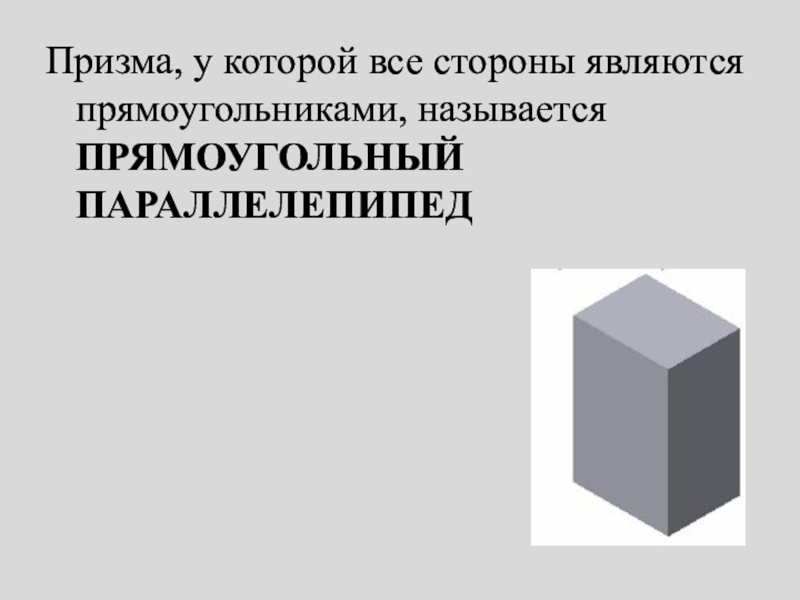

Слайд 9Призма, у которой все стороны являются прямоугольниками, называется ПРЯМОУГОЛЬНЫЙ ПАРАЛЛЕЛЕПИПЕД
Слайд 10Геометрические тела, форма которых образована в результате вращения плоской фигуры вокруг
своей стороны или диаметра.
Тела вращения
Слайд 11Шар- геометрическое тело, образованное вращением полукруга вокруг своей оси, проходящей через
его центр.
Конус- геометрическое тело, образованное вращением прямоугольного треугольника вокруг одного из его катетов.
Цилиндр- геометрическое тело, образованное вращением прямоугольника вокруг одной из его сторон.

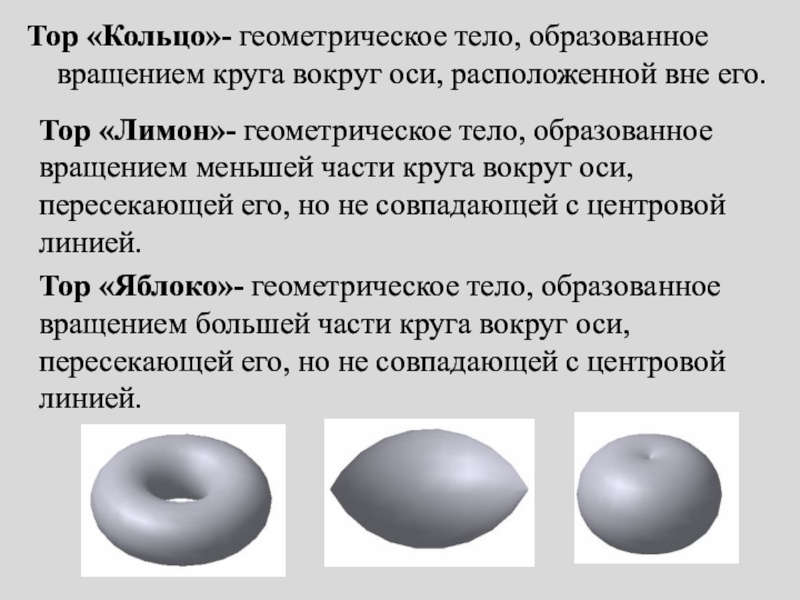

Слайд 12Тор «Кольцо»- геометрическое тело, образованное вращением круга вокруг оси, расположенной вне
его.
Тор «Лимон»- геометрическое тело, образованное вращением меньшей части круга вокруг оси, пересекающей его, но не совпадающей с центровой линией.
Тор «Яблоко»- геометрическое тело, образованное вращением большей части круга вокруг оси, пересекающей его, но не совпадающей с центровой линией.

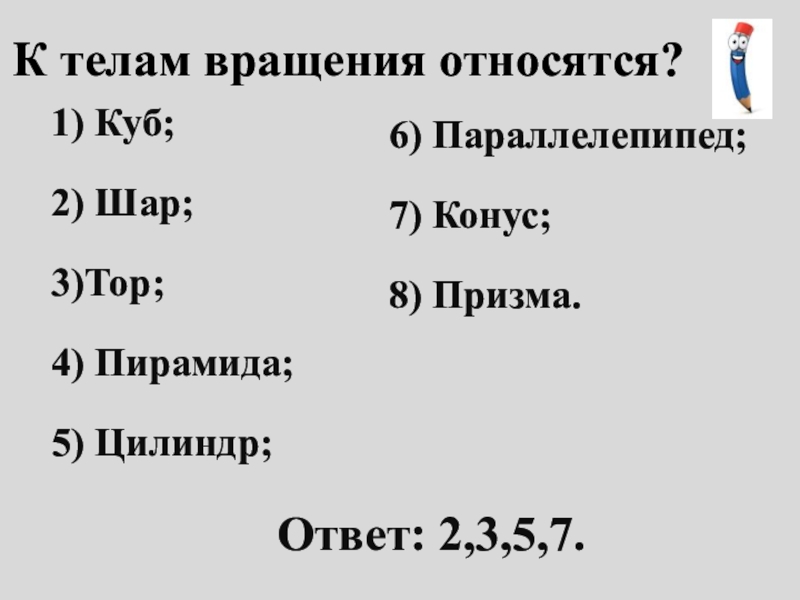

Слайд 141) Куб;
2) Шар;
3)Тор;
4) Пирамида;
5) Цилиндр;
6) Параллелепипед;
7) Конус;
8) Призма.
К телам вращения
относятся?
Ответ: 2,3,5,7.

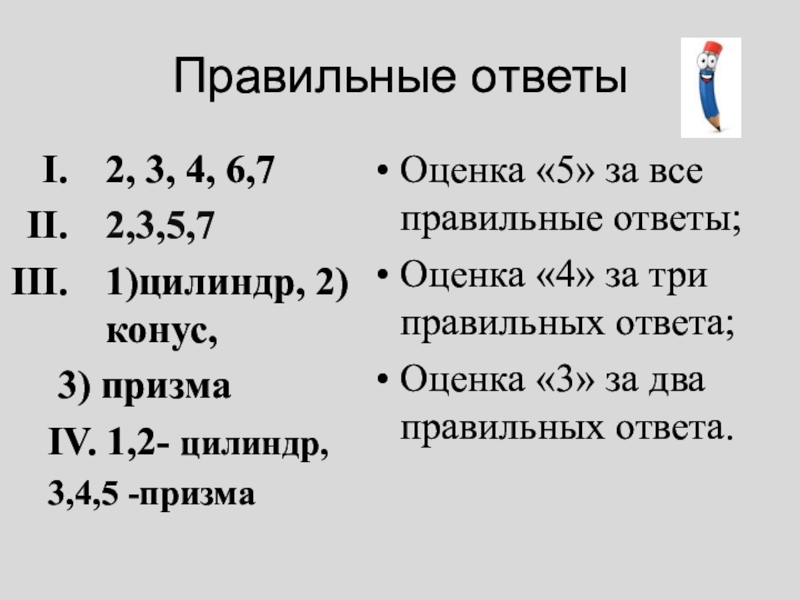

Слайд 22Правильные ответы
2, 3, 4, 6,7
2,3,5,7
1)цилиндр, 2)конус,
3) призма
IV. 1,2- цилиндр,
3,4,5 -призма
Оценка «5» за все правильные ответы;
Оценка «4» за три правильных ответа;
Оценка «3» за два правильных ответа.
Слайд 23Самостоятельная работа
Определите и запишите в тетради,
поверхности каких геометрических тел
образуют
форму предметов,
изображенных на рисунке 75 а-г.
изображенных на рисунке 75 а-г.

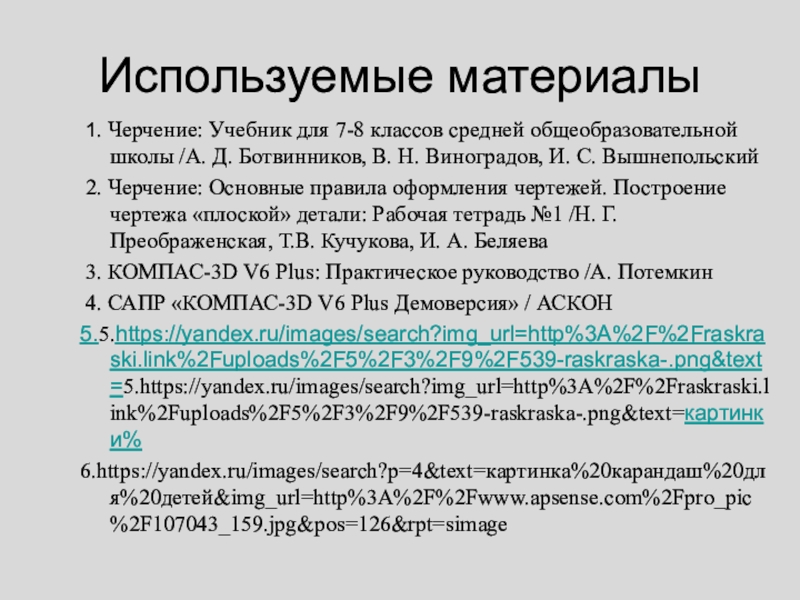

Слайд 24Используемые материалы
1. Черчение: Учебник для 7-8 классов средней общеобразовательной
школы /А. Д. Ботвинников, В. Н. Виноградов, И. С. Вышнепольский
2. Черчение: Основные правила оформления чертежей. Построение чертежа «плоской» детали: Рабочая тетрадь №1 /Н. Г. Преображенская, Т.В. Кучукова, И. А. Беляева
3. КОМПАС-3D V6 Plus: Практическое руководство /А. Потемкин
4. САПР «КОМПАС-3D V6 Plus Демоверсия» / АСКОН
