Презентация, доклад по черчении на тему Геометриялық денелердің жазбалары (9 класс)

мұғалімі

негізінде кәсіпалды құзіреттілігін қалыптастыру.

не?

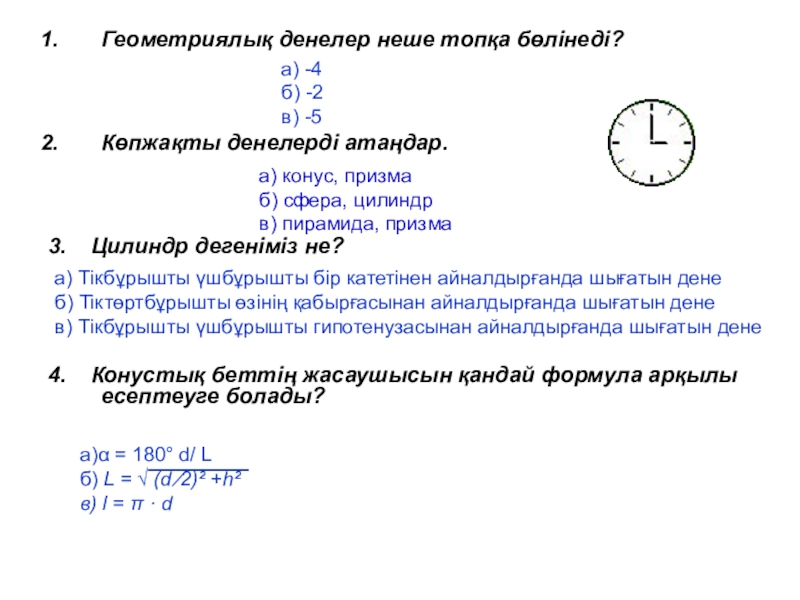

4. Конустық беттің жасаушысын қандай формула арқылы есептеуге болады?

а) -4
б) -2
в) -5

а) конус, призма
б) сфера, цилиндр
в) пирамида, призма

а) Тікбұрышты үшбұрышты бір катетінен айналдырғанда шығатын дене
б) Тіктөртбұрышты өзінің қабырғасынан айналдырғанда шығатын дене
в) Тікбұрышты үшбұрышты гипотенузасынан айналдырғанда шығатын дене

a)α = 180° d/ L
б) L = √ (d ∕2)² +h²

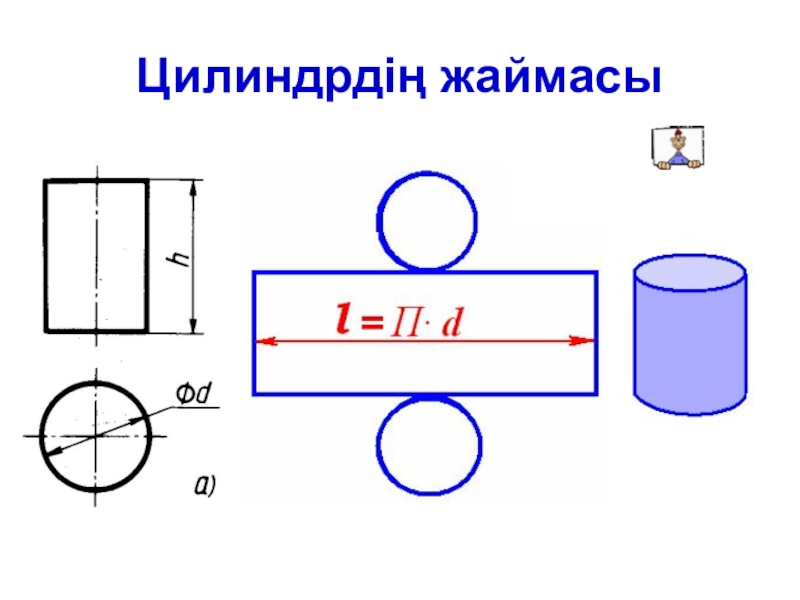

в) l = π · d

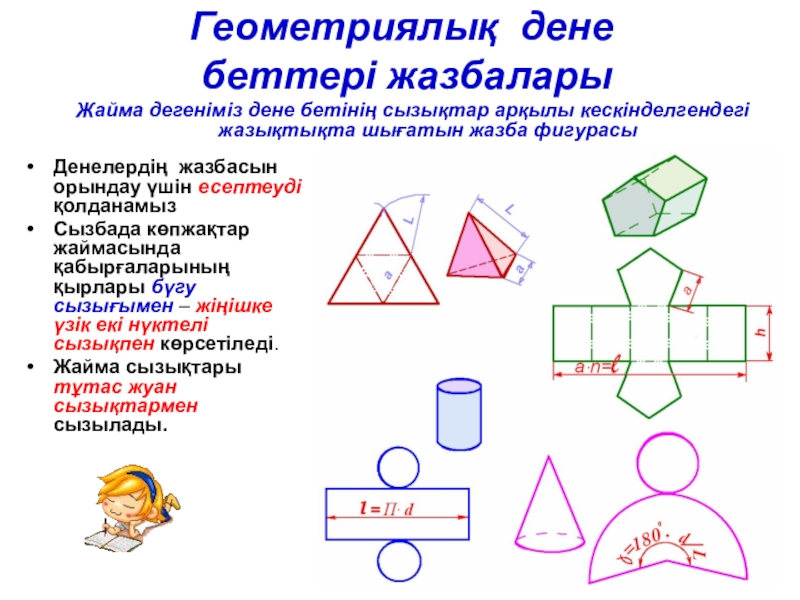

жаймасында қабырғаларының қырлары бүгу сызығымен – жіңішке үзік екі нүктелі сызықпен көрсетіледі.
Жайма сызықтары тұтас жуан сызықтармен сызылады.

Жайма дегеніміз дене бетінің сызықтар арқылы кескінделгендегі жазықтықта шығатын жазба фигурасы

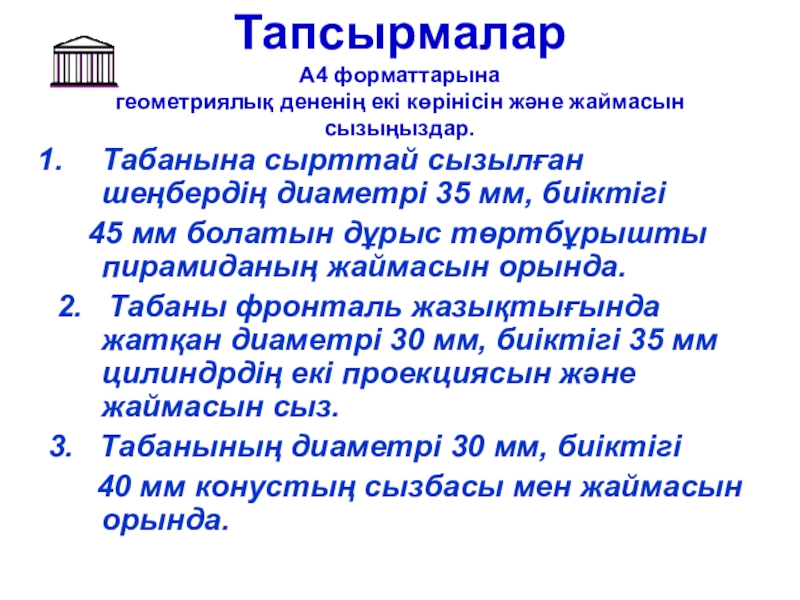

шеңбердің диаметрі 35 мм, биіктігі
45 мм болатын дұрыс төртбұрышты пирамиданың жаймасын орында.
2. Табаны фронталь жазықтығында жатқан диаметрі 30 мм, биіктігі 35 мм цилиндрдің екі проекциясын және жаймасын сыз.
3. Табанының диаметрі 30 мм, биіктігі
40 мм конустың сызбасы мен жаймасын орында.

дұрыс төртбұрышты пирамиданың жаймасын орында.

екі проекциясын және жаймасын сыз.

Конус секторының бұрышын қандай формула арқылы табуға болады?

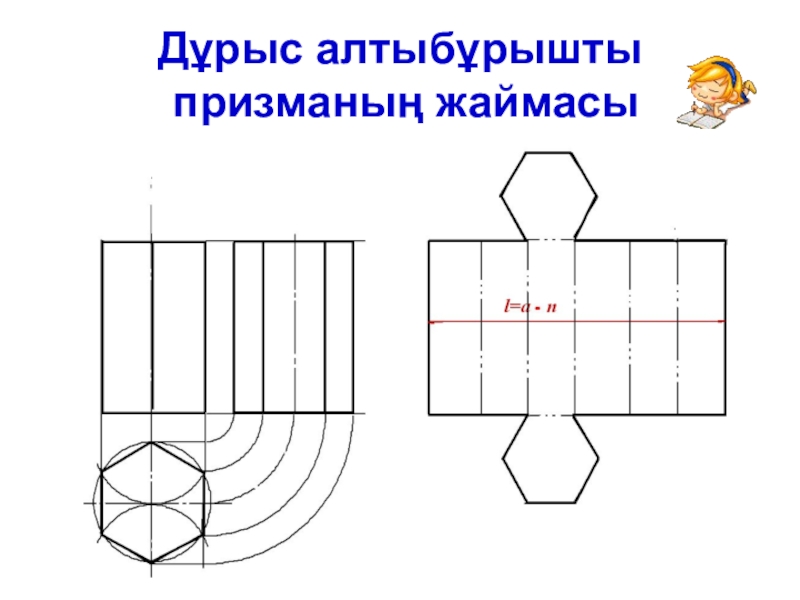

Алтыбұрышты призманың жаймасындағы бүйірінің ұзындығы неге тең?

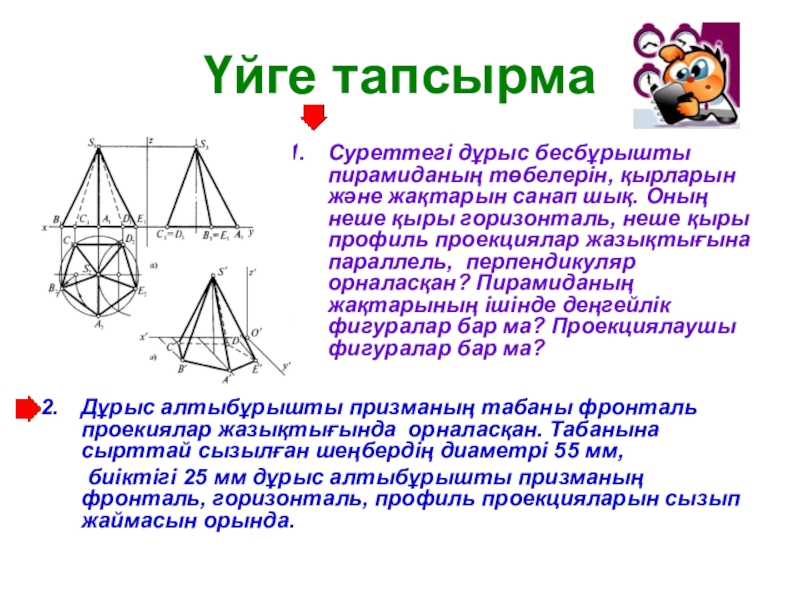

сызылған шеңбердің диаметрі 55 мм,
биіктігі 25 мм дұрыс алтыбұрышты призманың фронталь, горизонталь, профиль проекцияларын сызып жаймасын орында.

Суреттегі дұрыс бесбұрышты пирамиданың төбелерін, қырларын және жақтарын санап шық. Оның неше қыры горизонталь, неше қыры профиль проекциялар жазықтығына параллель, перпендикуляр орналасқан? Пирамиданың жақтарының ішінде деңгейлік фигуралар бар ма? Проекциялаушы фигуралар бар ма?
