Презентация, доклад Механические передачи. 6 класс
Содержание
- 1. Презентация Механические передачи. 6 класс
- 2. Ты продолжишь знакомство с механизмами передачи и
- 3. Вспомни! В 5 классе мы проходили, что: Машина
- 4. Информационные машины -Преобразуют информацию.Технологические машины - Изменяют
- 5. Ты знаешь, что:Все машины состоят из
- 6. Все машины состоят из деталей, которые объединены
- 7. Шпоночное соединенияШпоночное соединение — детали соединяются посредством

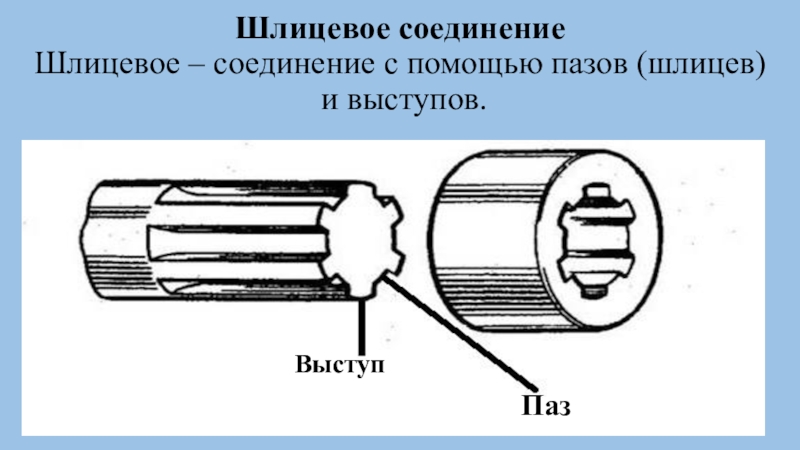

- 8. Шлицевое соединение Шлицевое – соединение с помощью пазов (шлицев) и выступов. ПазВыступ
- 9. В 5 классе ты уже знакомился с механическими передачами. Повтори основные моменты.
- 10. Фрикционной передачей называется механизм, служащий для передачи
- 11. Детали фрикционных передач
- 12. Фрикционные передачи находят применение -в кузнечно -
- 13. Передача винт-гайка предназначена для преобразования вращательного

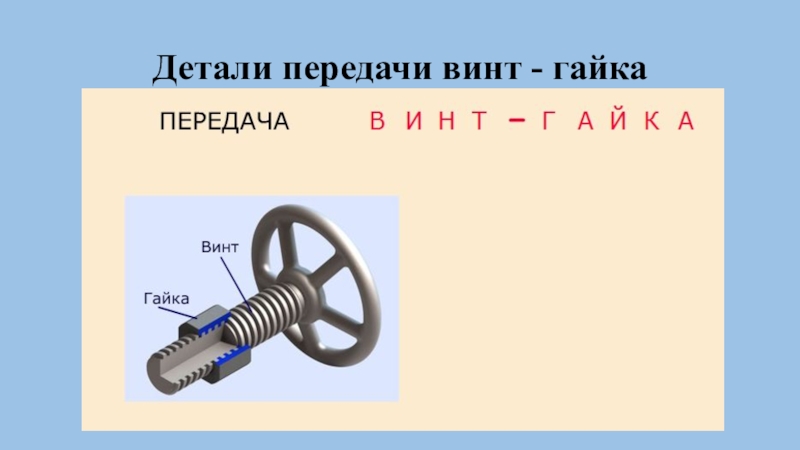

- 14. Детали передачи винт - гайка
- 15. Слайд 15
- 16. Ременная передача служит для передачи вращения на
- 17. Ремень – гибкий элемент ремённой передачи.Шкив -
- 18. Слайд 18

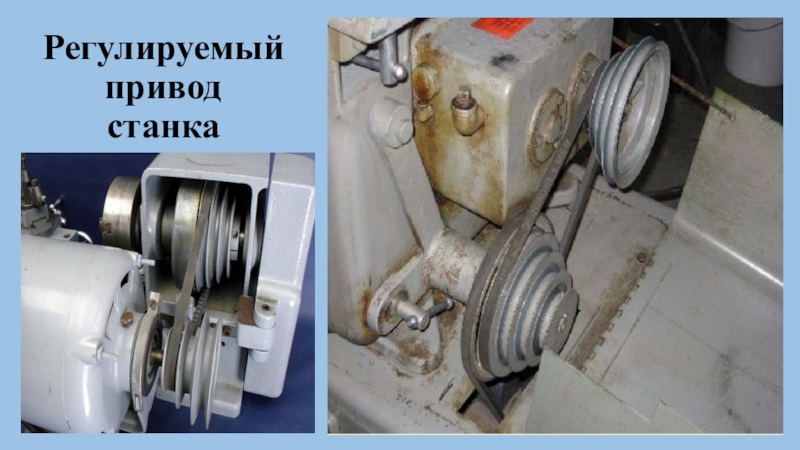

- 19. Регулируемый привод станка

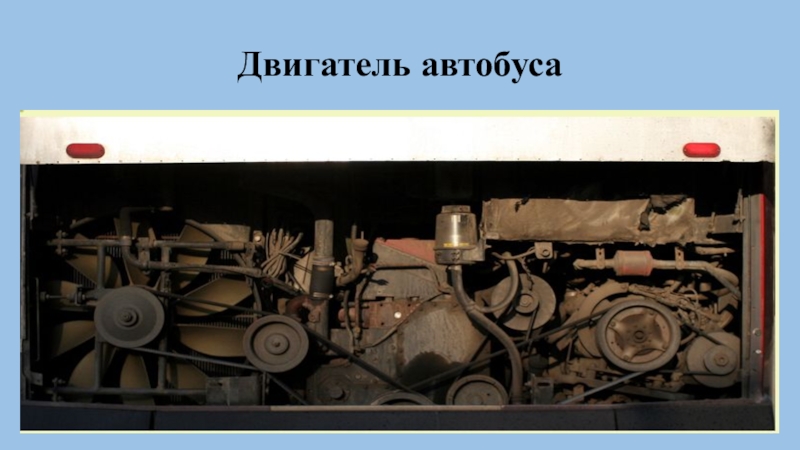

- 20. Двигатель автобуса
- 21. В 5 классе в таблицу Вы внесли
- 22. Знакомься с новыми механическими передачами!
- 23. Зубчатые передачи
- 24. Зубчатые передачи являются наиболее распространёнными типами
- 25. Классификация и назначение зубчатых передач ЦилиндрическиеКоническиеРеечные-передача

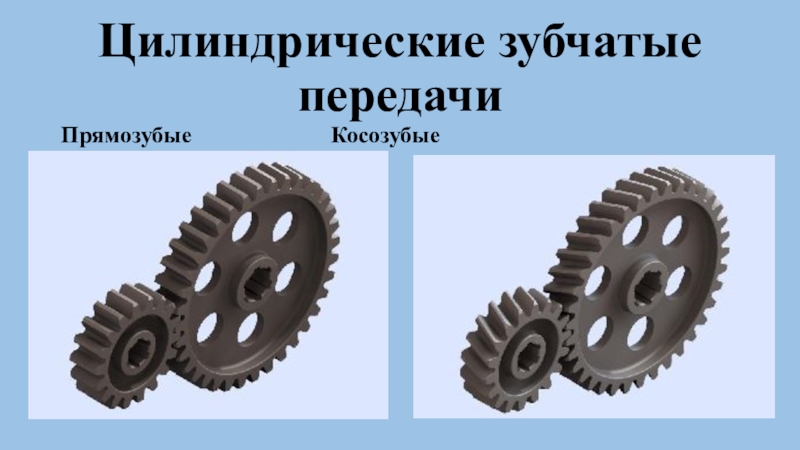

- 26. Цилиндрические зубчатые передачиПрямозубые Косозубые
- 27. Взаимное расположение зубчатых колёсВнешнее зацепление колёса
- 28. Внешнее зацепление Внутреннее зацепление

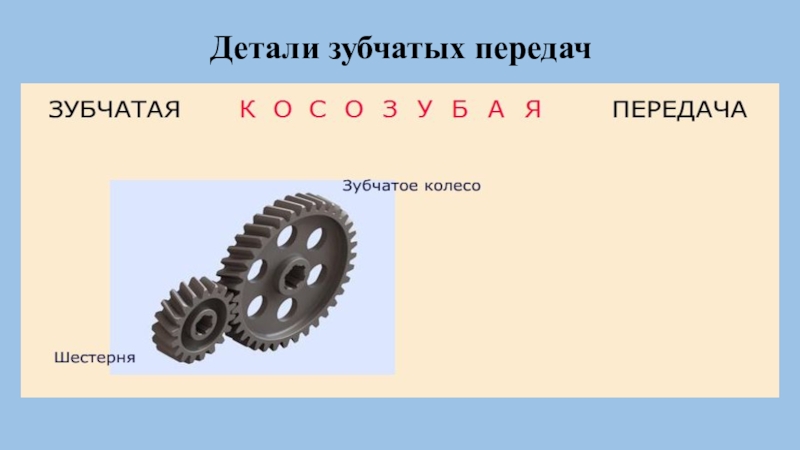

- 29. Детали зубчатых передач
- 30. Детали зубчатых передач
- 31. Зубчатое колесо – деталь зубчатой передачи в

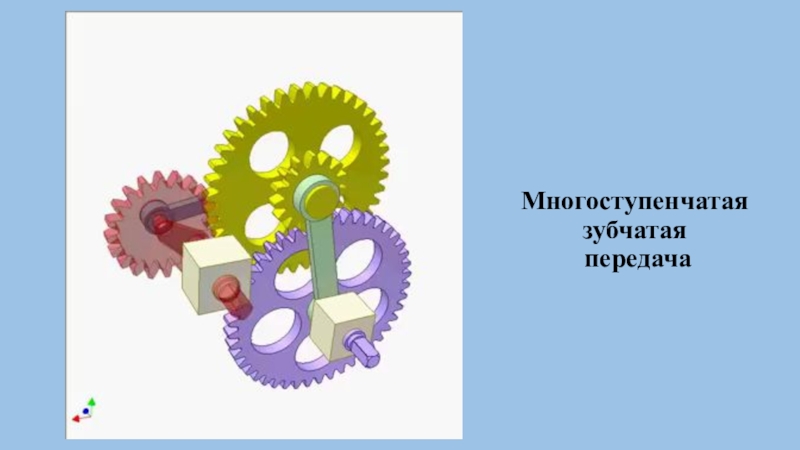

- 32. Многоступенчатая зубчатая передача
- 33. Слайд 33
- 34. Слайд 34
- 35. Слайд 35
- 36. Слайд 36
- 37. Слайд 37
- 38. Слайд 38

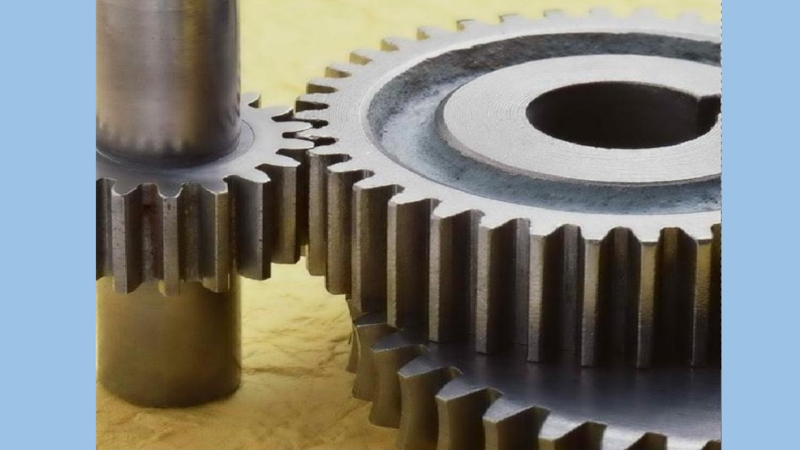

- 39. Цилиндрические зубчатые передачи в коробке передач автомобиля
- 40. Процесс производства шестерни
- 41. Реечная зубчатая передачаРеечная передача основана на зацеплении
- 42. Детали зубчатых передачЗубчатая рейка – планка или
- 43. Слайд 43

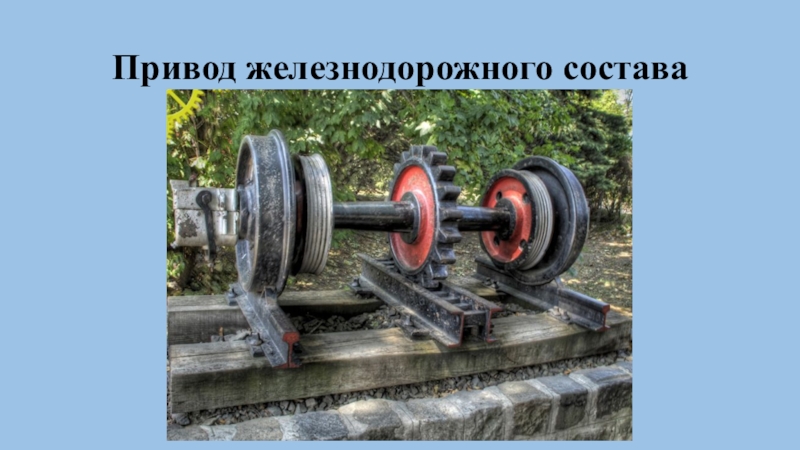

- 44. Привод железнодорожного состава
- 45. Слайд 45

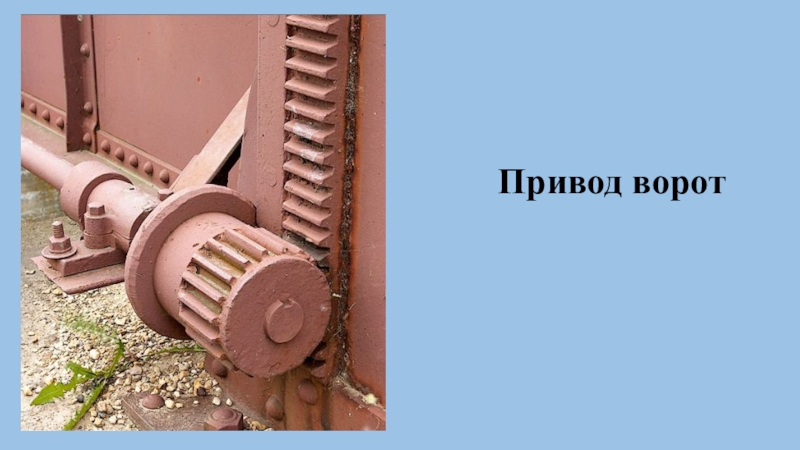

- 46. Привод ворот

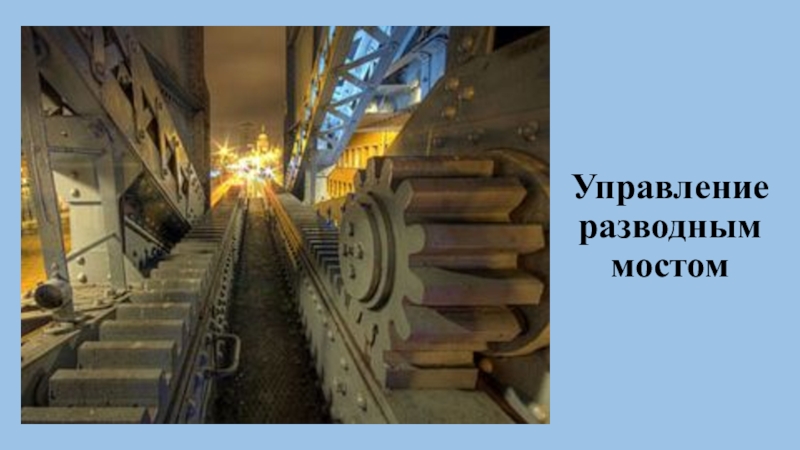

- 47. Управление разводным мостом

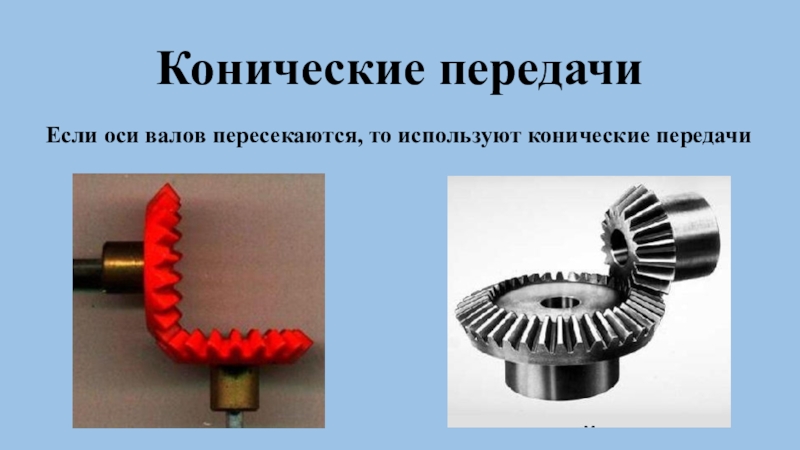

- 48. Конические передачиЕсли оси валов пересекаются, то используют конические передачи

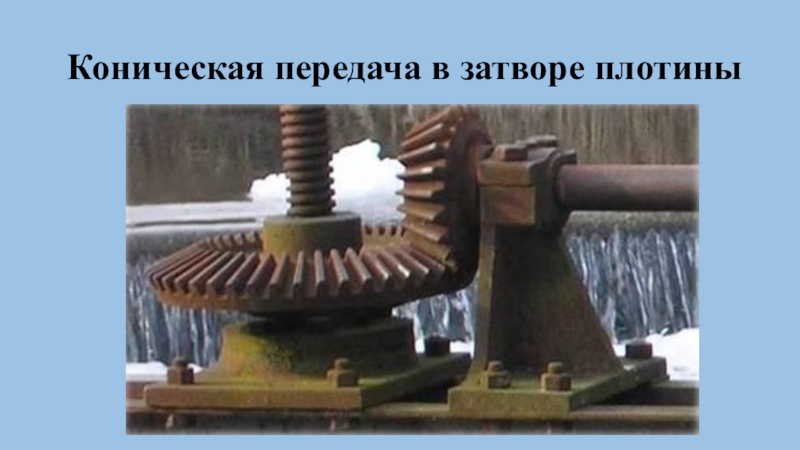

- 49. Коническая передача в затворе плотины

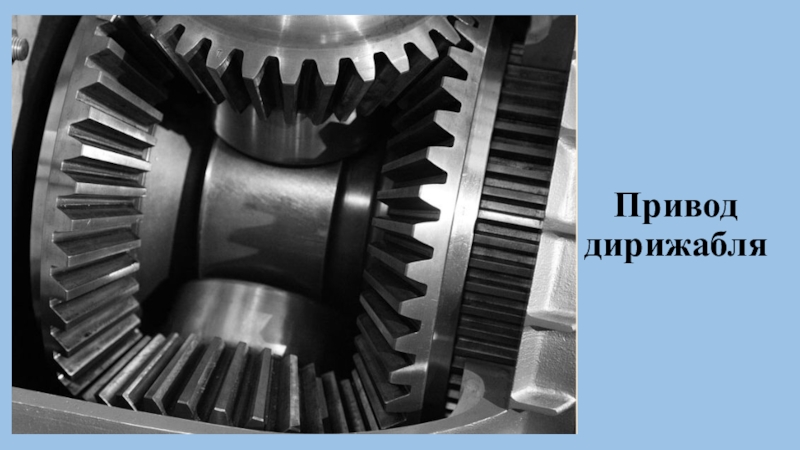

- 50. Привод дирижабля

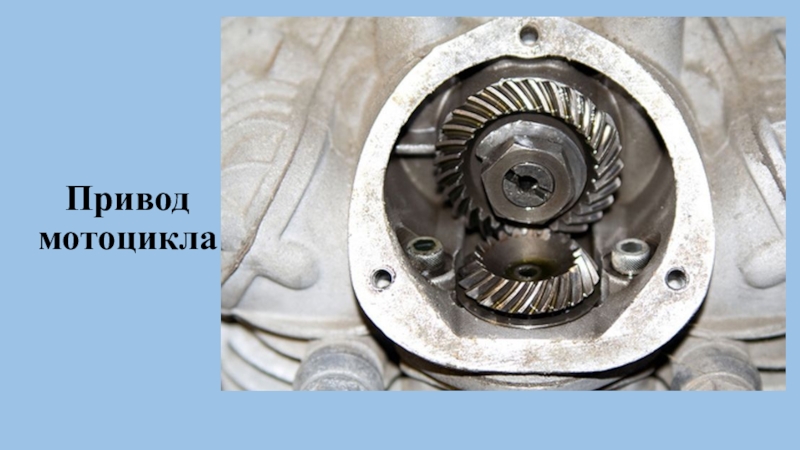

- 51. Привод мотоцикла

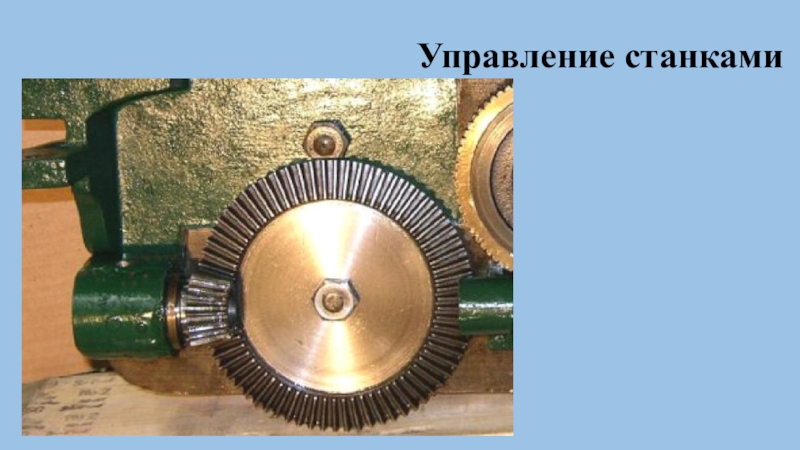

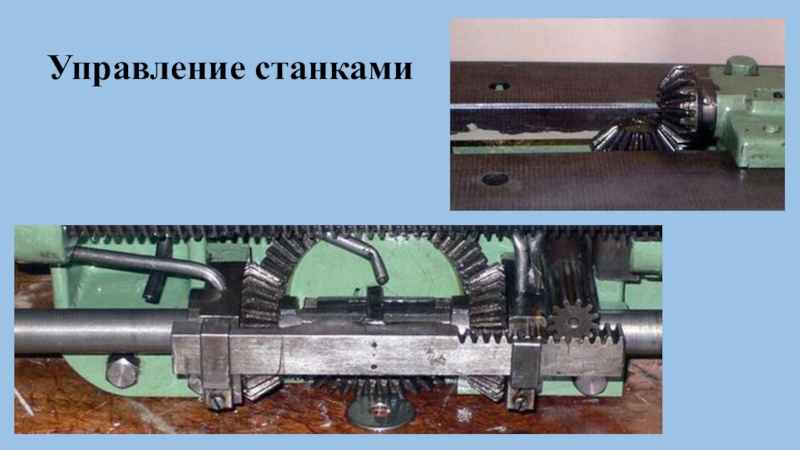

- 52. Управление станками
- 53. Управление станками

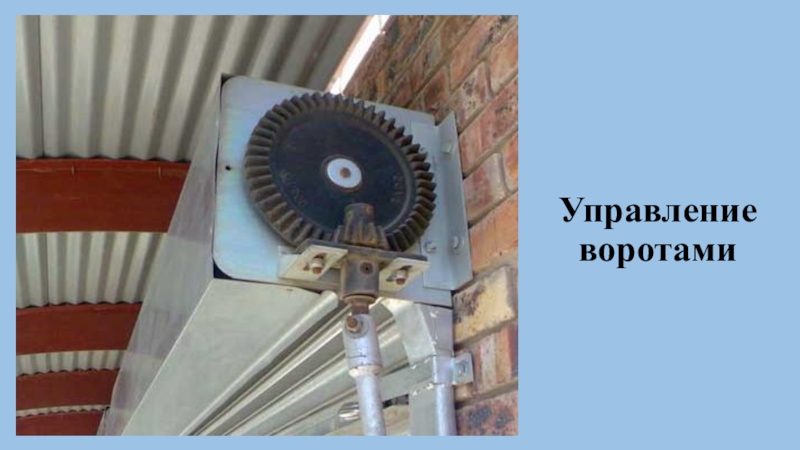

- 54. Управление воротами
- 55. Червячная передача

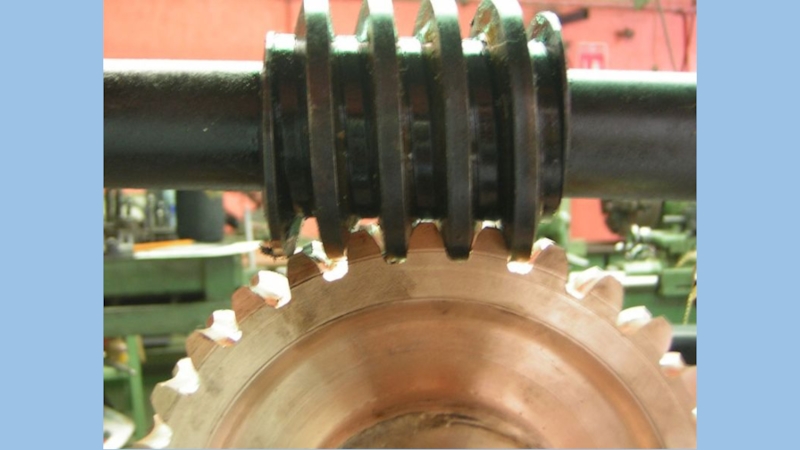

- 56. Червячная передача состоит из двух звеньев:Червяк -

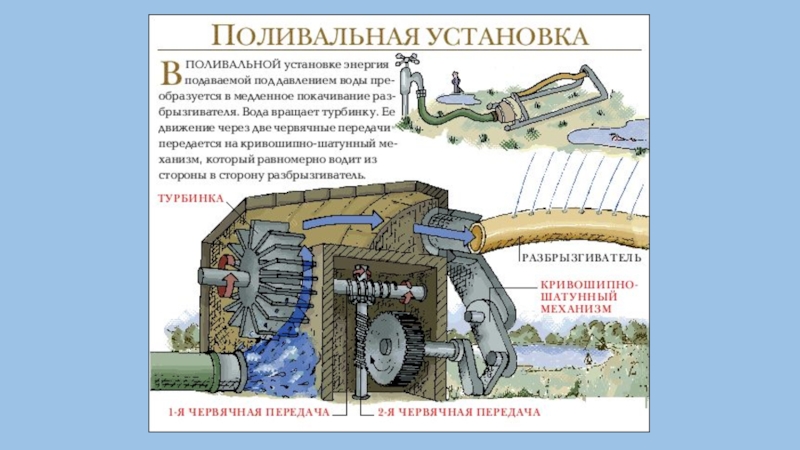

- 57. Слайд 57
- 58. Управление воротами

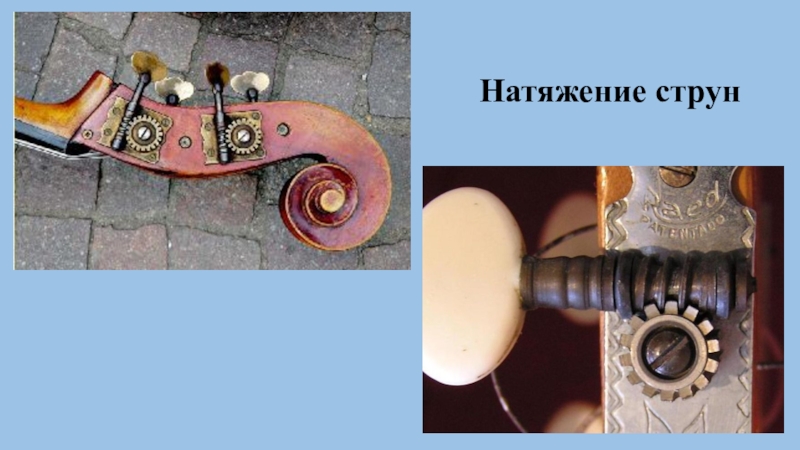

- 59. Натяжение струн
- 60. Управление орудием

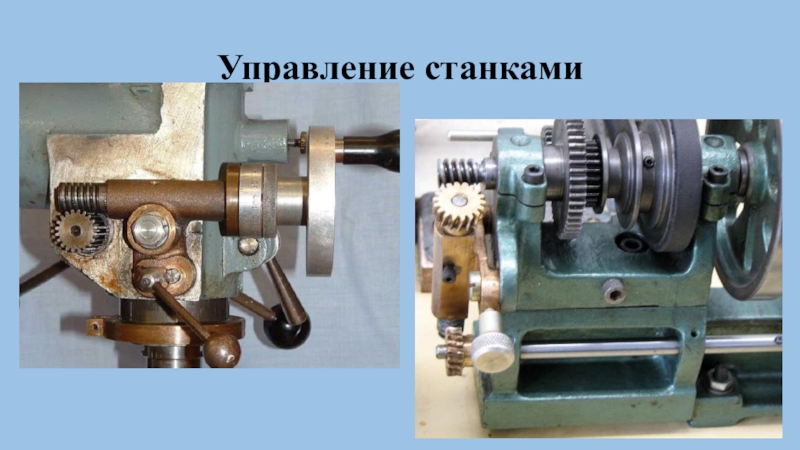

- 61. Управление станками
- 62. Слайд 62

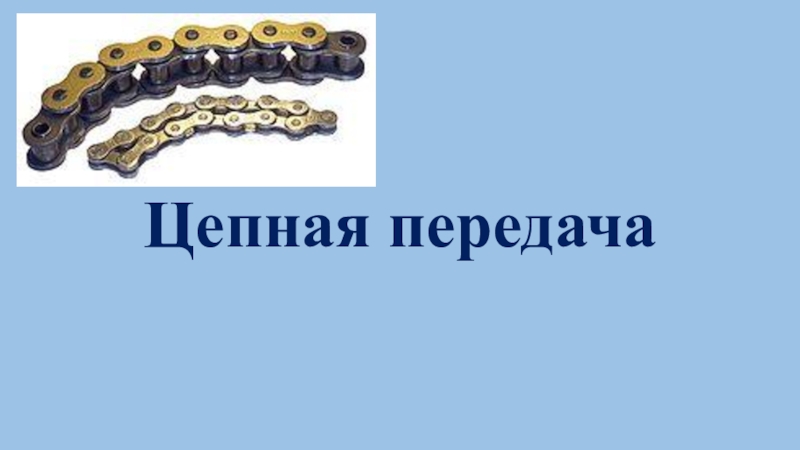

- 63. Цепная передача
- 64. Передача механической энергии между параллельными валами,
- 65. Слайд 65

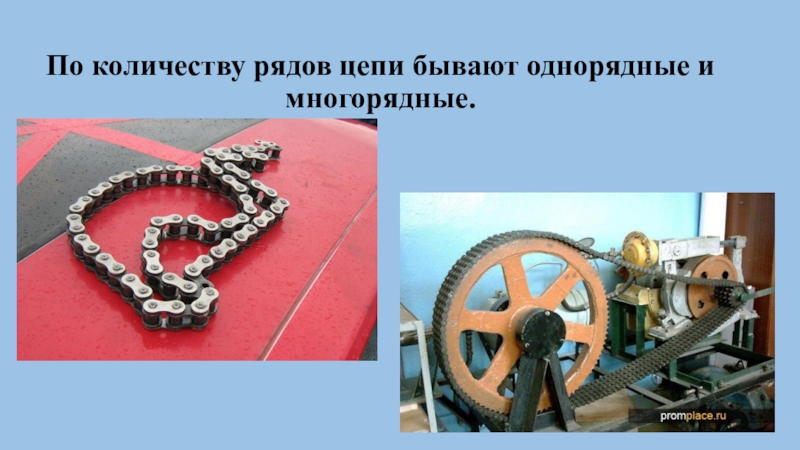

- 66. По количеству рядов цепи бывают однорядные и многорядные.

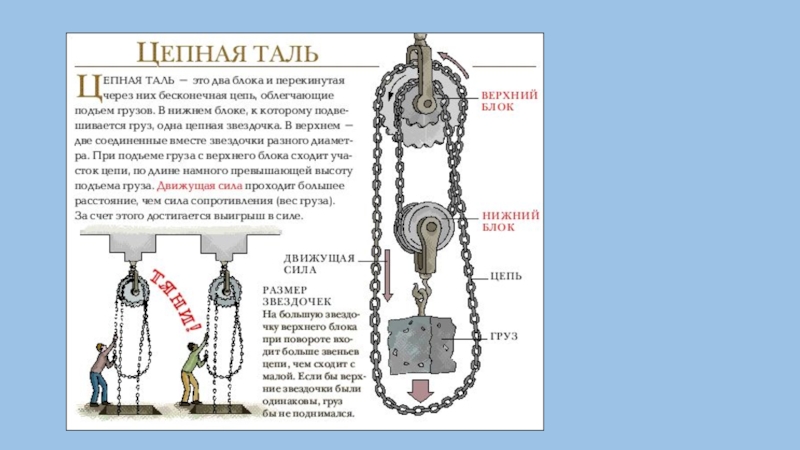

- 67. Слайд 67
- 68. Детали цепной передачи

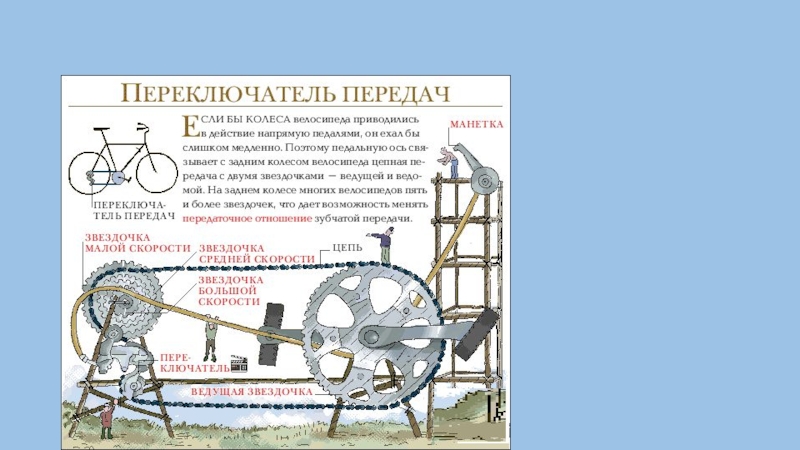

- 69. Слайд 69
- 70. Цепные передачи широко распространены в транспортирующих

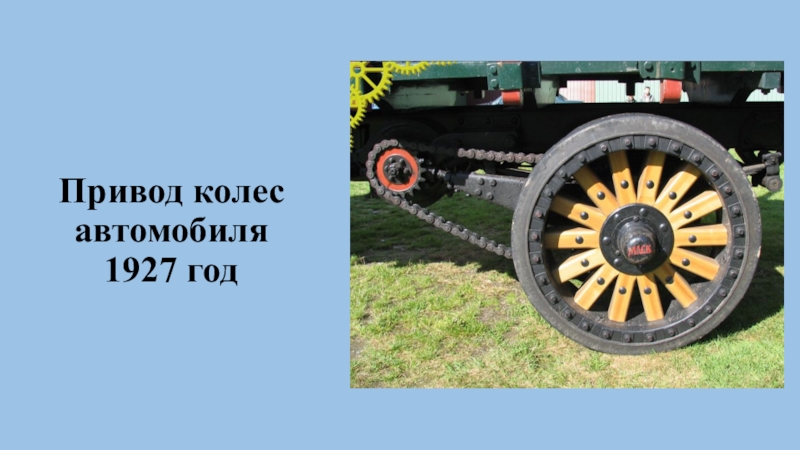

- 71. Привод колес автомобиля 1927 год
- 72. Привод колес автомобиля 1910 – 1915 г.

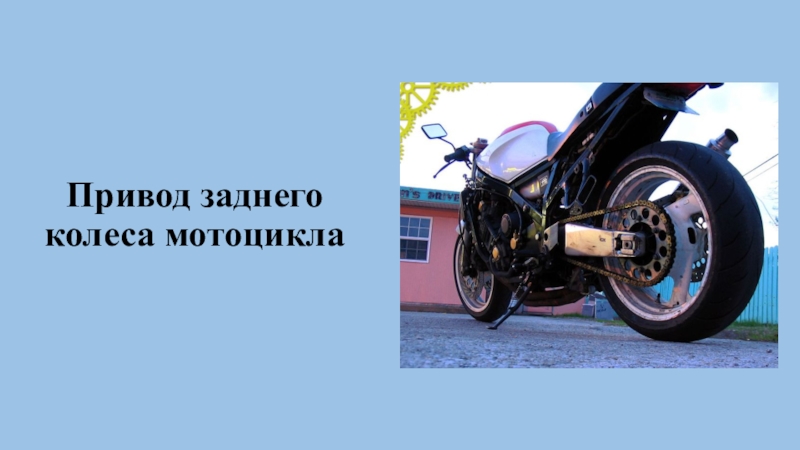

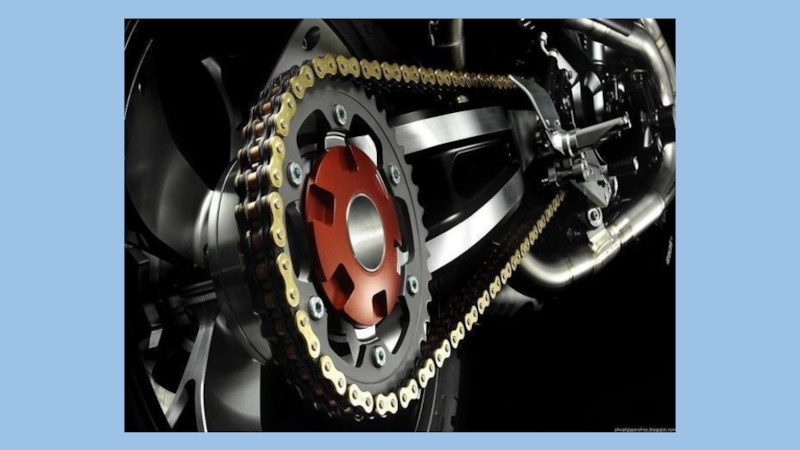

- 73. Привод заднего колеса мотоцикла

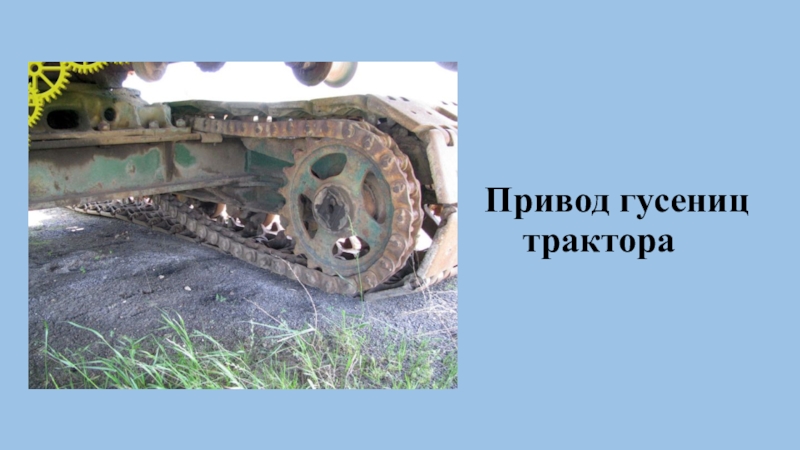

- 74. Привод гусениц трактора

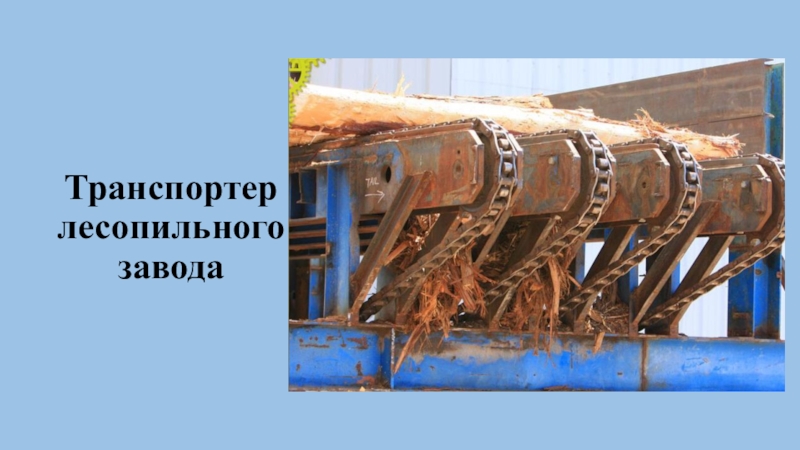

- 75. Транспортер лесопильного завода

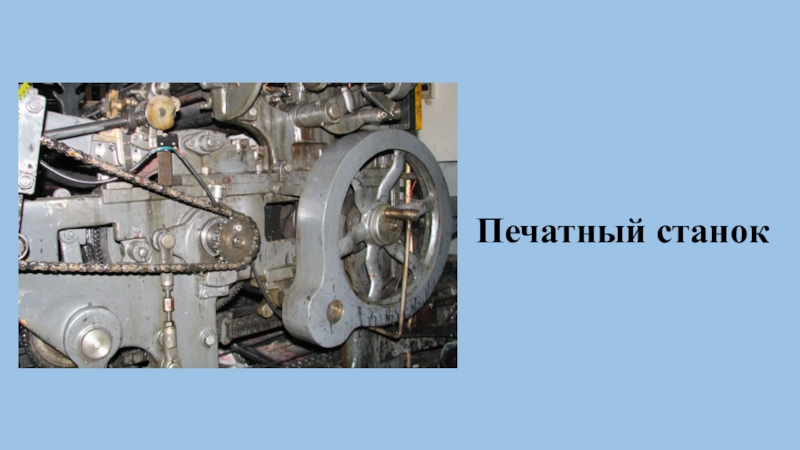

- 76. Печатный станок
- 77. Слайд 77
- 78. Слайд 78
- 79. Слайд 79
- 80. Слайд 80
- 81. Слайд 81
- 82. Передаточное отношение
- 83. Передаточное отношение – это отношение диаметра ведомого
- 84. Понижающая передача Повышающая передача
- 85. Проверь свои знания

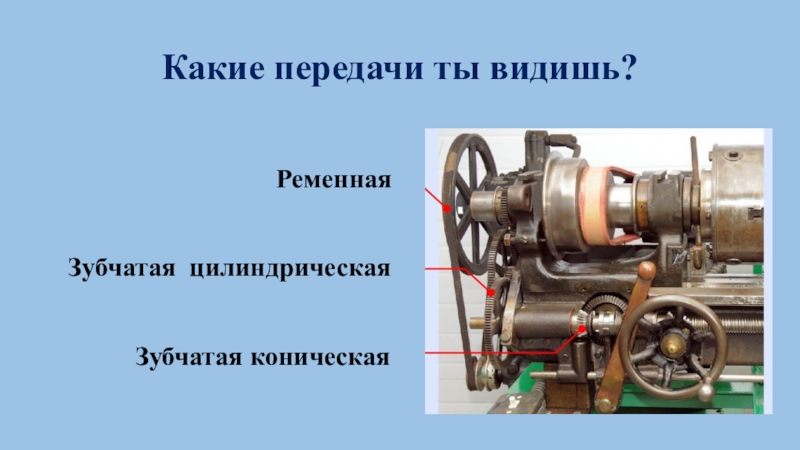

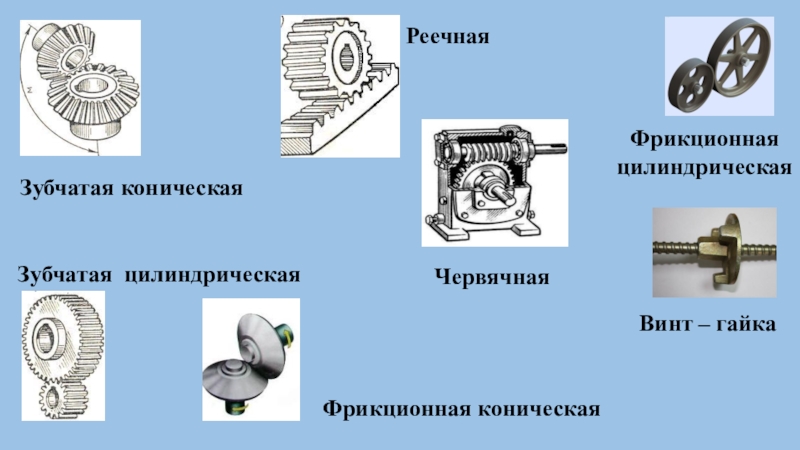

- 86. Какие передачи ты видишь? Зубчатая коническаяЗубчатая цилиндрическаяРеменная

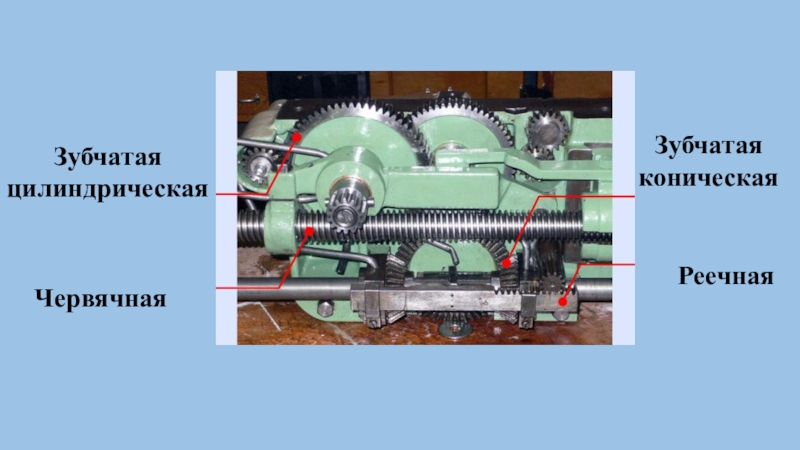

- 87. Зубчатая цилиндрическаяРеечнаяЗубчатая коническаяЧервячная

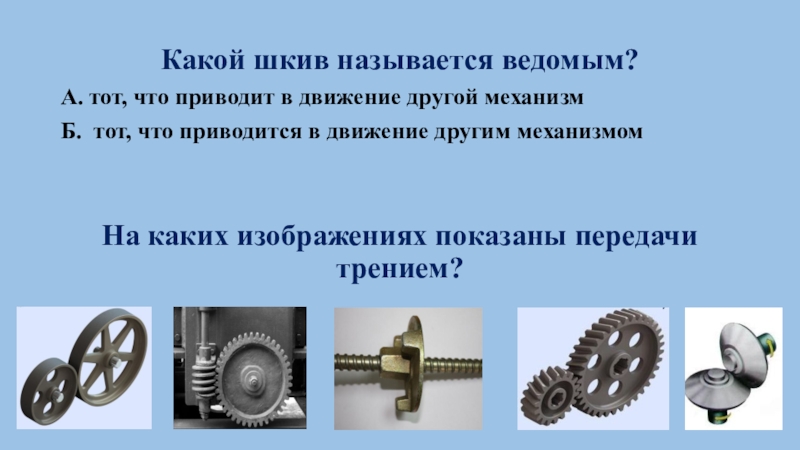

- 88. Какой шкив называется ведомым?А. тот, что приводит

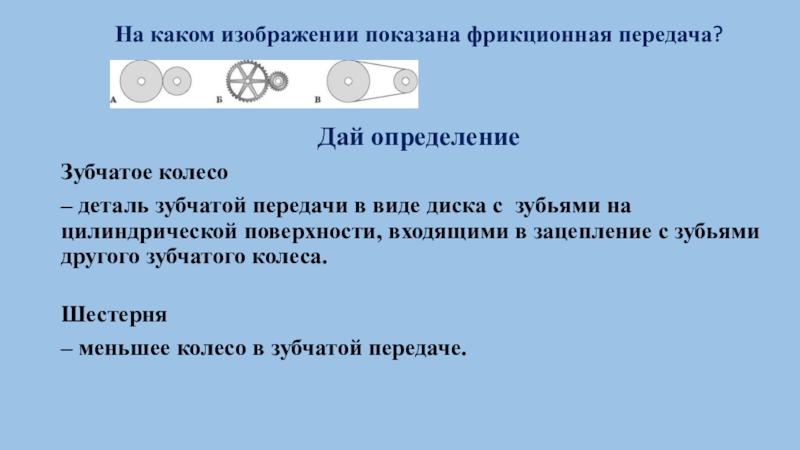

- 89. На каком изображении показана фрикционная передача? Дай
- 90. Зубчатая цилиндрическая Винт – гайкаЧервячная Фрикционная цилиндрическаяЗубчатая коническаяРеечнаяФрикционная коническая

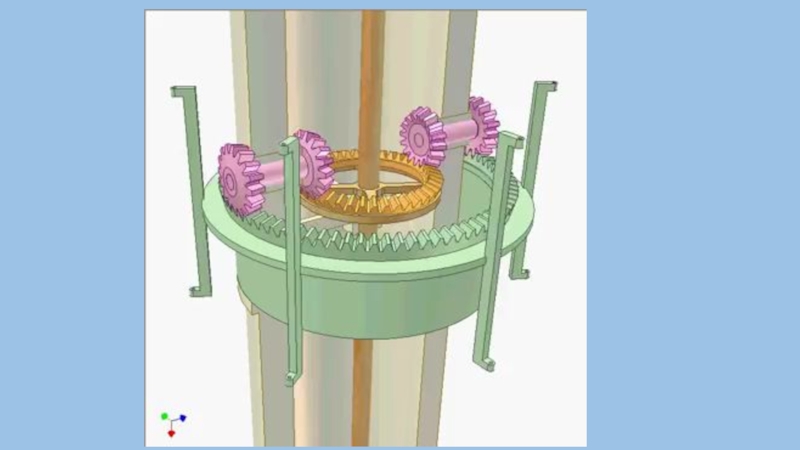

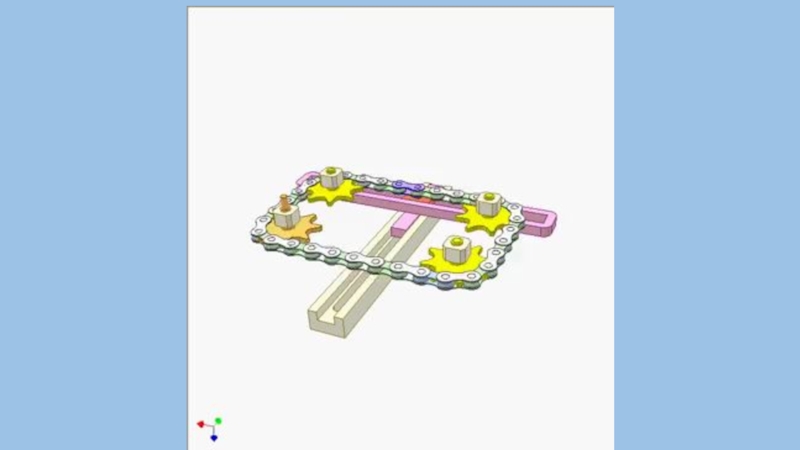

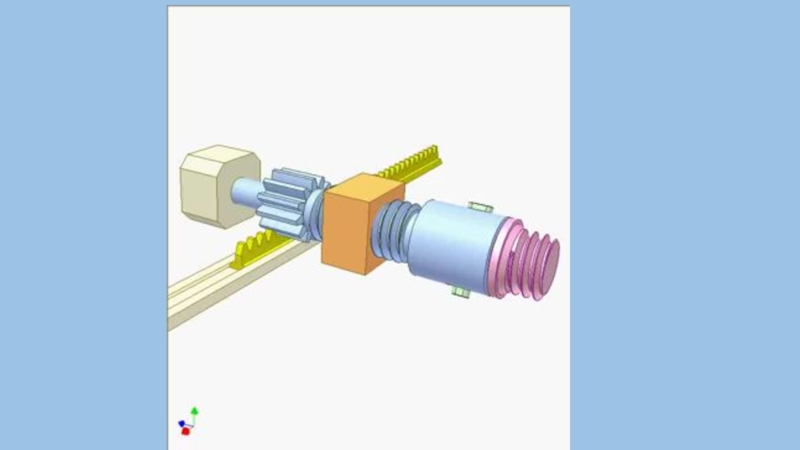

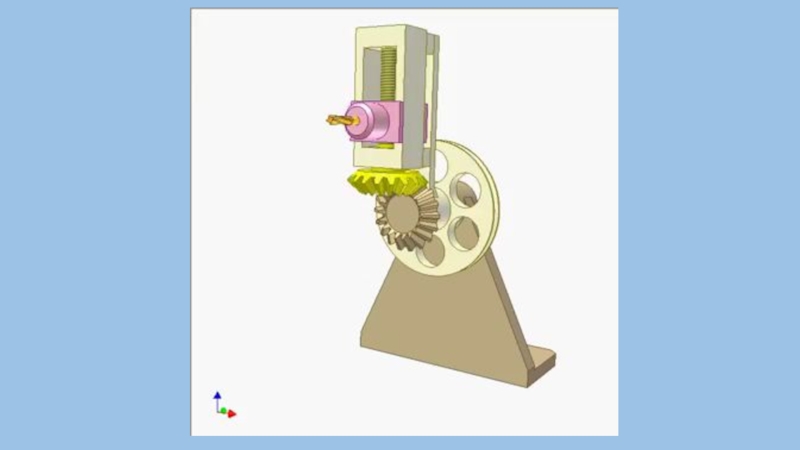

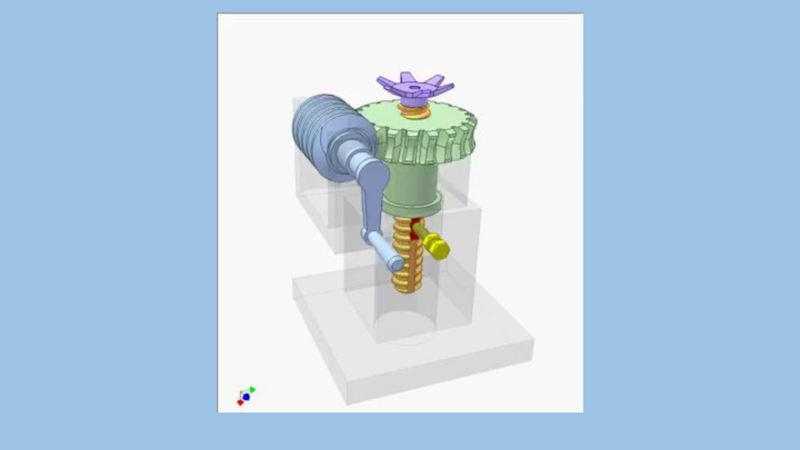

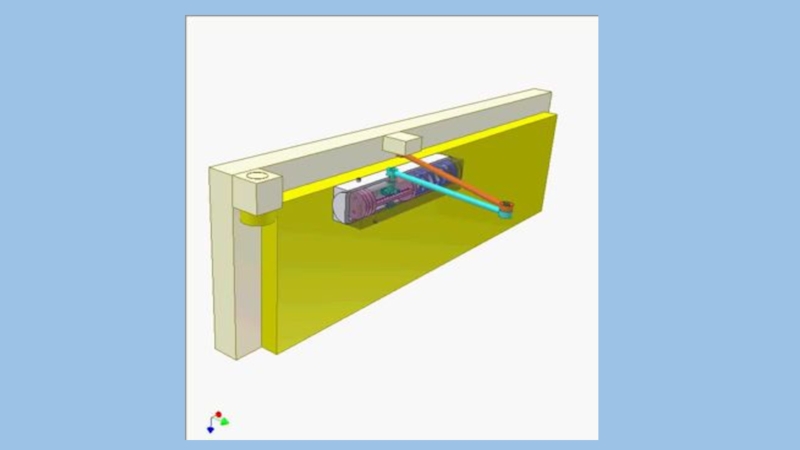

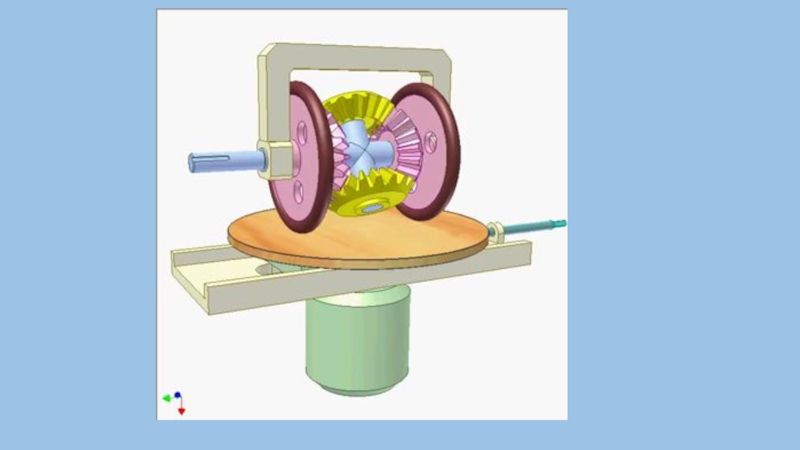

- 91. Посмотри механизмы в движении и определи их название.
- 92. Слайд 92
- 93. Слайд 93
- 94. Слайд 94
- 95. Слайд 95
- 96. Слайд 96
- 97. Слайд 97
- 98. Слайд 98

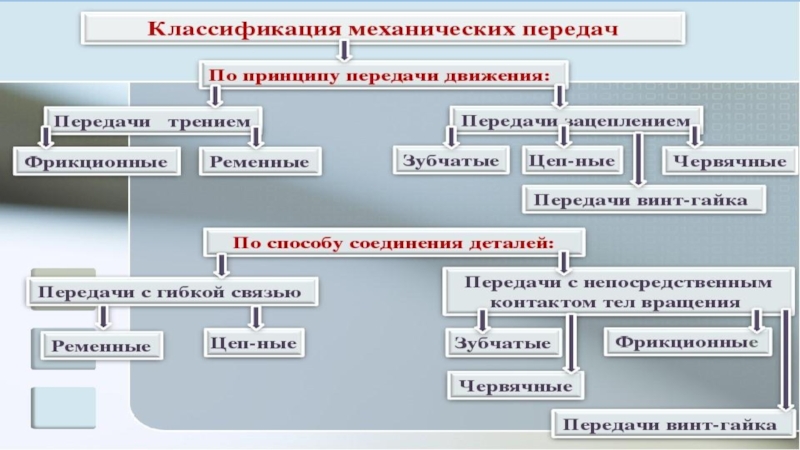

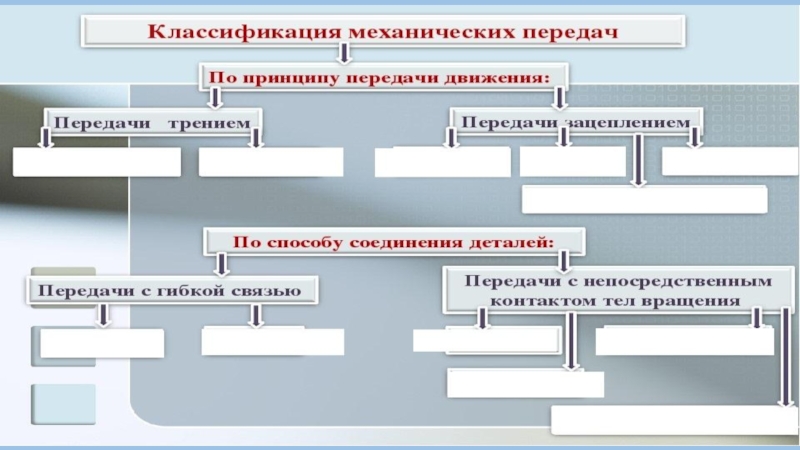

- 99. Зарисуй в тетради схему «Классификация механических передач».Впиши названия механических передач.
- 100. Слайд 100
- 101. Проверь свою работу. Если ошибся – изучи материал еще раз. Ответил правильно – МОЛОДЕЦ!!!
- 102. Слайд 102

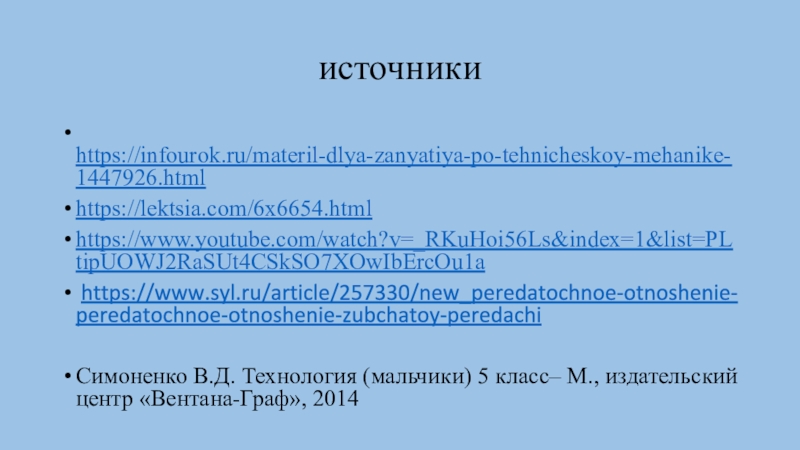

- 103. источники https://infourok.ru/materil-dlya-zanyatiya-po-tehnicheskoy-mehanike-1447926.htmlhttps://lektsia.com/6x6654.htmlhttps://www.youtube.com/watch?v=_RKuHoi56Ls&index=1&list=PLtipUOWJ2RaSUt4CSkSO7XOwIbErcOu1a https://www.syl.ru/article/257330/new_peredatochnoe-otnoshenie-peredatochnoe-otnoshenie-zubchatoy-peredachiСимоненко В.Д. Технология (мальчики) 5 класс– М., издательский центр «Вентана-Граф», 2014
Ты продолжишь знакомство с механизмами передачи и преобразования движения их классификацией, строением, принципом действия, применением, производством.
Слайд 2Ты продолжишь знакомство с механизмами передачи и преобразования движения
их
классификацией, строением, принципом действия,
применением, производством.
применением, производством.
Слайд 3

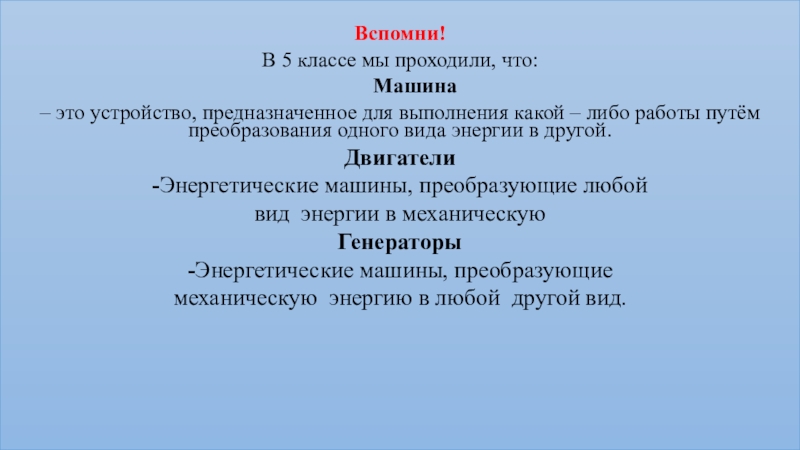

Вспомни!
В 5 классе мы проходили, что:
Машина
– это устройство, предназначенное
для выполнения какой – либо работы путём преобразования одного вида энергии в другой.
Двигатели
-Энергетические машины, преобразующие любой
вид энергии в механическую
Генераторы
-Энергетические машины, преобразующие
механическую энергию в любой другой вид.
Двигатели
-Энергетические машины, преобразующие любой
вид энергии в механическую
Генераторы
-Энергетические машины, преобразующие
механическую энергию в любой другой вид.
Слайд 4
Информационные машины
-Преобразуют информацию.
Технологические машины
- Изменяют свойства, форму и размеры
деталей
Транспортные и
подъемно-транспортные машины
-Перемещают людей и грузы.
Транспортные и
подъемно-транспортные машины
-Перемещают людей и грузы.
Слайд 5

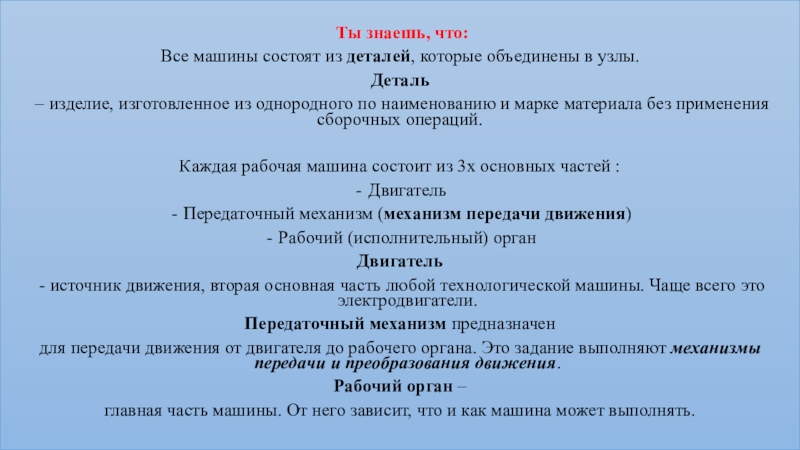

Ты знаешь, что:
Все машины состоят из деталей, которые объединены в
узлы.
Деталь
– изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций.
Каждая рабочая машина состоит из 3х основных частей :
Двигатель
Передаточный механизм (механизм передачи движения)
Рабочий (исполнительный) орган
Двигатель
- источник движения, вторая основная часть любой технологической машины. Чаще всего это электродвигатели.
Передаточный механизм предназначен
для передачи движения от двигателя до рабочего органа. Это задание выполняют механизмы передачи и преобразования движения.
Рабочий орган –
главная часть машины. От него зависит, что и как машина может выполнять.
Деталь
– изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций.
Каждая рабочая машина состоит из 3х основных частей :
Двигатель
Передаточный механизм (механизм передачи движения)
Рабочий (исполнительный) орган
Двигатель
- источник движения, вторая основная часть любой технологической машины. Чаще всего это электродвигатели.
Передаточный механизм предназначен
для передачи движения от двигателя до рабочего органа. Это задание выполняют механизмы передачи и преобразования движения.
Рабочий орган –
главная часть машины. От него зависит, что и как машина может выполнять.

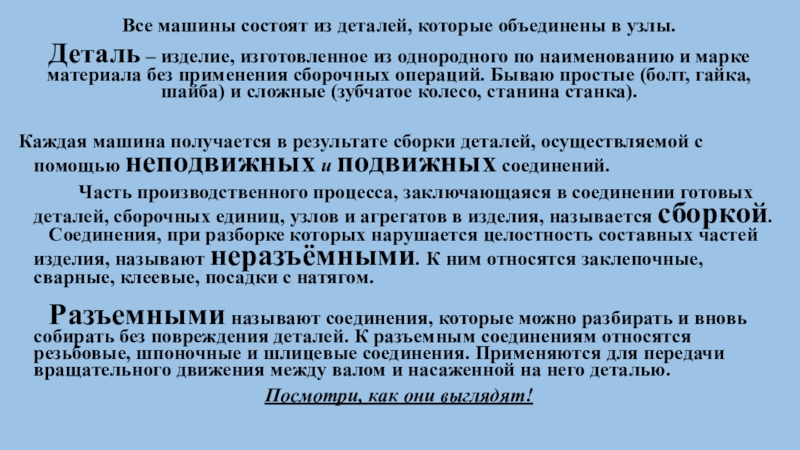

Слайд 6Все машины состоят из деталей, которые объединены в узлы.
Деталь – изделие,
изготовленное из однородного по наименованию и марке материала без применения сборочных операций. Бываю простые (болт, гайка, шайба) и сложные (зубчатое колесо, станина станка).
Каждая машина получается в результате сборки деталей, осуществляемой с помощью неподвижных и подвижных соединений.
Часть производственного процесса, заключающаяся в соединении готовых деталей, сборочных единиц, узлов и агрегатов в изделия, называется сборкой. Соединения, при разборке которых нарушается целостность составных частей изделия, называют неразъёмными. К ним относятся заклепочные, сварные, клеевые, посадки с натягом. Разъемными называют соединения, которые можно разбирать и вновь собирать без повреждения деталей. К разъемным соединениям относятся резьбовые, шпоночные и шлицевые соединения. Применяются для передачи вращательного движения между валом и насаженной на него деталью.
Посмотри, как они выглядят!
Каждая машина получается в результате сборки деталей, осуществляемой с помощью неподвижных и подвижных соединений.
Часть производственного процесса, заключающаяся в соединении готовых деталей, сборочных единиц, узлов и агрегатов в изделия, называется сборкой. Соединения, при разборке которых нарушается целостность составных частей изделия, называют неразъёмными. К ним относятся заклепочные, сварные, клеевые, посадки с натягом. Разъемными называют соединения, которые можно разбирать и вновь собирать без повреждения деталей. К разъемным соединениям относятся резьбовые, шпоночные и шлицевые соединения. Применяются для передачи вращательного движения между валом и насаженной на него деталью.
Посмотри, как они выглядят!

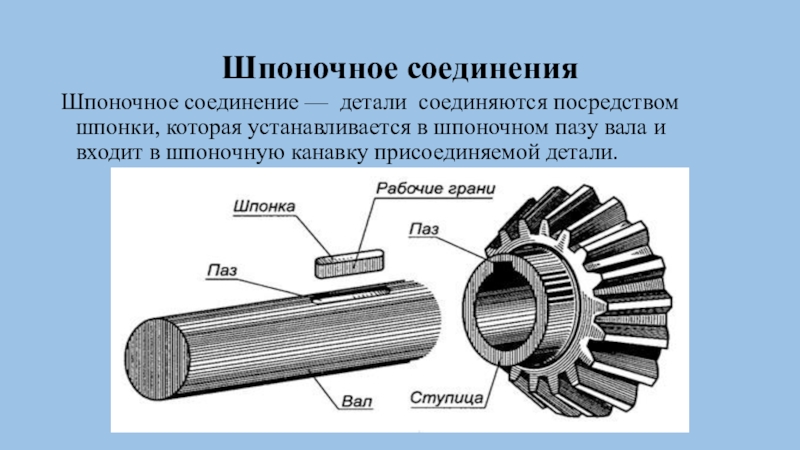

Слайд 7Шпоночное соединения
Шпоночное соединение — детали соединяются посредством шпонки, которая устанавливается в
шпоночном пазу вала и входит в шпоночную канавку присоединяемой детали.
Слайд 10

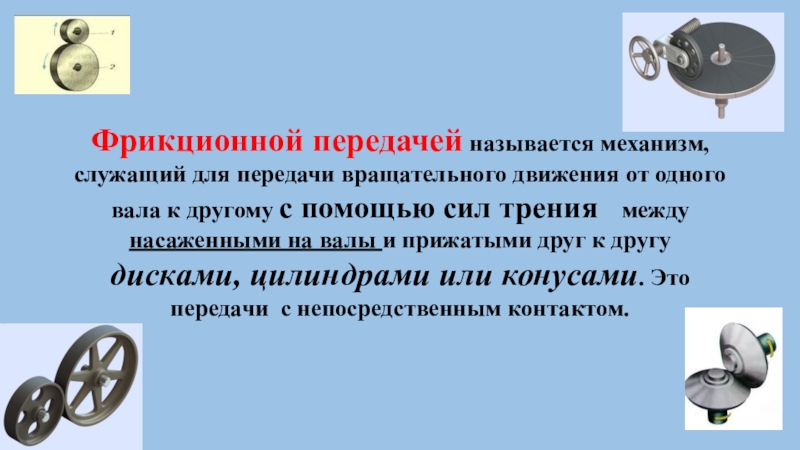

Фрикционной передачей называется механизм, служащий для передачи вращательного движения от одного
вала к другому с помощью сил трения между насаженными на валы и прижатыми друг к другу дисками, цилиндрами или конусами. Это передачи с непосредственным контактом.
Слайд 12
Фрикционные передачи находят применение
-в кузнечно - прессовом оборудовании (фрикционные прессы
и молоты)
-транспортирующих машинах, в приборах, где требуется плавность и бесшумность работы (магнитофоны, проигрыватели, спидометры и т. п.),
-в машиностроении (металлорежущие станки, приводы машин, прессы, тиски).
-транспортирующих машинах, в приборах, где требуется плавность и бесшумность работы (магнитофоны, проигрыватели, спидометры и т. п.),
-в машиностроении (металлорежущие станки, приводы машин, прессы, тиски).
Слайд 13

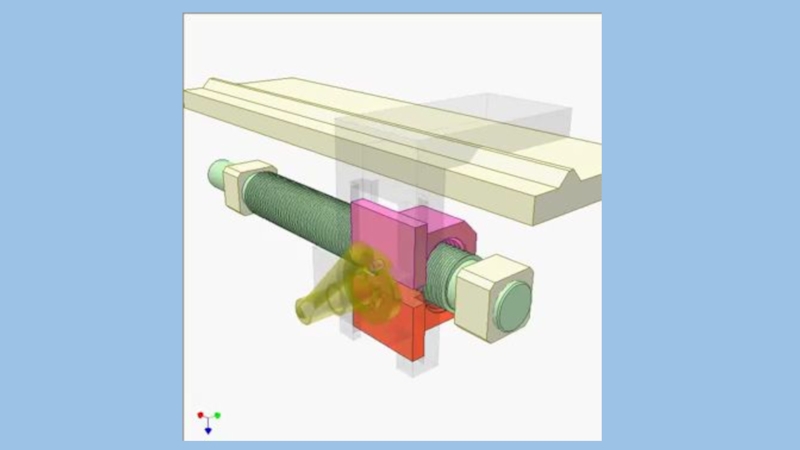

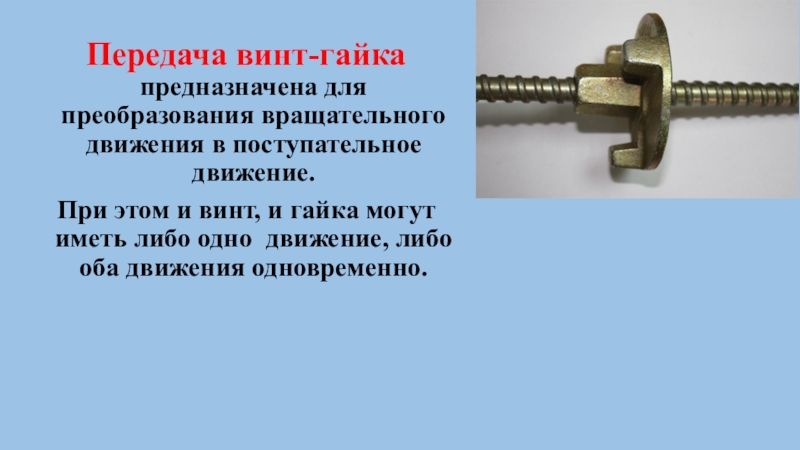

Передача винт-гайка предназначена для преобразования вращательного движения в поступательное движение.
При этом
и винт, и гайка могут иметь либо одно движение, либо оба движения одновременно.

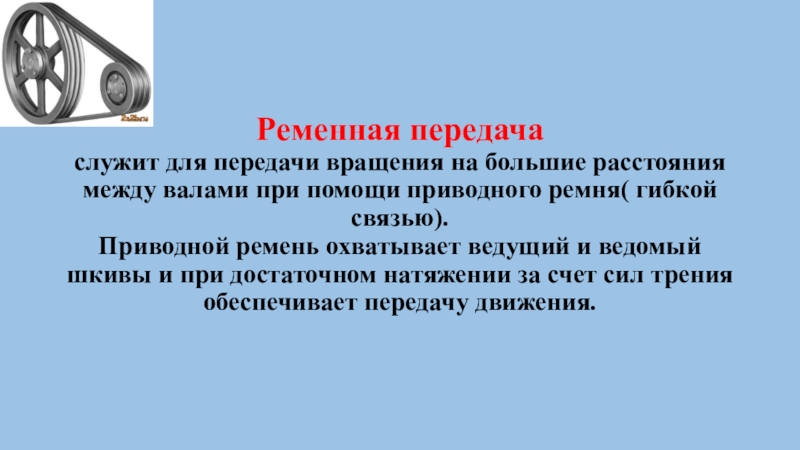

Слайд 16Ременная передача служит для передачи вращения на большие расстояния между валами при
помощи приводного ремня( гибкой связью).
Приводной ремень охватывает ведущий и ведомый шкивы и при достаточном натяжении за счет сил трения обеспечивает передачу движения.

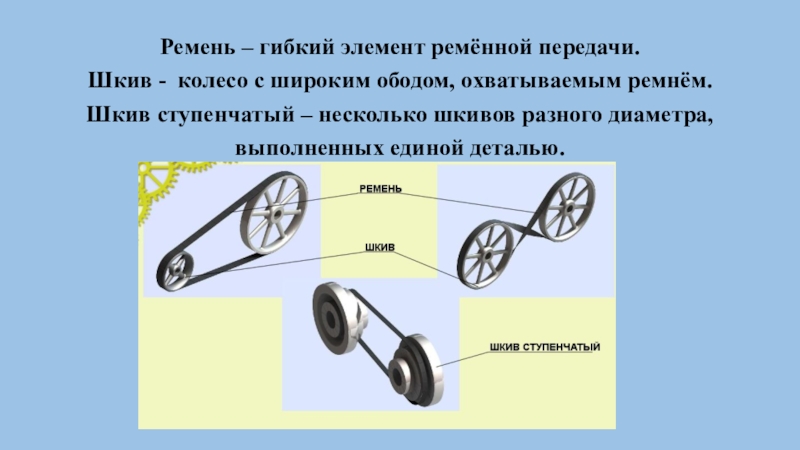

Слайд 17Ремень – гибкий элемент ремённой передачи.
Шкив - колесо с широким ободом,
охватываемым ремнём.
Шкив ступенчатый – несколько шкивов разного диаметра,
выполненных единой деталью.
Шкив ступенчатый – несколько шкивов разного диаметра,
выполненных единой деталью.

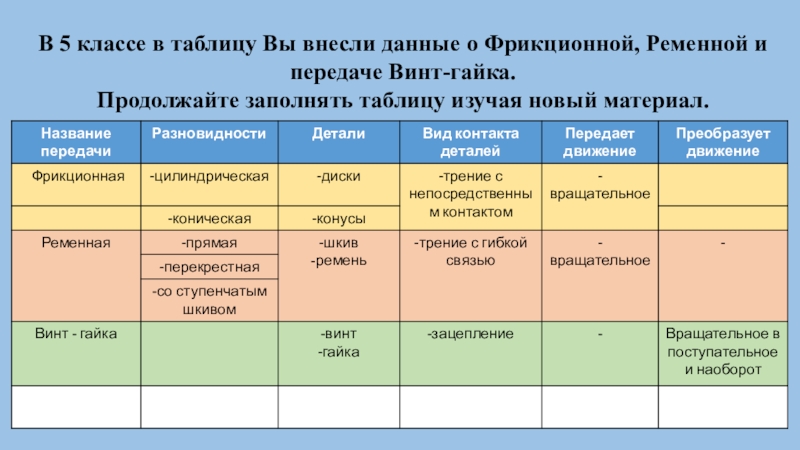

Слайд 21В 5 классе в таблицу Вы внесли данные о Фрикционной, Ременной
и передаче Винт-гайка.
Продолжайте заполнять таблицу изучая новый материал.
Продолжайте заполнять таблицу изучая новый материал.
Слайд 24
Зубчатые передачи являются наиболее распространёнными типами механических передач. Они находят
широкое применение во всех отраслях машиностроения, в частности в металлорежущих станках, автомобилях, тракторах, сельхозмашинах, в приборостроении, часовой промышленности.
Зубчатая передача относиться к передачам зацеплением с непосредственным контактом пары зубчатых колёс.
Зубчатая передача относиться к передачам зацеплением с непосредственным контактом пары зубчатых колёс.

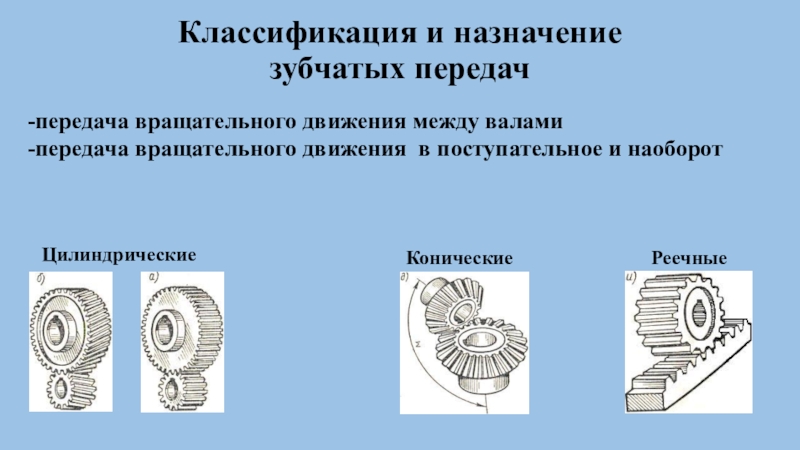

Слайд 25Классификация и назначение
зубчатых передач
Цилиндрические
Конические
Реечные
-передача вращательного движения между валами
-передача вращательного движения
в поступательное и наоборот

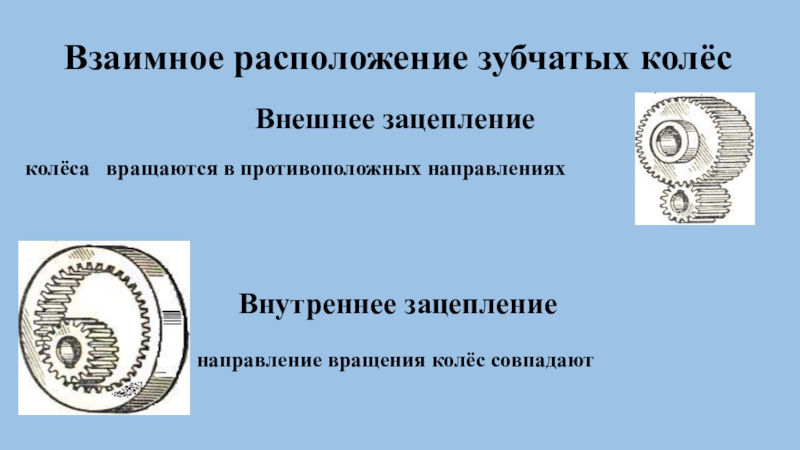

Слайд 27 Взаимное расположение зубчатых колёс

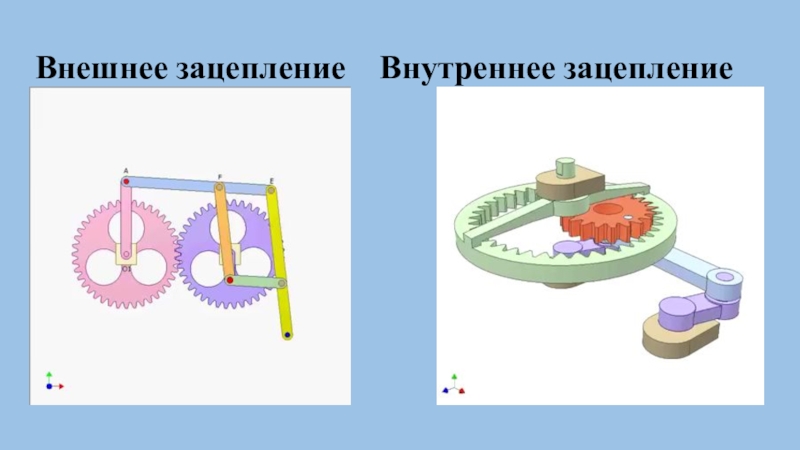

Внешнее зацепление
колёса вращаются в противоположных
направлениях
Внутреннее зацепление
направление вращения колёс совпадают
Внутреннее зацепление
направление вращения колёс совпадают

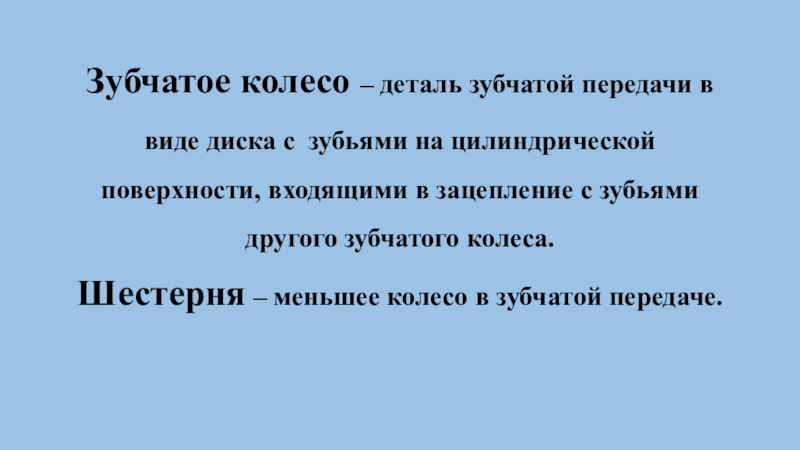

Слайд 31Зубчатое колесо – деталь зубчатой передачи в виде диска с зубьями
на цилиндрической поверхности, входящими в зацепление с зубьями другого зубчатого колеса.
Шестерня – меньшее колесо в зубчатой передаче.

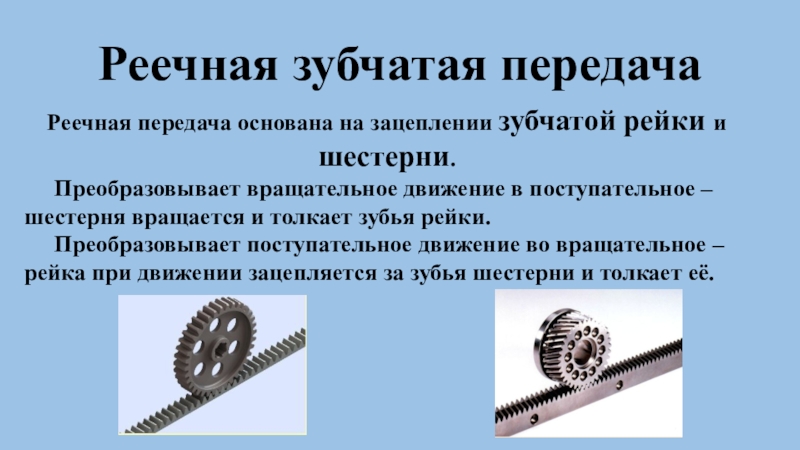

Слайд 41Реечная зубчатая передача
Реечная передача основана на зацеплении зубчатой рейки и шестерни.
Преобразовывает вращательное движение в поступательное – шестерня вращается и толкает зубья рейки. Преобразовывает поступательное движение во вращательное – рейка при движении зацепляется за зубья шестерни и толкает её.
Слайд 42Детали зубчатых передач

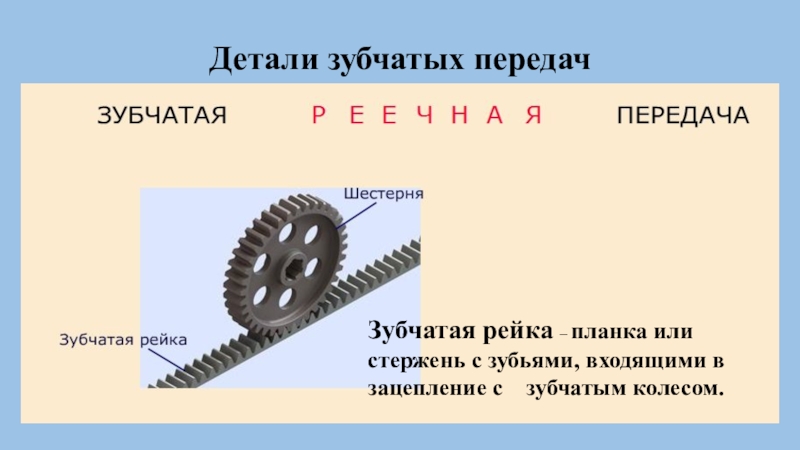

Зубчатая рейка – планка или стержень с зубьями, входящими
в зацепление с зубчатым колесом.

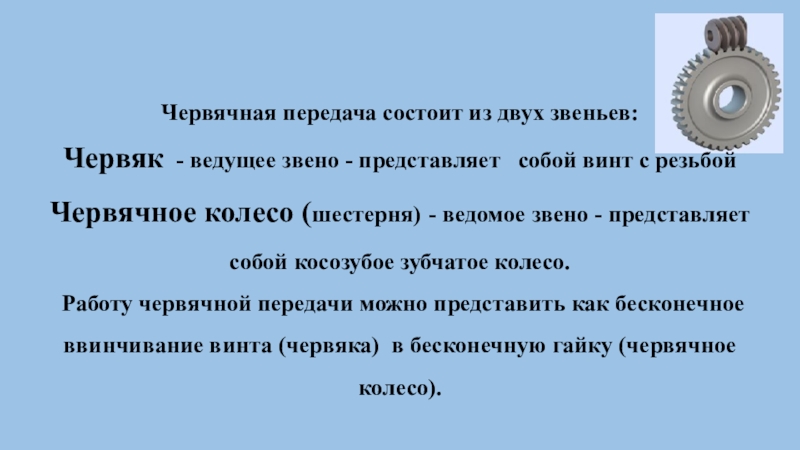

Слайд 56Червячная передача состоит из двух звеньев:
Червяк - ведущее звено - представляет
собой винт с резьбой
Червячное колесо (шестерня) - ведомое звено - представляет собой косозубое зубчатое колесо.
Работу червячной передачи можно представить как бесконечное ввинчивание винта (червяка) в бесконечную гайку (червячное колесо).
Червячное колесо (шестерня) - ведомое звено - представляет собой косозубое зубчатое колесо.
Работу червячной передачи можно представить как бесконечное ввинчивание винта (червяка) в бесконечную гайку (червячное колесо).
Слайд 64

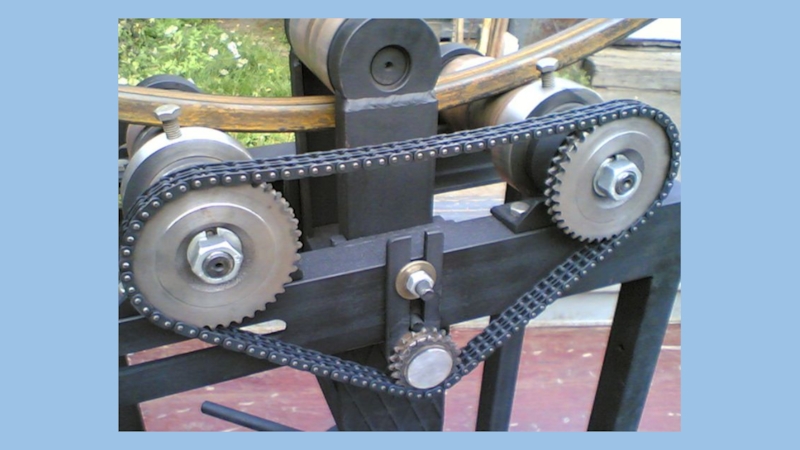

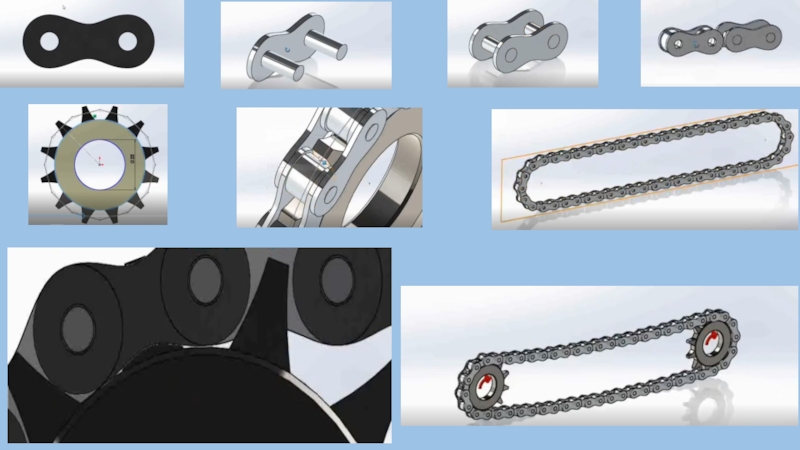

Передача механической энергии между параллельными валами, осуществляемую с помощью двух
колес — звездочек и охватывающей их цепи , называют цепной передачей.
Служат для передачи вращения между удаленными друг от друга параллельными валами.
Цепная передача, как и ременная, принадлежит к числу передач с гибкой связью. Гибким звеном в этом случае является цепь, входящая в зацепление с зубьями звездочек. Цепь состоит из звеньев, соединенных шарнирами, которые обеспечивают подвижность или «гибкость» цепи. Концы цепи соединяются с помощью специального разборного звена.
Служат для передачи вращения между удаленными друг от друга параллельными валами.
Цепная передача, как и ременная, принадлежит к числу передач с гибкой связью. Гибким звеном в этом случае является цепь, входящая в зацепление с зубьями звездочек. Цепь состоит из звеньев, соединенных шарнирами, которые обеспечивают подвижность или «гибкость» цепи. Концы цепи соединяются с помощью специального разборного звена.

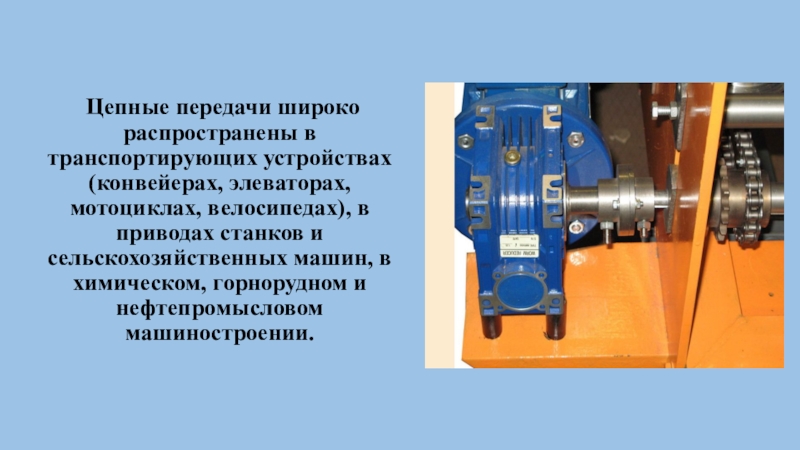

Слайд 70 Цепные передачи широко распространены в транспортирующих устройствах (конвейерах, элеваторах, мотоциклах,
велосипедах), в приводах станков и сельскохозяйственных машин, в химическом, горнорудном и нефтепромысловом машиностроении.

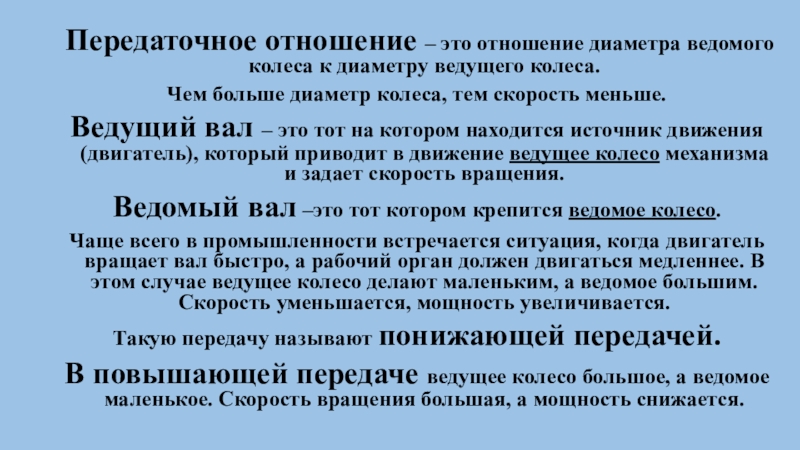

Слайд 83Передаточное отношение – это отношение диаметра ведомого колеса к диаметру ведущего
колеса.
Чем больше диаметр колеса, тем скорость меньше.
Ведущий вал – это тот на котором находится источник движения (двигатель), который приводит в движение ведущее колесо механизма и задает скорость вращения.
Ведомый вал –это тот котором крепится ведомое колесо.
Чаще всего в промышленности встречается ситуация, когда двигатель вращает вал быстро, а рабочий орган должен двигаться медленнее. В этом случае ведущее колесо делают маленьким, а ведомое большим. Скорость уменьшается, мощность увеличивается.
Такую передачу называют понижающей передачей.
В повышающей передаче ведущее колесо большое, а ведомое маленькое. Скорость вращения большая, а мощность снижается.
Чем больше диаметр колеса, тем скорость меньше.
Ведущий вал – это тот на котором находится источник движения (двигатель), который приводит в движение ведущее колесо механизма и задает скорость вращения.
Ведомый вал –это тот котором крепится ведомое колесо.
Чаще всего в промышленности встречается ситуация, когда двигатель вращает вал быстро, а рабочий орган должен двигаться медленнее. В этом случае ведущее колесо делают маленьким, а ведомое большим. Скорость уменьшается, мощность увеличивается.
Такую передачу называют понижающей передачей.
В повышающей передаче ведущее колесо большое, а ведомое маленькое. Скорость вращения большая, а мощность снижается.
Слайд 88Какой шкив называется ведомым?
А. тот, что приводит в движение другой механизм
Б.
тот, что приводится в движение другим механизмом
На каких изображениях показаны передачи трением?
На каких изображениях показаны передачи трением?
Слайд 89На каком изображении показана фрикционная передача?
Дай определение

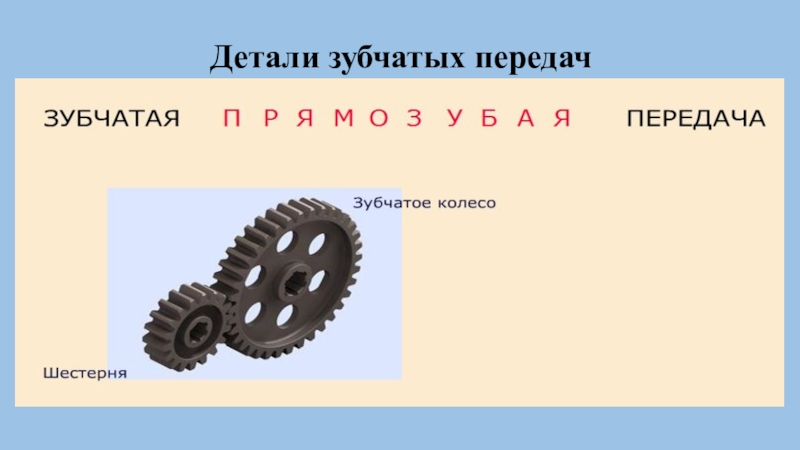

Зубчатое колесо
– деталь
зубчатой передачи в виде диска с зубьями на цилиндрической поверхности, входящими в зацепление с зубьями другого зубчатого колеса.
Шестерня
– меньшее колесо в зубчатой передаче.
Шестерня
– меньшее колесо в зубчатой передаче.
Слайд 90
Зубчатая цилиндрическая
Винт – гайка
Червячная
Фрикционная
цилиндрическая
Зубчатая коническая
Реечная
Фрикционная
коническая
Слайд 99Зарисуй в тетради схему «Классификация механических передач».
Впиши названия механических передач.
Слайд 103источники
https://infourok.ru/materil-dlya-zanyatiya-po-tehnicheskoy-mehanike-1447926.html
https://lektsia.com/6x6654.html
https://www.youtube.com/watch?v=_RKuHoi56Ls&index=1&list=PLtipUOWJ2RaSUt4CSkSO7XOwIbErcOu1a
https://www.syl.ru/article/257330/new_peredatochnoe-otnoshenie-peredatochnoe-otnoshenie-zubchatoy-peredachi
Симоненко В.Д. Технология (мальчики) 5 класс– М., издательский центр «Вентана-Граф»,
2014
