Презентация, доклад лекции на тему Активные и реактивные элементы в цепи переменного тока
Содержание
- 1. Презентация лекции на тему Активные и реактивные элементы в цепи переменного тока
- 2. ПОЛУЧЕНИЕ ПЕРЕМЕННОГО ТОКАПЕРЕМЕННЫЙ ТОК – изменяется во времени по величине и направлению

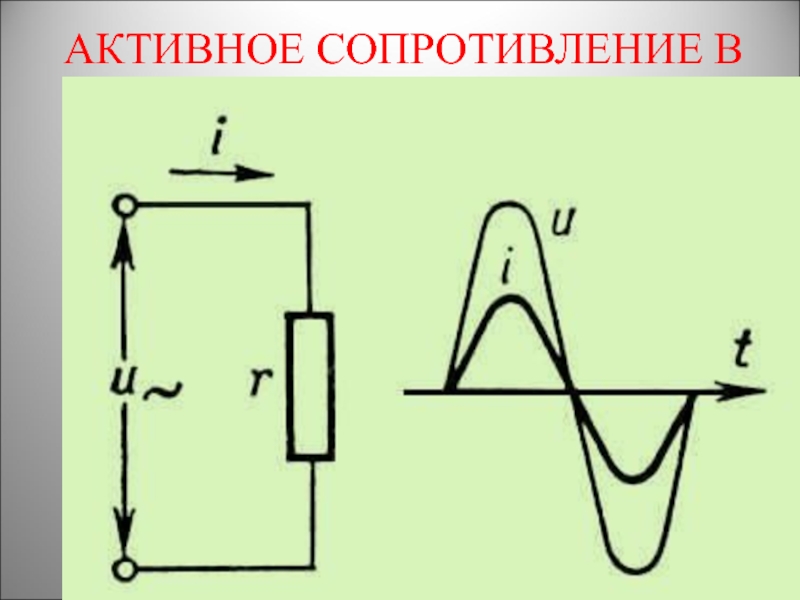

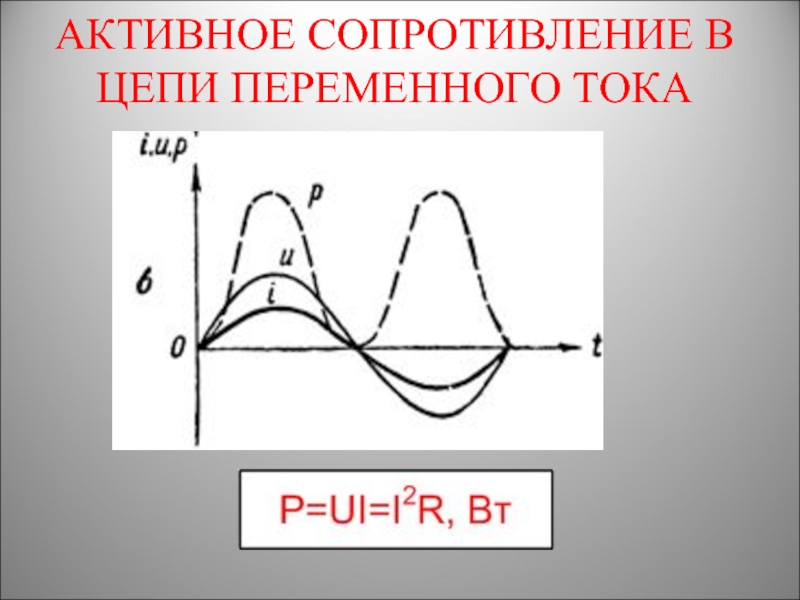

- 3. АКТИВНОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПЕРЕМЕННОГО ТОКА
- 4. АКТИВНОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПЕРЕМЕННОГО ТОКА
- 5. АКТИВНОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПЕРЕМЕННОГО ТОКА

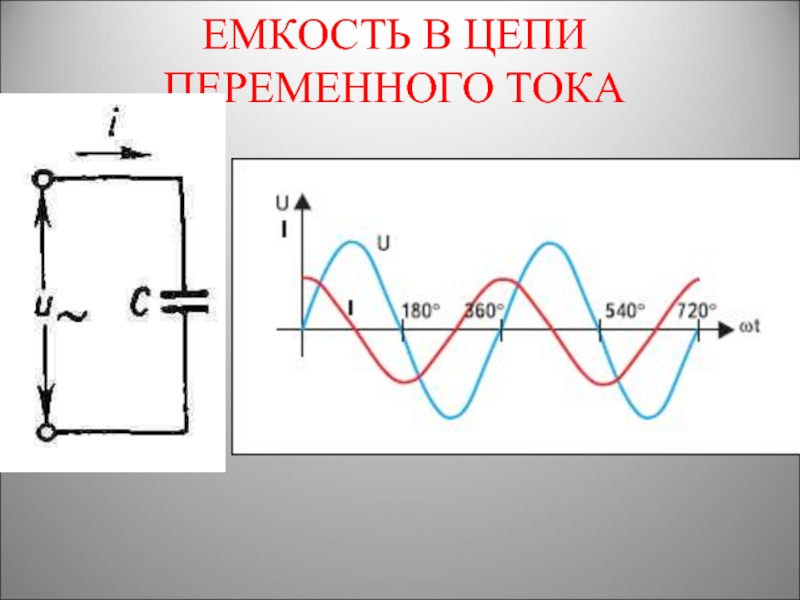

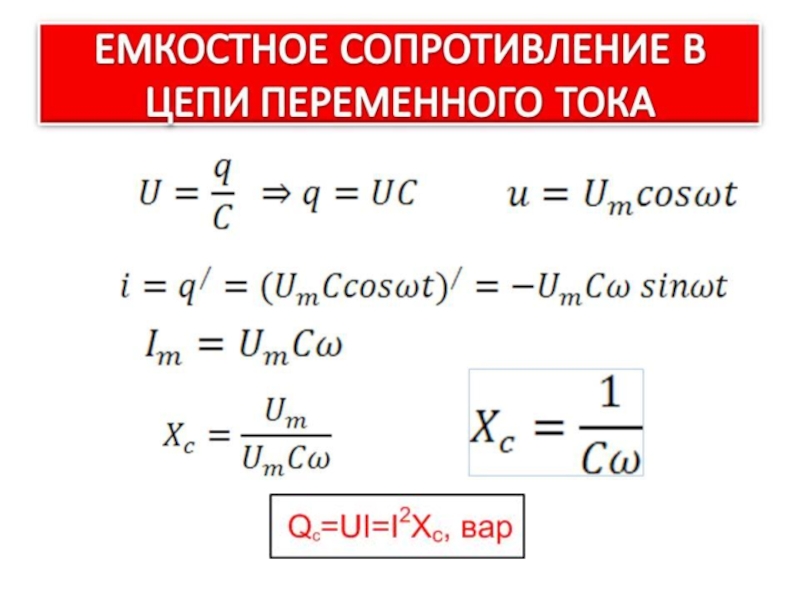

- 6. ЕМКОСТЬ В ЦЕПИ ПЕРЕМЕННОГО ТОКА
- 7. Слайд 7

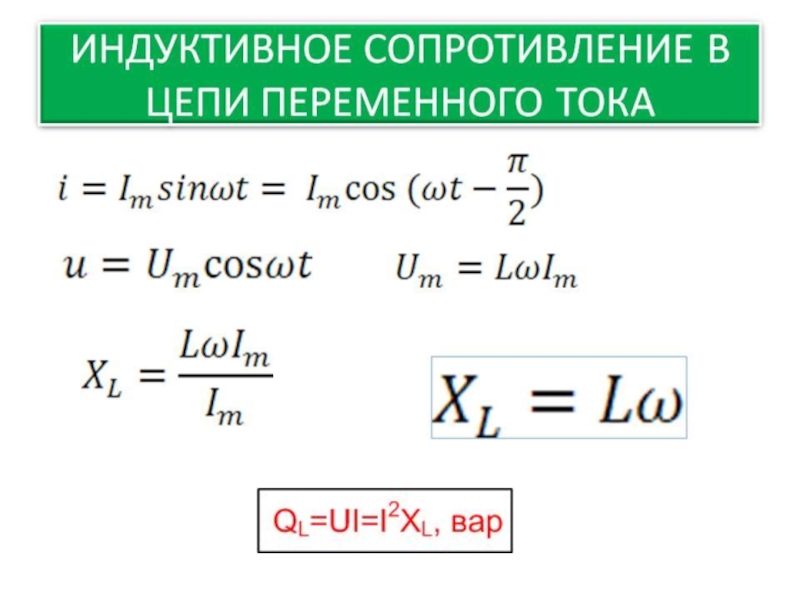

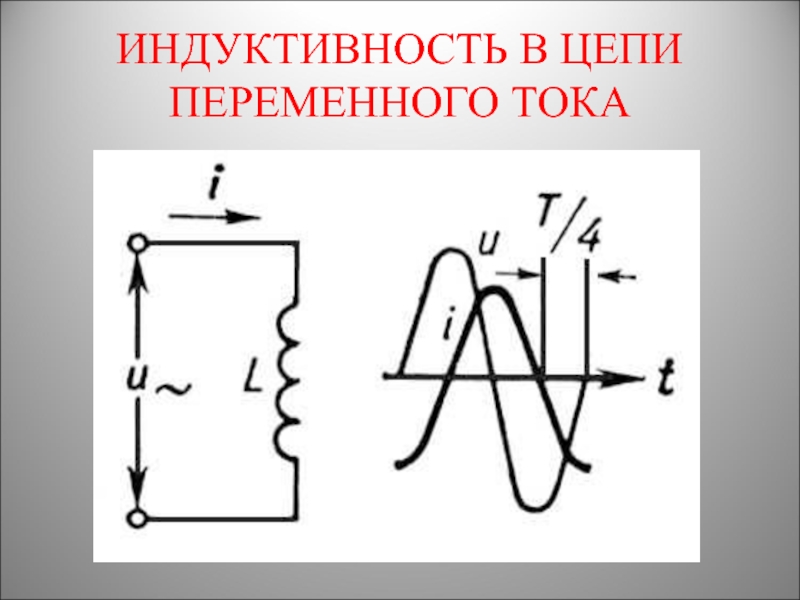

- 8. ИНДУКТИВНОСТЬ В ЦЕПИ ПЕРЕМЕННОГО ТОКА
- 9. Слайд 9
- 10. ВЫВОДЫ в цепи с активным сопротивлением
- 11. тесты1. Каким сопротивлением обладает цепь, векторная диаграмма

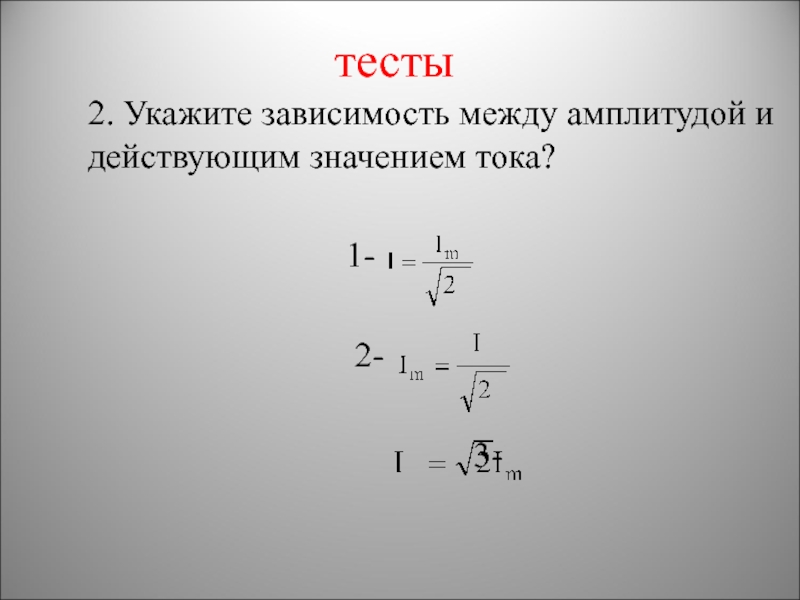

- 12. тесты2. Укажите зависимость между амплитудой и действующим
- 13. тесты3. Какое из перечисленных утверждений верно? 1-в

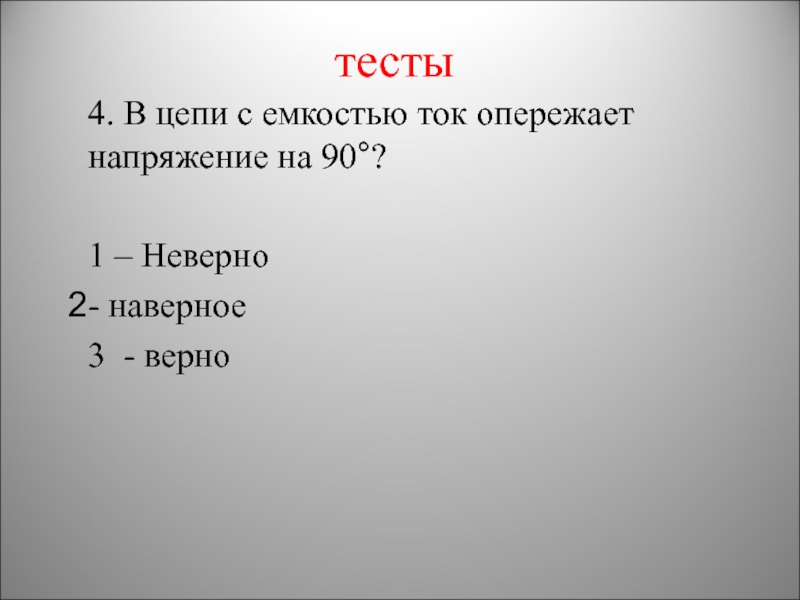

- 14. тесты4. В цепи с емкостью ток опережает напряжение на 90°? 1 – Неверно- наверное3 - верно
- 15. тесты5. Что происходит с периодом при увеличении
- 16. тесты6. При увеличении емкости конденсатора его сопротивление увеличивается?1 – да- уменьшается3 - не изменяется
- 17. тесты7. Как изменится сопротивление катушки при увеличении индуктивности?1 – увеличится- уменьшится 3 - останется неизменным
- 18. тесты8. Волновая диаграмма цепи с емкостью имеет
- 19. тесты9. Какой элемент не является источником реактивной мощности ?1 – катушка2 - конденсатор3 - резистор

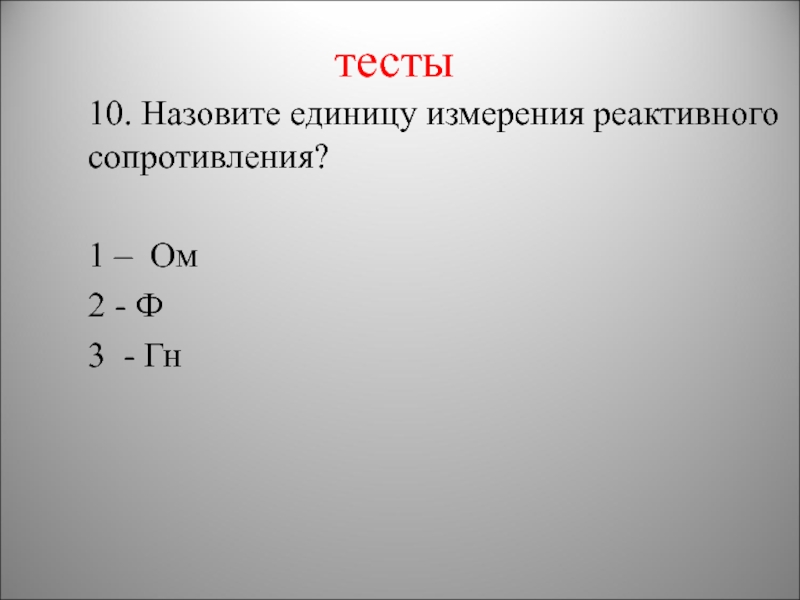

- 20. тесты10. Назовите единицу измерения реактивного сопротивления?1 – Ом2 - Ф3 - Гн
- 21. тесты

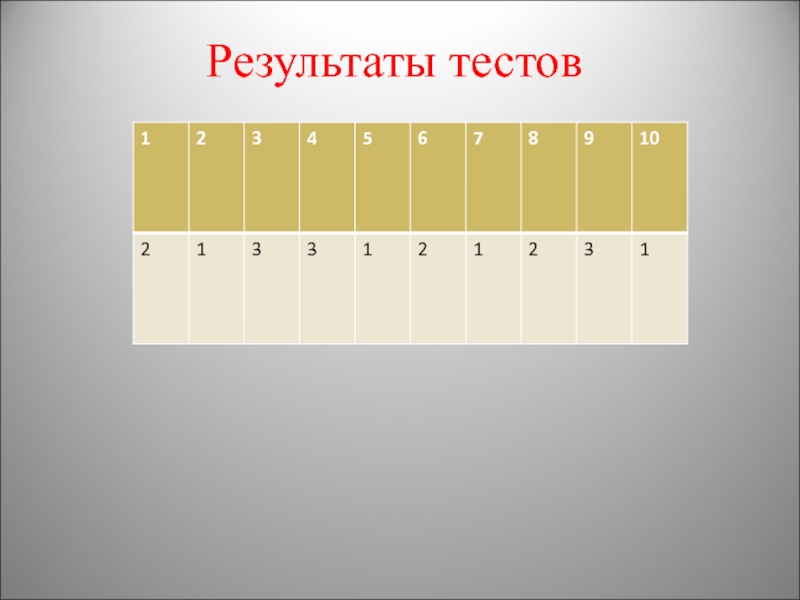

- 22. Результаты тестов

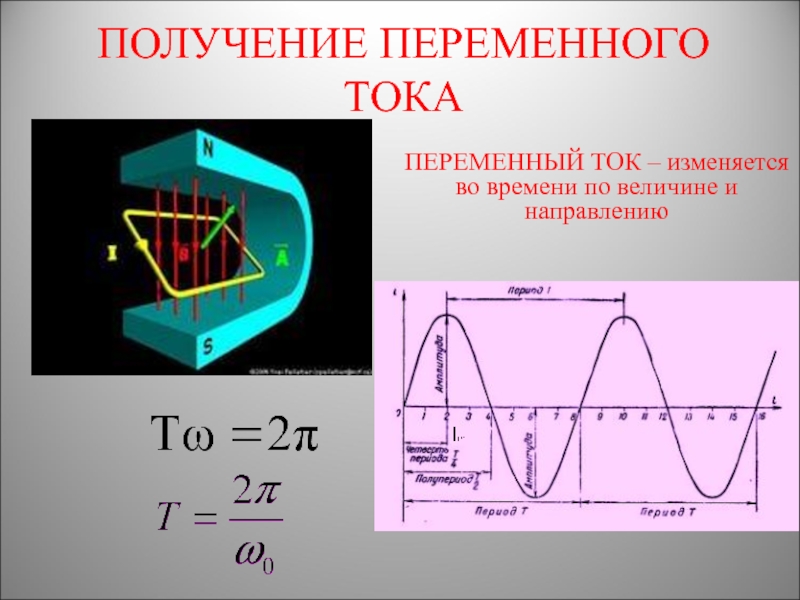

ПОЛУЧЕНИЕ ПЕРЕМЕННОГО ТОКАПЕРЕМЕННЫЙ ТОК – изменяется во времени по величине и направлению
Слайд 10ВЫВОДЫ
в цепи с активным сопротивлением ток совпадает по фазе
с напряжением;
в цепи с емкостью ток опережает напряжение на четверть периода;
в цепи с индуктивностью ток отстает от напряжения на четверть периода
в цепи с емкостью ток опережает напряжение на четверть периода;
в цепи с индуктивностью ток отстает от напряжения на четверть периода
Слайд 11тесты
1. Каким сопротивлением обладает цепь, векторная диаграмма тока и напряжения ко
торой
представлена на рисунке?
1-емкостное
2-активное
3-индуктивное
1-емкостное
2-активное
3-индуктивное
Слайд 13тесты
3. Какое из перечисленных утверждений верно?
1-в цепи с активным сопротивлением
ток опережает напряжение на четверть периода;
2 - в цепи с емкостью ток совпадает по фазе с напряжением;
3 - в цепи с индуктивностью ток отстает от напряжения на четверть периода
2 - в цепи с емкостью ток совпадает по фазе с напряжением;
3 - в цепи с индуктивностью ток отстает от напряжения на четверть периода
Слайд 15тесты
5. Что происходит с периодом при увеличении частоты сети в два
раза?
1 – увеличивается в два раза
- уменьшается в два раза
3 - не зависит от частоты
1 – увеличивается в два раза
- уменьшается в два раза
3 - не зависит от частоты

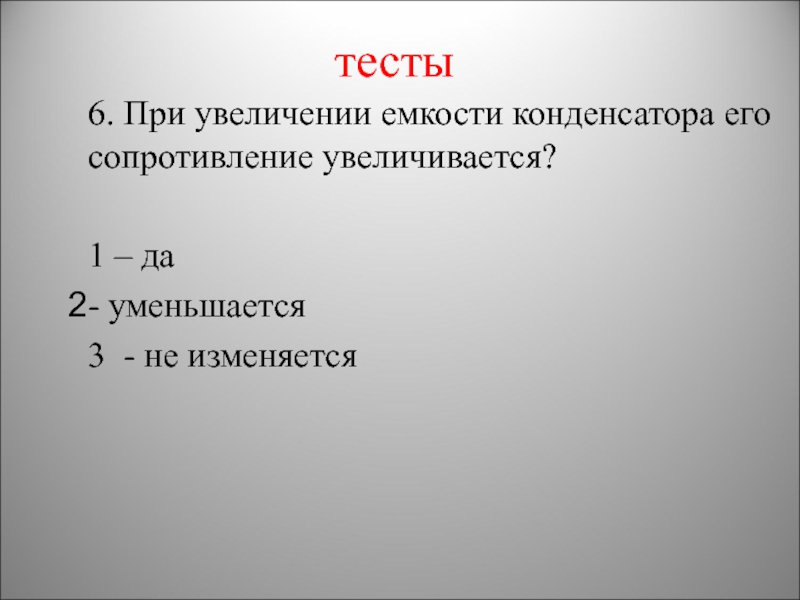

Слайд 16тесты
6. При увеличении емкости конденсатора его сопротивление увеличивается?
1 – да
- уменьшается
3
- не изменяется

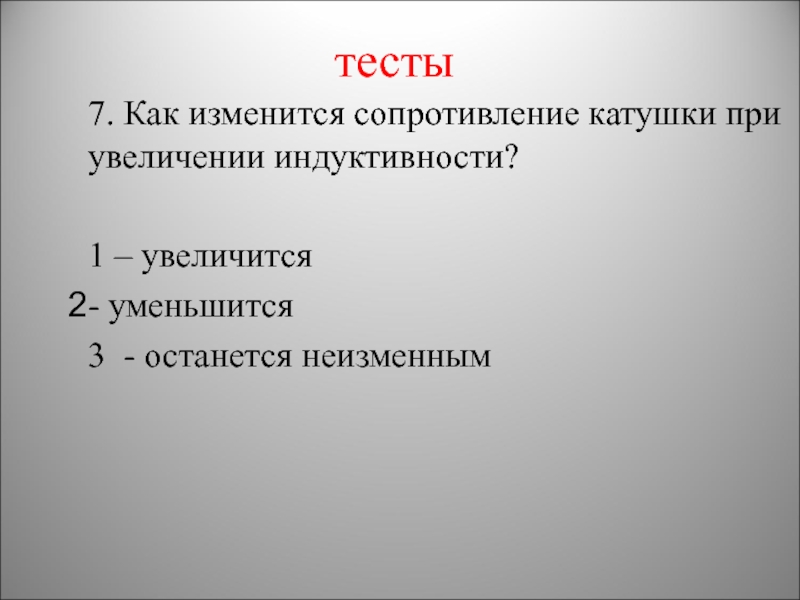

Слайд 17тесты
7. Как изменится сопротивление катушки при увеличении индуктивности?
1 – увеличится
- уменьшится
3 - останется неизменным
Слайд 19тесты
9. Какой элемент не является источником реактивной мощности ?
1 – катушка
2
- конденсатор
3 - резистор
3 - резистор
