Презентация, доклад Легированные инструментальные стали
Содержание
- 1. Презентация Легированные инструментальные стали
- 2. Что же такое легированные инструментальные стали?РЕЗЦЫСВЁРЛАМЕТЧИКИПЛАШКИФРЕЗЫ

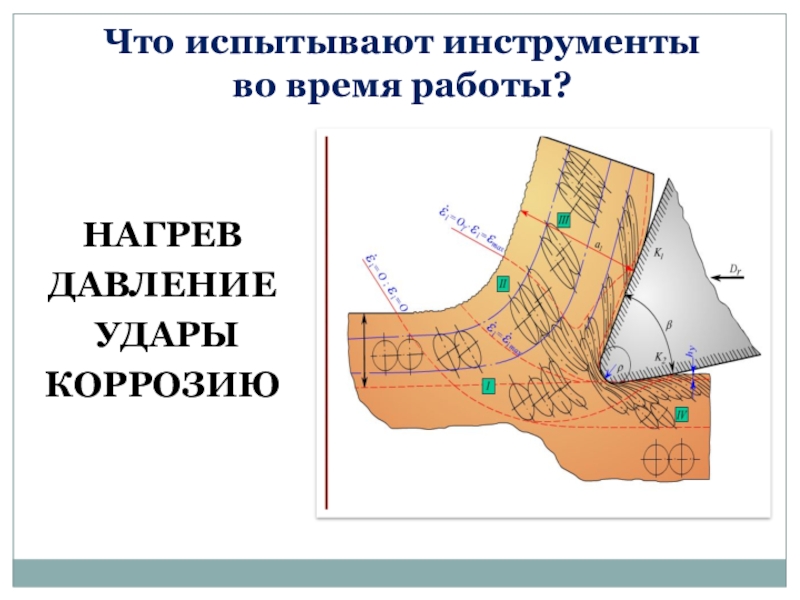

- 3. Что испытывают инструменты во время работы?НАГРЕВДАВЛЕНИЕ УДАРЫКОРРОЗИЮ
- 4. Какими свойствами должны обладать инструменты?ТвёрдостьюПрочностьюКоррозионностойкостьюЖаропрочностьюЖаростойкостьюУпругостью
- 5. Как повысить свойства стали?Х- хром- повышает коррозионную стойкость

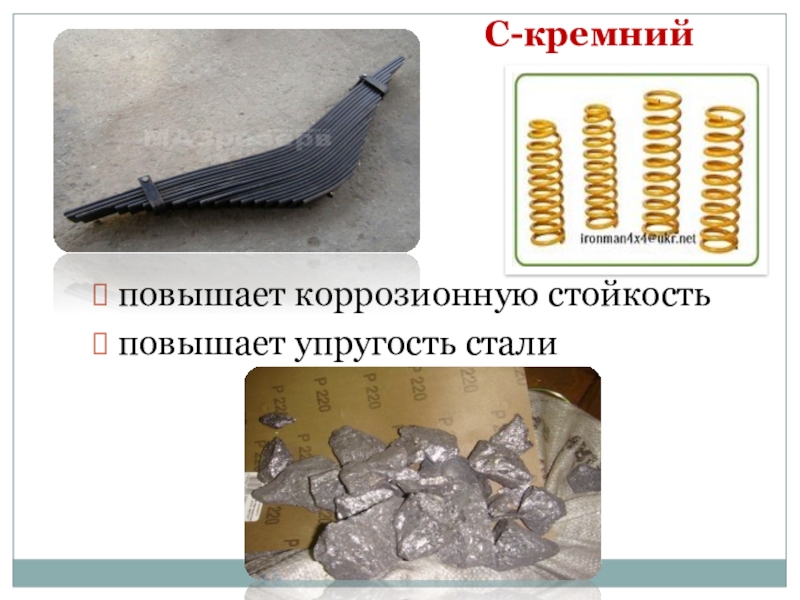

- 6. повышает коррозионную стойкостьповышает упругость стали С-кремний
- 7. В –вольфрамповышает стойкость инструмента к высоким температурам
- 8. Г-марганец повышает износоустойчивостьстали
- 9. Ф-ванадийувеличивает плотность,Твёрдостьпрочность;
- 10. Найдите соответствие между элементом и свойствомВольфрамМарганецХромВанадийКремнийпрочностьжаропрочностьизносоустойчивостькоррозийная стойкостьупругость

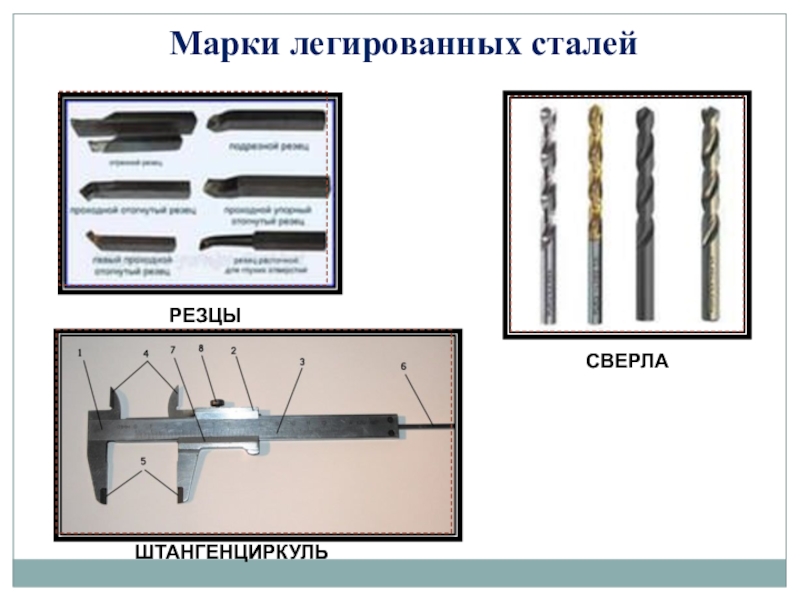

- 11. ХВ5ХВГ9ХС Марки легированных сталей РЕЗЦЫСВЕРЛАШТАНГЕНЦИРКУЛЬ

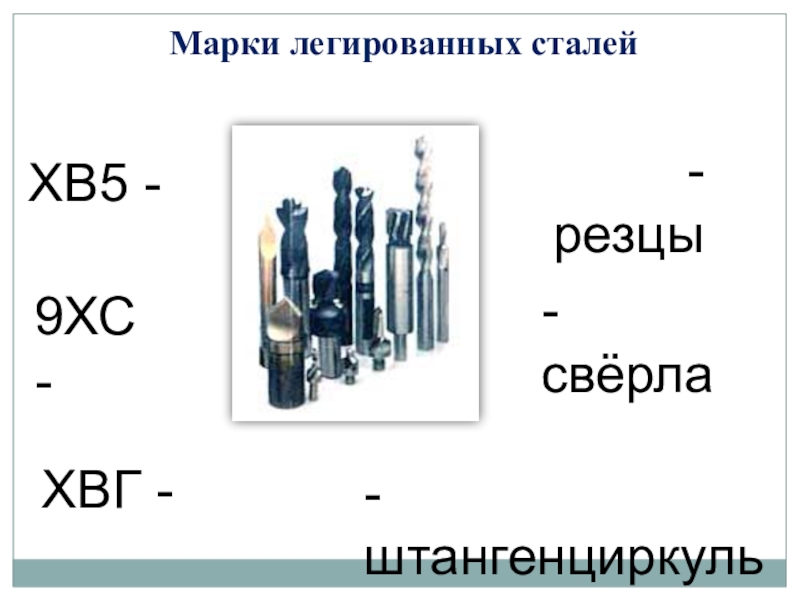

- 12. Марки легированных сталей ХВ5 -9ХС -ХВГ -- резцы- свёрла- штангенциркуль
- 13. Легированные инструментальные стали имеют буквенное и цифровое
- 14. Например - 9ХСстальинструментальная легированнаяСодержит: углерода -0,9% хрома -1%кремния-1%

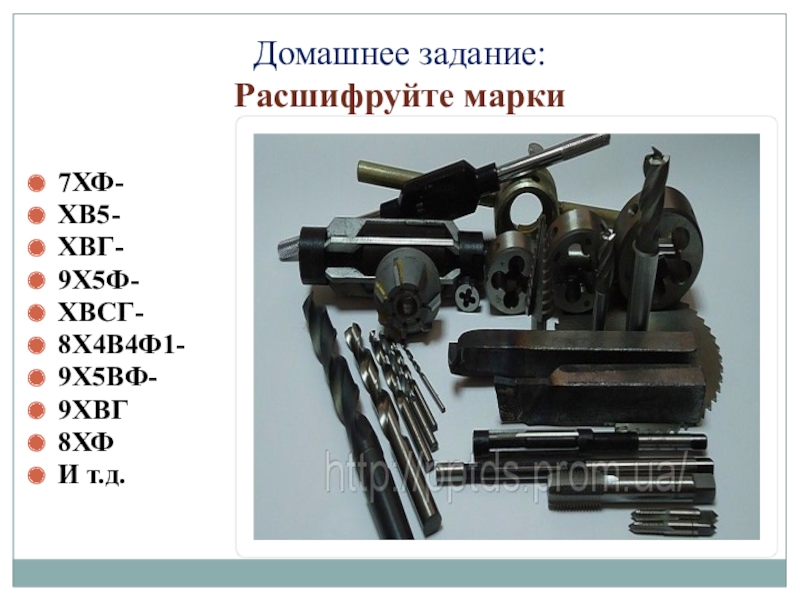

- 15. Домашнее задание: Расшифруйте марки7ХФ-ХВ5-ХВГ-9Х5Ф-ХВСГ-8Х4В4Ф1-9Х5ВФ-9ХВГ8ХФИ т.д.
- 16. Слайд 16
- 17. Спасибо за внимание!!!
Что же такое легированные инструментальные стали?РЕЗЦЫСВЁРЛАМЕТЧИКИПЛАШКИФРЕЗЫ
Слайд 1Тема : Легированные
инструментальные стали
Цель: Научиться определять назначение, свойства и состав
легированных инструментальных сталей
Слайд 4Какими свойствами должны обладать инструменты?
Твёрдостью
Прочностью
Коррозионностойкостью
Жаропрочностью
Жаростойкостью
Упругостью
Слайд 10Найдите соответствие между
элементом и свойством
Вольфрам
Марганец
Хром
Ванадий
Кремний
прочность
жаропрочность
износоустойчивость
коррозийная стойкость
упругость
Слайд 13Легированные инструментальные стали имеют буквенное и цифровое обозначение
Всего вещества 100%
1.
Первая цифра означает содержание углерода в десятых долях процента.
2. Цифра после буквы означает содержание легирующего элемента в целых долях процента.
3.Отсутствие цифры после буквы означает что данного элемента около одного процента.
4.Остальное железо .
100% - 3,1% = 96,9%
Состав стали: 1Г2С
2. Цифра после буквы означает содержание легирующего элемента в целых долях процента.
3.Отсутствие цифры после буквы означает что данного элемента около одного процента.
4.Остальное железо .
100% - 3,1% = 96,9%
Состав стали: 1Г2С
Например 1Г2С

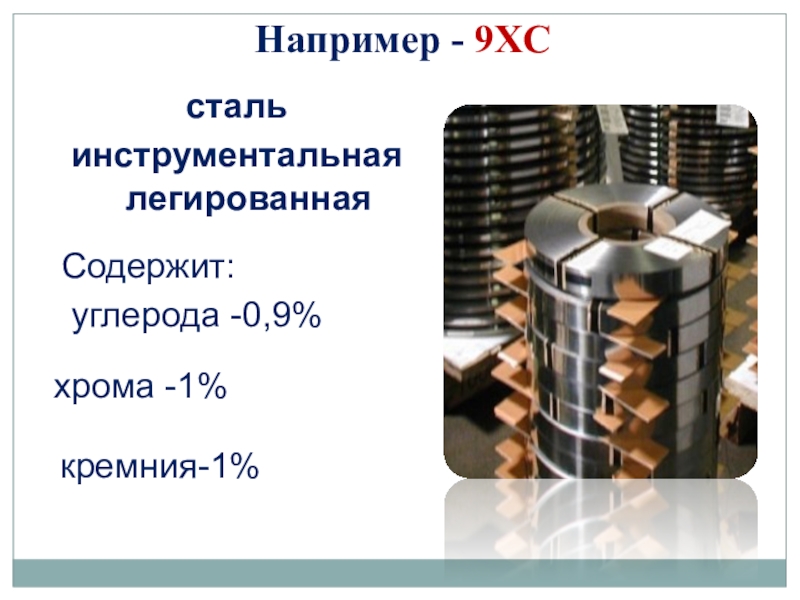

Слайд 14Например - 9ХС
сталь
инструментальная легированная
Содержит:
углерода -0,9%
хрома -1%
кремния-1%
