Презентация, доклад Крепёжные резьбовые соединения
Содержание
- 1. Презентация Крепёжные резьбовые соединения
- 2. Виды резьбовых крепёжных соединений
- 3. Крепёжная метрическая резьба
- 4. Болтовое соединение

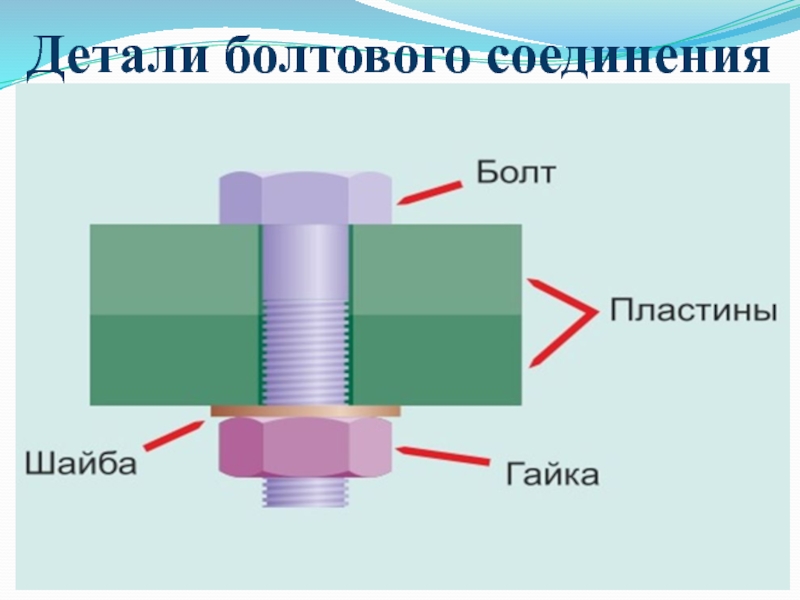

- 5. Детали болтового соединения
- 6. Слайд 6
- 7. Элементы болта
- 8. Исполнения болтов с шестигранной головкой1. Болт с шестигранной головкой

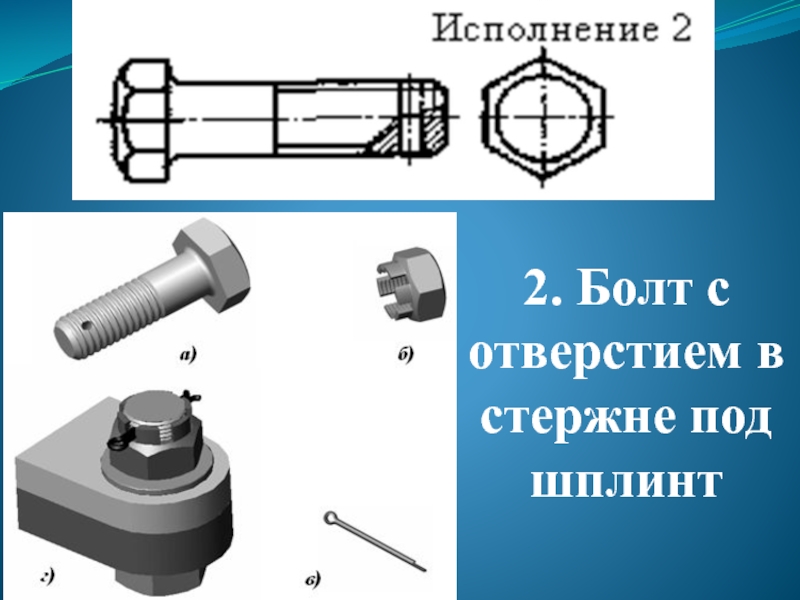

- 9. 2. Болт с отверстием в стержне под шплинт

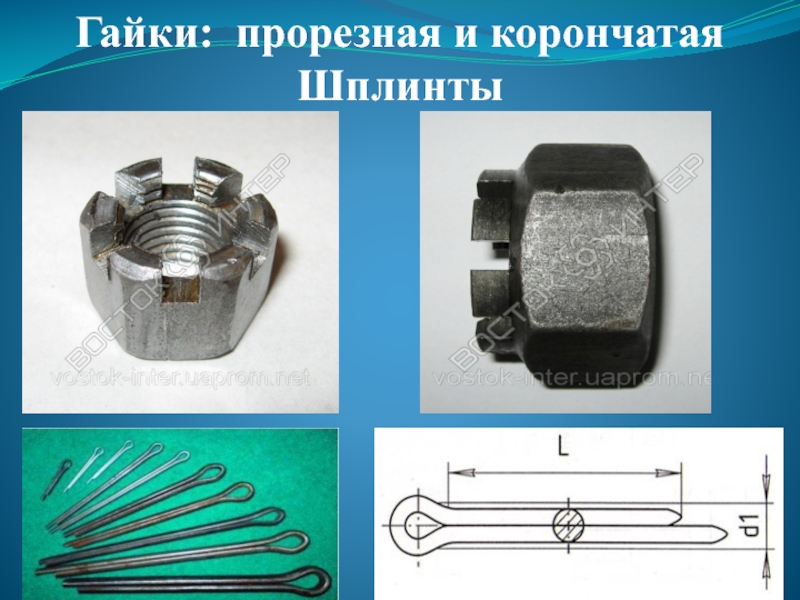

- 10. Гайки: прорезная и корончатая Шплинты
- 11. 3. Болт с двумя отверстиями в головке для стопорения группы болтов с помощью проволоки

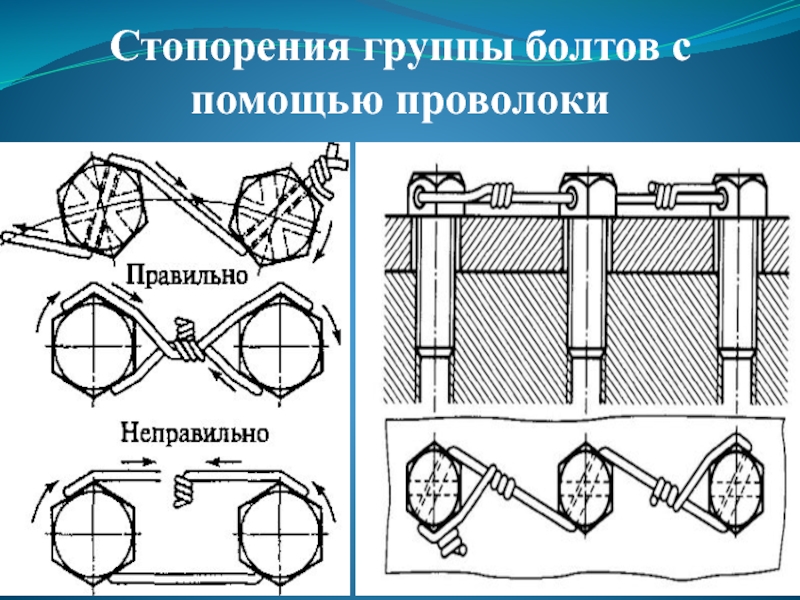

- 12. Стопорения группы болтов с помощью проволоки
- 13. Гайка – изделие с резьбовым отверстием для навинчивания на болт, винт, шпильку или другую деталь

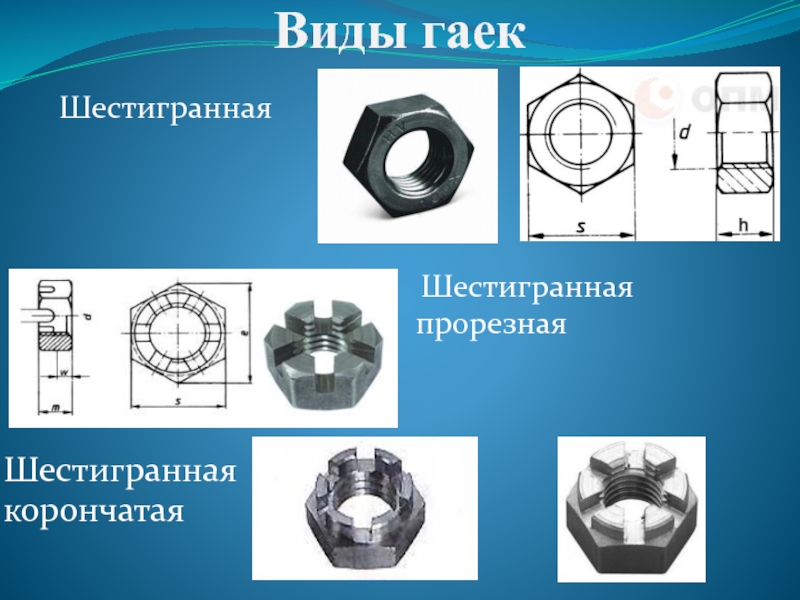

- 14. Виды гаек Шестигранная

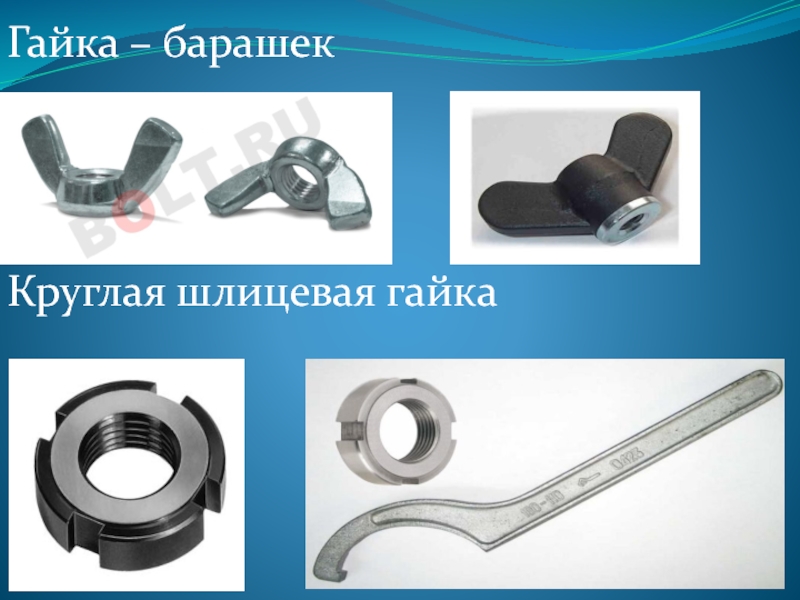

- 15. Гайка – барашекКруглая шлицевая гайка

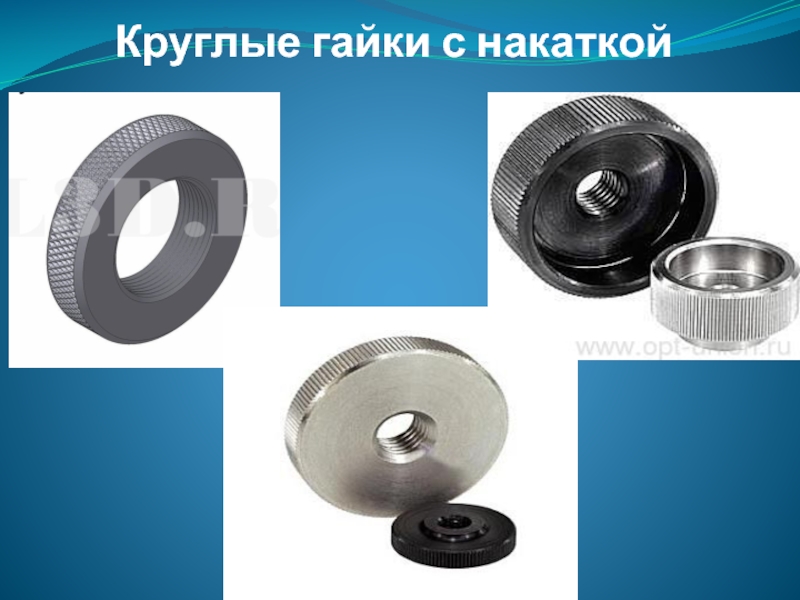

- 16. Круглые гайки с накаткой

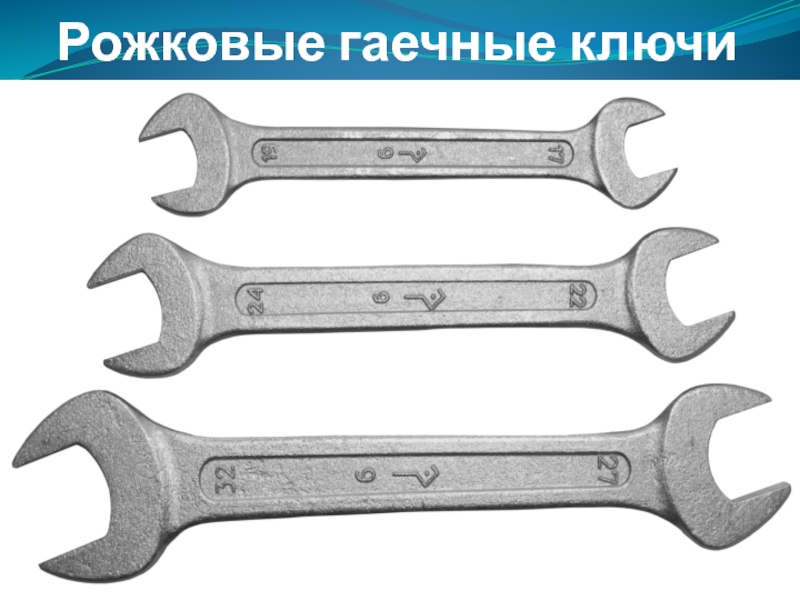

- 17. Рожковые гаечные ключи
- 18. Разводной гаечный ключ

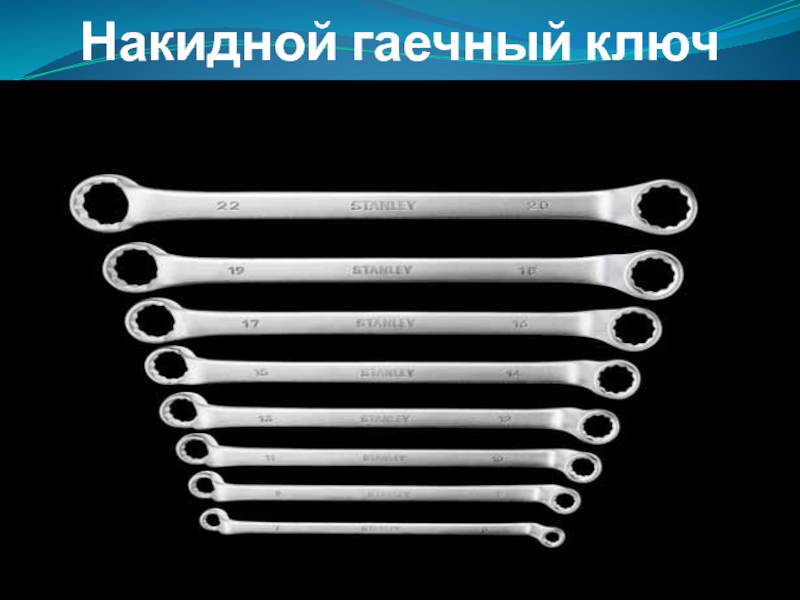

- 19. Накидной гаечный ключ

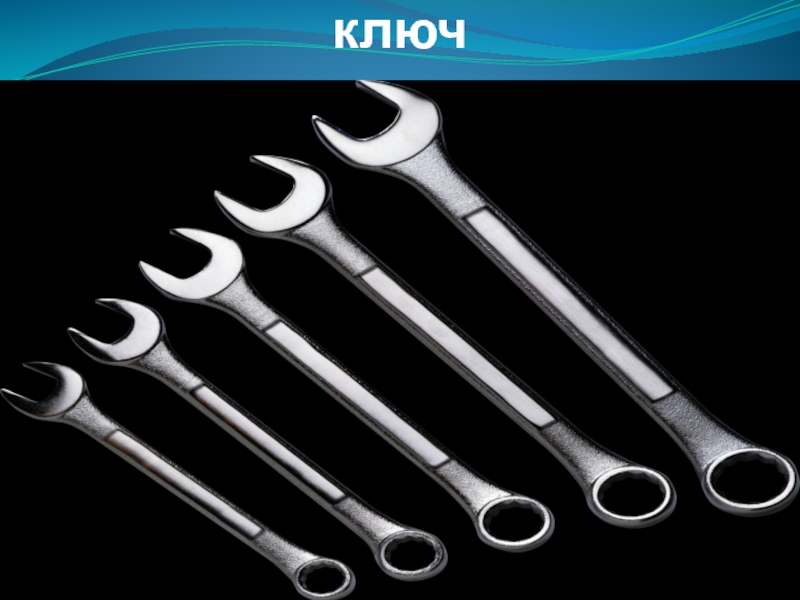

- 20. Комбинированный гаечный ключ

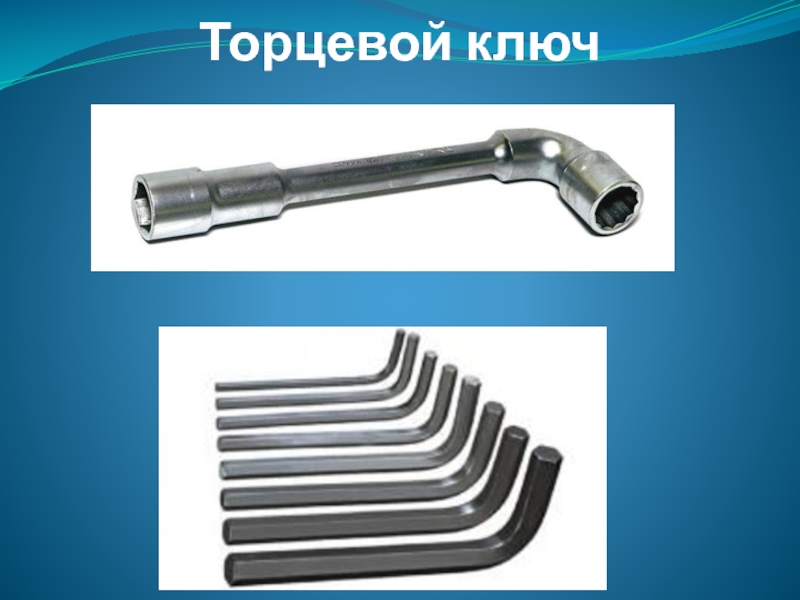

- 21. Торцевой ключ

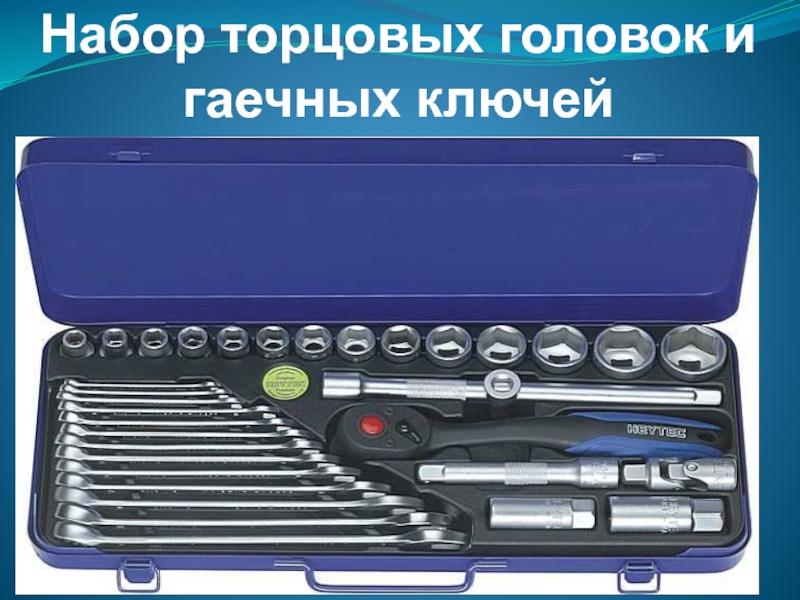

- 22. Набор торцовых головок и гаечных ключей

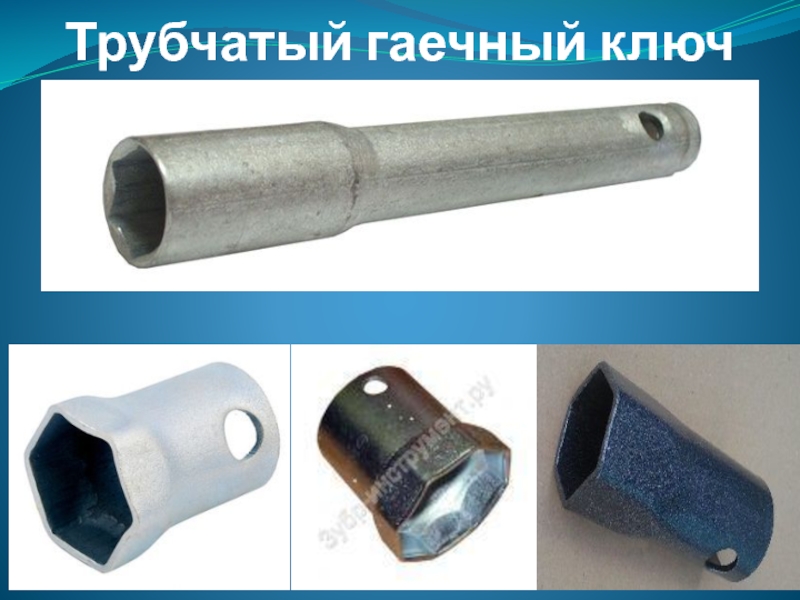

- 23. Трубчатый гаечный ключ

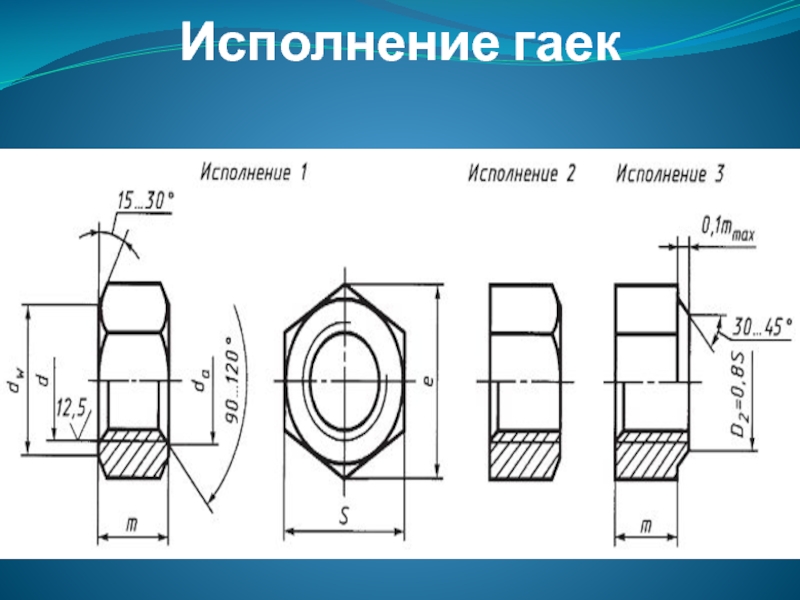

- 24. Исполнение гаек
- 25. Шайба – цельная или разрезанная пластинка с
- 26. Назначение шайб: 1. Предохранять поверхность детали от

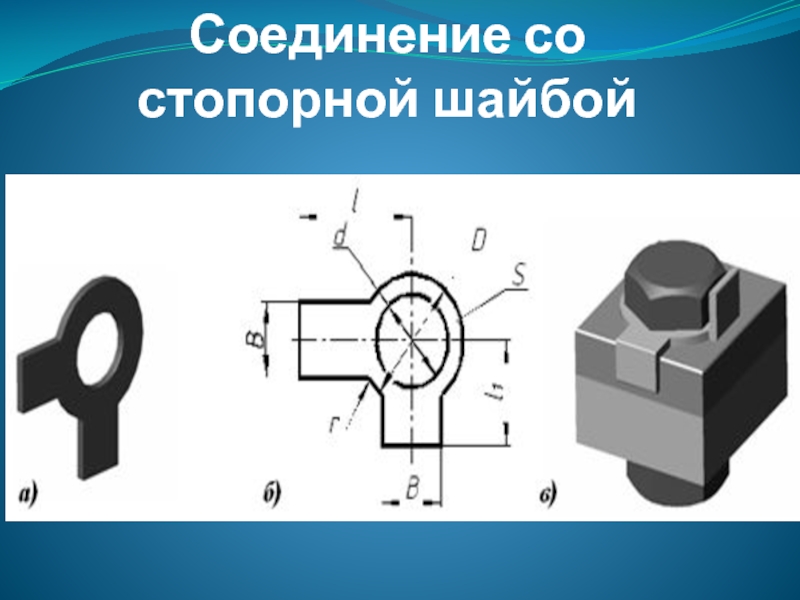

- 27. Соединение со стопорной шайбой

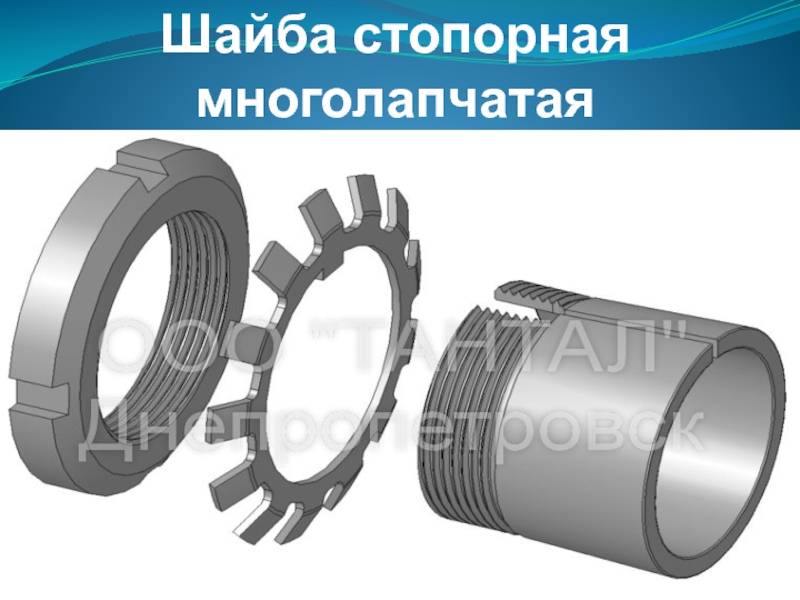

- 28. Шайба стопорная многолапчатая
- 29. Гроверная шайбаОсновное предназначение крепёжной детали – предотвращение

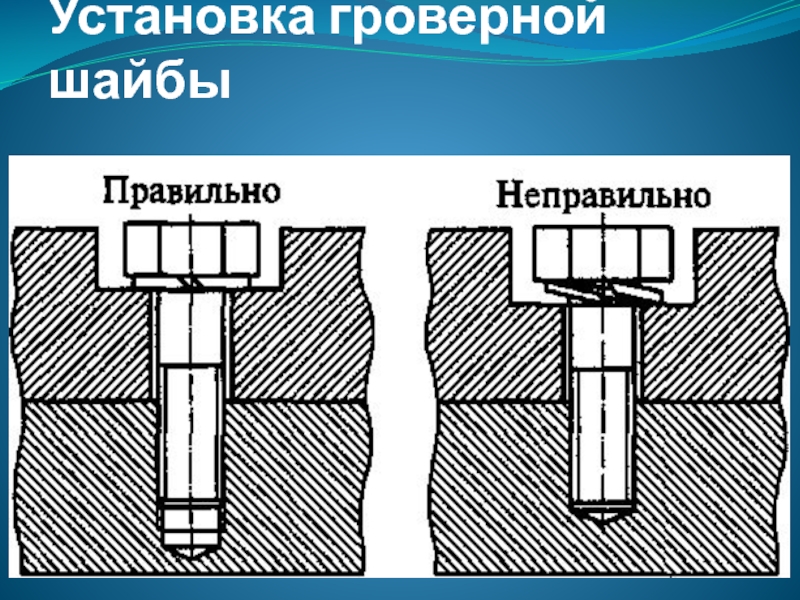

- 30. Установка гроверной шайбы

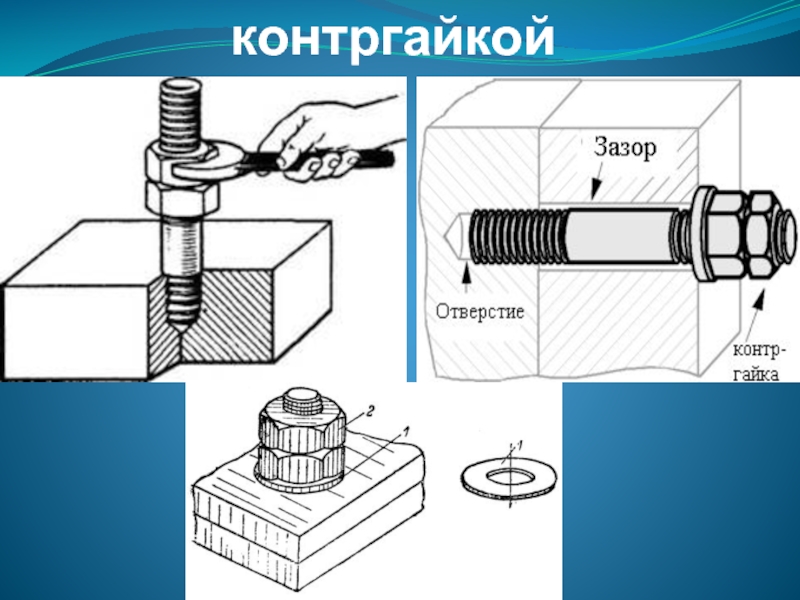

- 31. Соединение с контргайкой
- 32. Колпачковая гайка

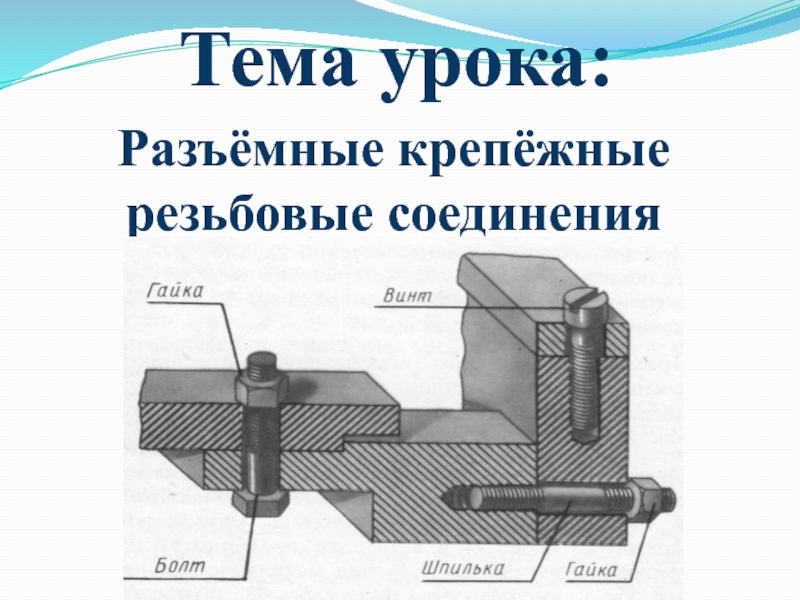

Виды резьбовых крепёжных соединений Болтовое соединение Винтовое соединение Шпилечное соединение
Слайд 2Виды резьбовых крепёжных соединений
Болтовое соединение
Винтовое соединение
Шпилечное соединение
Шпилечное соединение
Слайд 13Гайка – изделие с резьбовым отверстием для навинчивания на болт, винт,
шпильку или другую деталь
Слайд 25Шайба – цельная или разрезанная пластинка с круглым отверстием, предназначенная для
установки под гайку, головку болта или винта

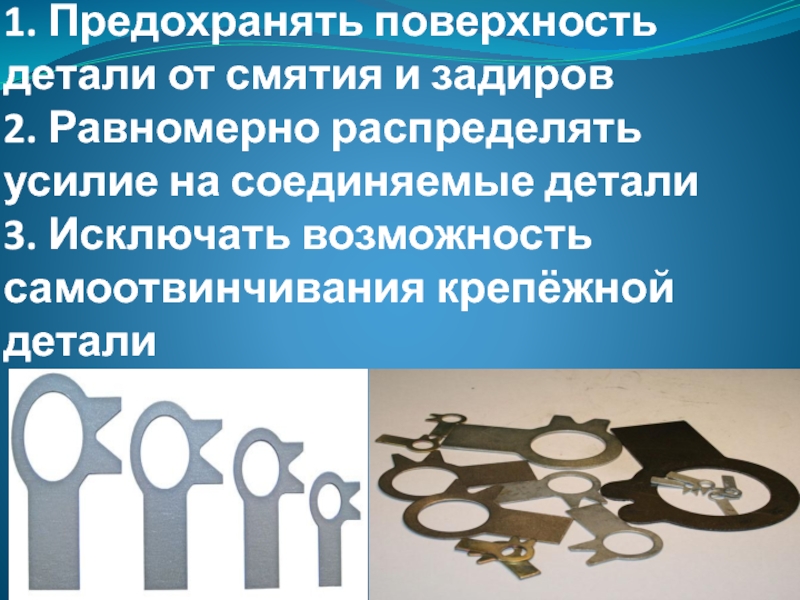

Слайд 26Назначение шайб: 1. Предохранять поверхность детали от смятия и задиров 2. Равномерно распределять
усилие на соединяемые детали
3. Исключать возможность самоотвинчивания крепёжной детали

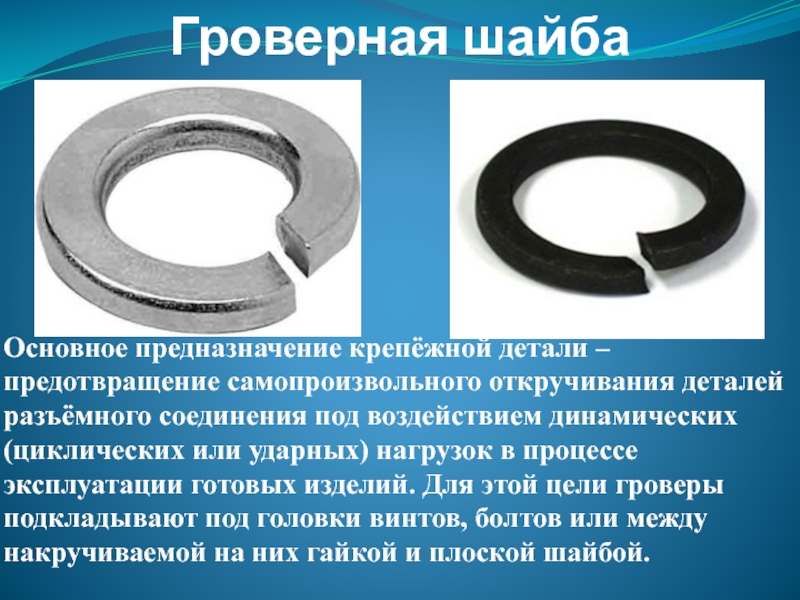

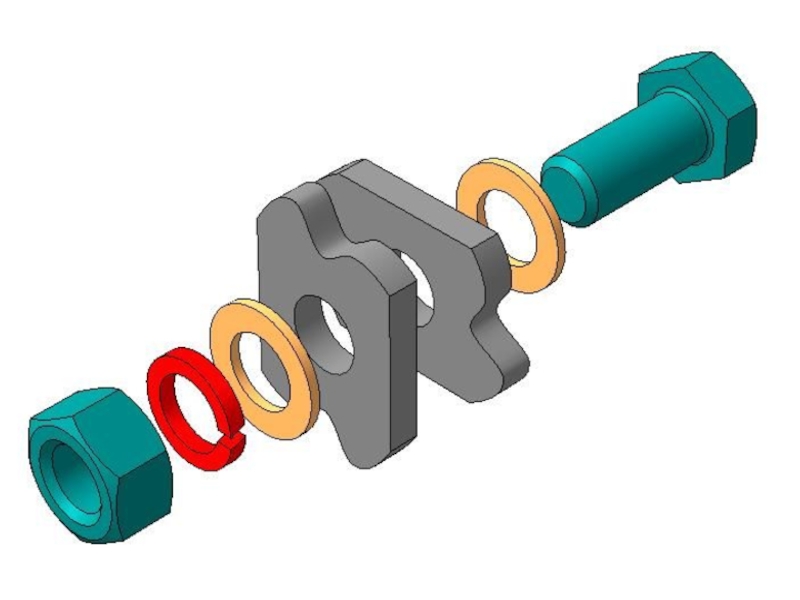

Слайд 29Гроверная шайба
Основное предназначение крепёжной детали – предотвращение самопроизвольного откручивания деталей разъёмного
соединения под воздействием динамических (циклических или ударных) нагрузок в процессе эксплуатации готовых изделий. Для этой цели гроверы подкладывают под головки винтов, болтов или между накручиваемой на них гайкой и плоской шайбой.
