Презентация, доклад к видео-уроку Опиливание сортового проката круглого сечения
Содержание
- 1. Презентация к видео-уроку Опиливание сортового проката круглого сечения
- 2. Опиливание металлаЭто слесарная операция по срезанию с
- 3. Способы опиливания1. косым штрихом слева направо – справа налево2. продольное направление3. поперечное направление
- 4. Порядок опиливания четырёхгранникаПрежде чем изготовить 4- гранник
- 5. примерДиаметр валика 17 мм, а размер четырёхгранника
- 6. Способы крепления деталей при опиливанииВ слесарных тискахНа деревянном брускеНа бруске с прижимом

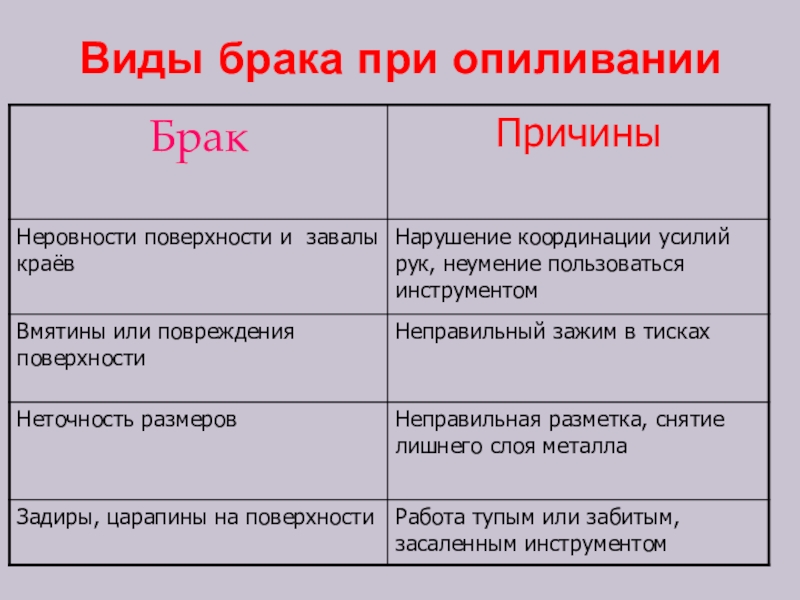

- 7. Виды брака при опиливании
- 8. Правила безопасности при опиливании металлаЗаготовка должна быть
- 9. Список литературыБиблиотека электронных наглядных пособийТЕХНОЛОГИЯМинистерство образования Российской Федерации, 2009ГУРЦ ЭМТО, 2009ЗАО «Инфостудия ЭКОН», 2009
Опиливание металлаЭто слесарная операция по срезанию с заготовки слоя металла с помощью напильника для получения требуемых размеров, форм, заданной шероховатости.ВИДЫ ОБРАБОТКИ ПРИ ОПИЛИВАНИИ:ЧЕРНОВАЯЧИСТОВАЯОТДЕЛОЧНАЯ
Слайд 1Тема урока: «Опиливание четырёхгранника из сортового проката типа «круг»
Цель: научиться опиливать
Слайд 2Опиливание металла
Это слесарная операция по срезанию с заготовки слоя металла с
помощью напильника для получения требуемых размеров, форм, заданной шероховатости.
ВИДЫ ОБРАБОТКИ ПРИ ОПИЛИВАНИИ:
ЧЕРНОВАЯ
ЧИСТОВАЯ
ОТДЕЛОЧНАЯ
ВИДЫ ОБРАБОТКИ ПРИ ОПИЛИВАНИИ:
ЧЕРНОВАЯ
ЧИСТОВАЯ
ОТДЕЛОЧНАЯ

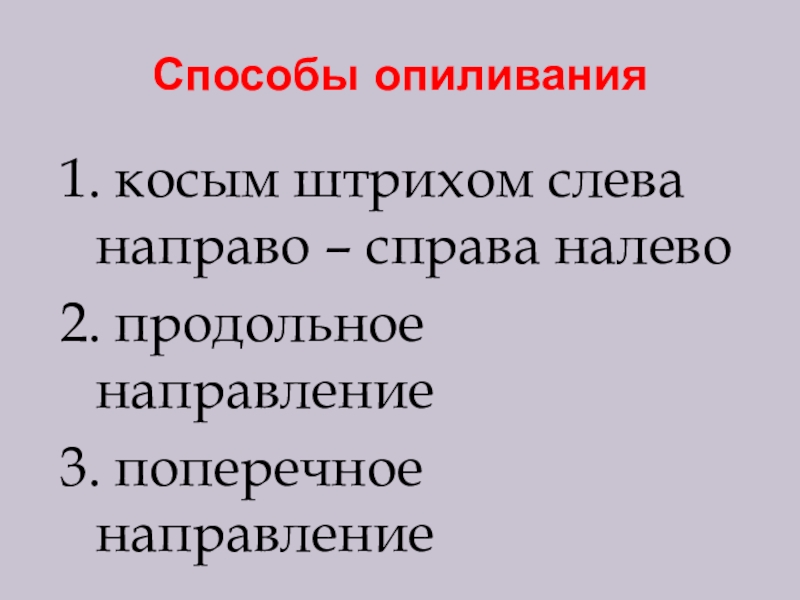

Слайд 3Способы опиливания
1. косым штрихом слева направо – справа налево
2. продольное направление
3.
поперечное направление
Слайд 4Порядок опиливания четырёхгранника
Прежде чем изготовить 4- гранник с квадратным сечением, неободимо
знать диаметр вала из которого его делают, а так же размер самого квадрата
Слайд 5пример
Диаметр валика 17 мм, а размер четырёхгранника 12*12 мм, необходимо определить
припуск срезаемого слоя металла на каждую из четырёх сторон

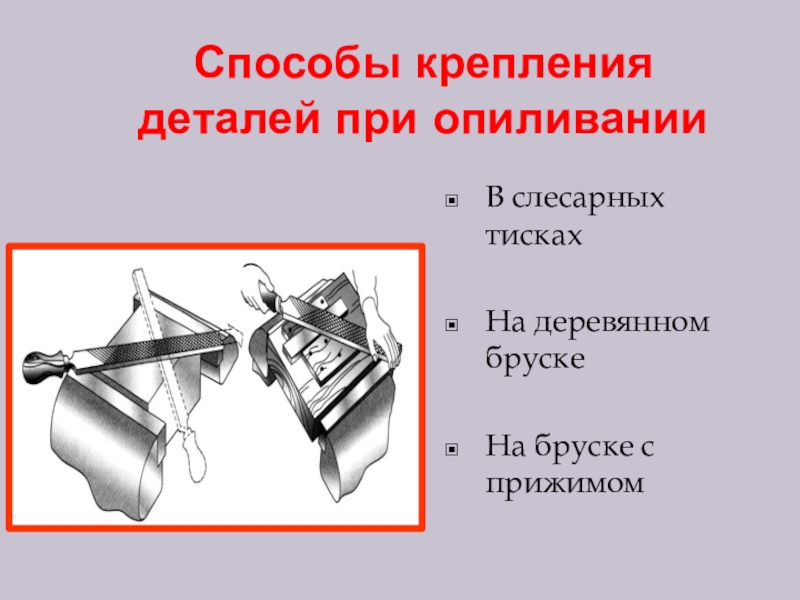

Слайд 6Способы крепления деталей при опиливании
В слесарных тисках
На деревянном бруске
На бруске с
прижимом

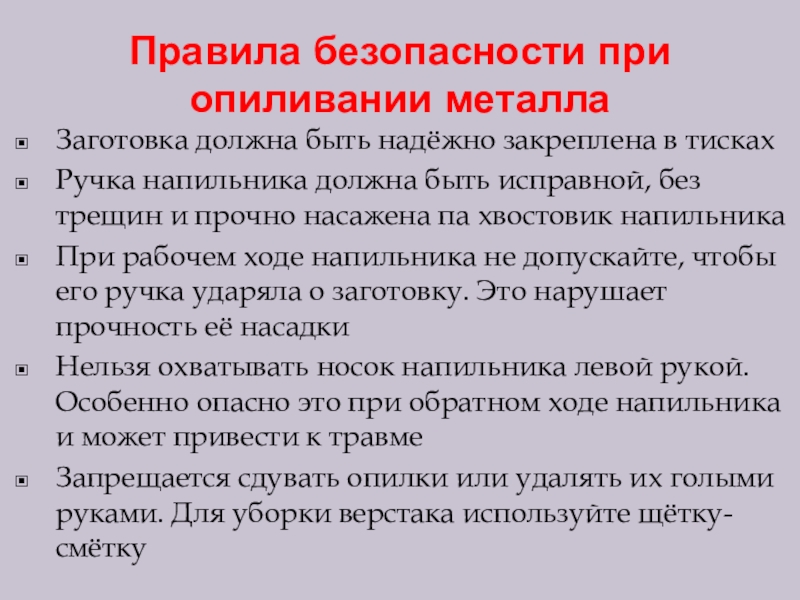

Слайд 8Правила безопасности при опиливании металла
Заготовка должна быть надёжно закреплена в тисках
Ручка
напильника должна быть исправной, без трещин и прочно насажена па хвостовик напильника
При рабочем ходе напильника не допускайте, чтобы его ручка ударяла о заготовку. Это нарушает прочность её насадки
Нельзя охватывать носок напильника левой рукой. Особенно опасно это при обратном ходе напильника и может привести к травме
Запрещается сдувать опилки или удалять их голыми руками. Для уборки верстака используйте щётку-смётку
При рабочем ходе напильника не допускайте, чтобы его ручка ударяла о заготовку. Это нарушает прочность её насадки
Нельзя охватывать носок напильника левой рукой. Особенно опасно это при обратном ходе напильника и может привести к травме
Запрещается сдувать опилки или удалять их голыми руками. Для уборки верстака используйте щётку-смётку

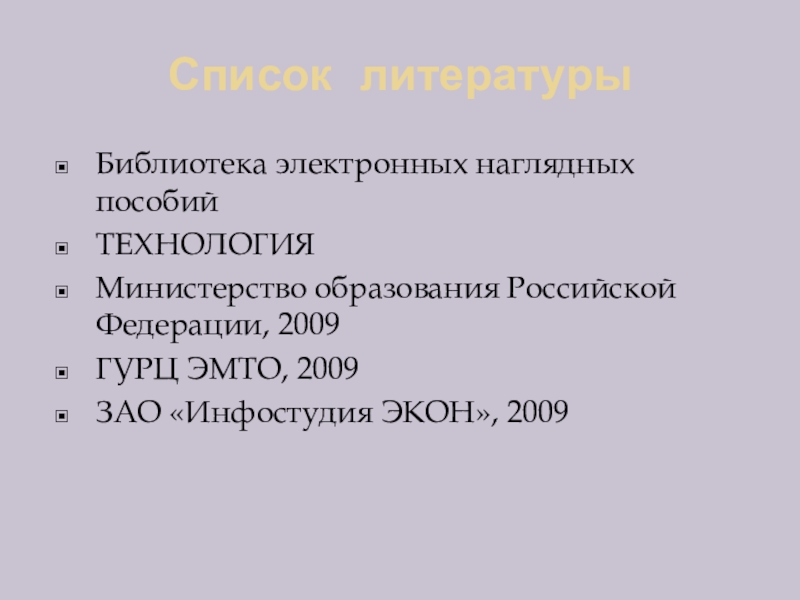

Слайд 9Список литературы
Библиотека электронных наглядных пособий
ТЕХНОЛОГИЯ
Министерство образования Российской Федерации, 2009
ГУРЦ ЭМТО, 2009
ЗАО
«Инфостудия ЭКОН», 2009
