Презентация, доклад к уроку Устройство и назначение токарно - винторезного станка. ТВ-6
Содержание
- 1. Презентация к уроку Устройство и назначение токарно - винторезного станка. ТВ-6
- 2. Отрезание.
- 3. Схема подрезания торцаПодрезание торца – (а) и уступа – (б)1-проходным прямым ;2проходным отогнутым;3-проходным упорным;4-проходным (торцовым)

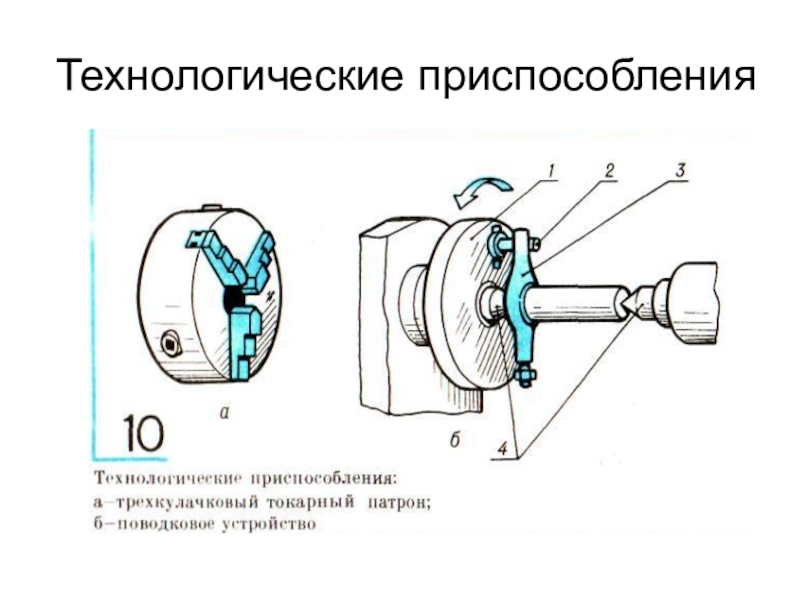

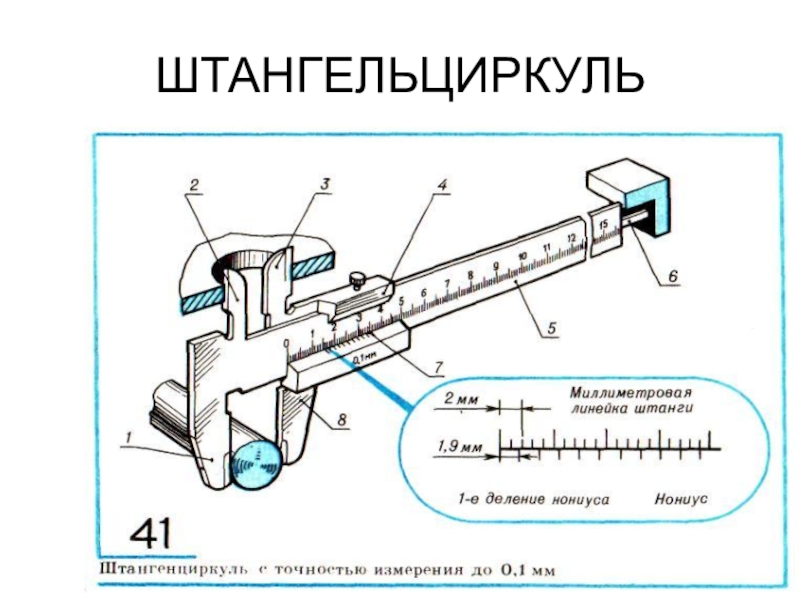

- 4. Технологические приспособления

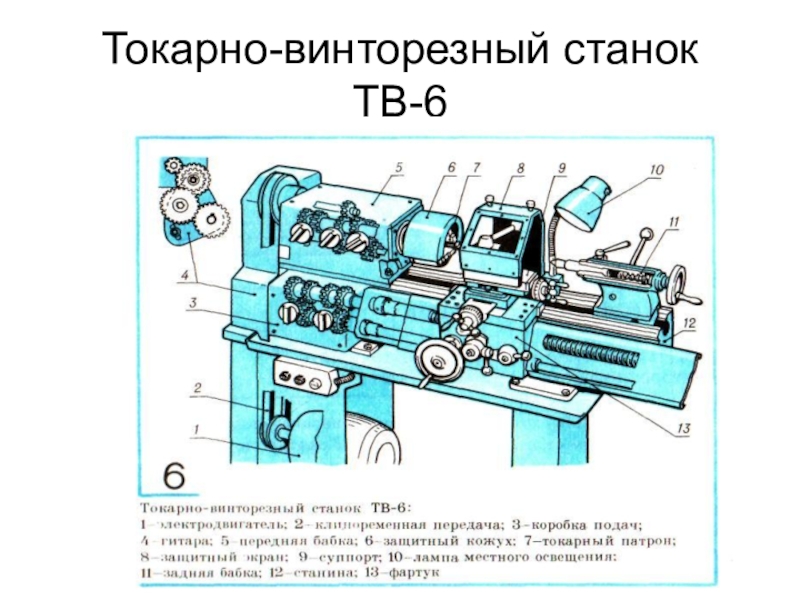

- 5. Токарно-винторезный станок ТВ-6

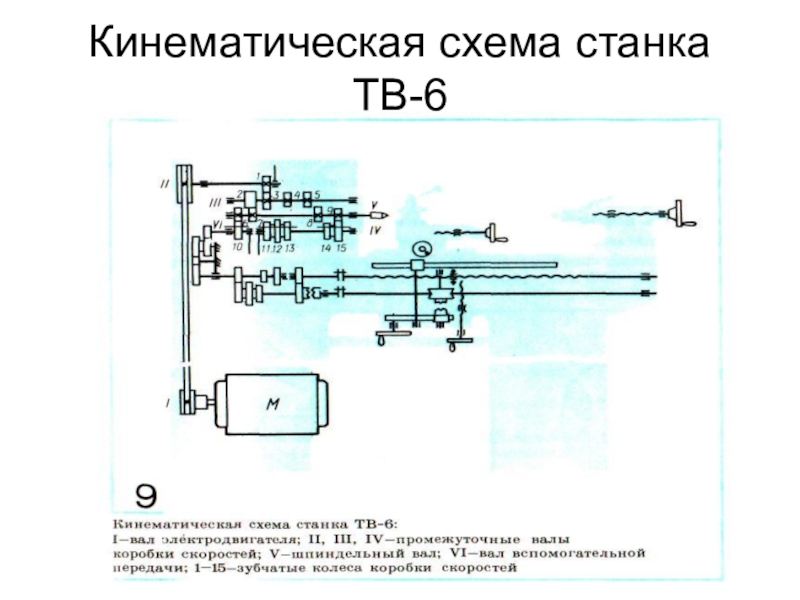

- 6. Кинематическая схема станка ТВ-6
- 7. Фартук. Составные части

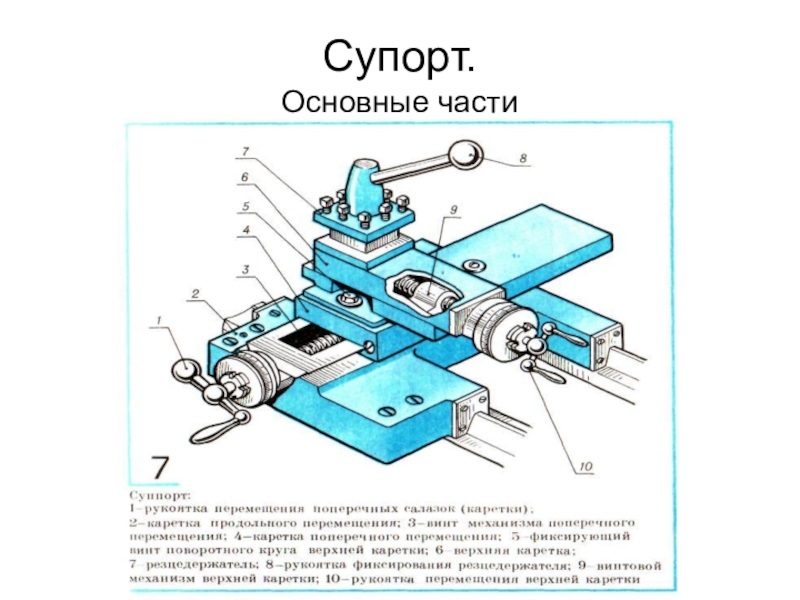

- 8. Супорт. Основные части

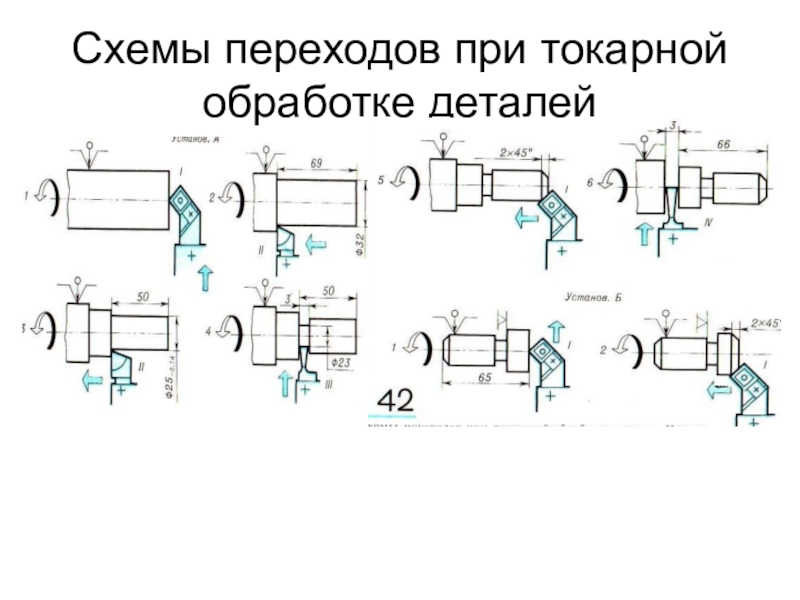

- 9. Схемы переходов при токарной обработке деталей
- 10. Схемы переходов при токарной обработке деталей
- 11. Установка резца в резцедержателе Устанавливают резцы в

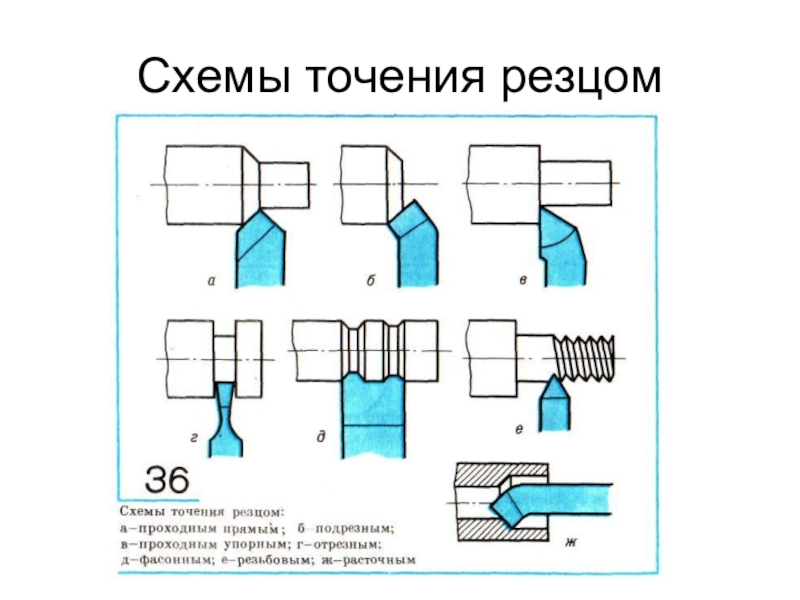

- 12. Схемы точения резцом
- 13. ВИДЫ РЕЗЦОВ

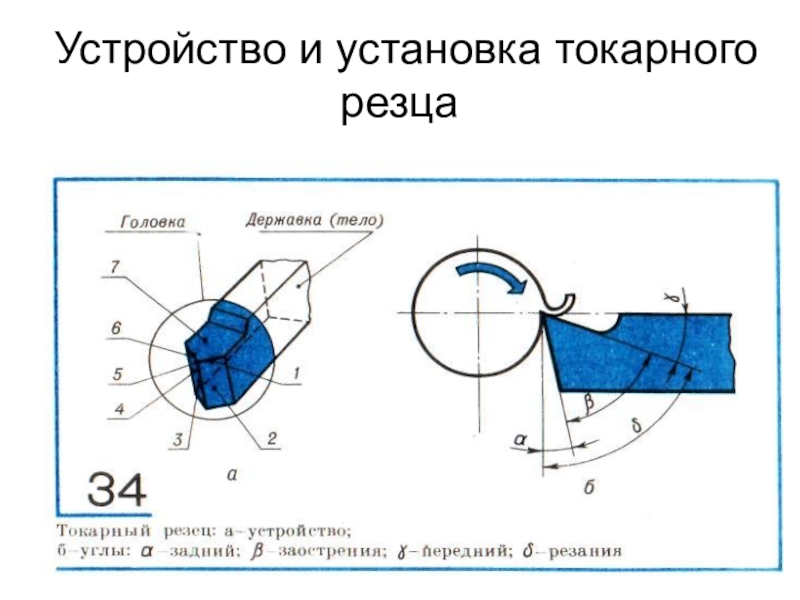

- 14. Устройство и установка токарного резца

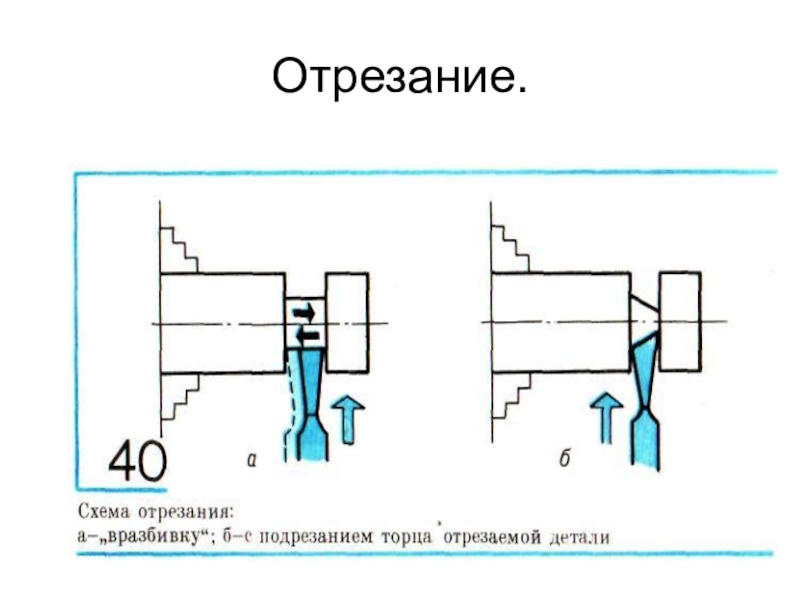

Отрезание.
Слайд 3Схема подрезания торца
Подрезание торца – (а) и уступа – (б)
1-проходным прямым
;
2проходным отогнутым;
3-проходным упорным;
4-проходным (торцовым)
2проходным отогнутым;
3-проходным упорным;
4-проходным (торцовым)

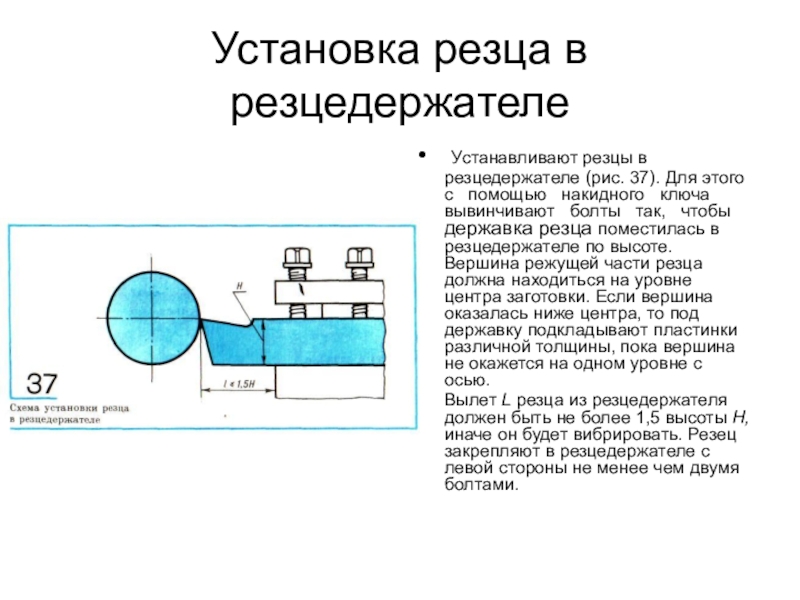

Слайд 11Установка резца в резцедержателе
Устанавливают резцы в резцедержателе (рис. 37). Для
этого с помощью накидного ключа вывинчивают болты так, чтобы державка резца поместилась в резцедержателе по высоте. Вершина режущей части резца должна находиться на уровне центра заготовки. Если вершина оказалась ниже центра, то под державку подкладывают пластинки различной толщины, пока вершина не окажется на одном уровне с осью.
Вылет L резца из резцедержателя должен быть не более 1,5 высоты Н, иначе он будет вибрировать. Резец закрепляют в резцедержателе с левой стороны не менее чем двумя болтами.
Вылет L резца из резцедержателя должен быть не более 1,5 высоты Н, иначе он будет вибрировать. Резец закрепляют в резцедержателе с левой стороны не менее чем двумя болтами.
