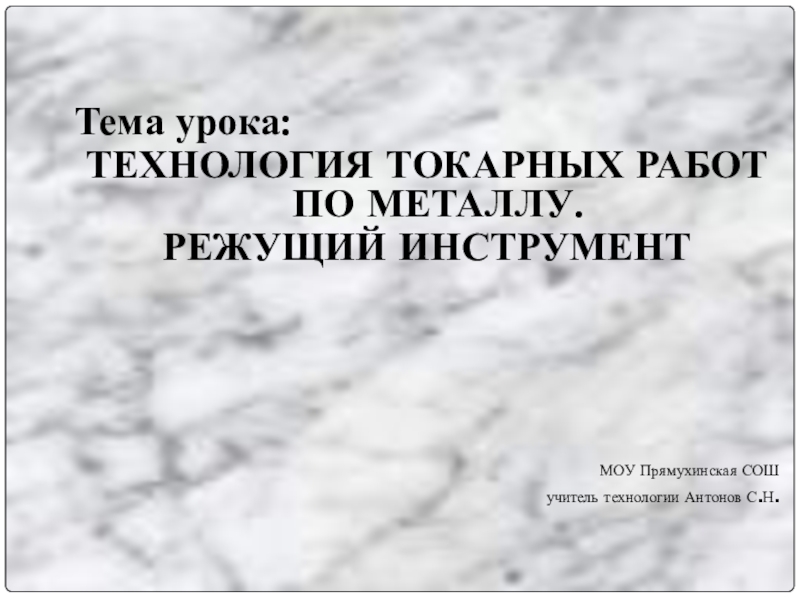

Презентация, доклад к уроку технологии.Технология токарных работ по металлу.

технологии Антонов С.Н.

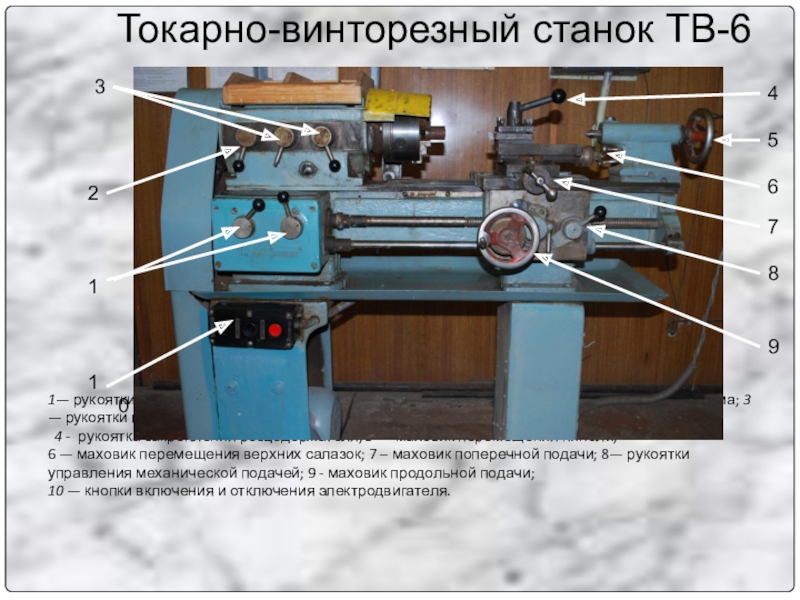

3 — рукоятки переключения частоты вращения шпинделя; 4 - рукоятка закрепления резцедержателя; 5 — маховик перемещения пиноли; 6 — маховик перемещения верхних салазок; 7 – маховик поперечной подачи; 8— рукоятки управления механической подачей; 9 - маховик продольной подачи; 10 — кнопки включения и отключения электродвигателя.

Токарно-винторезный станок ТВ-6

3

2

1

4

7

5

8

9

6

10

режущим ребром.
Резец — один из наиболее простых и распространенных металлорежущих инструментов. Он срезает слой металла в основном своей главной режущей кромкой, имеющей прямую или фасонную форму. Подача резца производится перпендикулярно движению резания.

резца;
4 - главная задняя поверхность;
5 - главная режущая кромка; 6 - передняя поверхность;
7 – головка резца,
8 – тело резца.

7

8

Записать в тетрадь

– обработанная поверхность; 4 – резец; 5 – передняя поверхность резца; 6 – задняя поверхность резца;

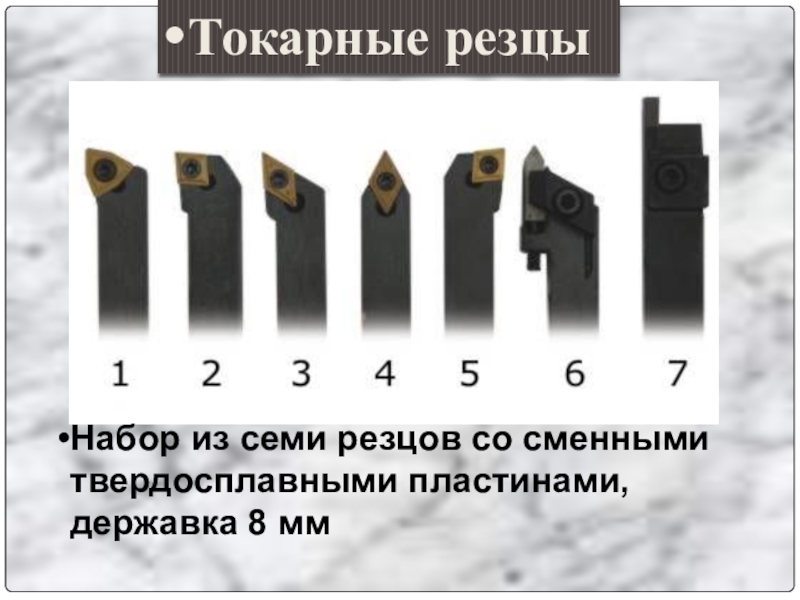

резцы

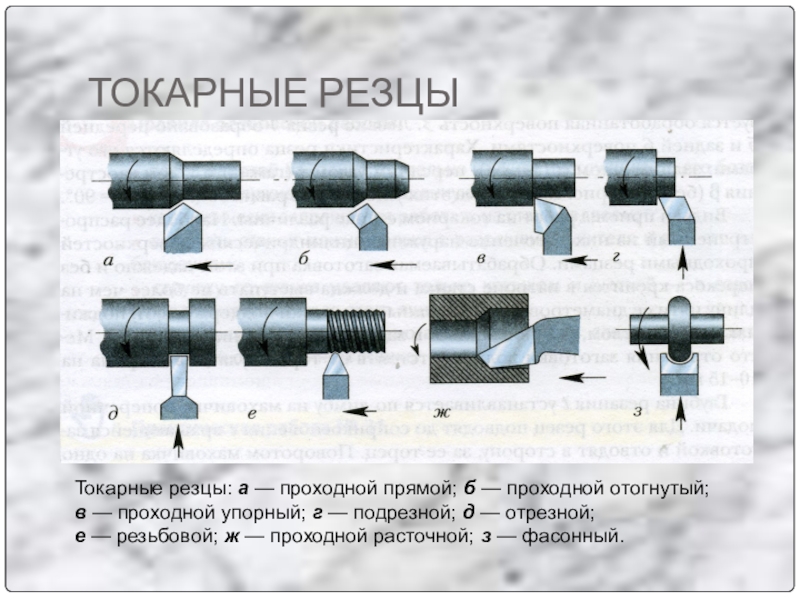

— проходной упорный; г — подрезной; д — отрезной;
е — резьбовой; ж — проходной расточной; з — фасонный.

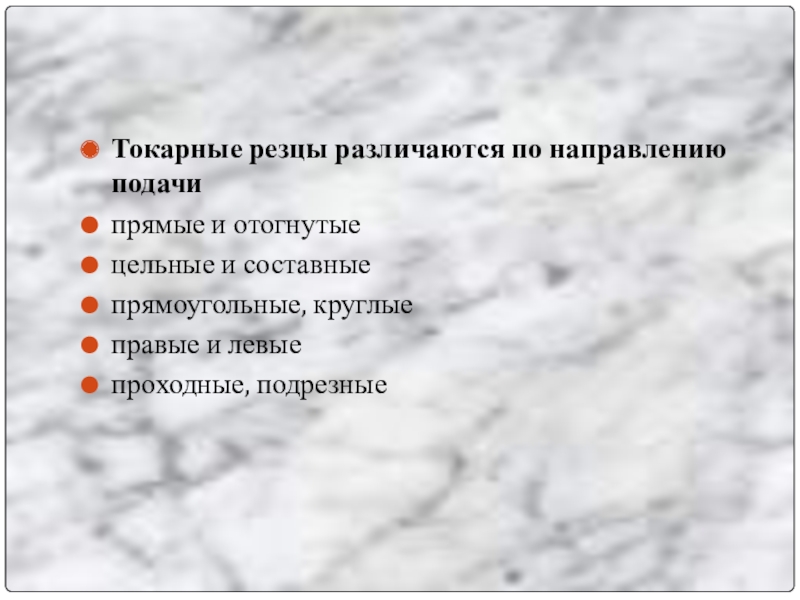

и левые

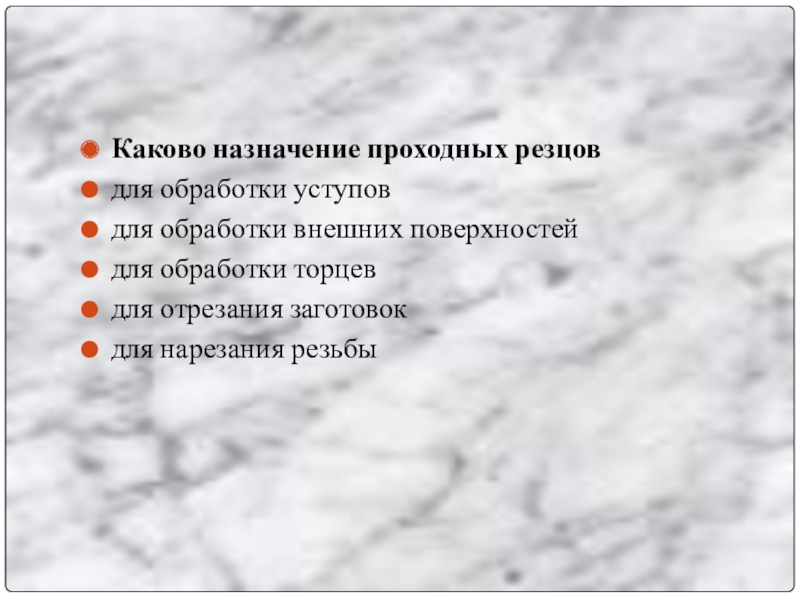

проходные, подрезные

отрезания заготовок
для нарезания резьбы

в металл

ломки стружки

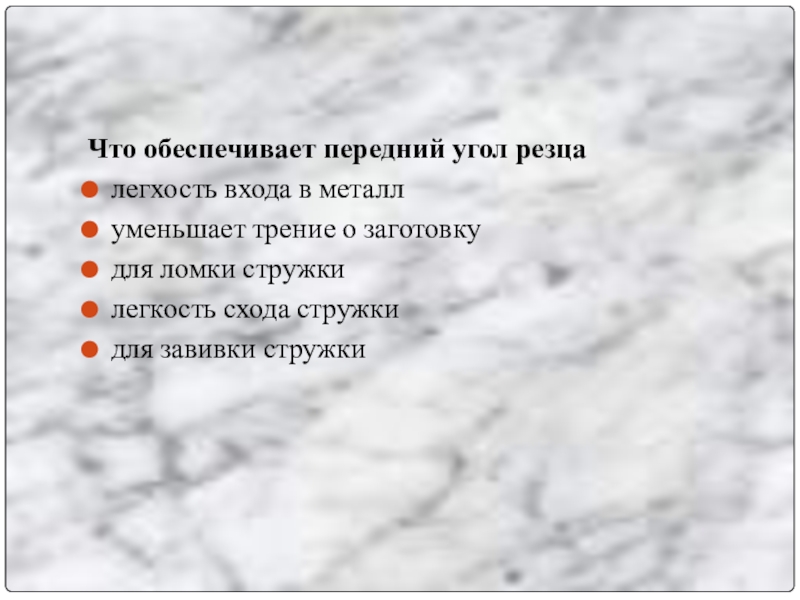

легкость схода стружки
для завивки стружки

резца

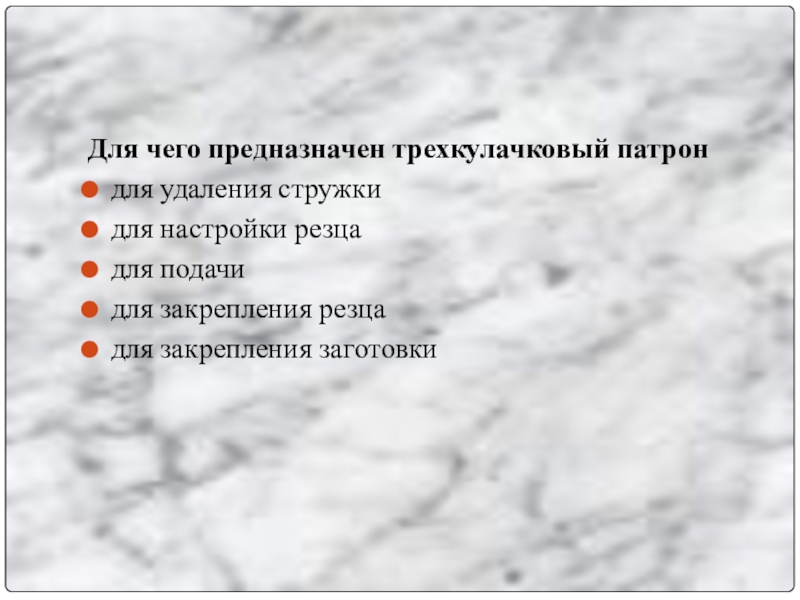

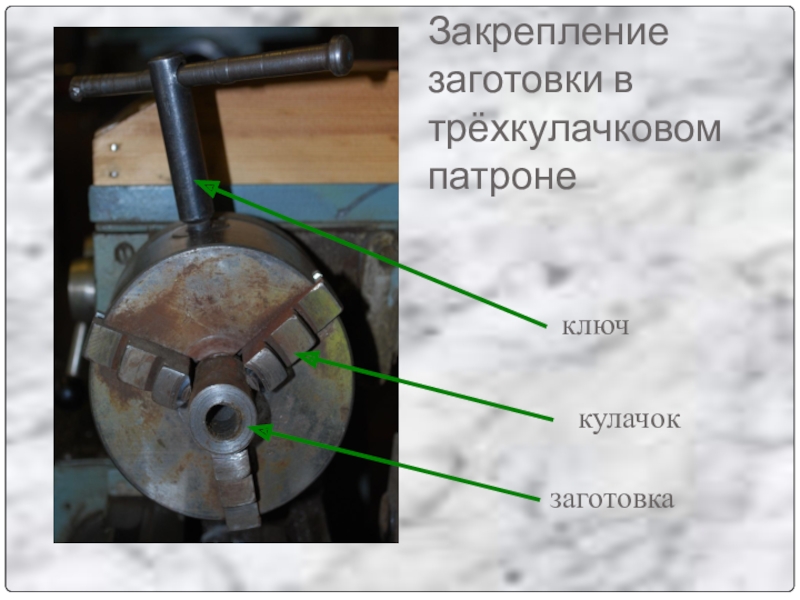

для закрепления заготовки
