Презентация, доклад к уроку технологии на тему Электрические провода
Содержание
- 1. Презентация к уроку технологии на тему Электрические провода
- 2. Важное преимущество электрической энергии – возможность передачи

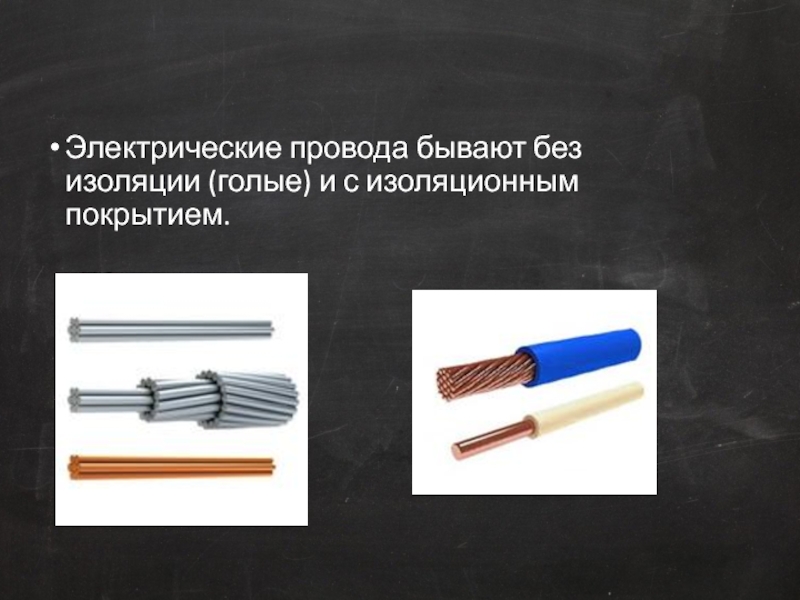

- 3. Электрические провода бывают без изоляции (голые) и с изоляционным покрытием.
- 4. Участок провода, по которому проходит электрический ток,
- 5. Наряду с проводами в электротехнике находят широкое
- 6. При выполнении электротехнических работ для изоляции мест
- 7. По назначению провода разделяют на установочные, монтажные
- 8. Монтажные провода применяют для внутреннего монтажа электротехнических
- 9. Обмоточные провода применяются для изготовления компактных обмоток
Важное преимущество электрической энергии – возможность передачи ее от источника к потребителям на расстояния. Эта передача осуществляется с помощью проводов.
Слайд 1Электрические провода
Презентацию подготовил: учитель технологии МКОУ Баганской СОШ №1 Цветкович Т.В.

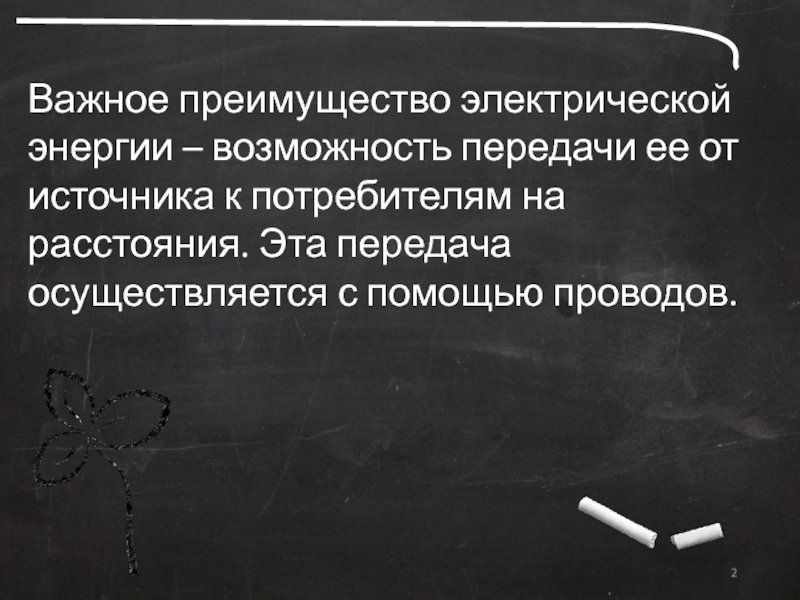

Слайд 2Важное преимущество электрической энергии – возможность передачи ее от источника к
потребителям на расстояния. Эта передача осуществляется с помощью проводов.

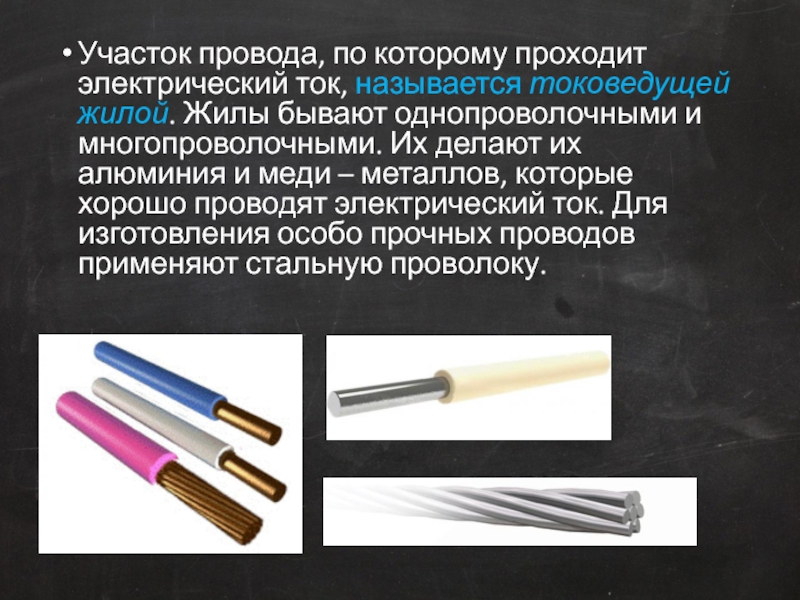

Слайд 4Участок провода, по которому проходит электрический ток, называется токоведущей жилой. Жилы
бывают однопроволочными и многопроволочными. Их делают их алюминия и меди – металлов, которые хорошо проводят электрический ток. Для изготовления особо прочных проводов применяют стальную проволоку.

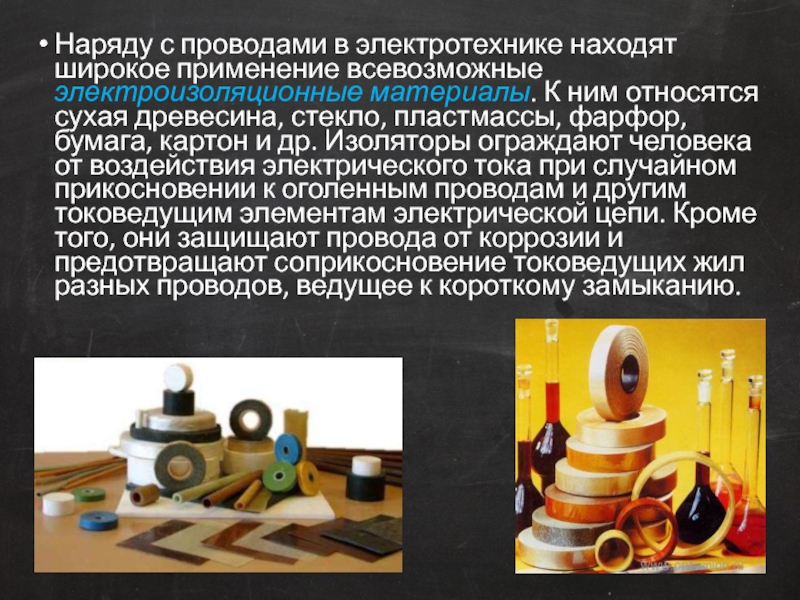

Слайд 5Наряду с проводами в электротехнике находят широкое применение всевозможные электроизоляционные материалы.
К ним относятся сухая древесина, стекло, пластмассы, фарфор, бумага, картон и др. Изоляторы ограждают человека от воздействия электрического тока при случайном прикосновении к оголенным проводам и другим токоведущим элементам электрической цепи. Кроме того, они защищают провода от коррозии и предотвращают соприкосновение токоведущих жил разных проводов, ведущее к короткому замыканию.

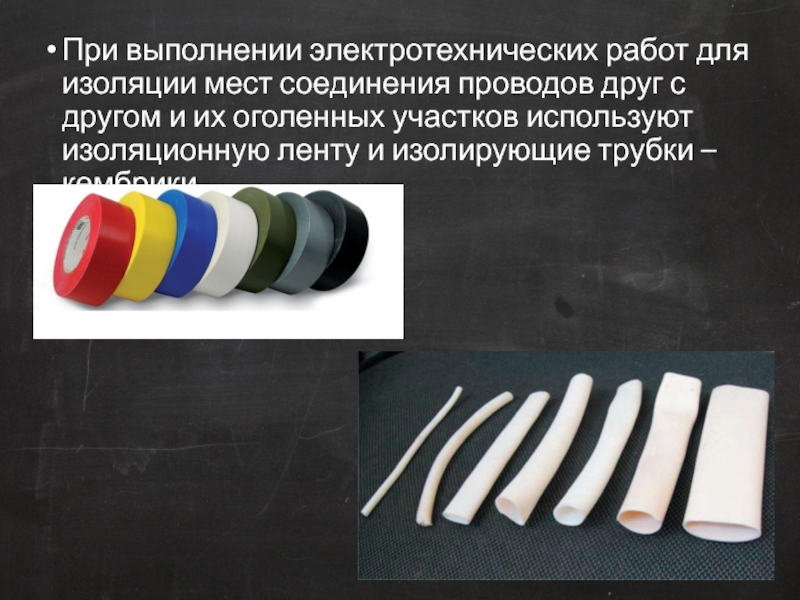

Слайд 6При выполнении электротехнических работ для изоляции мест соединения проводов друг с
другом и их оголенных участков используют изоляционную ленту и изолирующие трубки – кембрики.
Слайд 7По назначению провода разделяют на установочные, монтажные и обмоточные.
Установочные провода используют
для выполнения различных электропроводок. Например, для выполнения проводки по потолку и стенам здания открытым способом или под штукатуркой – скрытой проводки.

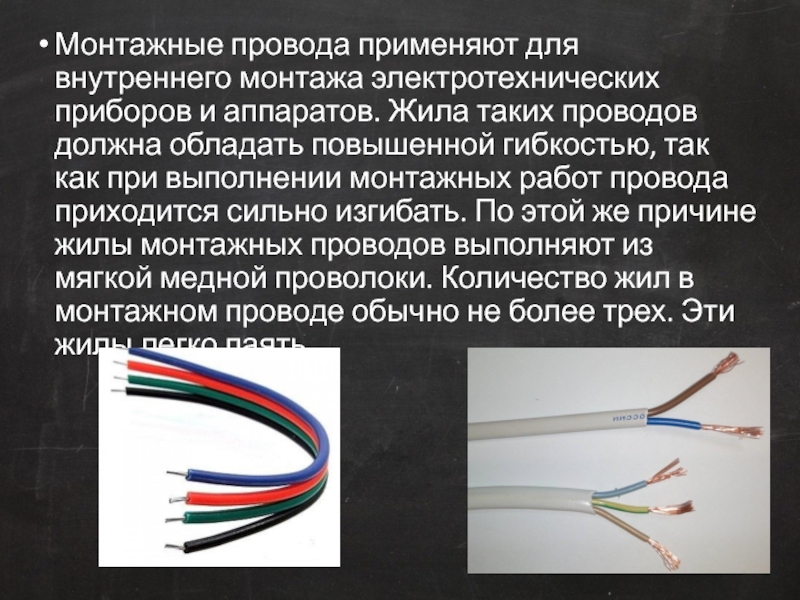

Слайд 8Монтажные провода применяют для внутреннего монтажа электротехнических приборов и аппаратов. Жила
таких проводов должна обладать повышенной гибкостью, так как при выполнении монтажных работ провода приходится сильно изгибать. По этой же причине жилы монтажных проводов выполняют из мягкой медной проволоки. Количество жил в монтажном проводе обычно не более трех. Эти жилы легко паять.
Слайд 9Обмоточные провода применяются для изготовления компактных обмоток электрических машин, аппаратов, электроприборов.
Поэтому имеют малую толщину изоляционного слоя. Жилы таких проводов делают из меди, алюминия и материалов с большим удельным сопротивлением.
