Презентация, доклад к уроку технологии на тему Электрические цепи
Содержание
- 1. Презентация к уроку технологии на тему Электрические цепи
- 2. Виды электрических цепейПростейшая электрическая цепь может содержать
- 3. Принципиальная электрическая схема представляет собой условное графическое
- 4. Слайд 4
- 5. На рисунке представлена простейшая принципиальная электрическая схема
- 6. На рисунке представлена простейшая принципиальная электрическая схема
- 7. Монтажная электрическая схема отображает точное расположение элементов
Виды электрических цепейПростейшая электрическая цепь может содержать всего три элемента: источник, нагрузку и соединительные провода. Однако реальные электрические цепи устроены намного сложнее. Помимо основных элементов, они содержат различные выключатели, рубильники, пускатели, контакторы, розетки, предохранители, реле, электроизмерительные
Слайд 2Виды электрических цепей
Простейшая электрическая цепь может содержать всего три элемента: источник,
нагрузку и соединительные провода. Однако реальные электрические цепи устроены намного сложнее. Помимо основных элементов, они содержат различные выключатели, рубильники, пускатели, контакторы, розетки, предохранители, реле, электроизмерительные приборы, вилки и др.
При сборке электротехнических цепей электромонтажник руководствуется принципиальной электрической схемой.
При сборке электротехнических цепей электромонтажник руководствуется принципиальной электрической схемой.
Слайд 3Принципиальная электрическая схема представляет собой условное графическое изображение электрической цепи, на
котором ее элементы изображаются в виде условных знаков. Принципиальная электрическая схема устройства является графическим документом. Условные обозначения и правила выполнения электрических схем определяется государственными стандартами, которые обязаны соблюдать все инженеры и техники.

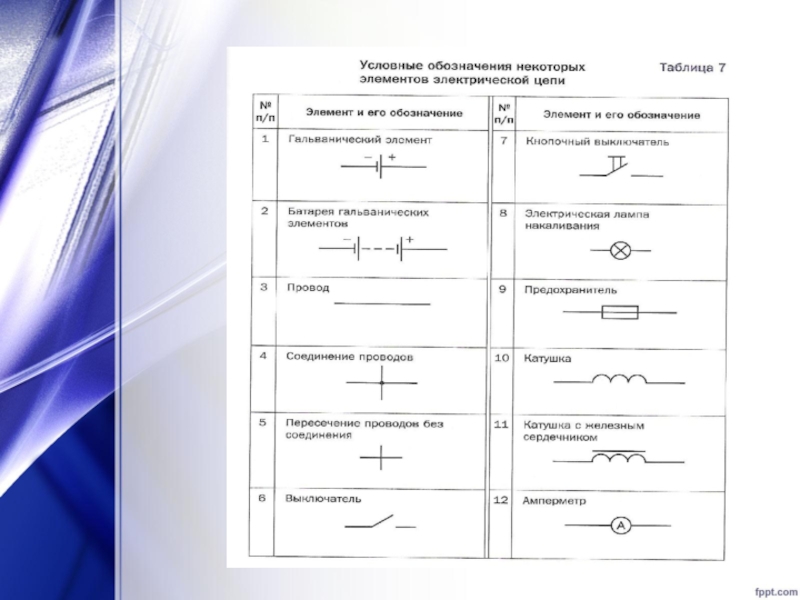

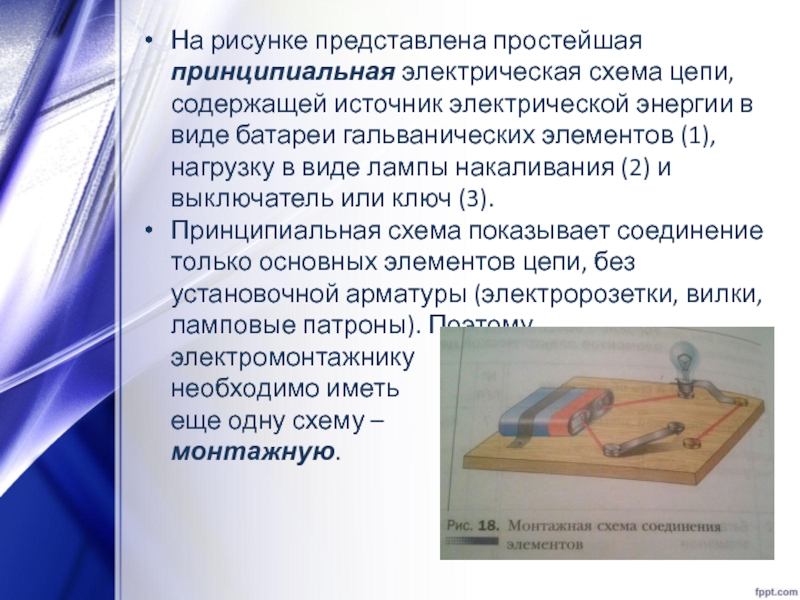

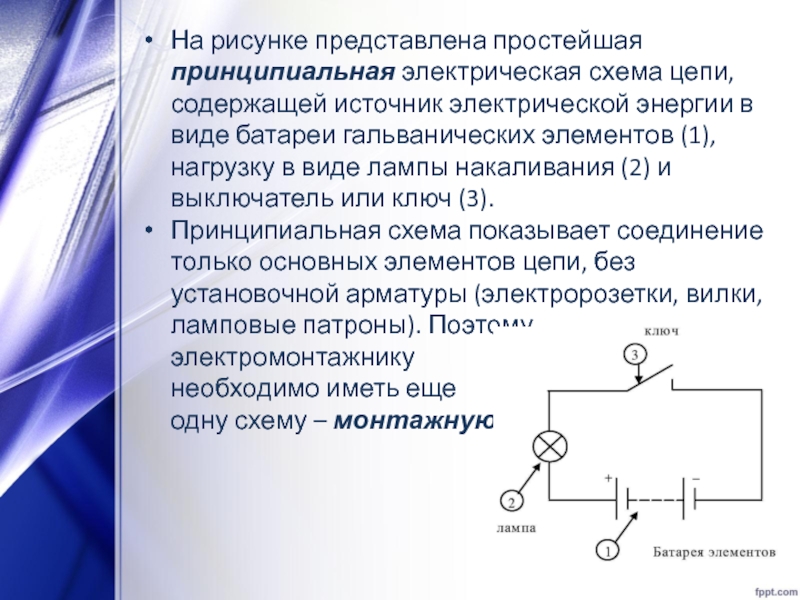

Слайд 5На рисунке представлена простейшая принципиальная электрическая схема цепи, содержащей источник электрической
энергии в виде батареи гальванических элементов (1), нагрузку в виде лампы накаливания (2) и выключатель или ключ (3).
Принципиальная схема показывает соединение только основных элементов цепи, без установочной арматуры (электророзетки, вилки, ламповые патроны). Поэтому
электромонтажнику
необходимо иметь еще
одну схему – монтажную.
Принципиальная схема показывает соединение только основных элементов цепи, без установочной арматуры (электророзетки, вилки, ламповые патроны). Поэтому
электромонтажнику
необходимо иметь еще
одну схему – монтажную.
Слайд 6На рисунке представлена простейшая принципиальная электрическая схема цепи, содержащей источник электрической
энергии в виде батареи гальванических элементов (1), нагрузку в виде лампы накаливания (2) и выключатель или ключ (3).
Принципиальная схема показывает соединение только основных элементов цепи, без установочной арматуры (электророзетки, вилки, ламповые патроны). Поэтому
электромонтажнику
необходимо иметь
еще одну схему –
монтажную.
Принципиальная схема показывает соединение только основных элементов цепи, без установочной арматуры (электророзетки, вилки, ламповые патроны). Поэтому
электромонтажнику
необходимо иметь
еще одну схему –
монтажную.
Слайд 7Монтажная электрическая схема отображает точное расположение элементов относительно друг друга, установочную
арматуру и места подключения проводов.
