от них ответвление или присоединять к зажимам, клеммам различных устройств. При этом различают разъемные и неразъемные соединения проводов.
Сращивание – соединение между собой двух и более проводов с последующей изоляцией места соединения.

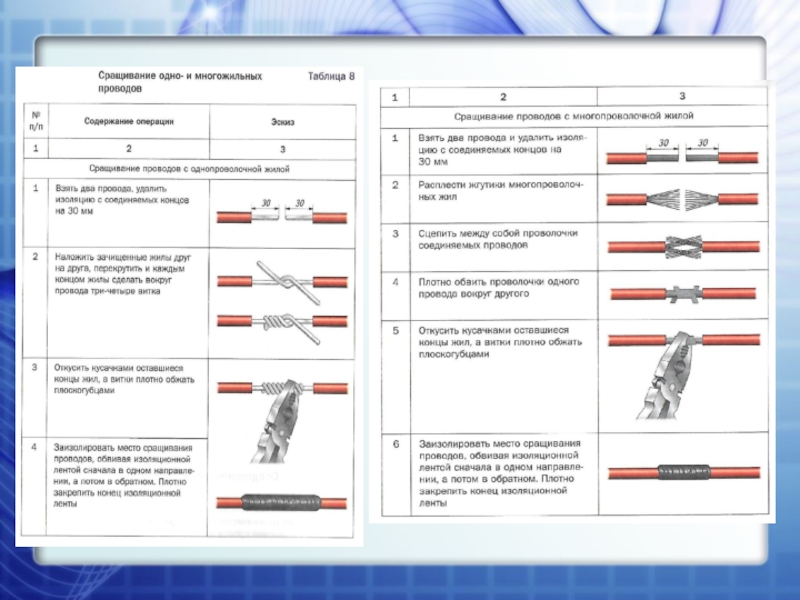

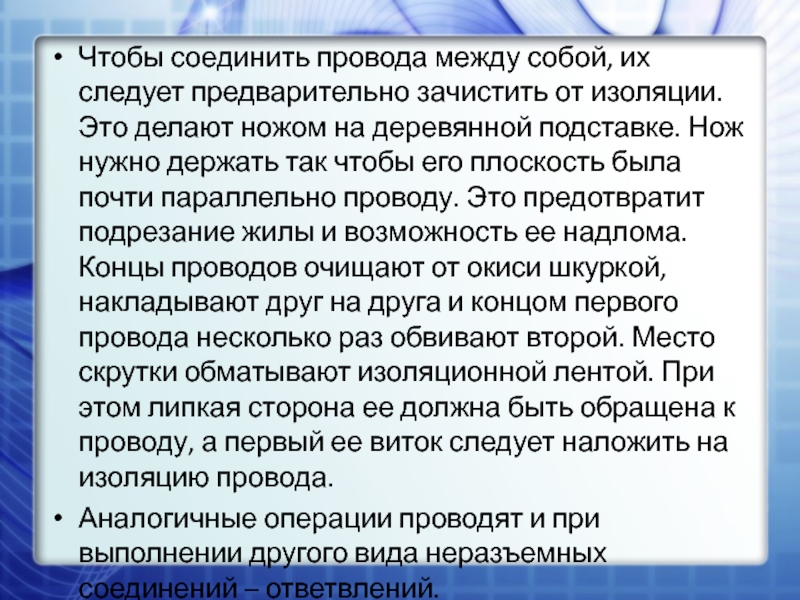

Это делают ножом на деревянной подставке. Нож нужно держать так чтобы его плоскость была почти параллельно проводу. Это предотвратит подрезание жилы и возможность ее надлома. Концы проводов очищают от окиси шкуркой, накладывают друг на друга и концом первого провода несколько раз обвивают второй. Место скрутки обматывают изоляционной лентой. При этом липкая сторона ее должна быть обращена к проводу, а первый ее виток следует наложить на изоляцию провода.
Аналогичные операции проводят и при выполнении другого вида неразъемных соединений – ответвлений.

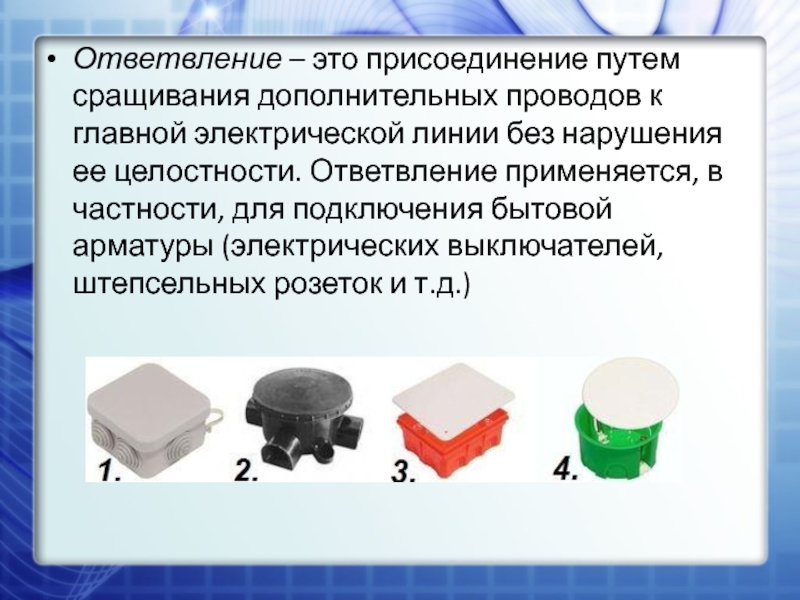

линии без нарушения ее целостности. Ответвление применяется, в частности, для подключения бытовой арматуры (электрических выключателей, штепсельных розеток и т.д.)

и надвинуть друг на друга, а затем плотно обвить концы одного провода вокруг другого с последующим наложением изоляции. При работе с медными проводами скрутку желательно пропаять. Но если провода разные (один медный, а другой алюминиевый), то их соединение скруткой недопустимо. На производстве алюминиевые провода соединяют специальной пайкой, либо сваркой, либо опрессовкой.

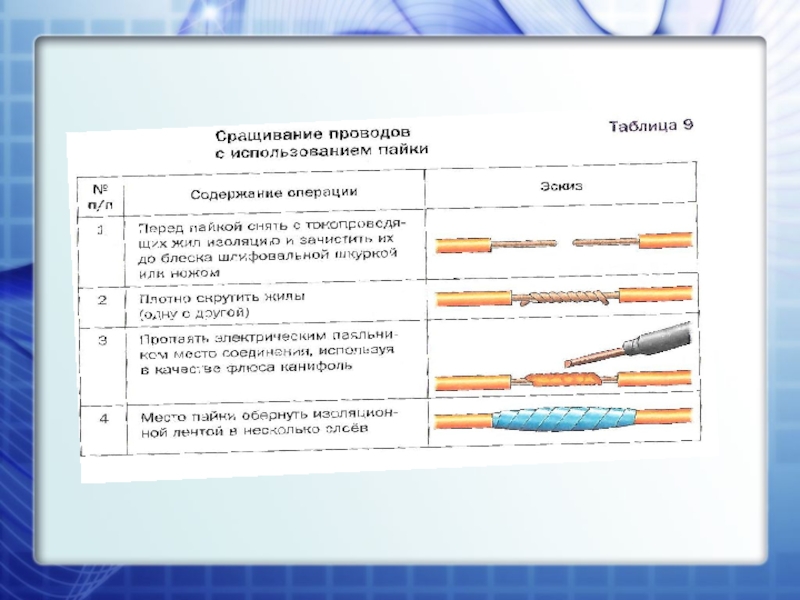

припоем. Его применяют для получения надежных неразъемных электрических контактов.
В качестве припоя используют сплав свинца с оловом. Температура плавления такого припоя 200 °С. В расплавленном состоянии припой наносят на место соединения деталей. Он проникает в зазор между деталями и после затвердевания образуется паяный шов.

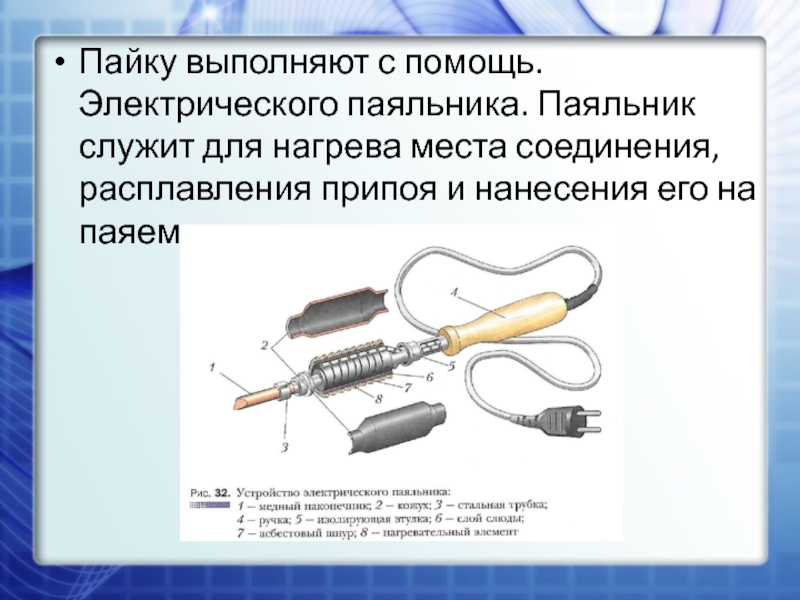

соединения, расплавления припоя и нанесения его на паяемые детали.

и 12 В.

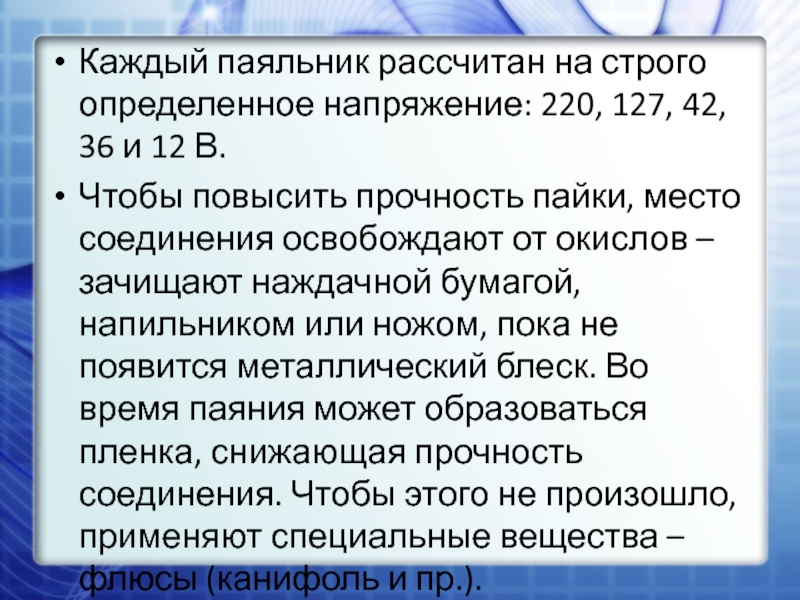

Чтобы повысить прочность пайки, место соединения освобождают от окислов – зачищают наждачной бумагой, напильником или ножом, пока не появится металлический блеск. Во время паяния может образоваться пленка, снижающая прочность соединения. Чтобы этого не произошло, применяют специальные вещества – флюсы (канифоль и пр.).

паяльника в канифоль или другой флюс.

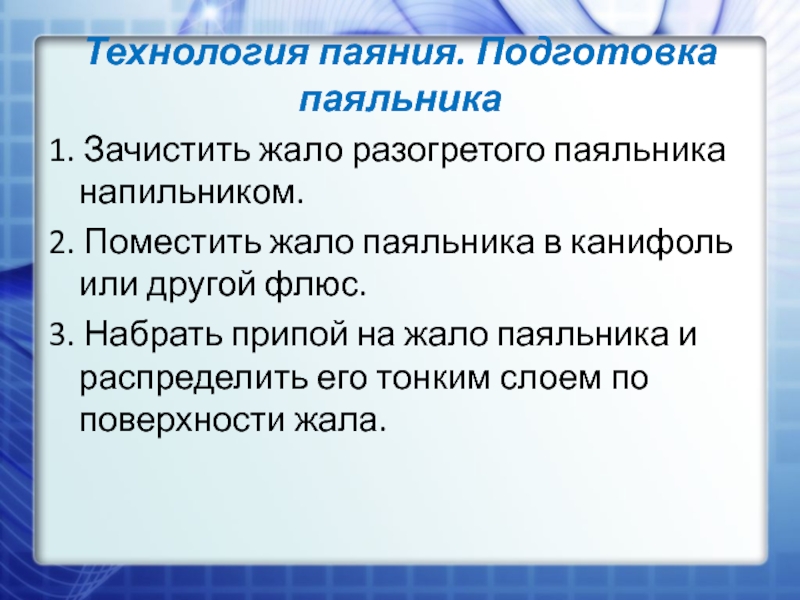

3. Набрать припой на жало паяльника и распределить его тонким слоем по поверхности жала.

флюсом с помощью подготовленного паяльника
Покрыть зачищенные поверхности тонким слоем припоя с помощью паяльника. Этот процесс называется лужением.

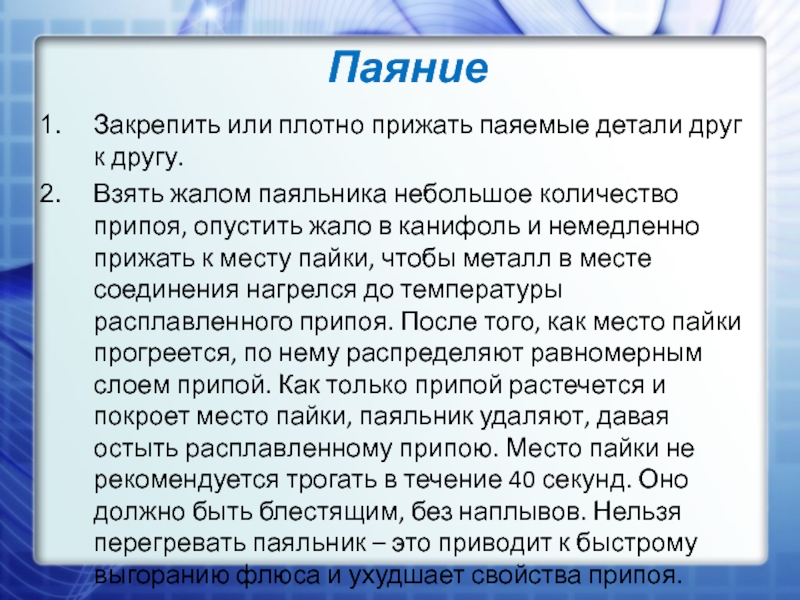

небольшое количество припоя, опустить жало в канифоль и немедленно прижать к месту пайки, чтобы металл в месте соединения нагрелся до температуры расплавленного припоя. После того, как место пайки прогреется, по нему распределяют равномерным слоем припой. Как только припой растечется и покроет место пайки, паяльник удаляют, давая остыть расплавленному припою. Место пайки не рекомендуется трогать в течение 40 секунд. Оно должно быть блестящим, без наплывов. Нельзя перегревать паяльник – это приводит к быстрому выгоранию флюса и ухудшает свойства припоя.

напряжение.

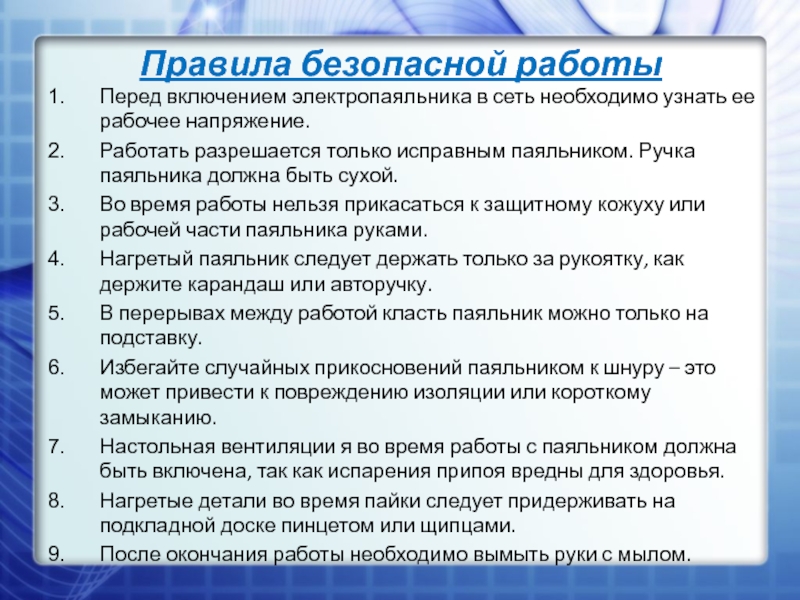

Работать разрешается только исправным паяльником. Ручка паяльника должна быть сухой.
Во время работы нельзя прикасаться к защитному кожуху или рабочей части паяльника руками.
Нагретый паяльник следует держать только за рукоятку, как держите карандаш или авторучку.
В перерывах между работой класть паяльник можно только на подставку.
Избегайте случайных прикосновений паяльником к шнуру – это может привести к повреждению изоляции или короткому замыканию.
Настольная вентиляции я во время работы с паяльником должна быть включена, так как испарения припоя вредны для здоровья.
Нагретые детали во время пайки следует придерживать на подкладной доске пинцетом или щипцами.
После окончания работы необходимо вымыть руки с мылом.

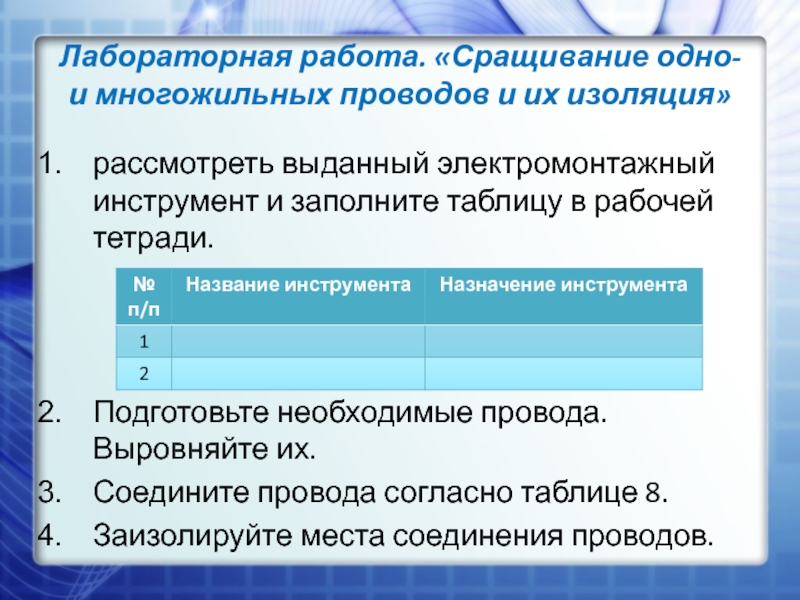

электромонтажный инструмент и заполните таблицу в рабочей тетради.



Подготовьте необходимые провода. Выровняйте их.
Соедините провода согласно таблице 8.
Заизолируйте места соединения проводов.
